Giá đỡ điện thoại Chevrolet Chevy Silverado Gen 2 (2007–2013)

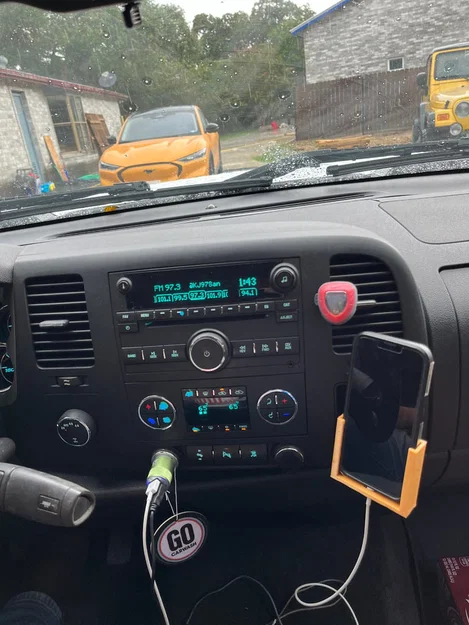

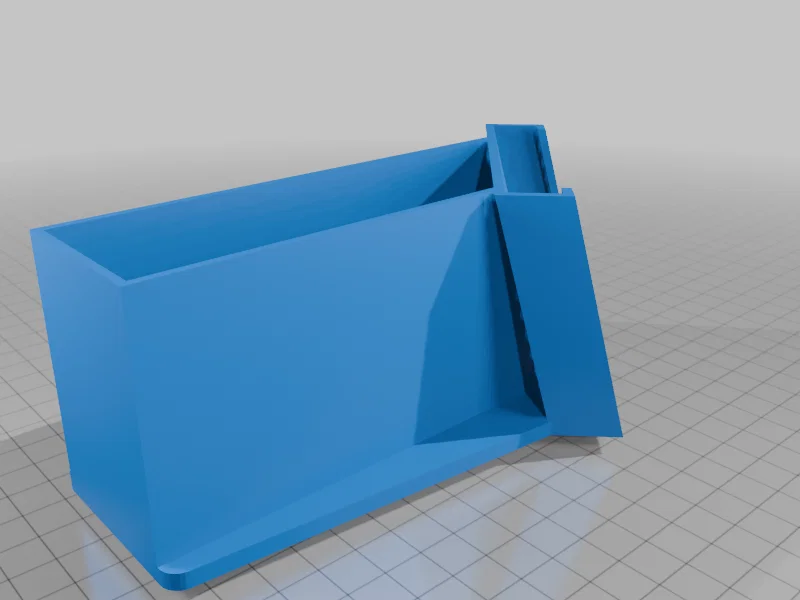

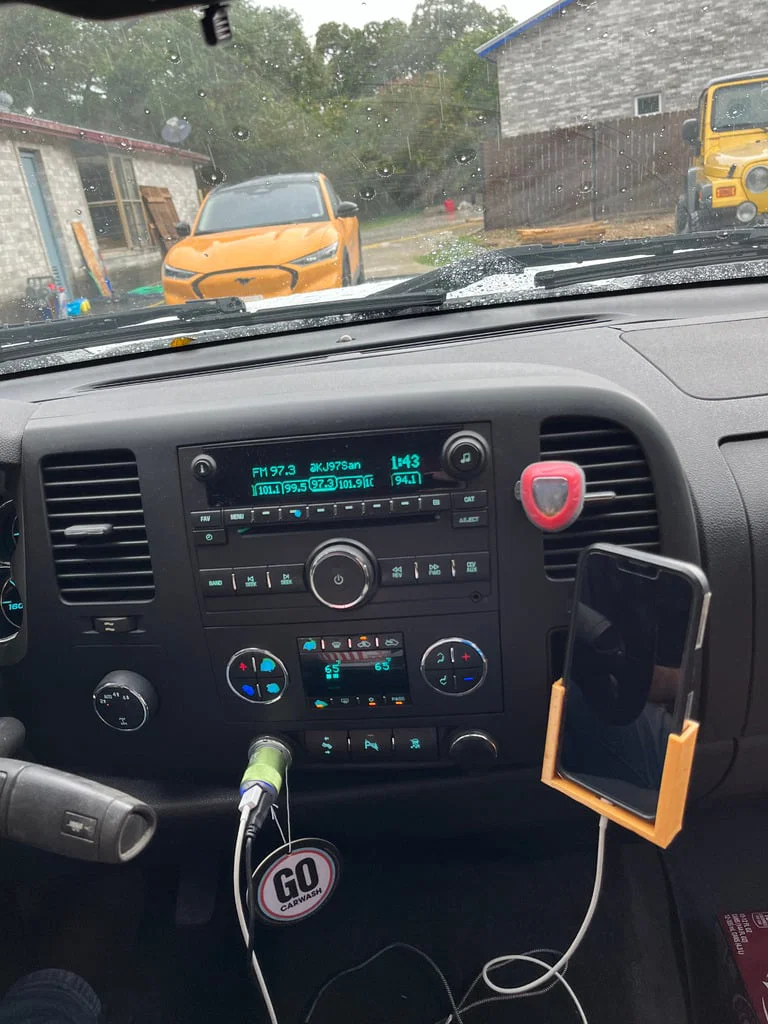

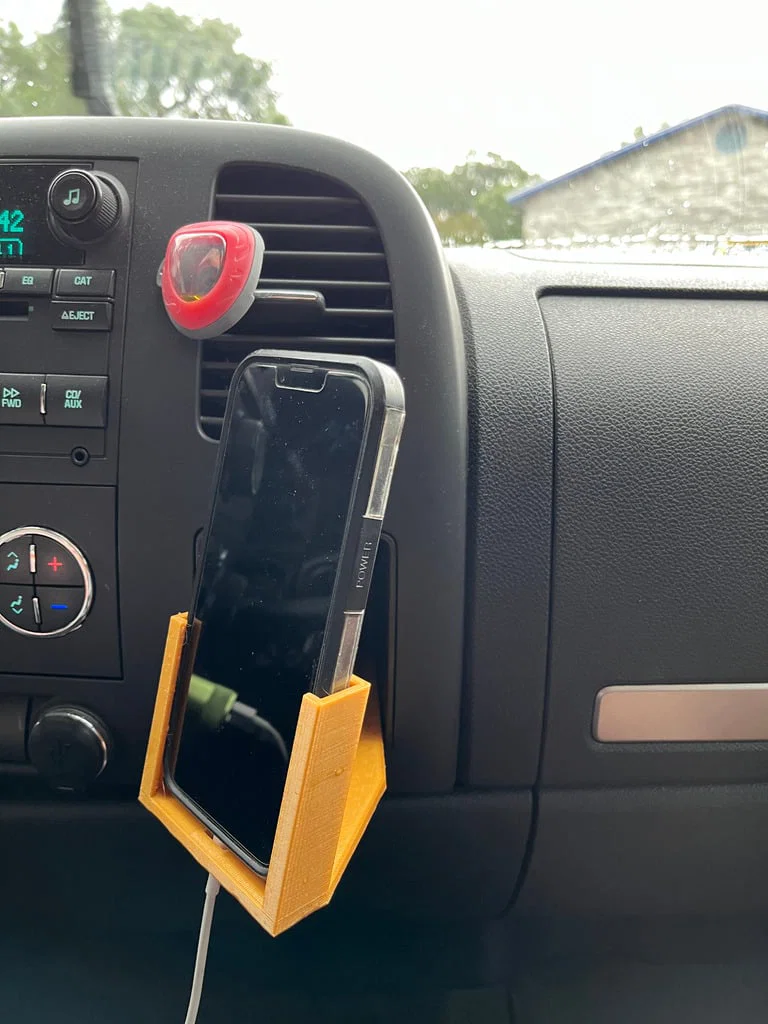

V3 Dời điện thoại ra ngoài xa hơn và chỉnh góc/nghiêng lên trên và ngả về sau ở 75 độ (tức là ngả lưng 15 độ). Mình bỏ phần giằng, in bằng PETG và tới giờ dùng vẫn ổn.

Đã thêm file Fusion 360 (f3d, 3mf, stl).

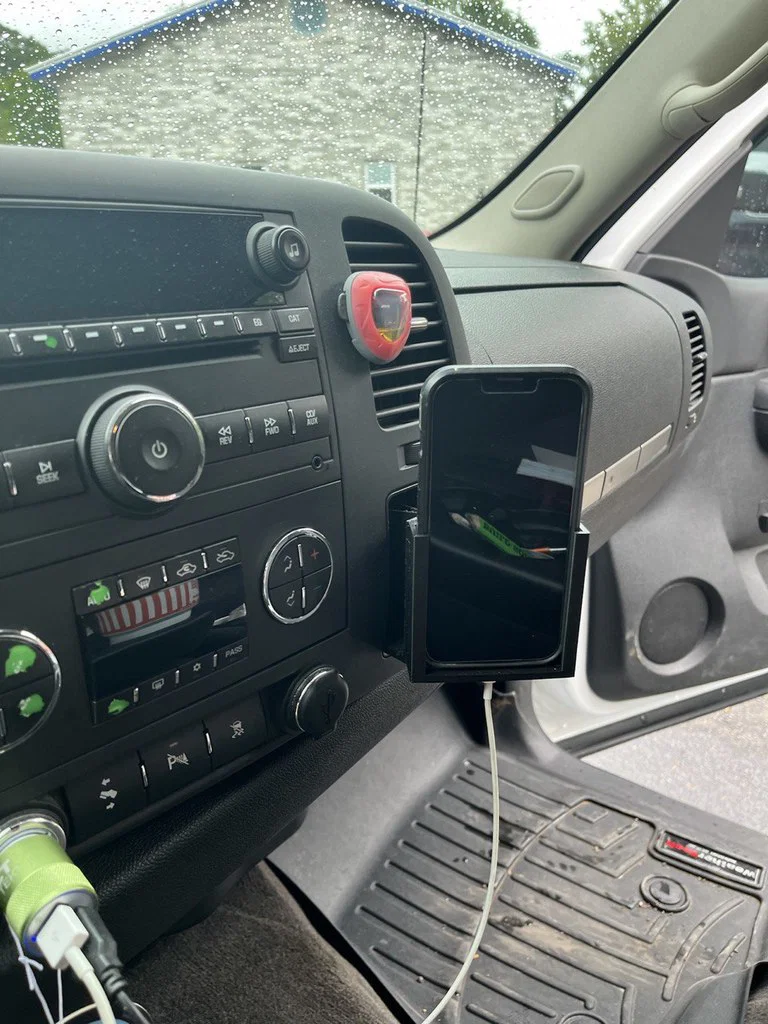

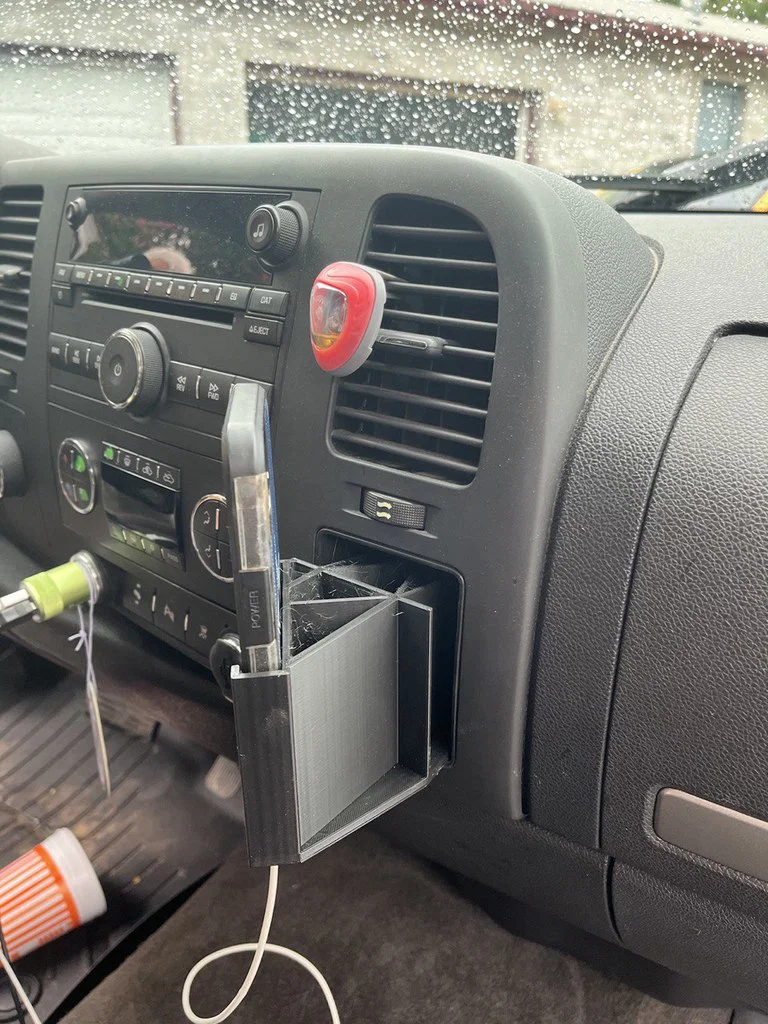

V1 Thiết kế để vừa cái hộc (cubby) bên ghế phụ, nhưng xoay góc 45* để hướng về phía tài xế.

Nó dùng 2 lỗ của tấm lót cao su (rubber mat) đặt trong hộc để cố định, đồng thời chèn/tì vào phần trên phía sau để giữ chắc.

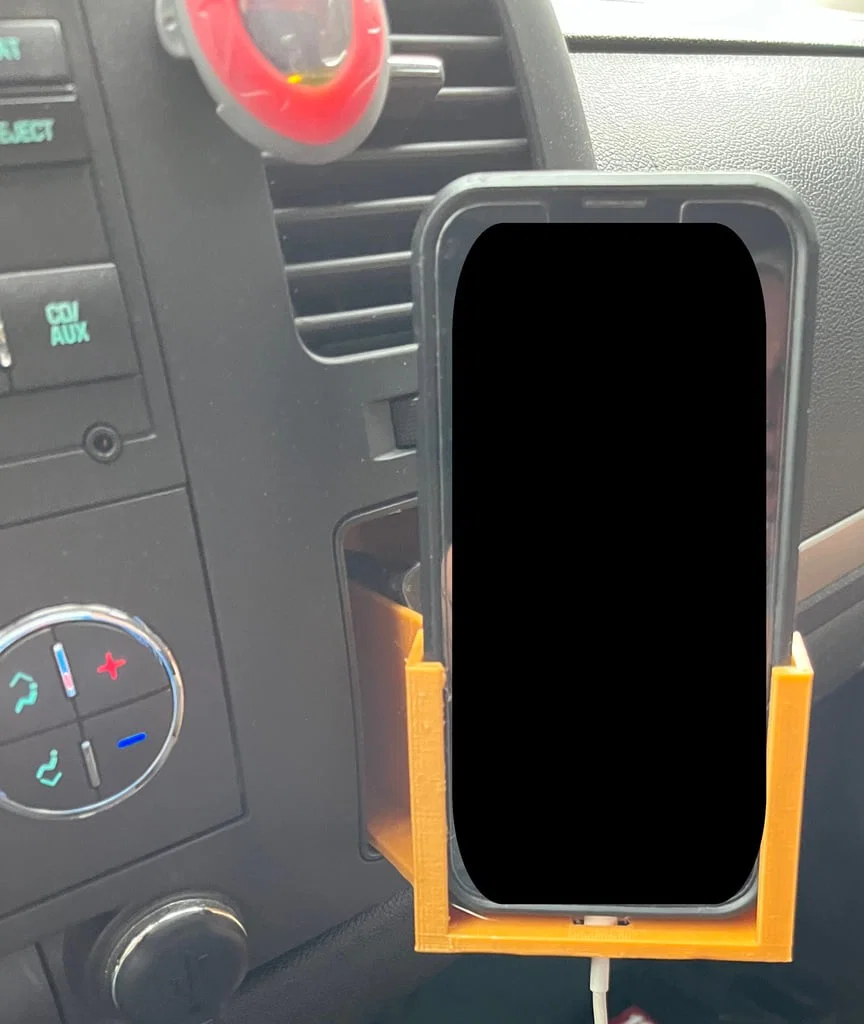

Mình đo theo iPhone 13 có ốp: rộng 79mm, dày 13.5mm, và phần gờ đỡ cao 75mm. Lỗ cổng sạc 13.5mm X 6.5mm, lệch nhẹ về phía trước.

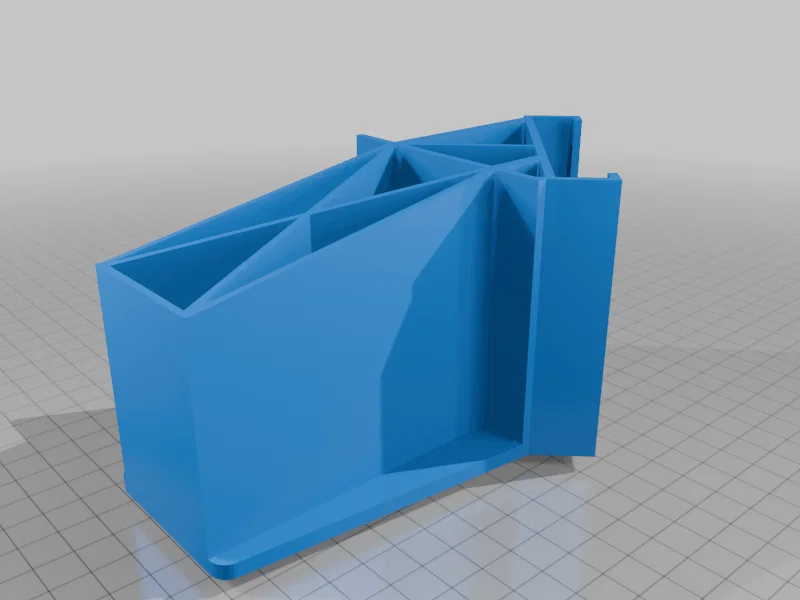

Đây là thiết kế gốc mình tự làm, phần giằng thì hơi “dư” thiệt, nhưng mình in PLA và hy vọng nó sẽ giúp hạn chế bị cong/vênh quá nhiều trong cái nóng ở South Texas.

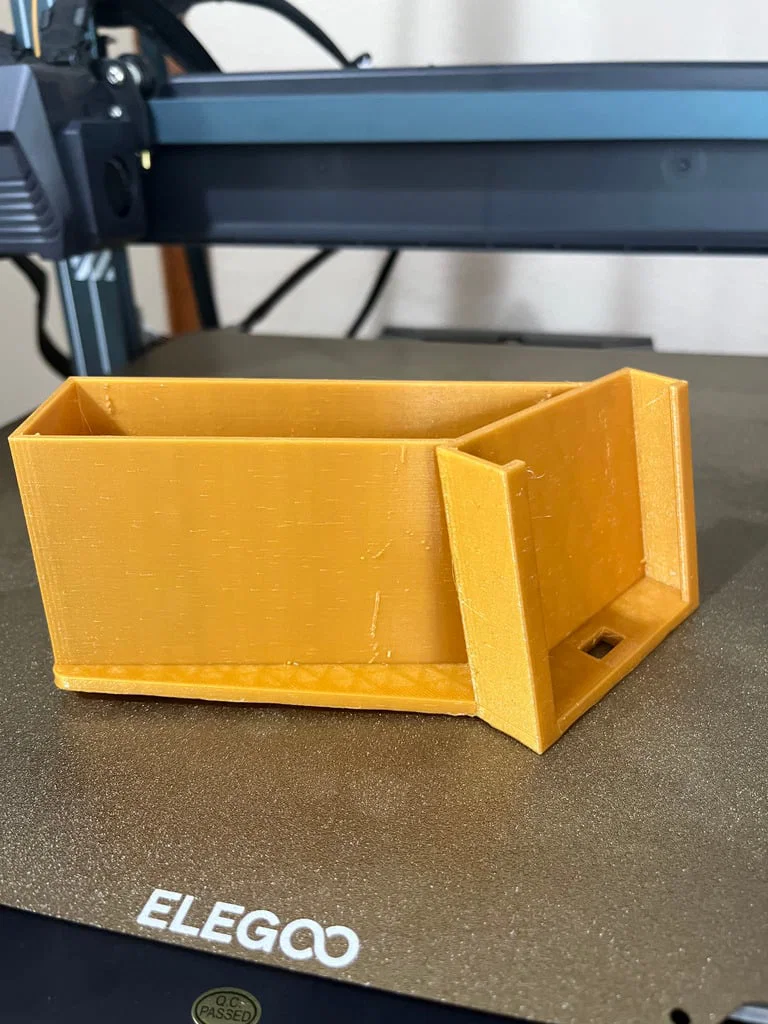

Print Settings

Printer Brand:

ELEGOO

Printer:

ELEGOO NEPTUNE 4 Max

**Rafts:**

No

Supports:

No

**Infill:**

50%

Filament: Polymaker PETG yellow

Notes:

0.4mm nozzle
0.4mm line width
0.32mm layer height

How I Designed This

Mình dùng tấm lót cao su (rubber mat) trong hộc làm chuẩn để lấy kích thước, canh đúng vị trí lỗ và các thông số. Dùng thước kẹp điện tử (digital caliper) để đo, rồi in thử vài cái đế dày 1mm để kiểm tra độ khớp.

Kéo phần giá đỡ ra ngoài khỏi hộc và xoay 45 để hướng về phía tài xế, đồng thời nghiêng điện thoại lên 15 để nhìn dễ hơn.

Mình đo để vừa iPhone 13 có ốp.

Category: Automotive
