Tủ rack server 10 inch (10 Inch Server Rack)

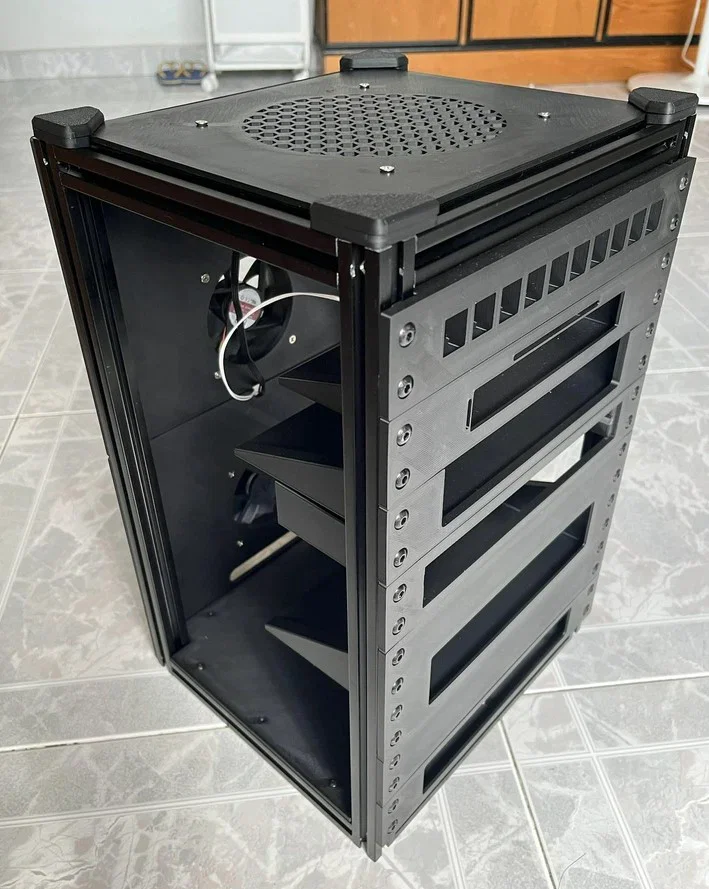

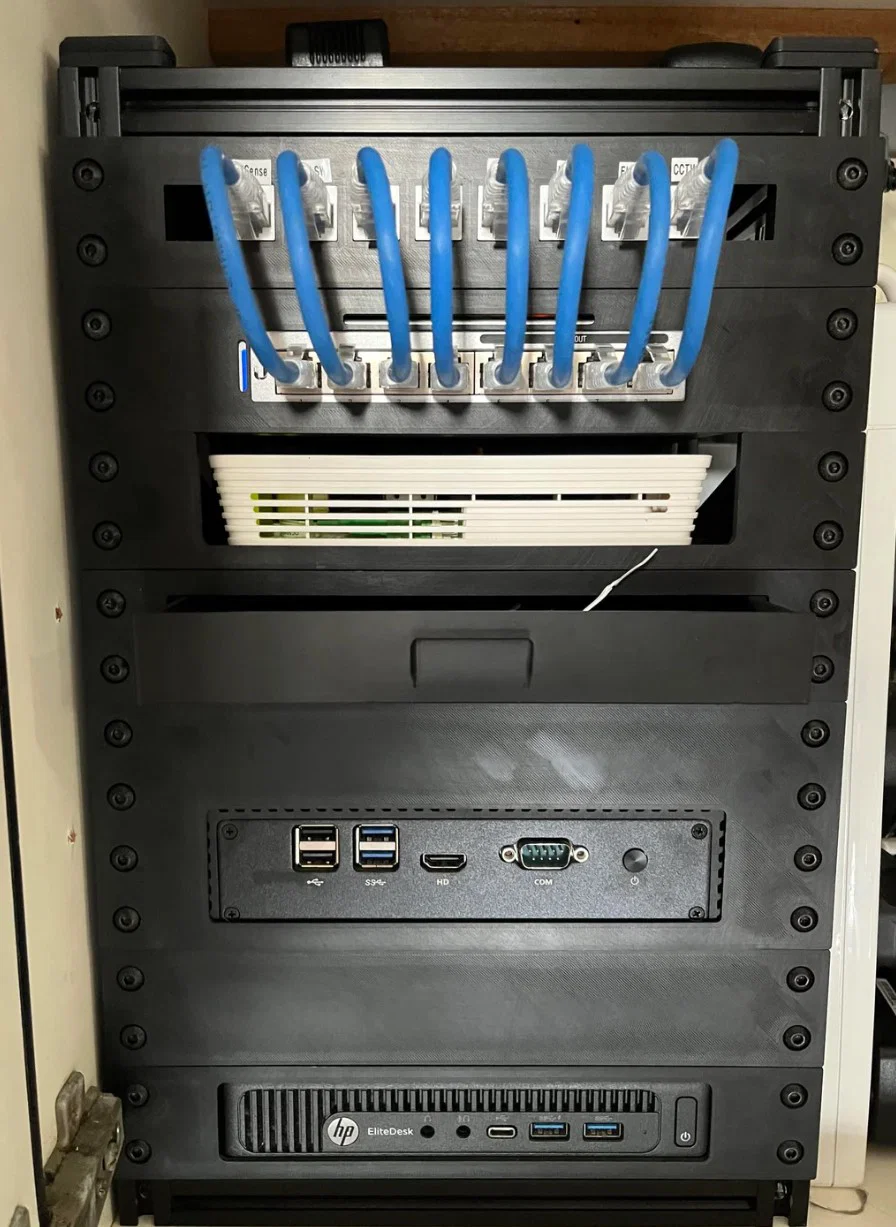

Thiết kế tủ rack server 10 inch custom để vừa trong tủ cabinet. Có kèm file STEP để bạn chỉnh sửa theo phần cứng của mình; lưu ý các STL in trên khổ 300x300 nên có thể không vừa bàn in 256x256.
Mô tả
Bộ setup này dựa trên phần cứng hiện tại của mình nên có thể sẽ không phù hợp với setup của bạn. Ốc/vít và t-nut mình dùng cũng là loại khác, chủ yếu vì đây là những món linh kiện mình đang có sẵn.
Vì vậy mình đã upload file STEP để bạn có thể chỉnh sửa và có thể cải tiến thiết kế cho chuẩn hơn, đồng thời giảm bớt yêu cầu về phần cứng.
Dưới đây là các món mình đã dùng.
- Aluminum Extrusion (2020)
- M5x16 BHCS - dùng cho các mối nối kiểu blind joints cho extrusion (cỡ 2020)
- M5x8 BHCS - ốc/vít mình dùng để bắt panel (mỗi panel 4 con)
- M5 T-nuts - dùng để cố định các vít M5 của panel vào extrusion
- M3x8 BHCS - vít cho panel trên / dưới / sau
- M3 T-nuts - dùng để cố định các vít M3.
Tất cả file STL đều được in trên build plate 300x300 và có thể sẽ không vừa với khổ bàn in 256x256 (Bambu).
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
