Xin chào!

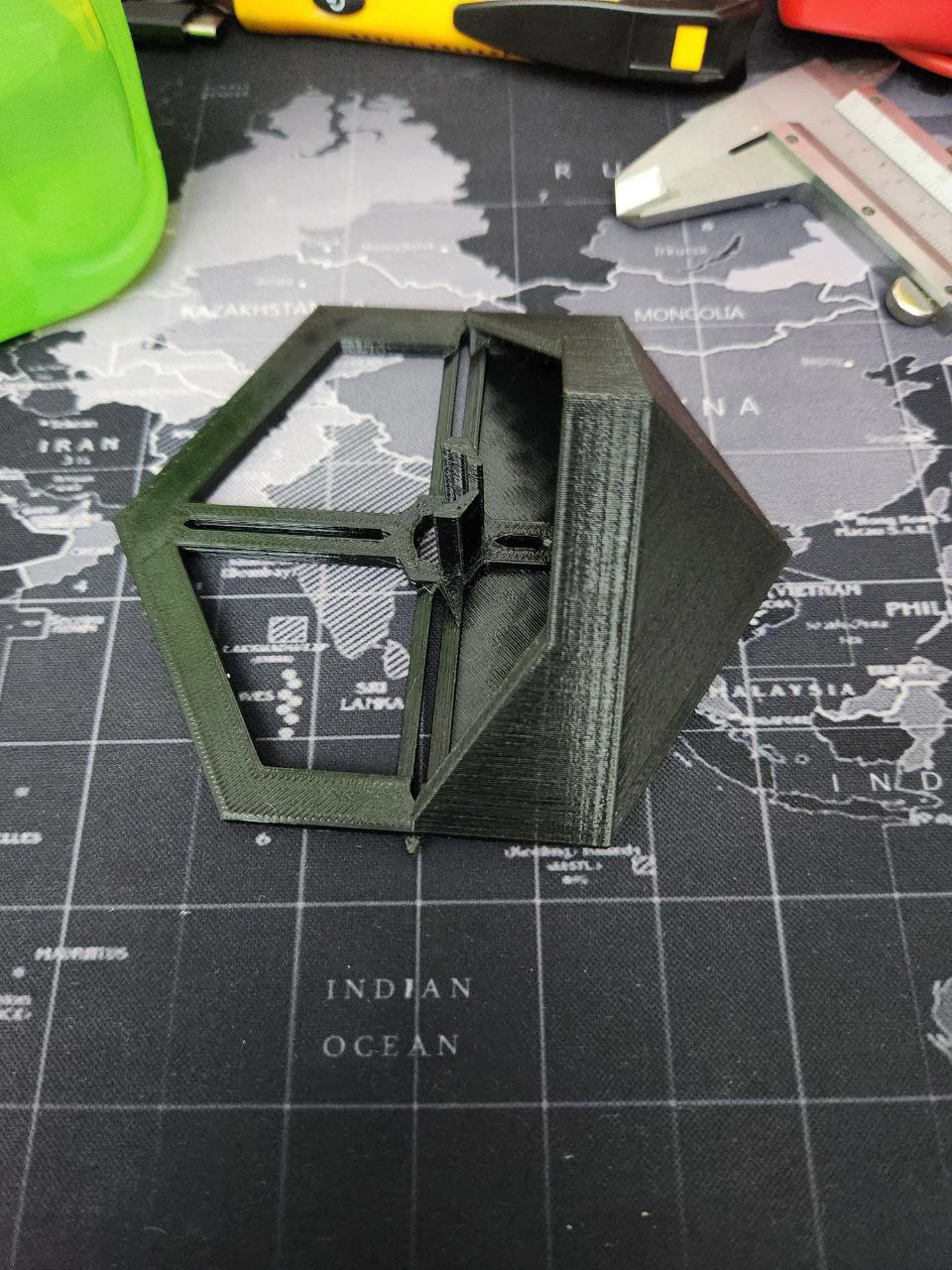

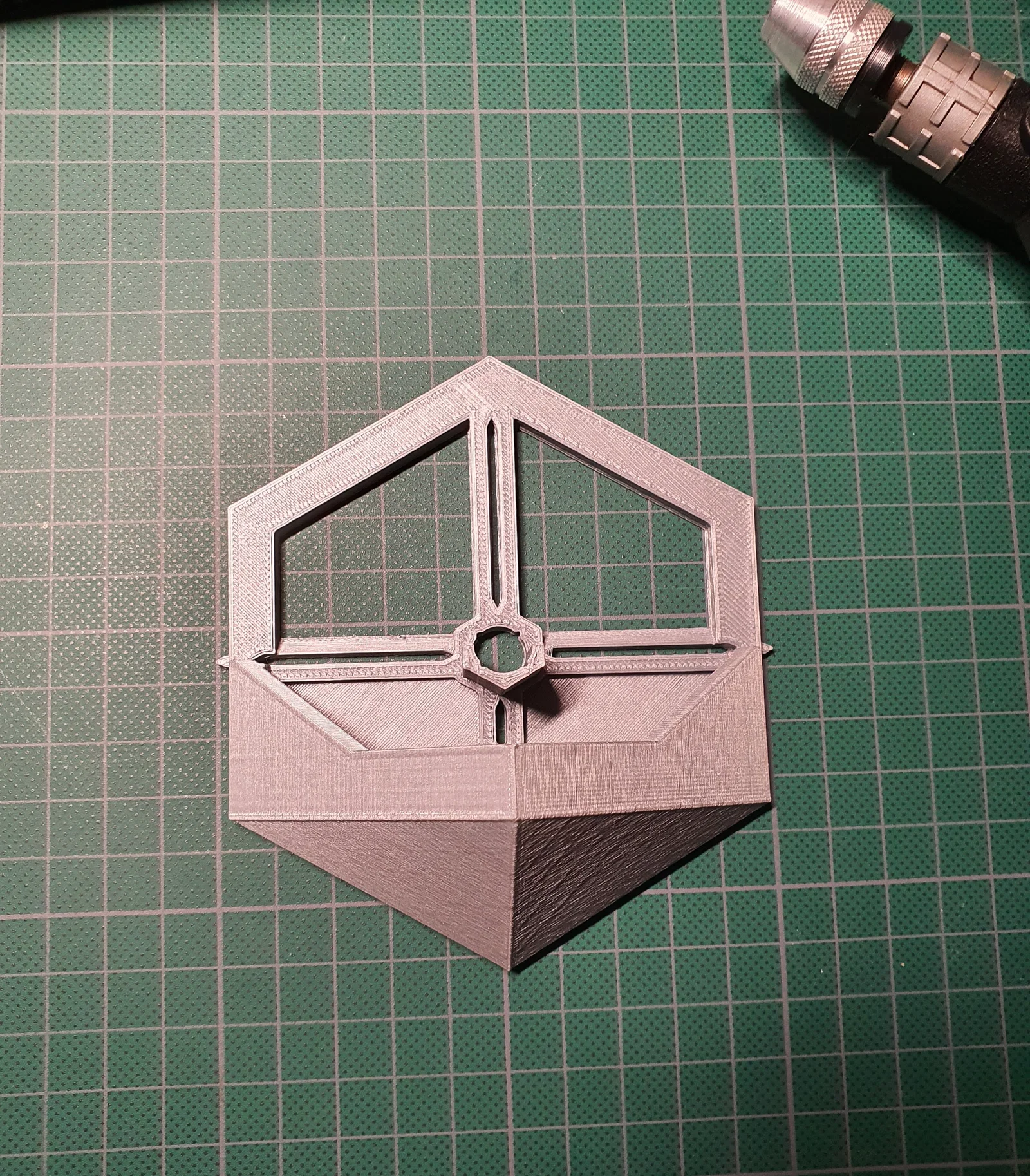

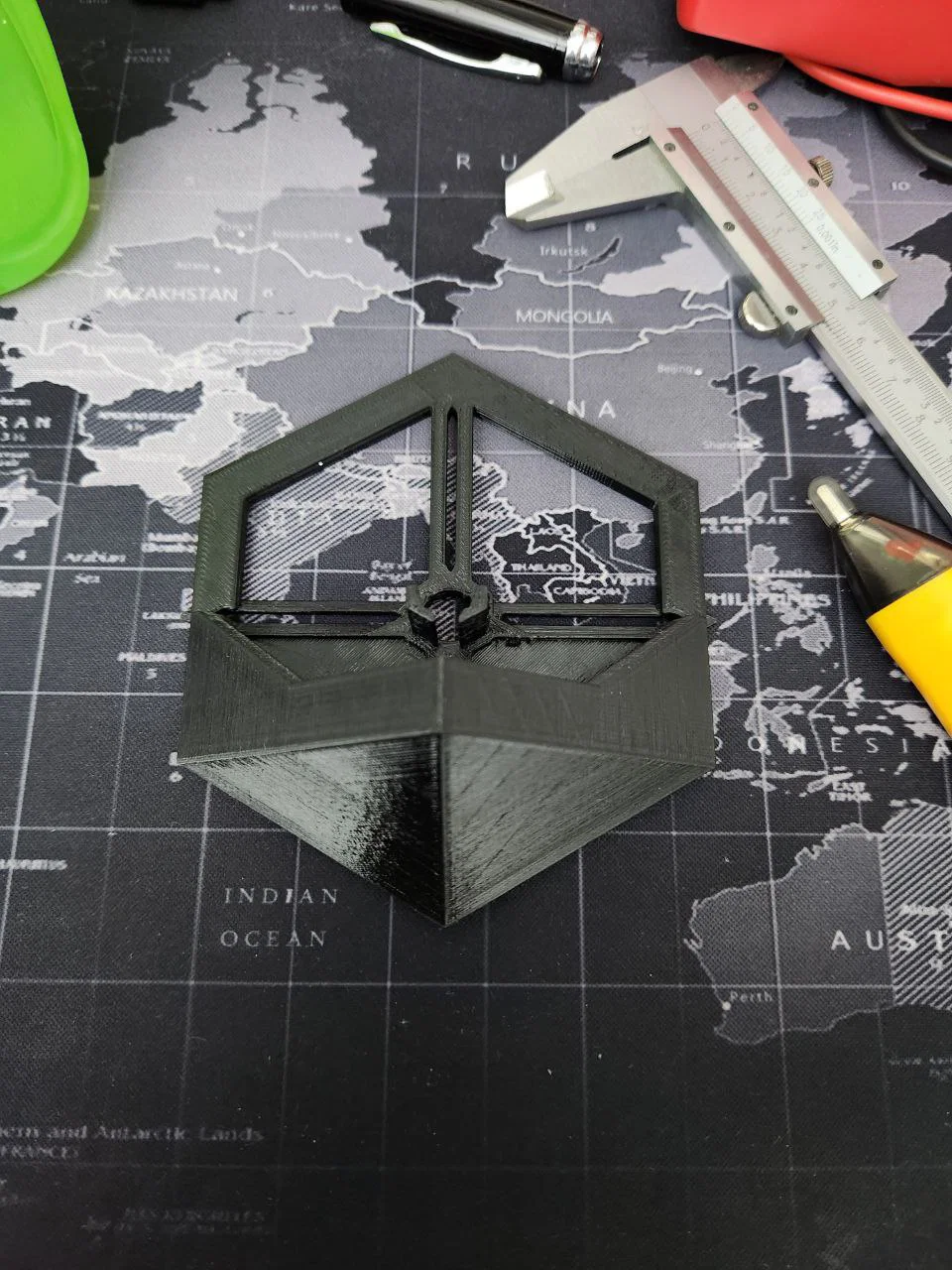

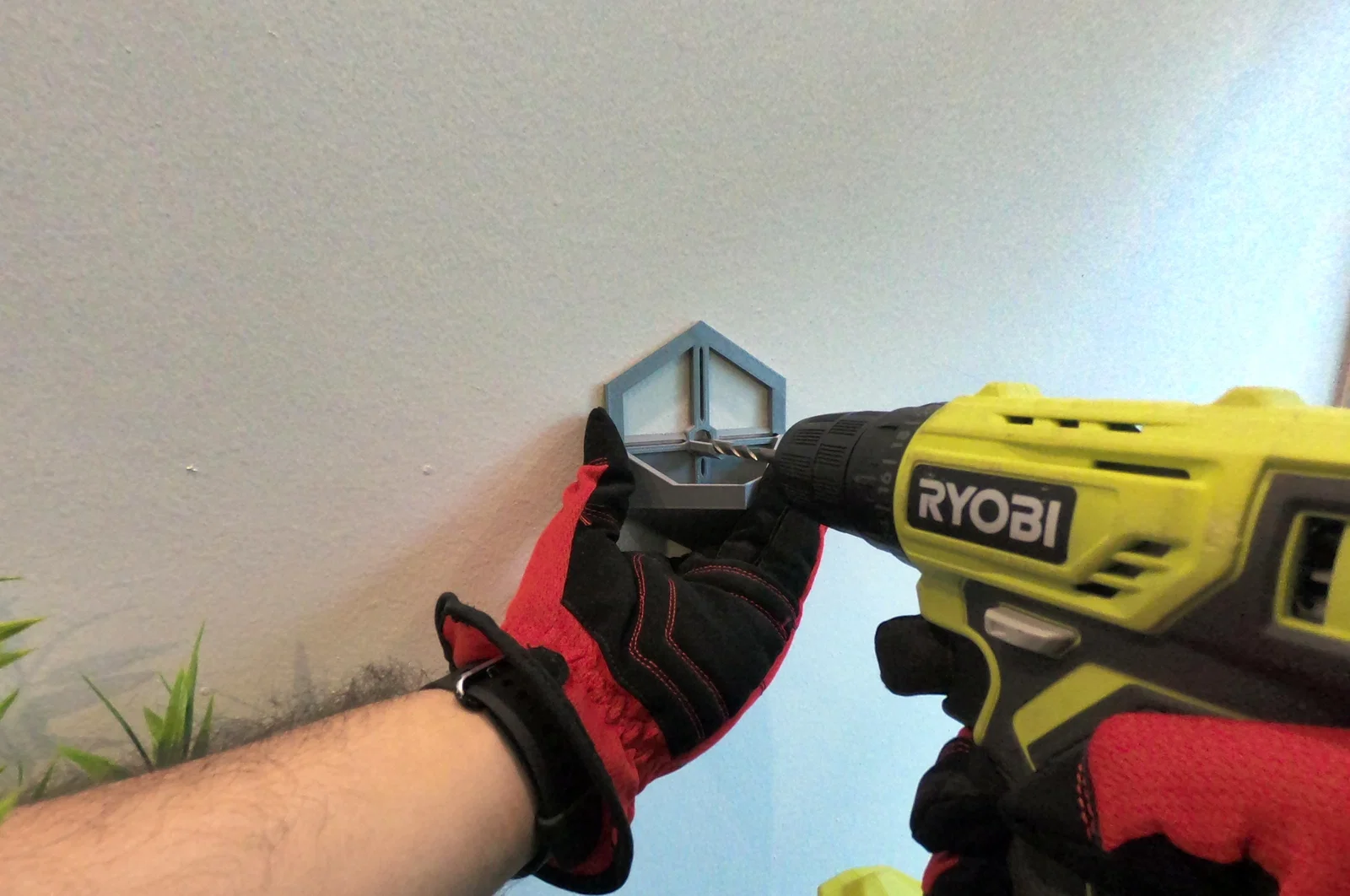

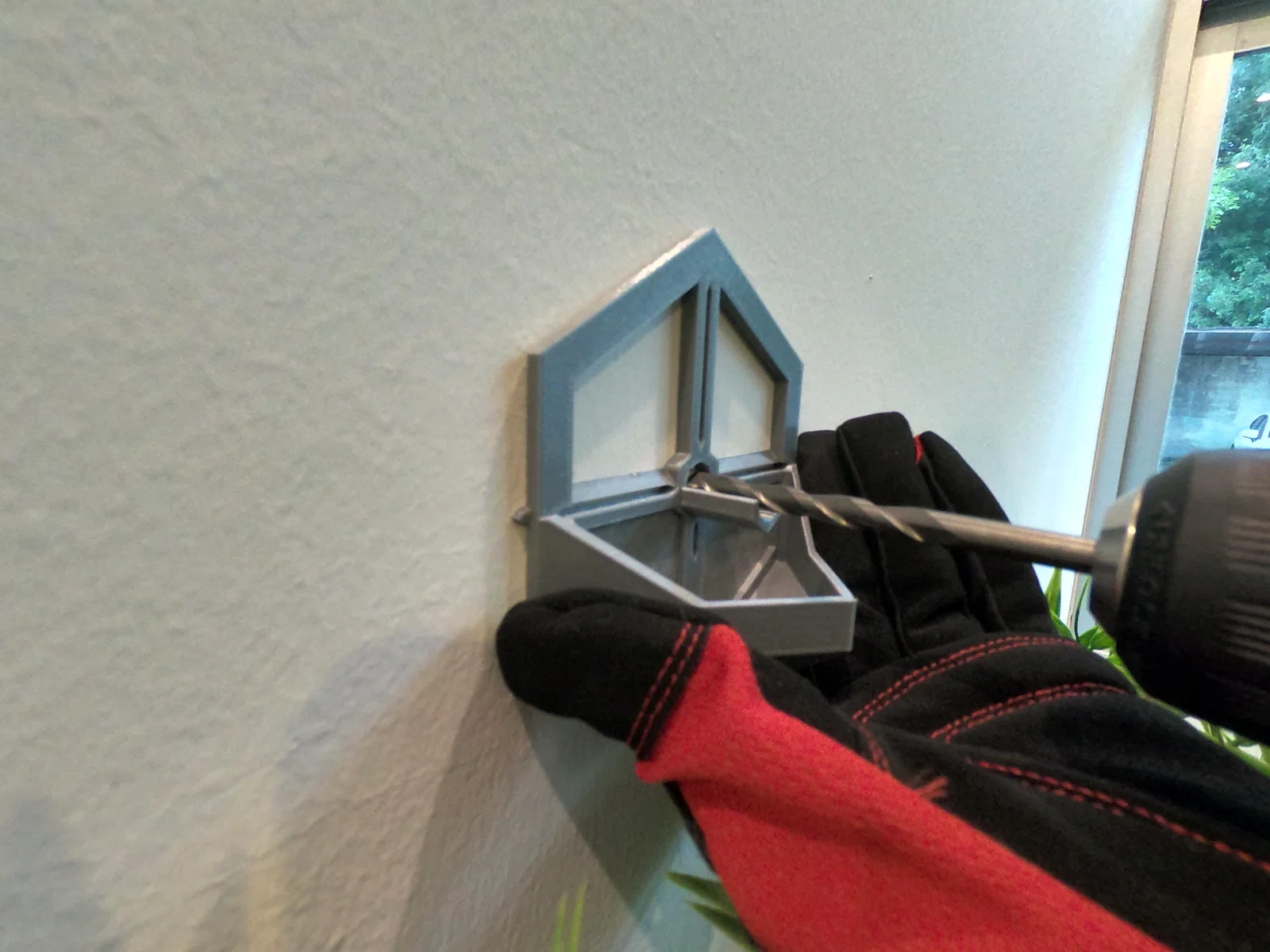

Mình cần khoan vài lỗ quanh nhà để lắp đặt một số thứ, mà bụi khoan là vấn đề khá khó chịu. Nên mình quyết định tự thiết kế một cái drill guide kèm khay hứng bụi để nó đúng kiểu mình muốn.

Không cần supports! =)

Chào lại lần nữa! Mình có đọc một số góp ý về bản thiết kế gốc và quyết định cải thiện khả năng gom bụi của drill guide. Mình sẽ giữ cả hai file ở đây; dưới đây là hướng dẫn nhanh để bạn chọn bản phù hợp:

drill guide with dust collector.stl File này là thiết kế gốc. Cá nhân mình thấy bản này nhìn đẹp hơn, nhưng khả năng gom bụi có vài vấn đề (một phần bụi bị kẹt ở phần guide chính và một số chỗ khác của guide).

drill guide-improved dust collecting.stl File này là bản đã cải thiện khả năng gom bụi. Các thay đổi được mô tả bên dưới.

Mua mình ly cà phê

Mình thích chia sẻ sản phẩm của mình miễn phí, nhưng nếu bạn thích những gì mình làm, muốn ủng hộ và có điều kiện thì bạn có thể ủng hộ qua trang buy me a coffee của mình. Mình rất trân trọng! =)

buymeacoffee.com/b34rl0rdf

CẬP NHẬT (2022-10-26): Cải thiện thiết kế gom bụi. Mình tạo một khe mở trên phần guide chính để bụi rơi xuống khay chứa, như minh hoạ bên dưới:

Ngoài ra, mình cũng thêm một số chamfer theo trục ngang, vì bụi cũng hay bị kẹt ở đó.

Cảm ơn mọi người đã góp ý rất hữu ích! Mình sẽ tiếp tục đọc feedback để cải thiện các thiết kế của mình.

Đặc biệt cảm ơn user @mgetz vì những gợi ý! =)
