Vòng đo size nhẫn parametric theo chuẩn US (US ring sizes)

Thêm một mẫu vòng đo size nhẫn theo chuẩn US nữa. Sao lại thêm cái nữa? Vì mình không chỉ cần biết size nhẫn, mà còn muốn biết liệu mình có đeo nhẫn trên đúng ngón đó thấy ổn không, nên mình muốn nó đeo được. Với lại mình nghĩ đeo thử một thời gian sẽ “ra” hơn là chỉ xỏ ngón tay vào vòng rồi rút ra. Thực tế đúng là vậy: mình tưởng size 8.5 là vừa, nhưng khi đeo mới nhận ra nó hơi rộng.

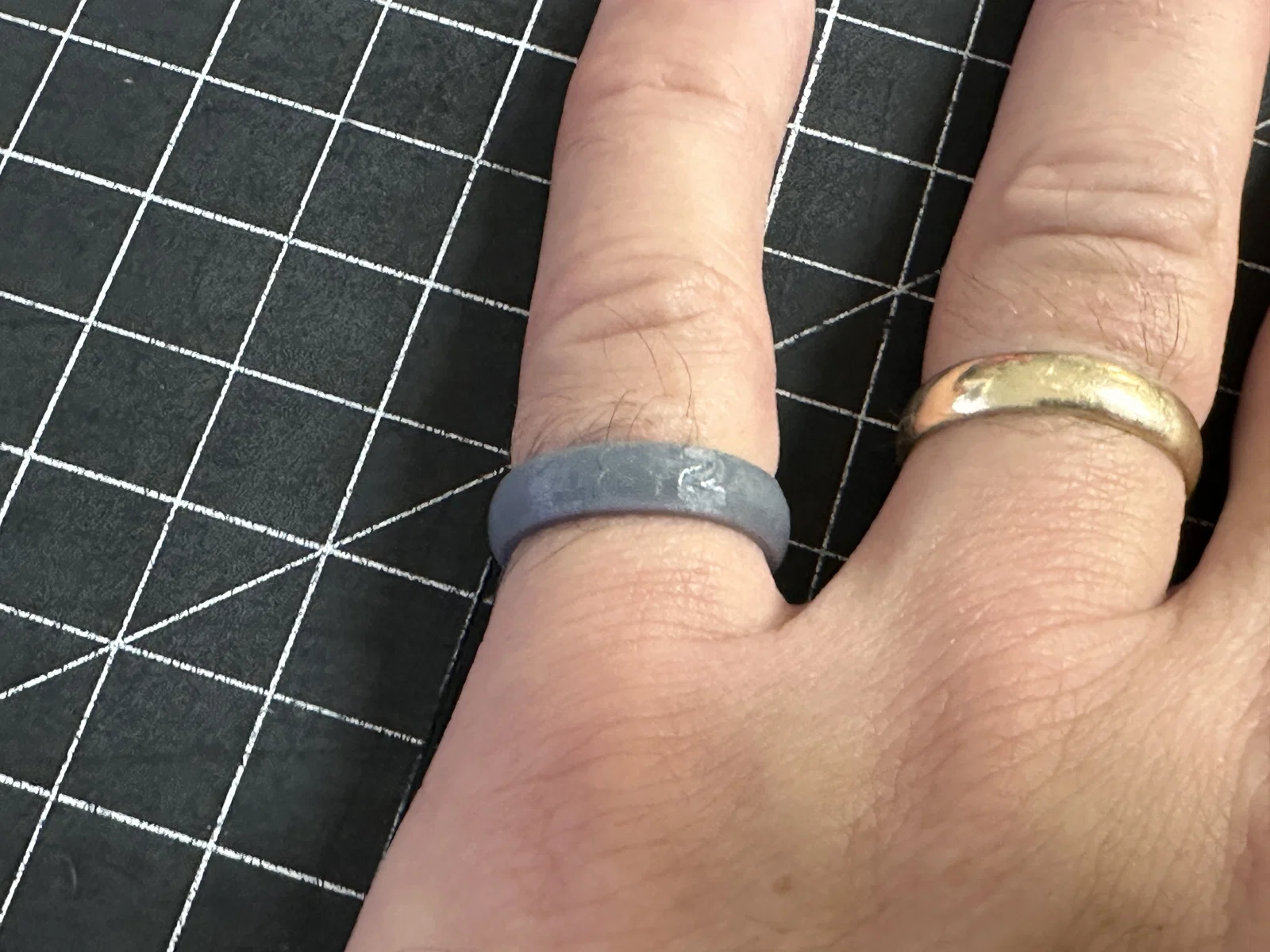

Mẫu này đeo được và có khắc size theo cả US ring size lẫn đường kính trong (mm). Ngoài ra, với file Fusion 360 bạn có thể nhập bất kỳ US ring size nào và tạo ra một chiếc vòng với đúng các ký hiệu tương ứng. (Bên dưới mình có ghi lại cách làm)

Cách dùng

Mình đã làm sẵn các size từ US 4 đến 13.5, coi như bao được một dải khá rộng—ít nhất là dải mà đa số bảng quy đổi size nhẫn online hay dùng. Nếu trong đó có đúng size bạn cần, thì cứ tải STL tương ứng về in, hoặc in vài cái quanh vùng size đó để thử. Thiết lập in thì gần như tùy bạn, nhưng vì nó nhỏ nên thật ra cũng không có nhiều thứ để chỉnh ngoài layer height. Thiết kế này chạy ổn với layer height ít nhất 0.2mm, nhỏ hơn nữa thì càng được.

Lưu ý là phần chữ khắc rất nông nên sẽ không nổi bật lắm—cái này là mình cố ý. Mình thấy vẫn đọc khá dễ tùy filament, và ánh sáng tốt sẽ giúp dễ nhìn hơn. Dĩ nhiên nếu bạn không thích thì bạn có thể

Bảng size

Dưới đây là bảng thể hiện đường kính cho từng size. Lưu ý là nếu bạn tra các bảng này online thì thường sai khác cỡ một phần mười mm, và hiếm khi khớp hoàn toàn giữa các nguồn. Có vẻ đây không phải thứ được tiêu chuẩn hóa quá chặt.

Tạo size tùy chỉnh trong Fusion 360

Nếu bạn cần size tùy chỉnh, tải file F3D và import vào Fusion 360. Trước khi mở, nhớ tải và cài plugin Parametric Text của Thomas A, vì nó là chìa khóa để cập nhật phần chữ hiển thị size và đường kính.

Khi bạn import xong và plugin Parametric Text chạy ổn, hãy mở file đã import.

• Trong tab solid modeling, chọn Modify, Change Parameters:


• Cửa sổ parameters sẽ hiện ra:


• Đổi “RingSize” theo nhu cầu. Bạn cũng có thể đổi bề rộng nhẫn từ mặc định 5mm.

• Thiết kế sẽ đổi kích thước ngay, nhưng phần chữ khắc sẽ vẫn hiện size cũ. Nhấn “OK” để đóng cửa sổ Parameters, rồi đợi một chút bạn sẽ thấy chữ được cập nhật khi plugin Parametric Text xử lý xong.

• Export file để in!

Bối cảnh thiết kế

Cảnh báo: đoạn này tự nhiên hơi nerdy! Mình đã báo trước rồi nha!

Mình muốn có chiếc nhẫn này vì mình là thành viên của Order of the Engineer, và từ lâu đã làm mất nhẫn. Mình muốn đặt nhẫn thay thế, nhưng cũng muốn chắc là đeo nhẫn ở ngón đó không làm mình khó chịu. Trước đây mình hay đeo đồng hồ, giờ thì không vì cảm giác nó lạ, nên cũng không có lý do gì mua nhẫn thay thế nếu mình không chịu được cảm giác đeo. Vì vậy mình cần một thứ vừa giúp kiểm tra size, vừa có thể đeo như nhẫn bình thường—mà đa số thước/đồ đo size ngoài kia không đáp ứng được.

Thế là mình tìm một bảng size, đo nhanh bằng thước cặp (calipers), rồi in thử vài cái vòng ở các size đó. Cách này hiệu quả vì chiếc vòng mình tưởng vừa lại hóa ra hơi lỏng khi đeo cả ngày, còn chiếc lúc thử thấy hơi chật thì thực ra lại đúng cái mình cần.

Mày mò với ring size và đường kính, mình tò mò xem mối quan hệ giữa size nhẫn và đường kính thực tế là gì—có công thức nào không. Mình copy một bảng size nhẫn online vào spreadsheet, vẽ biểu đồ, rồi phát hiện nó gần như là một đường thẳng:

Nếu là đường thẳng thì nghĩa là có công thức quy đổi. Mình tìm thử một vòng mà không thấy gì, rồi quay lại xem spreadsheet và phát hiện có hàm “LINEST()” nhận một dãy X, một dãy Y, rồi trả ra hệ số góc và giao điểm của đường thẳng fit tốt nhất, dạng phương trình: Y = G * X + I

Khi có phương trình rồi, mình có thể điều khiển trực tiếp đường kính nhẫn chỉ bằng cách nhập số US ring size. Sau khi thử thêm vài bảng quy đổi khác nhau, mình chốt G = 0.825 và intercept = 11.55. Có công thức trong tay thì việc làm nhẫn fully parametric trở nên rất dễ. Nếu bạn tò mò mình làm sao thì cứ mở file Fusion 360 đào sâu vào.

Mình có gặp vài vấn đề ở thiết kế ban đầu: cứ mỗi lần update vượt qua size gốc là 8 thì nguy cơ Fusion bị crash khá cao. Có vẻ Fusion hoặc Parametric Text (hoặc cả hai) không thích cập nhật chữ khắc chìm (debossed text) trên bề mặt dạng xuyến (torodial) của nhẫn. Để xử lý, mình từng làm thử một cái nhẫn vuông với chữ ở hai đầu, nhưng nhìn ngố. Lần sau mình làm nhẫn có bề mặt torodial nằm giữa hai bề mặt trụ. Mình làm nó chạy update từ size 3 đến 13 không vấn đề, và suýt đăng thiết kế đó, nhưng mình không thích cảm giác đeo như nhẫn thật, nên mình quay lại thử thiết kế torodial lần nữa, làm lại từ đầu. Lần này mình giữ mọi thứ đơn giản nhất có thể và cuối cùng ra được một chiếc nhẫn bề mặt torodial đẹp, update mà không làm Fusion crash.

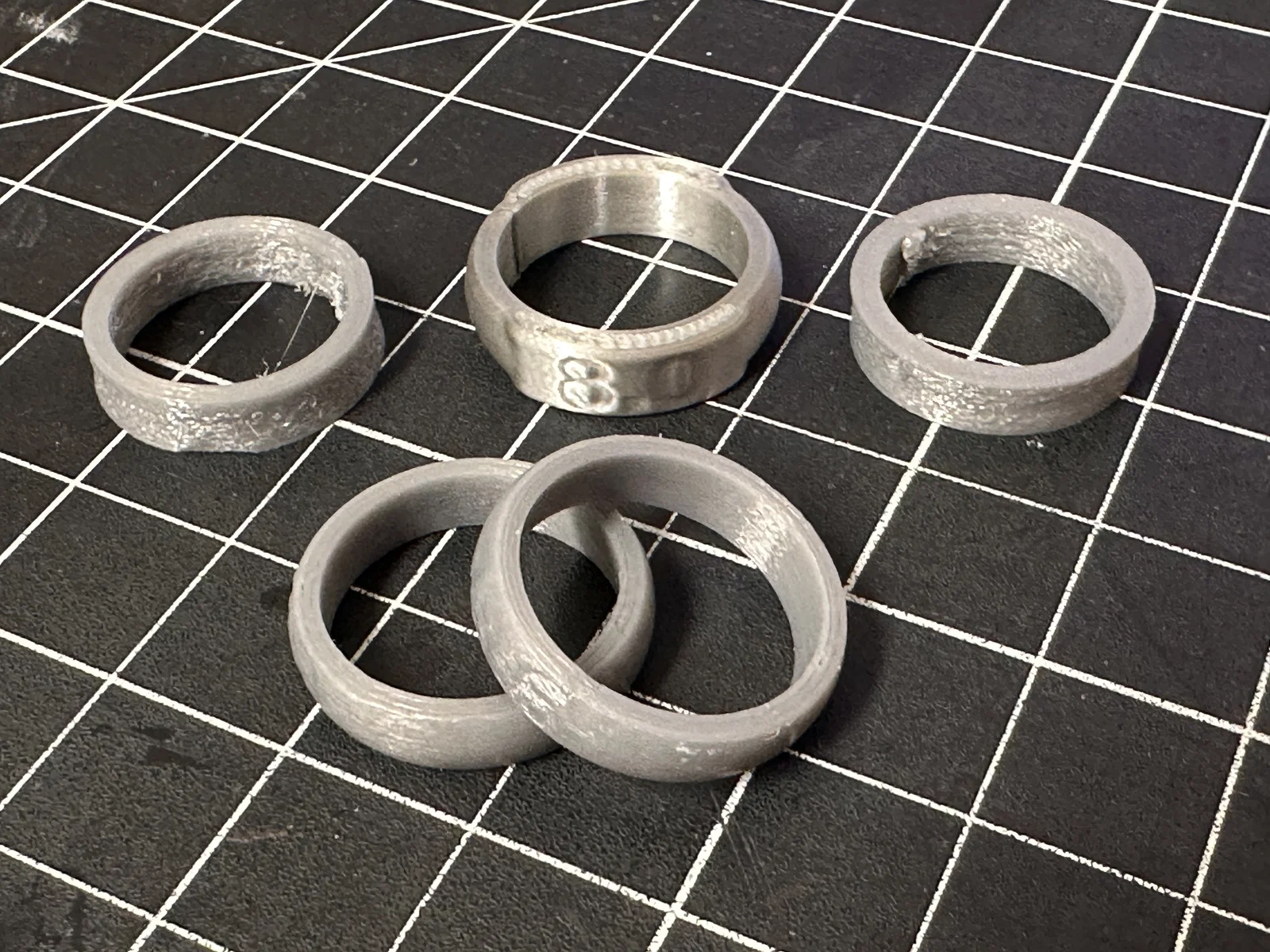

Lưu ý là hai chiếc dạng trụ trong ảnh chỉ là prototype rất sớm, mình in bằng máy cũ và filament cũ nên nhìn hơi “phế” cũng dễ hiểu.
