Ngàm gắn quạt Noctua 40mm cho Marlin board Ankermake M5

Quạt Noctua NF-A4x10 24V 40x10mm: https://www.amazon.com/Noctua-NF-A4x10-24V-PWM-Applications/dp/B0CN39MCPL

Công việc này hơi khó, không phải kiểu “cắm là chạy”. Vui lòng đọc kỹ và hiểu rõ những gì cần làm trước khi bắt tay vào. Nếu có thắc mắc, bạn có thể liên hệ mình trên Discord Ankermake.

Bạn sẽ cần chỉnh sửa nhẹ dây adapter để có thể cắm quạt vào một vị trí khác trên board. Noctua không làm quạt 24V, nên KHÔNG dùng cổng quạt hiện có trên board. Bạn cần mua bản 5V (không phải bản 12V!) và cắm vào một đầu connector khác trên board có cấp +5VDC. Quạt này có lưu lượng gió gần như tương đương quạt 30mm zin, nhưng gần như im lặng.

Đồ cần chuẩn bị: Quạt Noctua NF-A4x10 5V 40x10mm: https://www.amazon.com/gp/product/B00NEMGCIA

(2) Ốc M3x6mm hoặc ngắn hơn.

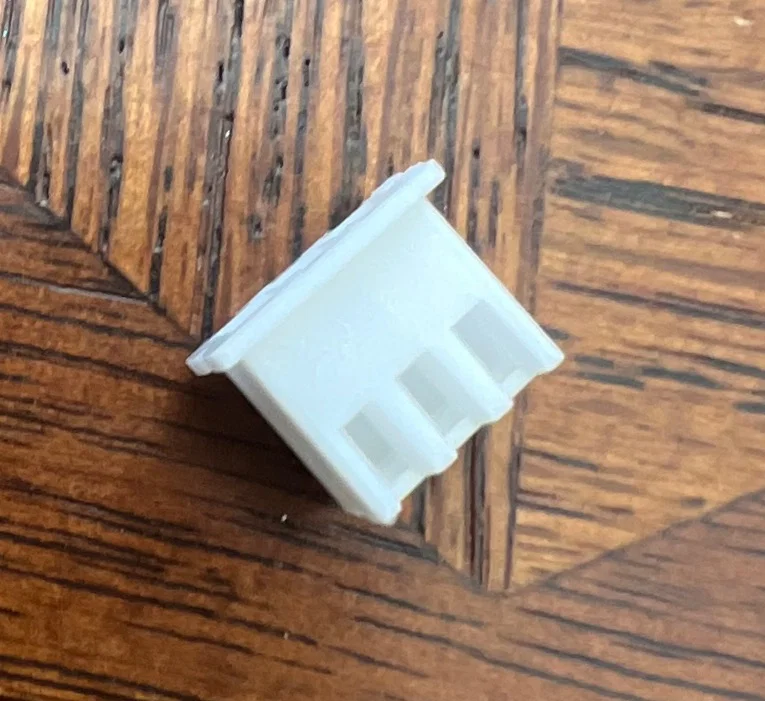

(1) JST-XH Connector 2.54mm 3 Pin Male Plug. Bạn sẽ không mua được lẻ 1 cái connector, cần kiếm ở đâu đó hoặc mua dạng kit/lô từ Amazon hay cửa hàng linh kiện điện tử.

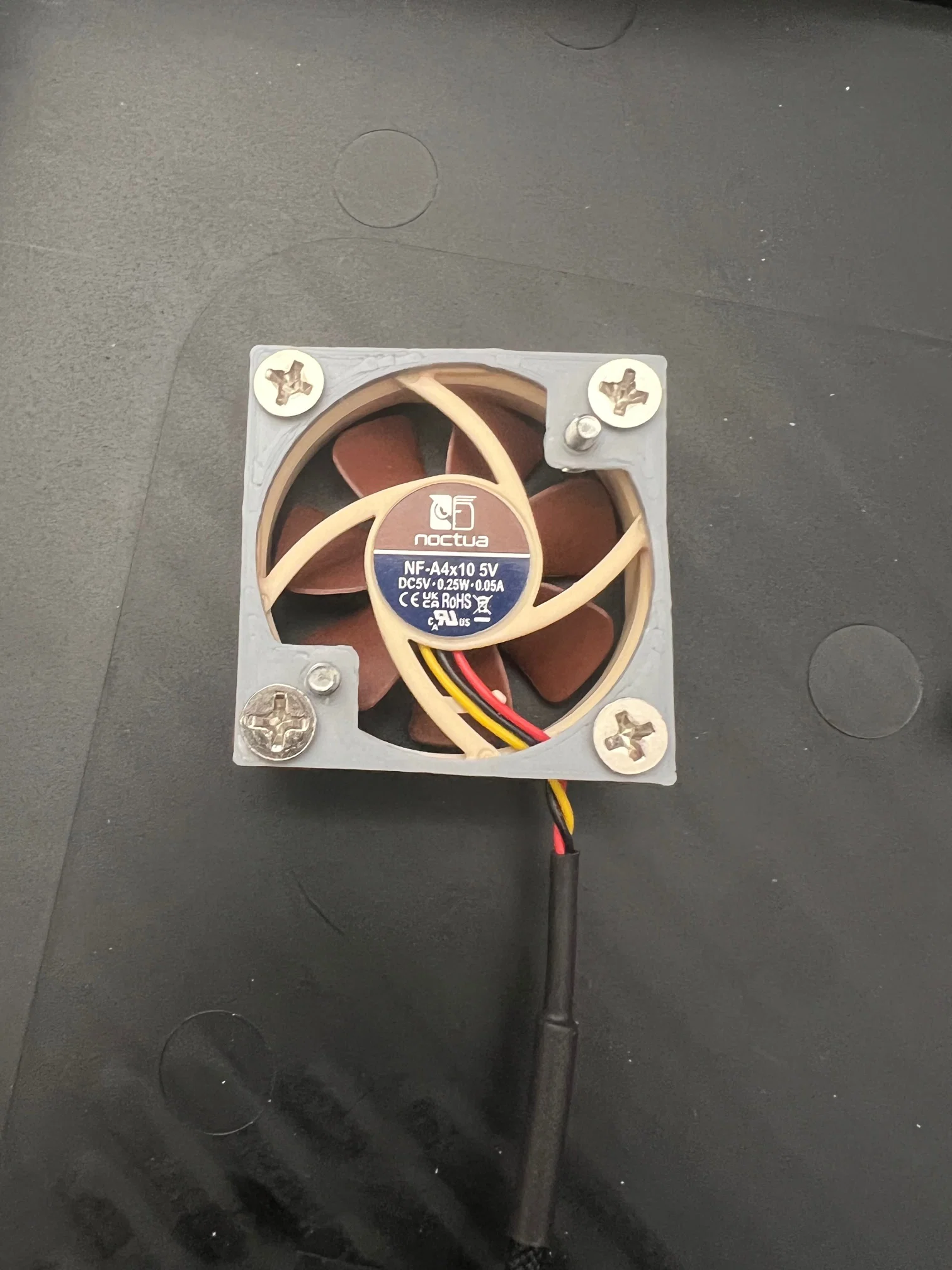

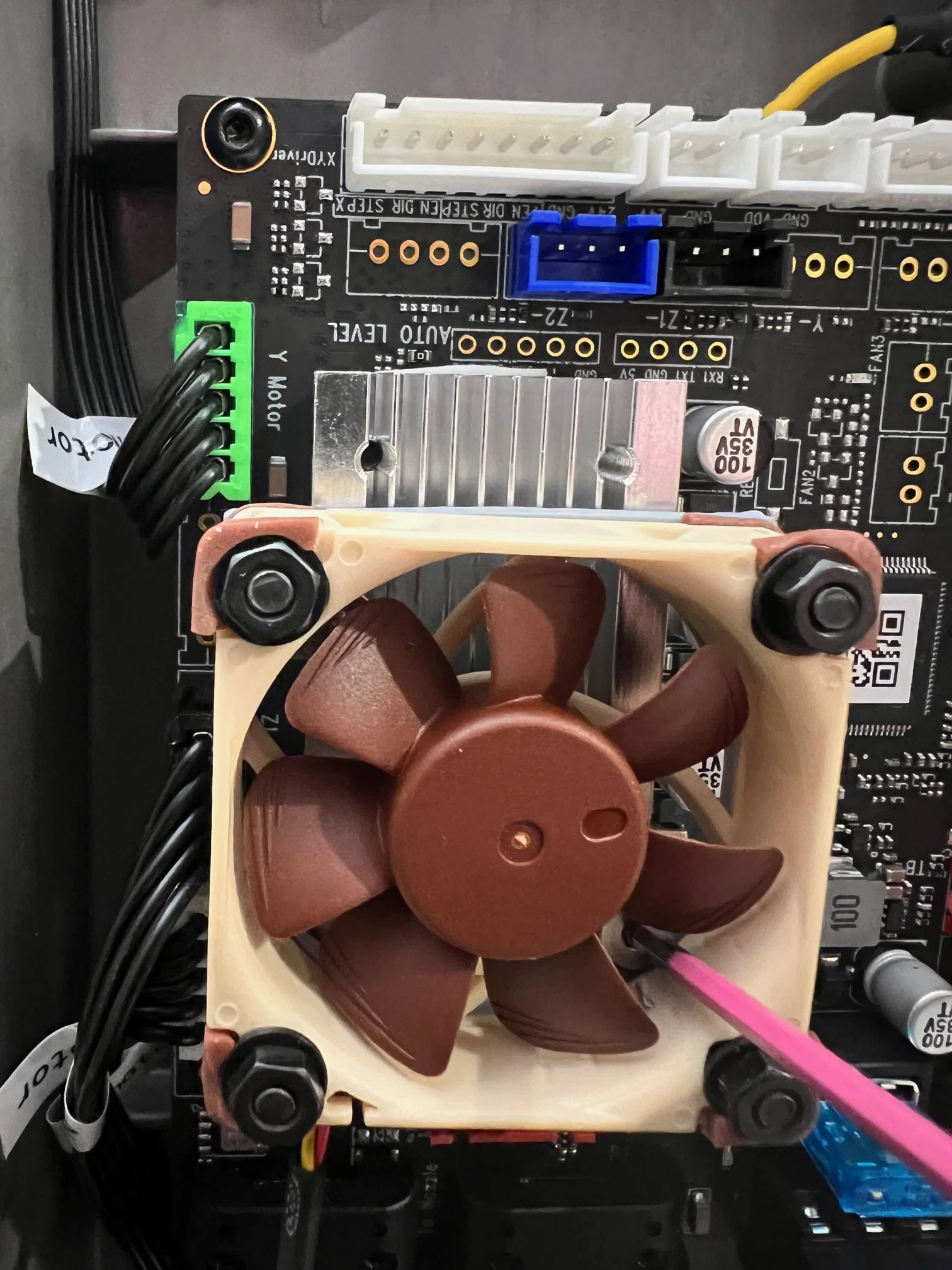

Bạn cần in ngàm (mount) và gắn vào quạt như hình minh hoạ, rồi bắt ngàm vào đúng hai lỗ nguyên bản từng giữ quạt OEM 30mm trên heatsink. Khi siết ốc, luồn một cây lục giác (hex tool) vào giữa cánh quạt để giữ và siết chặt ốc xuống.

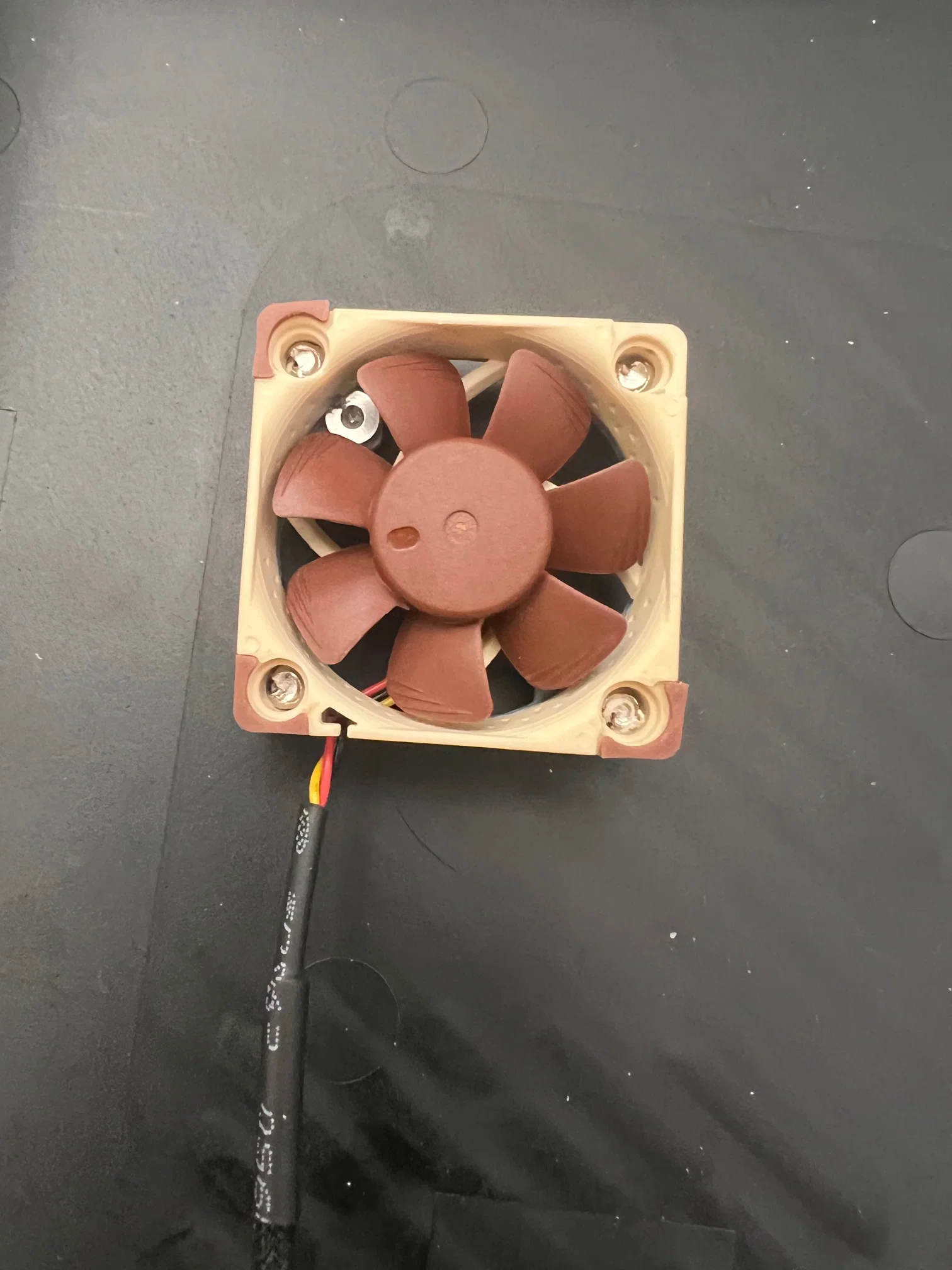

Gắn ngàm vào quạt bằng 4 con ốc đi kèm quạt. Nhưng để bắt ngàm vào heatsink thì bạn phải dùng ốc khác. Ốc nguyên bản trên quạt dài quá vì giờ không còn xuyên qua thân quạt nữa. Đây là ốc M3 và nên dài khoảng 3mm–6mm.

Quạt có kèm adapter 3 pin sang 2 pin. Mình sẽ dùng adapter này, nhưng phải chỉnh sửa để cắm được vào cổng 5V thay thế trên board. KHÔNG thử dùng adapter này cắm thẳng vào cổng quạt trên board, vì quạt sẽ bị quá áp rất nặng, có thể gây cháy hoặc chấn thương.

Bạn cần tháo pin (de-pin) khỏi connector 2 pin trên sợi cáp, rồi gắn lại (re-insert) các pin vào connector JST-XH 3 pin mà bạn chuẩn bị riêng. Bạn có thể tìm hướng dẫn trên mạng để làm phần này. Bản tóm tắt nhanh: dùng tua vít dẹp rất nhỏ (cỡ sửa kính) ấn xuống lẫy giữ pin nằm giữa các rãnh ở mặt trên connector. Khi lẫy được ấn xuống, pin sẽ trượt ra khỏi connector. Dùng lưỡi dao lam (razor blade) nhẹ nhàng bẩy lẫy pin lên lại. Giờ bạn có thể gắn pin vào connector mới. Nếu bạn chưa chắc phải làm sao, vui lòng tìm hướng dẫn có hình về de-pinning và re-pinning JST connectors.

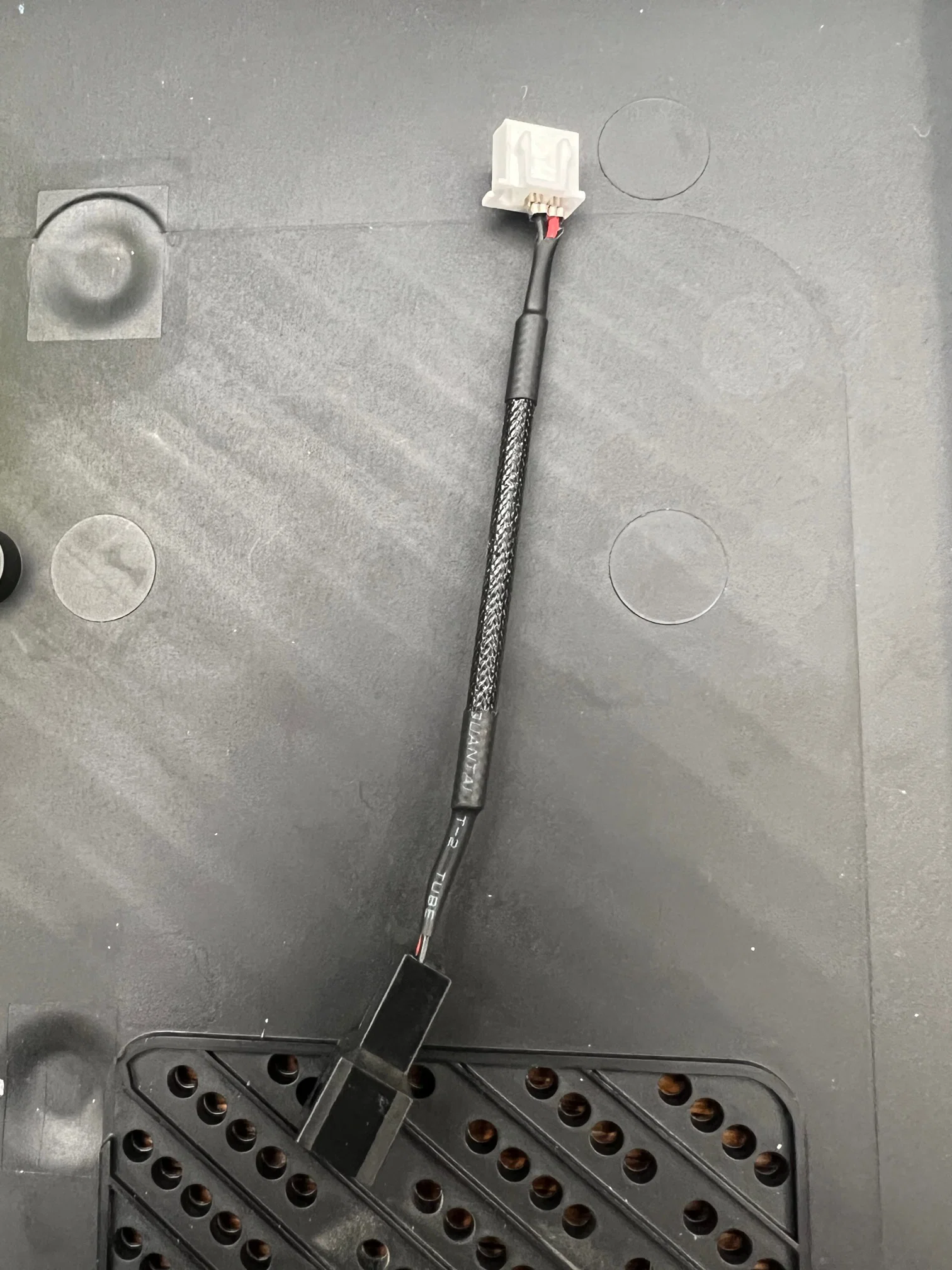

Đảm bảo dây đen nằm ở chân giữa, và dây đỏ nằm ở bên phải. Vui lòng xem ảnh mình đính kèm để canh đúng chiều. Dây sẽ bị đảo chéo so với ban đầu. Trong ảnh của mình, các dây chưa được đẩy vào hết để minh hoạ.

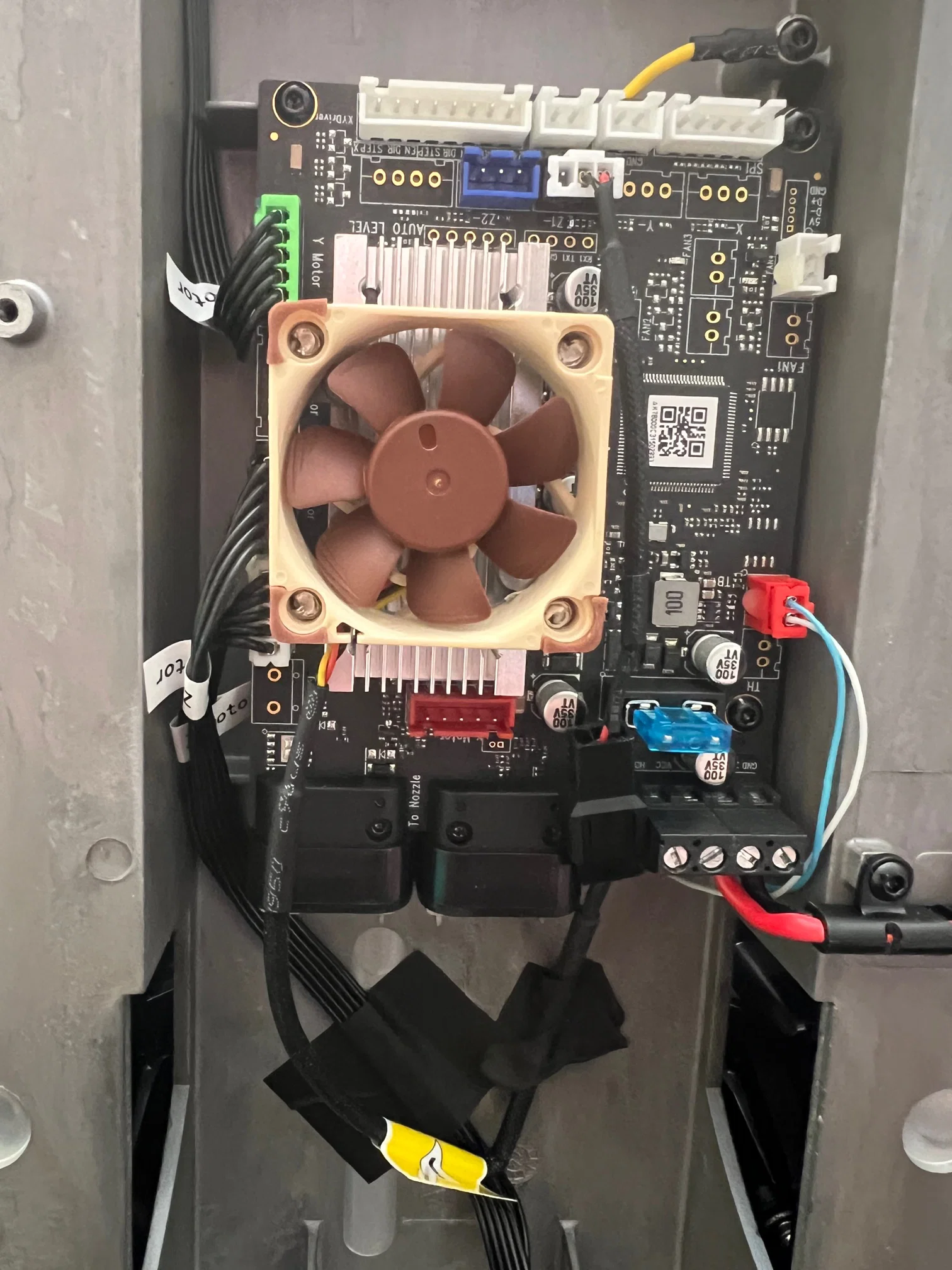

Giờ bạn có thể cắm dây converter mới vào quạt và cắm vào board tại connector có nhãn Z1. Xem ảnh của mình để xác nhận đúng connector.

Mình đề nghị cắm điện máy in và bật lên để kiểm tra quạt chạy đúng. Quạt nên quay ngay khi có điện và chạy liên tục.
