Case MagSafe cho Heltec T114

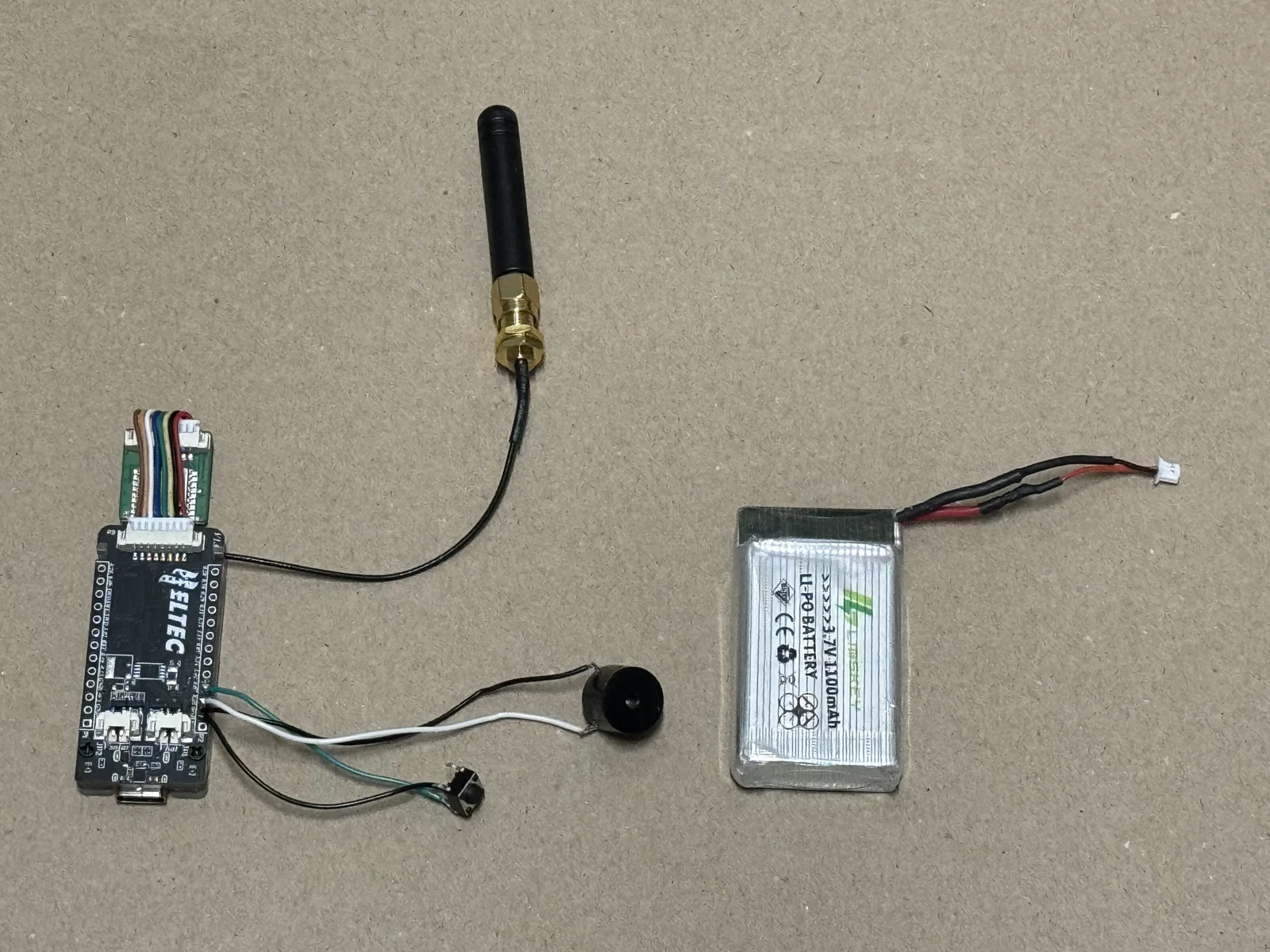

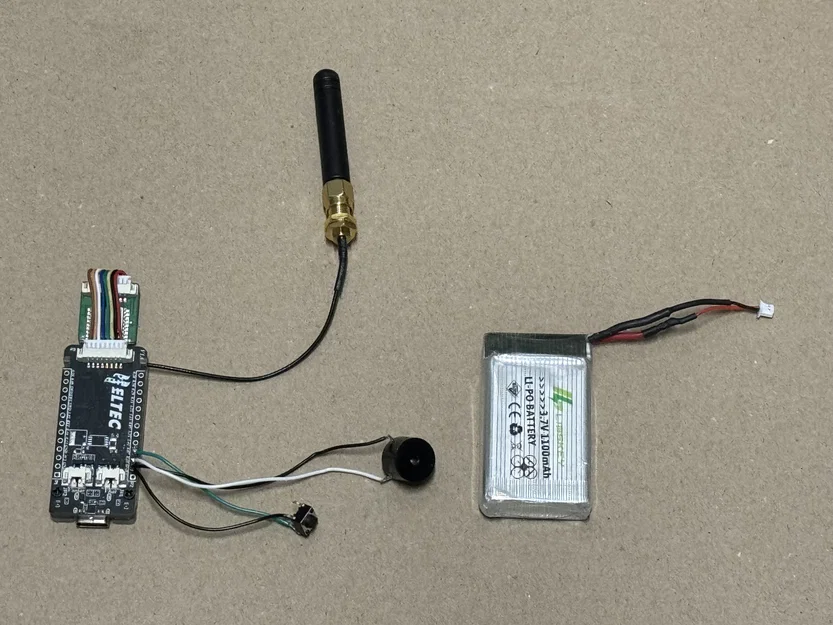

Đây là một cái case vừa cho Heltec T114, một module GPS, một buzzer, một nút bấm và một viên pin để bạn có thể mang theo Meshtastic node của mình đi khắp nơi.

• Buzzer được nối vào GND và pin 08. Nó dùng để phát tiếng “beep” mỗi khi bạn nhận tin nhắn mới.
• Nút bấm được nối vào GND và pin 07. Nó dùng cho canned messages, dù mình vẫn chưa làm cho nó chạy được với Heltec T114 ở chế độ “Scan and Select”, kể cả khi làm theo hướng dẫn trong docs. Nếu sau này làm được mình sẽ cập nhật mô tả với chi tiết cụ thể.
• Nút bấm làm nhỏ là có chủ đích để tránh bấm nhầm.

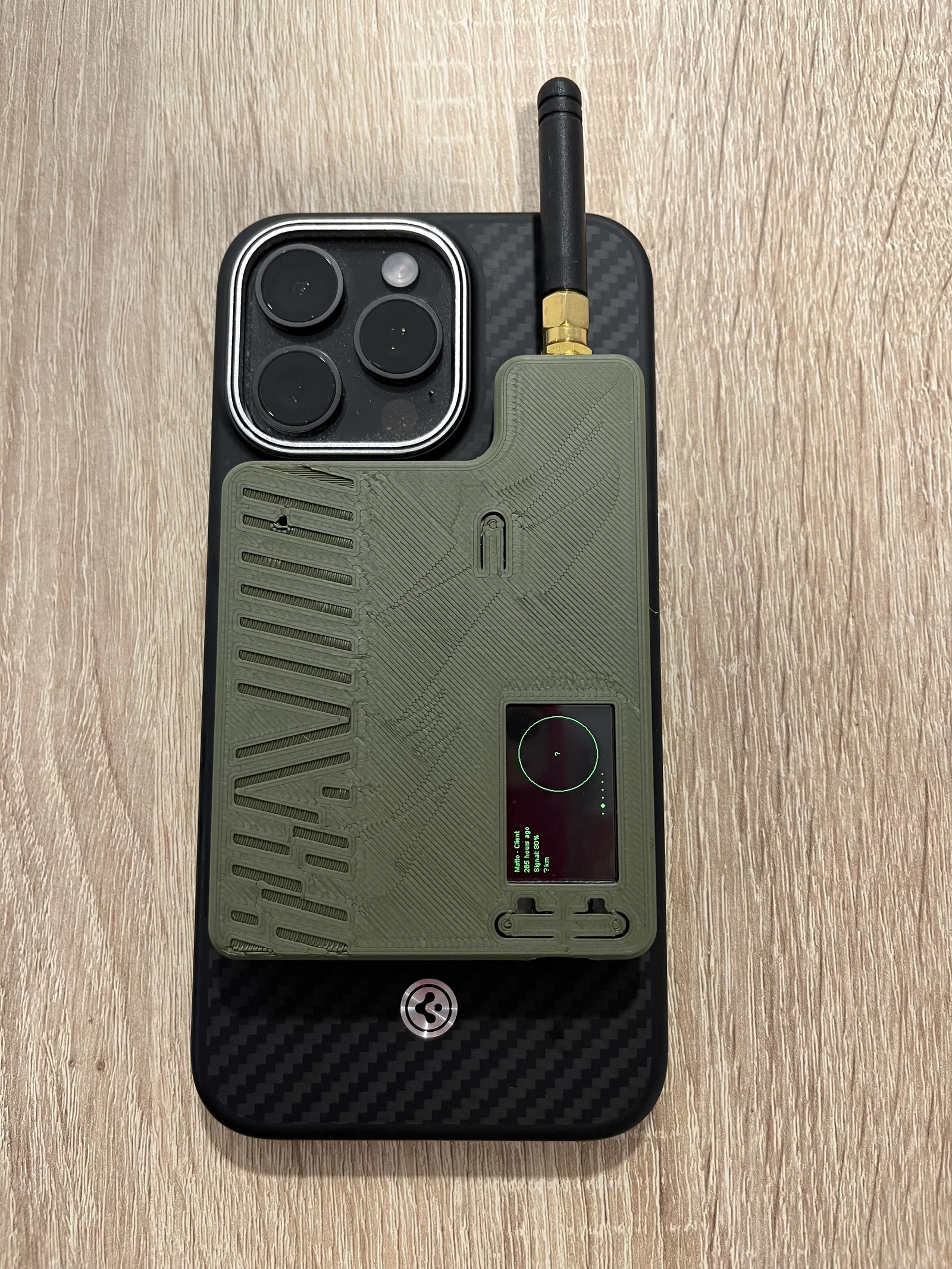

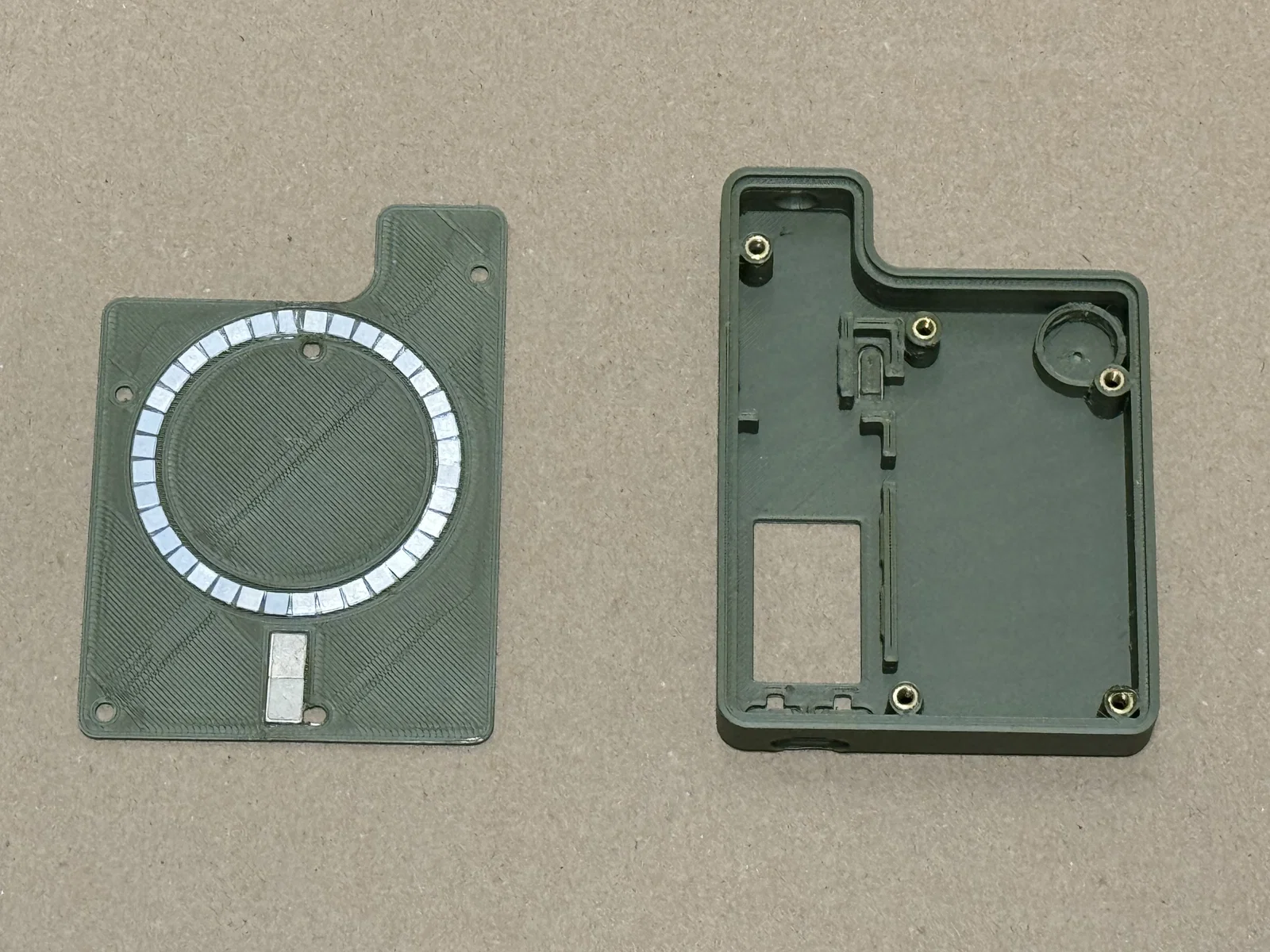

• Nam châm MagSafe mình dùng có thể tìm dễ trên AliExpress, nhưng có vẻ có hai loại: loại để gắn vào case và loại để gắn vào charger. Đừng mắc lỗi như mình. Mình lỡ mua loại cho case nên nó chỉ hút rất yếu ở mặt lưng điện thoại.
• Antenna thò ra một chút vì mình đã đo tín hiệu bằng NanoVNA, và nếu bị che kín hoàn toàn thì mức SWR tệ hơn rất nhiều do điện thoại về cơ bản giống như một khối kim loại.

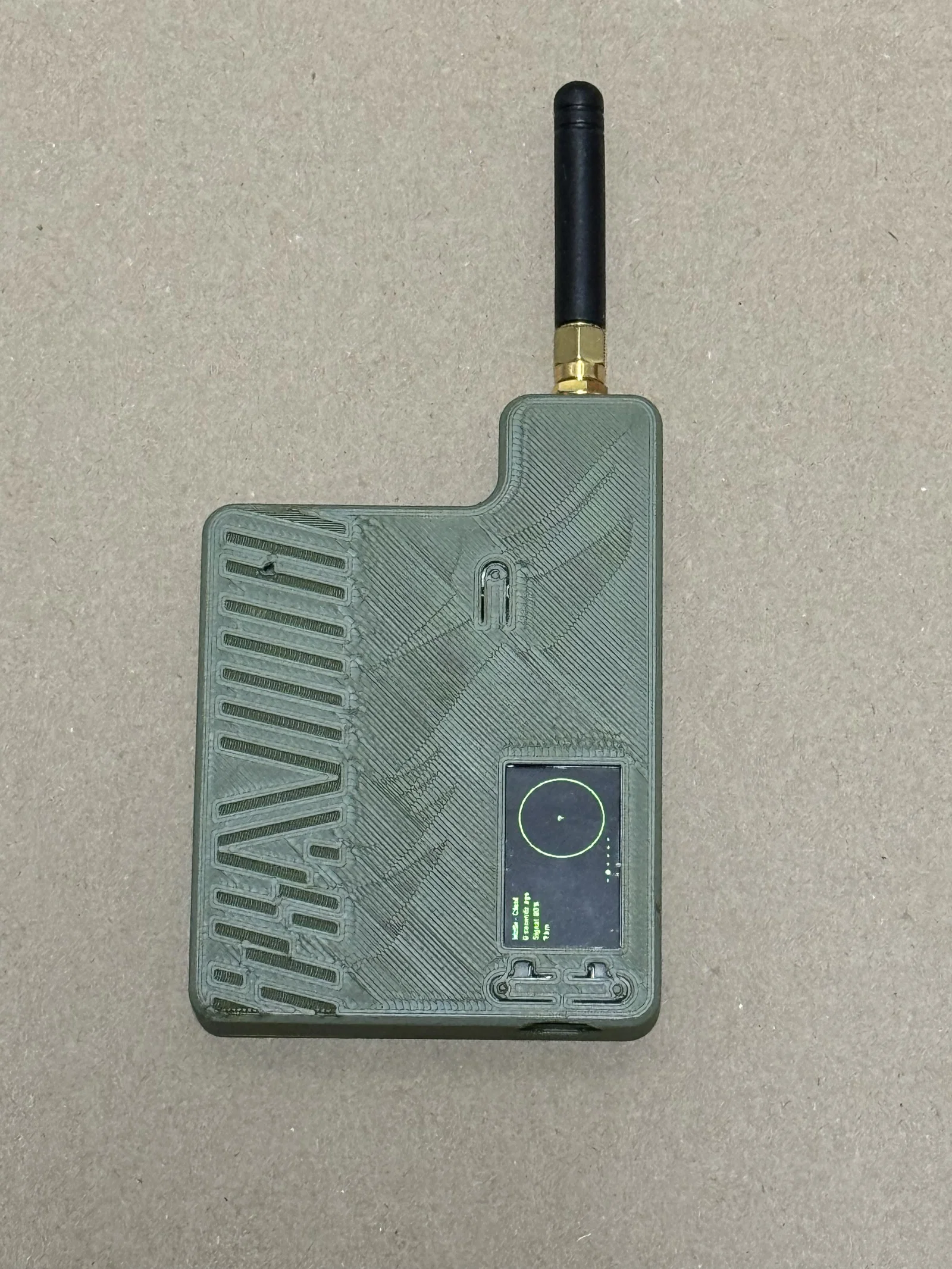

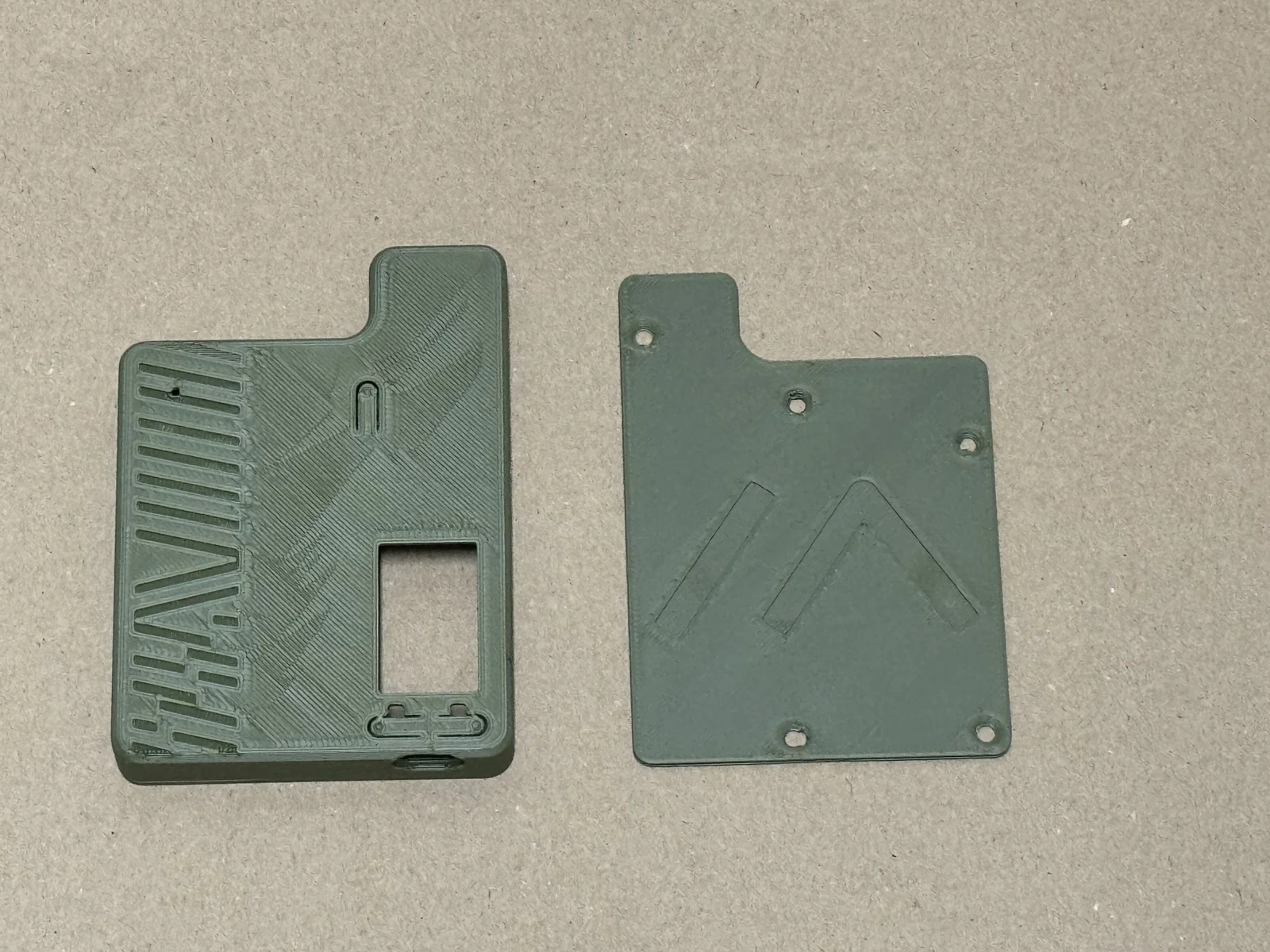

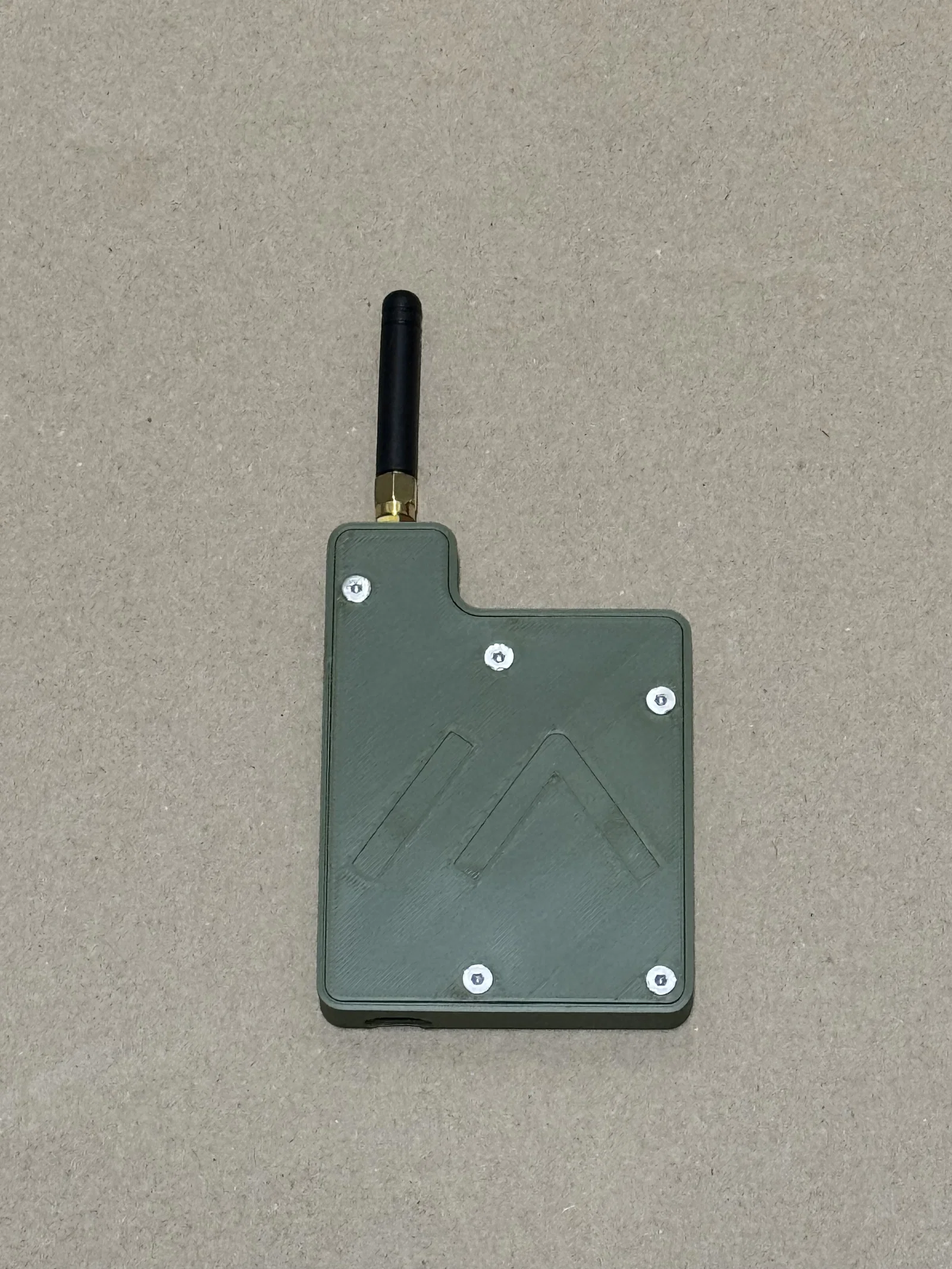

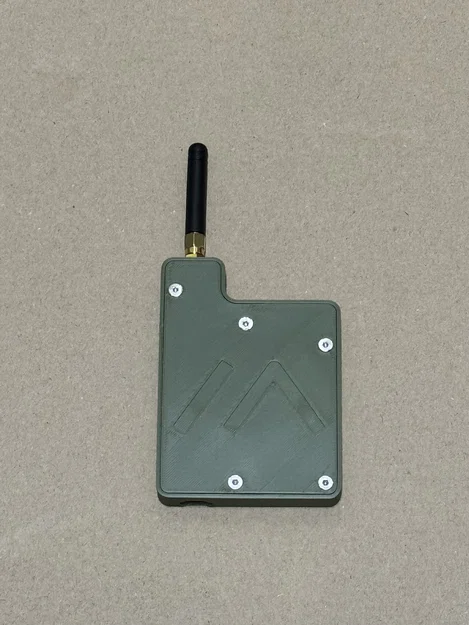

• Cái đồ thị mình khắc ở mặt trước là hình “chirps” mà LoRa gửi khi truyền dữ liệu, đúng kiểu bạn thấy trên một spectrogram. Nhìn là biết mình còn xa mới gọi là có khiếu thiết kế, nhưng mình nghĩ đây cũng là một chi tiết tham chiếu hay ho tới LoRa.

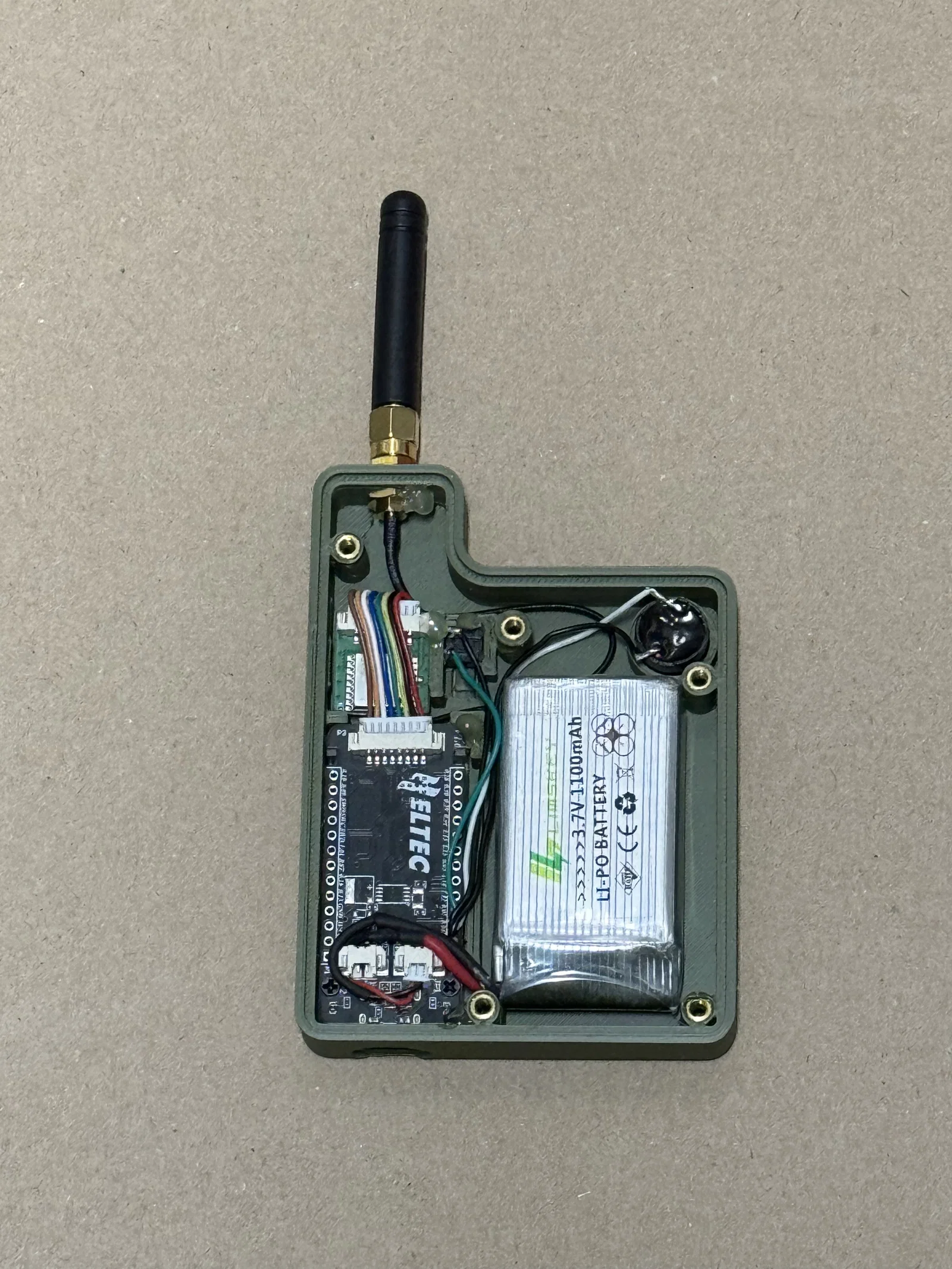

• Cách bố trí linh kiện có thể tối ưu hơn để nhét được pin lớn hơn, nhưng như trong hình thì mình vẫn nhét vừa pin LiPo 1100mAh mà không gặp vấn đề gì.

⚠ Lưu ý: Đây là dự án đầu tiên của mình dùng FreeCAD, và cũng chỉ là một trong vài dự án hiếm hoi mình từng làm với phần mềm 3D CAD. Nên nếu bạn muốn remix cái case này thì xin báo trước: sẽ hơi “khó nhằn” đó.
