QIDI Q1 Pro Light – Holder LED kéo dài 90mm, sáng hơn cho QIDI Q1 Pro

(ENG)

Mình gặp tình trạng này khá sớm: đèn trên máy in QIDI Q1 của mình tự dưng không còn hoạt động. Dải LED bị hư. Có lẽ do nhiệt độ cao, ai mà biết được...

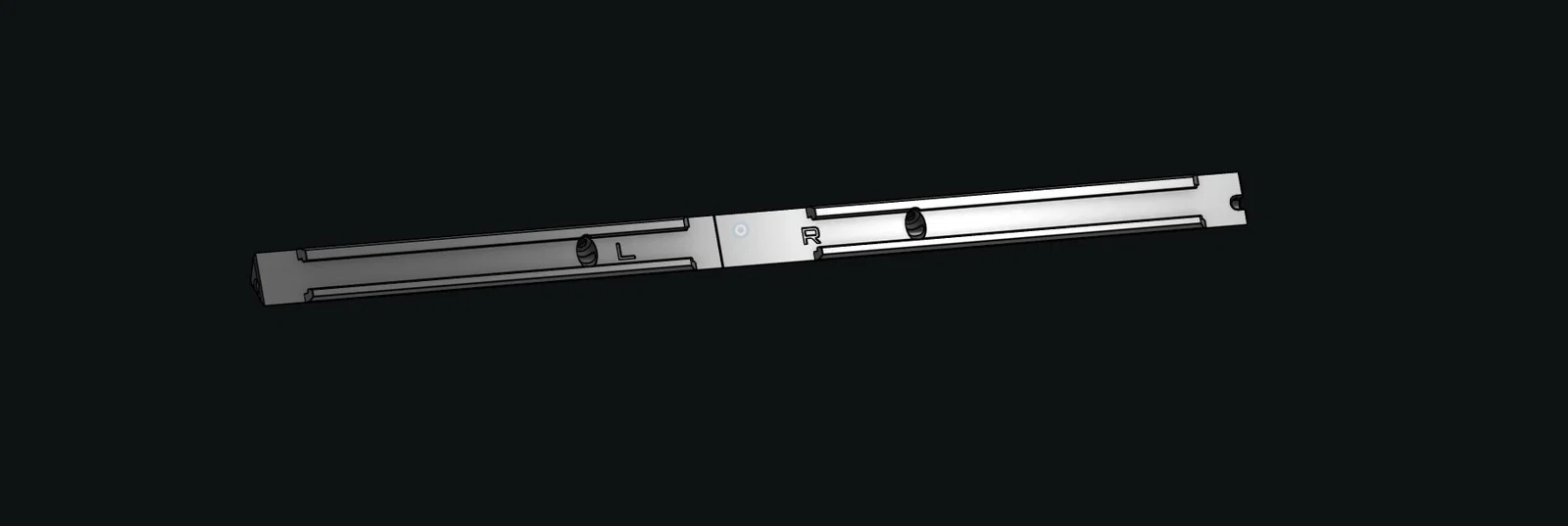

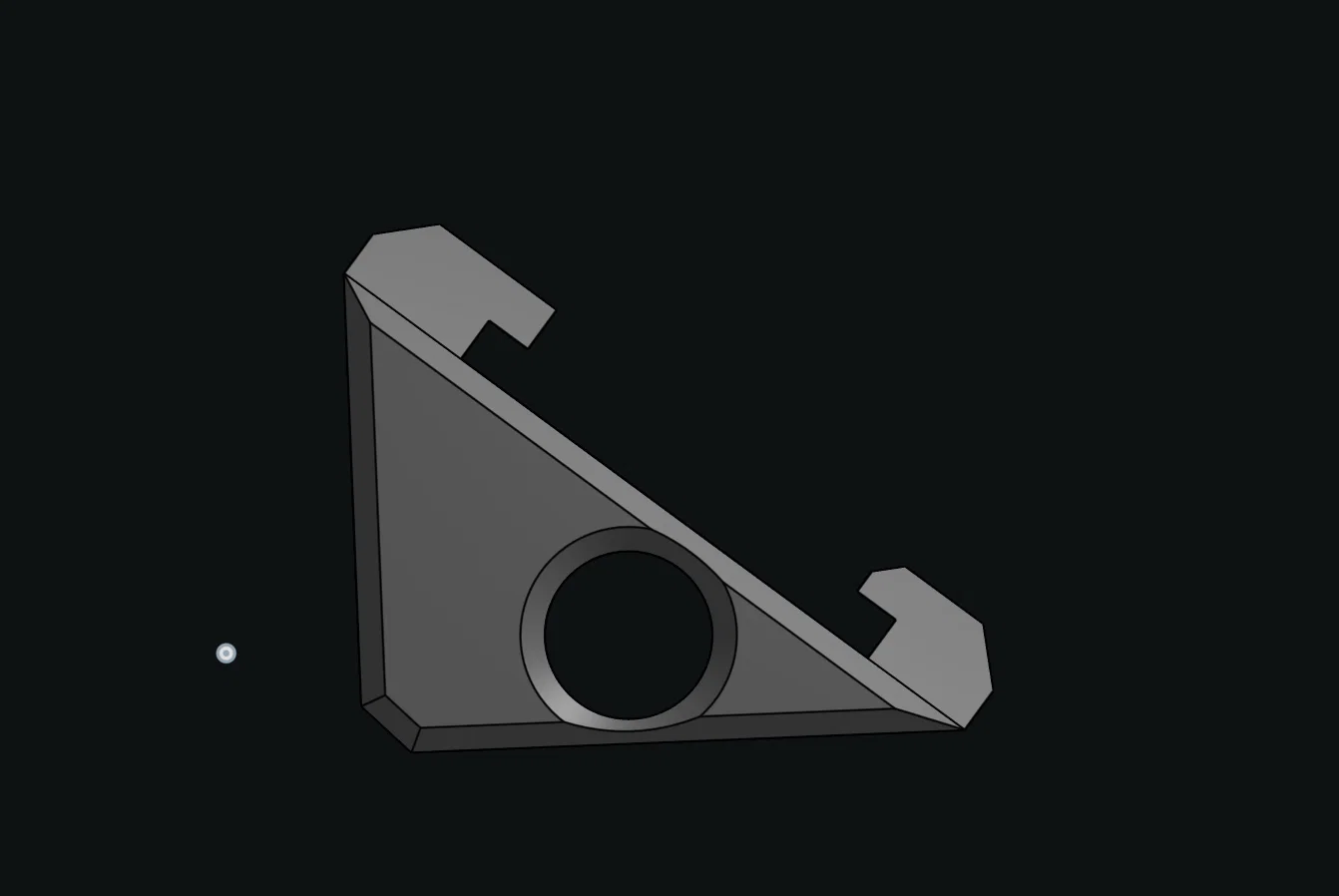

Dựa theo gợi ý của @Damien_304779, mình làm phiên bản của riêng mình và kéo dài thêm 90 mm, để dùng dải LED tốt hơn (10 mm, 240 led\m) và quan trọng là dài hơn. Ánh sáng nhiều hơn rất, rất nhiều... - Cái holder in này được đặt nghiêng 51° nên bàn in và mẫu được chiếu sáng tốt hơn. - Holder được chia làm 2 phần để dễ in hơn. Dùng một đoạn filament và keo super glue để nối 2 phần lại. (Thật ra không cần dán, sau khi bắt vít thì vị trí đã cố định_ Nhưng có dán thì cầm nắm/điều chỉnh dễ hơn) - Holder được thiết kế để khớp với các lỗ zin, nên không cần chỉnh hay thay đổi gì hết: chỉ cần tháo dải LED zin ra rồi bắt holder này vào đúng các lỗ zin. - Dải LED không cần dán lên holder, chỉ cần luồn vào các rãnh (rails) đã thiết kế sẵn. - Nếu bạn đấu dải theo kiểu song song (giải thích bên dưới), holder có một lỗ xuyên qua để luồn dây.

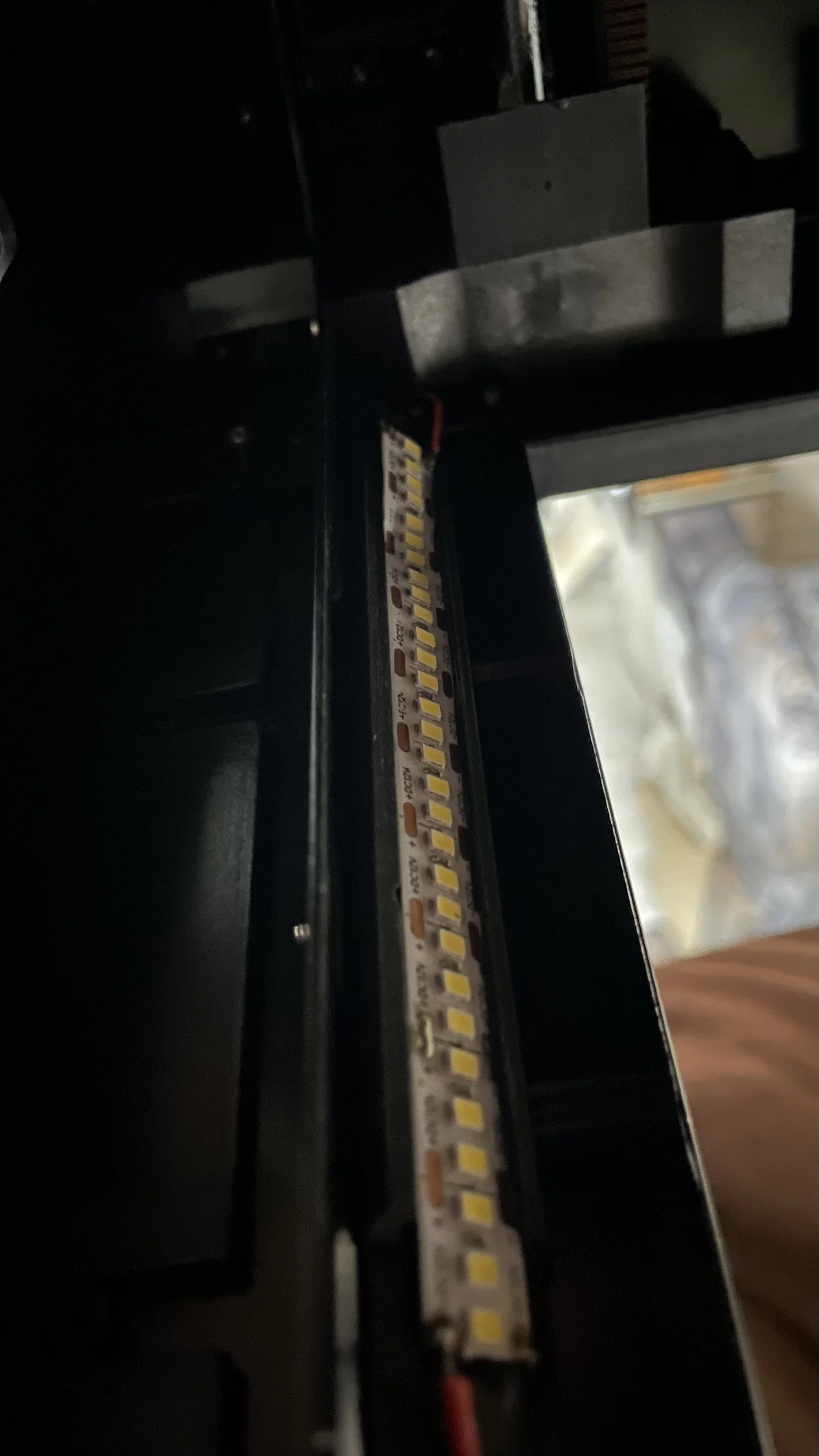

Xin lỗi vì chất lượng hình hơi tệ, mình biết… Nhưng chụp từ trong máy in ra bên ngoài thiệt sự khó xD

ATTENTION!

1. Dải LED dùng ở đây chạy 24V! Hoặc bạn chỉ dùng đúng loại LED strip 24V, hoặc đấu song song 2 đoạn LED strip 12V! Nếu không thì dải LED sẽ bị hư.
2. Vui lòng chỉ in bằng vật liệu chịu nhiệt tốt hơn như ABS, ASA, hoặc thậm chí PETG sẽ ổn hơn, v.v. Trong buồng in nóng, và bản thân dải LED cũng tỏa nhiệt.
