Double Impact – Blaster Pistol Flywheel Full Auto 2 Băng Talon (Dual Magazine)

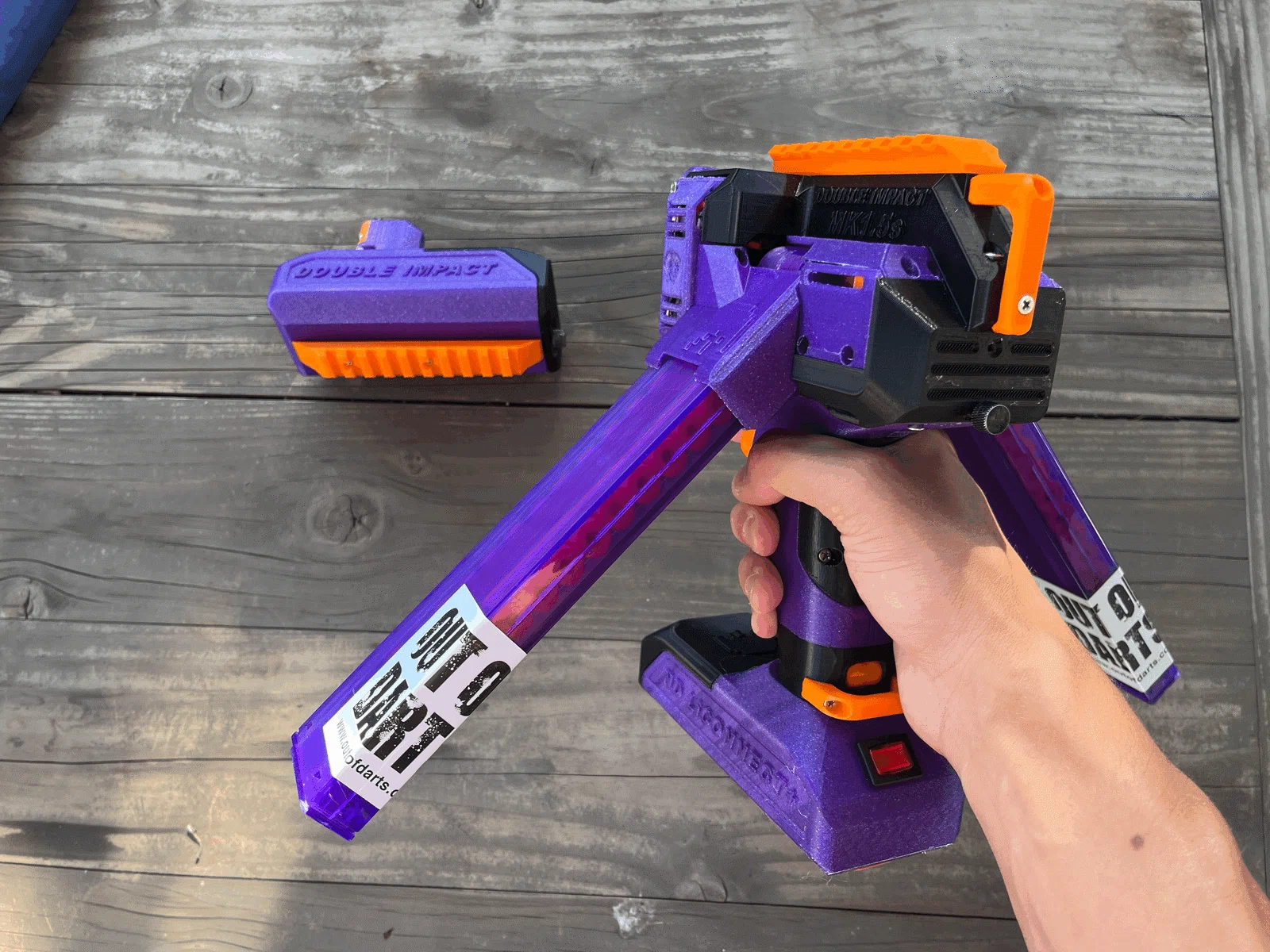

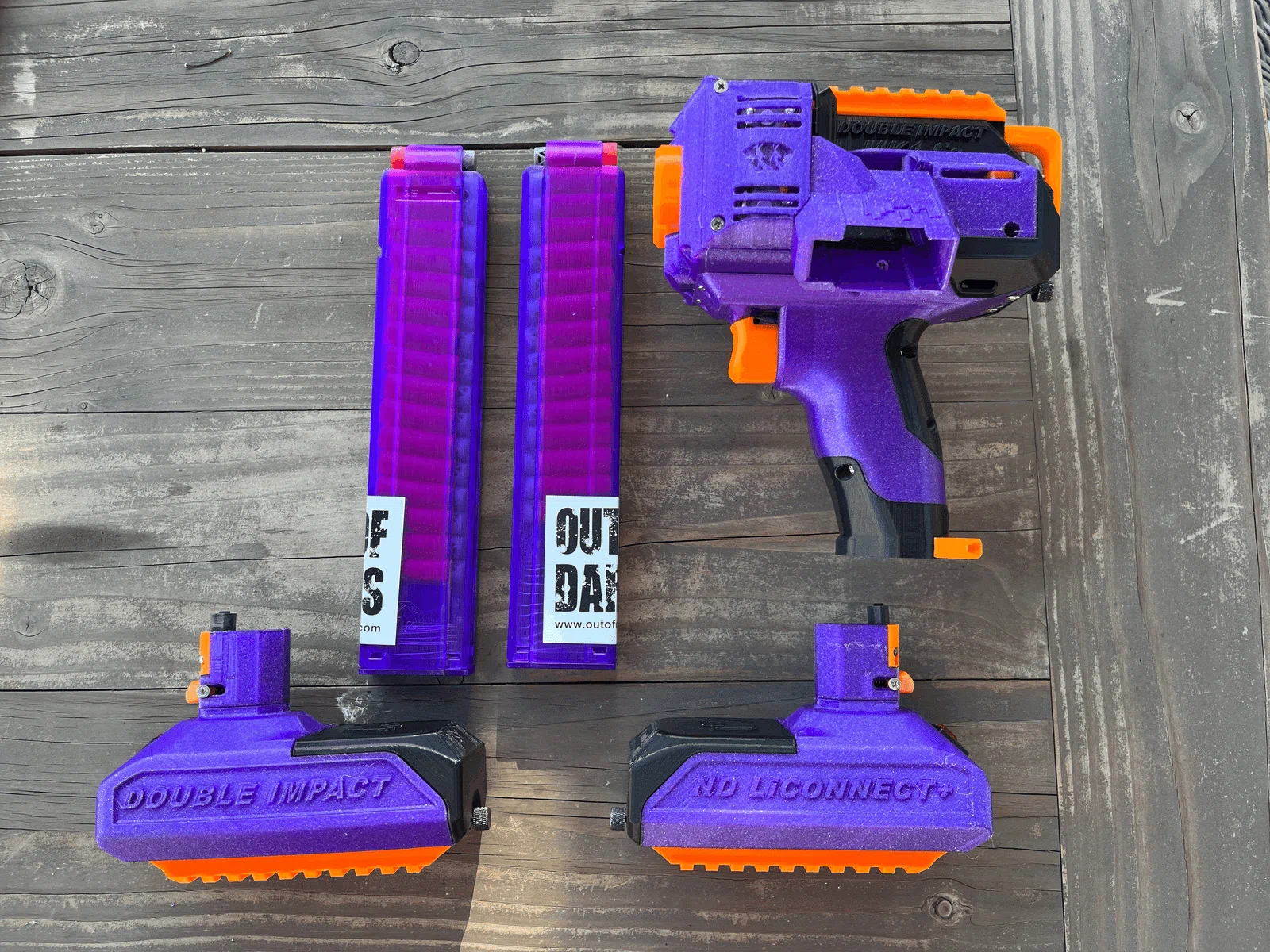

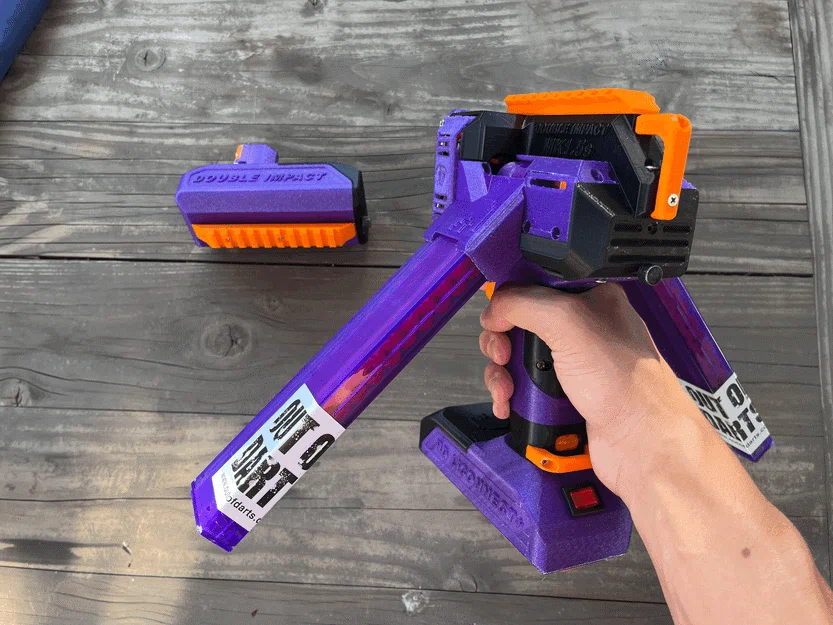

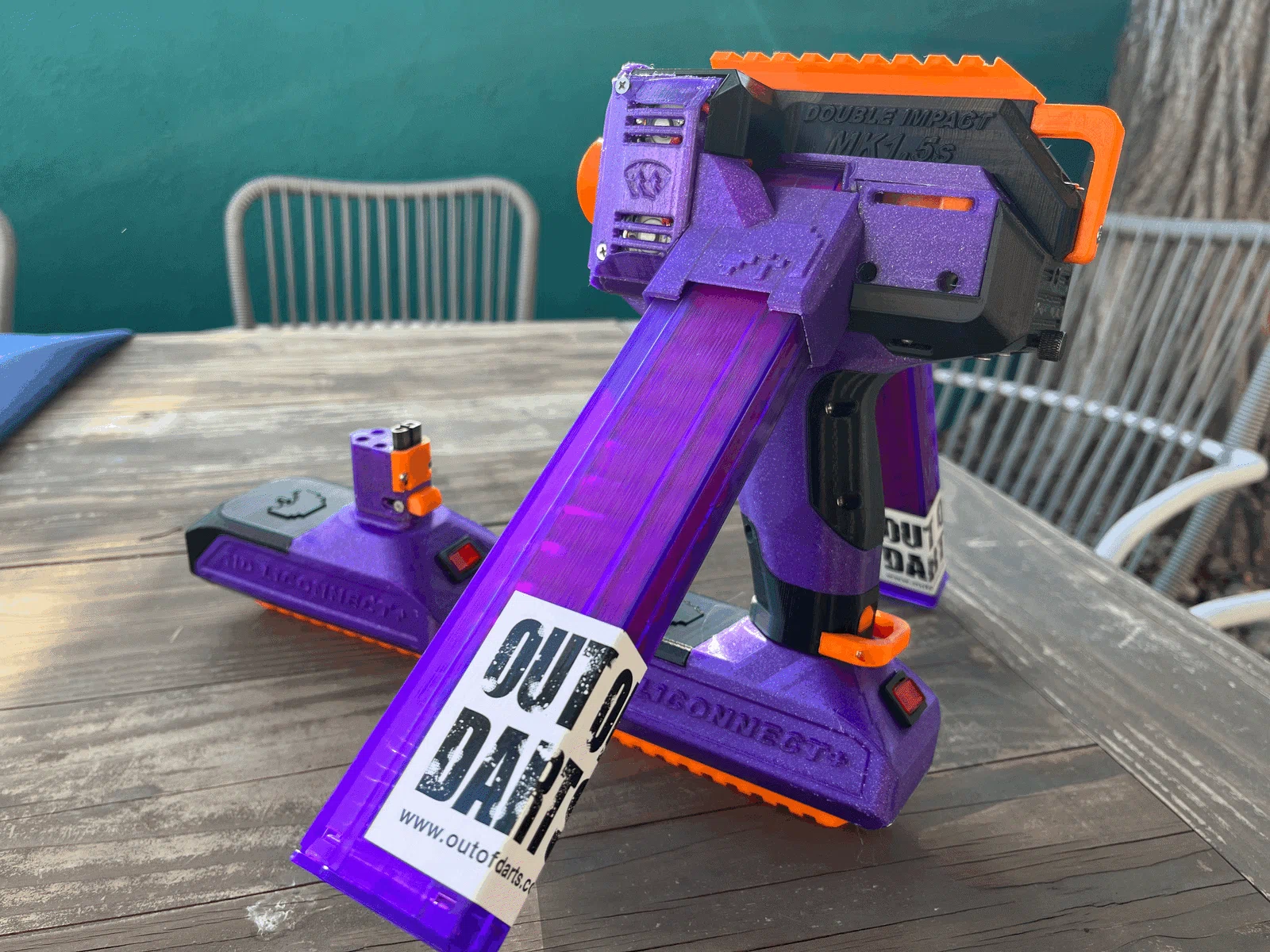

Double Impact là một khẩu flywheel pistol full auto, dựa trên flycore, dùng 2 băng Talon đặt phía trên tay cầm (mag-above grip).

Nó được tạo ra với 3 mục tiêu:

• Trở thành mẫu blaster 2 băng gọn nhất (không tính băng đạn).
• Trở thành một trong những mẫu homemade blaster bắn nhanh nhất hiện nay.
• Trông và hoạt động kiểu như một cái máy khoan, vì máy khoan nhìn ngầu :)

Tất cả file đều đã được test và chạy ổn trên bộ máy dev hiện tại của mình. Đến giờ đã có nhiều prototype được lắp hoàn chỉnh và đem đi “war test” đầy đủ mà không gặp lỗi cơ khí hay điện tử nào.

9/17/23: Đã upload bản revision 1.6.1.

NẾU MUỐN GÓP Ý HOẶC BÁO LỖI, nhắn @noreason702 trên discord hoặc PM mình trên Printables — mình luôn muốn sửa các lỗi phát sinh!

Firing Demo:

Thông số kỹ thuật (Technical Specs):

Flywheel Hurricane với cage spacing 33.5, 33.0 và 32.5mm cho vận tốc 110–120fps.

Chỉ dùng motor 130 (khuyến nghị Valkyrie).

Microswitch Cherry sub 10A cho phép build Valkyrie mà không cần MOSFET.

Tối đa 2 pusher N20 3000rpm cho tốc độ bắn “lý thuyết” 100 dart/giây và tốc độ bắn thực tế bị giới hạn bởi vật lý là 60+ dart/giây.

Chỉ dùng ốc M2, M3 và M2.6.

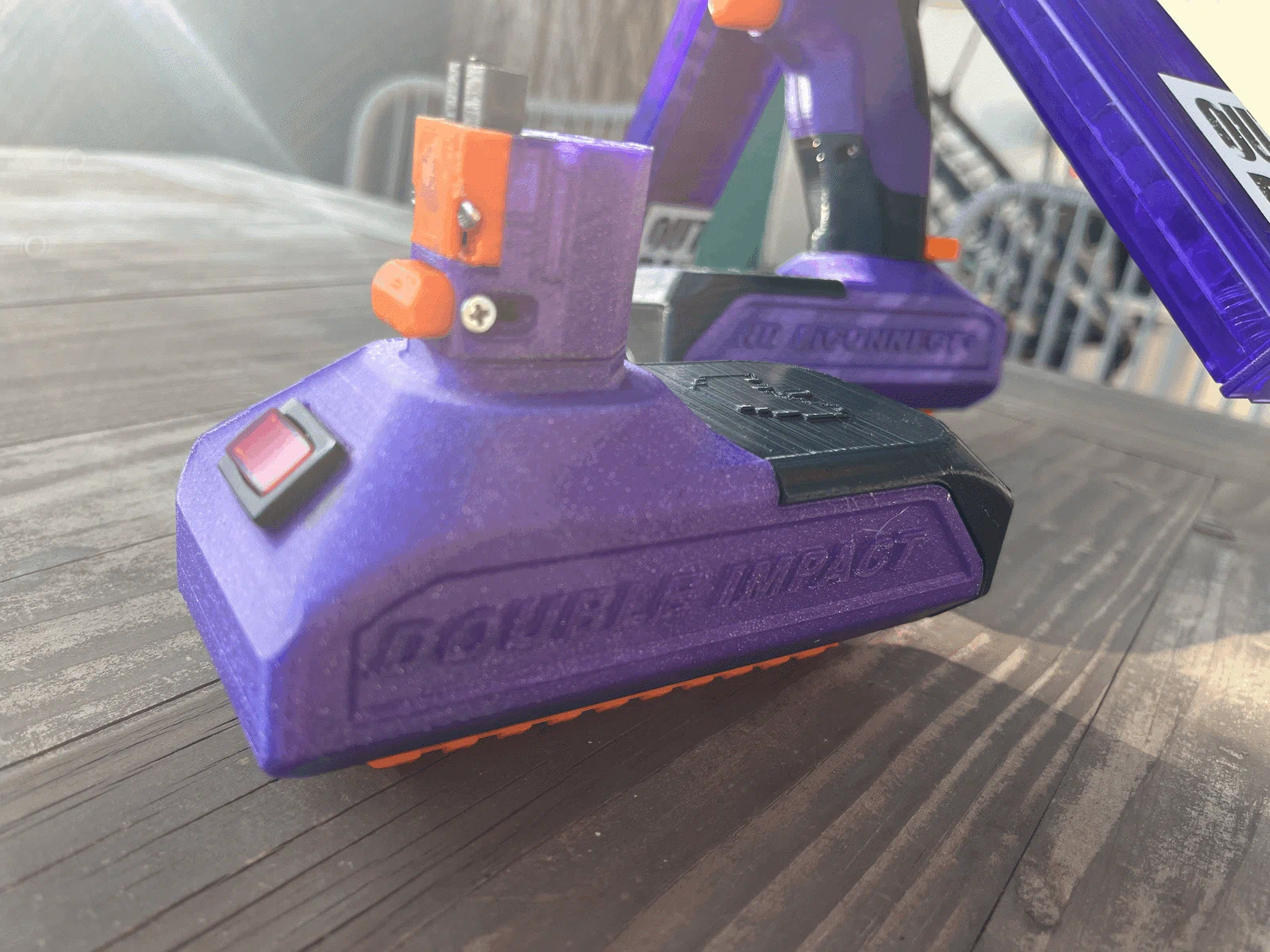

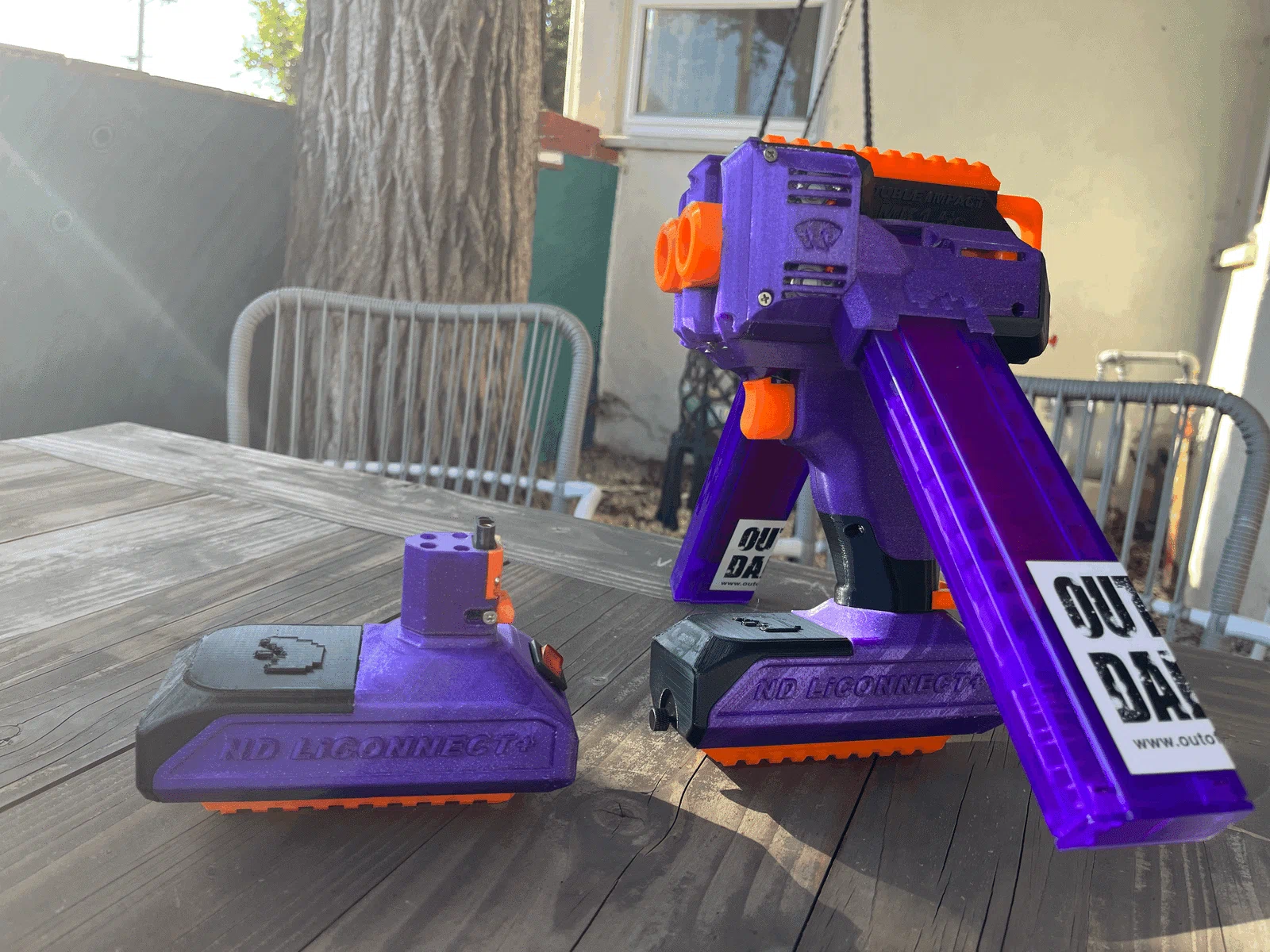

Pin tối đa 1800mah, đặt trong khay pin dạng module tháo lắp nhanh không cần dụng cụ (toolless), có tuỳ chọn công tắc an toàn.

Cò (trigger) 3 tầng với điều khiển pusher độc lập (cho phép chỉ bắn một bên của blaster).

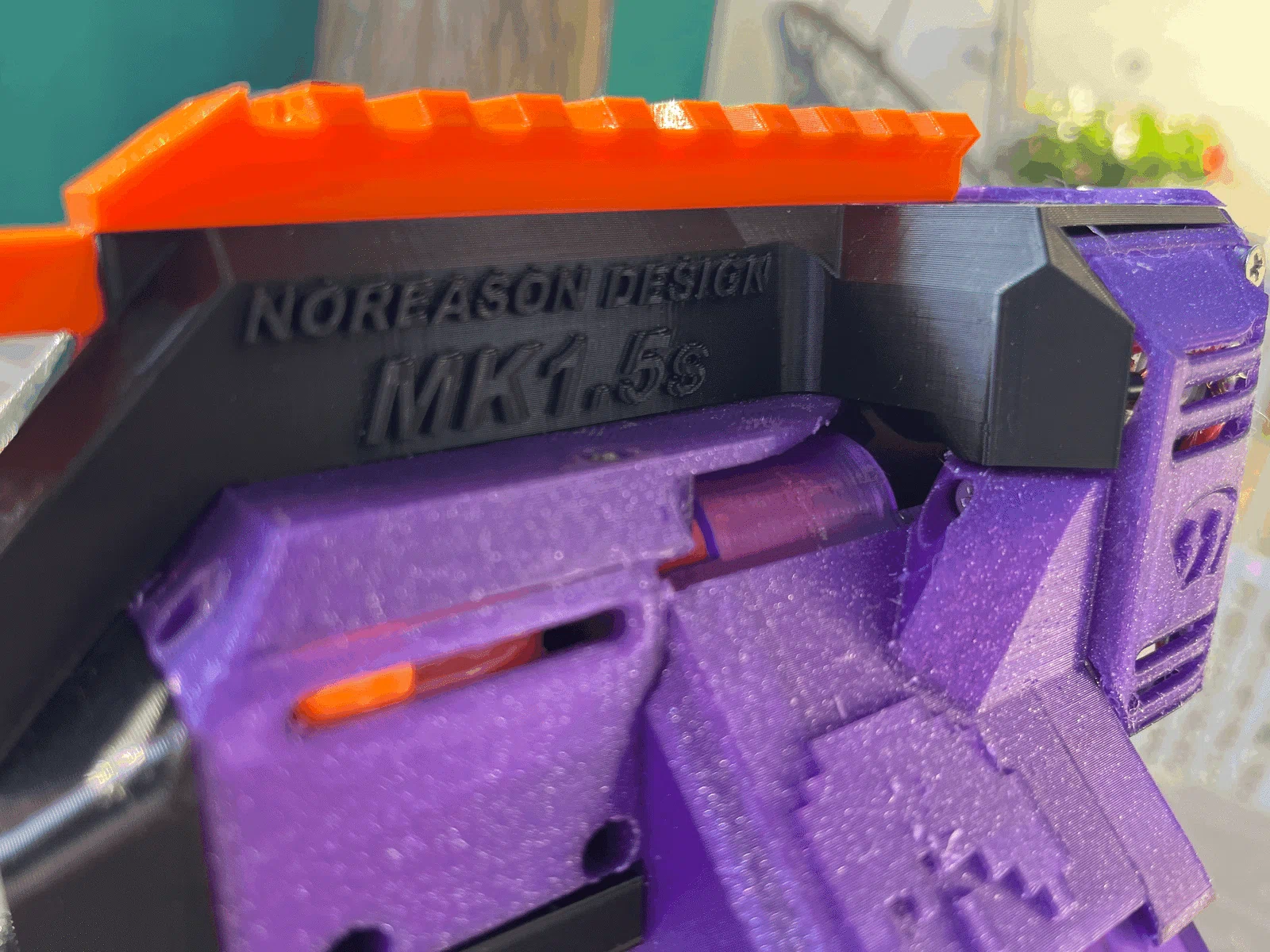

Picatinny phía trên và picatinny phía dưới trên khay pin để gắn phụ kiện.

Tương thích dây 16AWG cho mạch motor 130 và 18–20AWG cho mạch motor pusher.

Danh sách hardware, hướng dẫn in+lắp+wiring, và file STEPS nằm trong mục “OTHER FILES”

Cảm ơn đặc biệt OFD vì thiết kế flycore quá xuất sắc, và cảm ơn Electric Squid cùng Wunkybun đã giúp beta test blaster ở Armageddon và góp ý!

Nếu bạn có câu hỏi hay góp ý, có thể liên hệ mình qua @noreason702 trên discord.

CÁC BẢN SỬA (REVISIONS):

12/17/23: Phát hiện mình lỡ upload nhầm khay heatset insert dùng file cũ (không-heatset), đã sửa.

1.6.1 9/17/23

-Đổi lỗ cho grip switch về đúng bề ngang.

-Sửa lỗ và chiều dài ốc của battery tray, thêm flycore heatset insert vào tray.

-Chỉnh lại chiều dài lỗ ốc ở nhiều chi tiết khác nhau (được đánh dấu trong file là 1.6.1) để phù hợp với ốc hơn.

-Chuyển sang dùng ốc 8mm và 10mm để xử lý vấn đề độ dài ốc.

-Sửa lỗi trong sơ đồ wiring theo ngữ cảnh.

-Thêm chiều dài lò xo thực tế và OD trong assembly guide.

Cảm ơn FIB đã giúp lần ra các vấn đề này!

Update 8/30/23: Để đảm bảo các claim cho chính xác, mình không còn khuyến nghị dùng băng trên 20 viên cho cấu hình 3000rpm nữa vì lực cản quá lớn. Pusher dưới 3000rpm thì chắc vẫn ổn.

1.6.0 8/28/23

-Tạm biệt hệ Imperial, chào hệ metric! Toàn bộ thiết kế đã được chỉnh để thay ốc 4-40 bằng ốc M3 hoặc M2.6!

-Chuyển từ lò xo bút Pilot G2 sang lò xo catch của Lynx vì loại này thường dễ mua hơn từ các nhà cung cấp hobby chuyên dụng.

-Bổ sung gia cường cho các flywheel cage để loại bỏ độ flex nhẹ từng có trước đây.

-Một số thay đổi ở các đoạn rail và nắp trên.

-Kiểm tra và cải thiện tolerance nhỏ.

-Thêm design guide để triển khai khay pin custom với file adapter của mình.

1.5.2 8/7/23
-Chỉnh nhẹ các magwell mới để chúng thật sự fit với các khe vent rộng hơn :P.

-Chỉnh mag release để hoạt động với magwell đã chỉnh.

Update 8/5/23: Đã xác nhận tương thích băng Tachi và Koda!

1.5.1 8/1/23
-Thêm các cần magazine release để tăng tương thích với talon không chuẩn.

-Thêm đoạn hướng dẫn lắp cho mag release mới.

-Tăng bề ngang khe vent cho motor thêm 2mm để việc hàn dây bên trong dễ hơn (trong tolerance).
