Hộp lọc khí bên trong cho Qidi Q1 Pro

Một hệ thống lọc khí tuần hoàn đơn giản cho Qidi Q1 Pro. Tận dụng lại quạt và linh kiện có sẵn để bịt kín khoang máy in, đồng thời loại bỏ hạt bụi và các chất hoá học trong khoang kín trong lúc in.

So với các thiết kế khác, mẫu này được bắt cứng trực tiếp lên thân máy và chừa khoảng hở rộng rãi với bàn in.

Các linh kiện cần thêm

• 4x ốc máy M3, dài 18–20 mm
• 4x insert ren nhiệt M3x4x5 (chuẩn Voron phổ biến)
• 2x lọc HEPA kích thước 80x40x15, loại dùng trong BentoBox filter
• (Tuỳ chọn) hạt than hoạt tính, không chứa axit (acid-free)

In 3D

Nên in bằng filament chịu nhiệt cao (ABS, nylon, PC). Bản prototype in bằng ABS-GF và PC-CF, cả hai đều chạy ổn.

Đặt thân lọc chính (main filter body) úp ngược xuống bàn in; thường sẽ in được mà không cần supports.

Phần nắp trượt phía dưới (bottom cover slide) có thể cần chỉnh nhẹ tuỳ theo đặc tính filament để ôm khít. Mình thấy cần bù +/- 1 mm theo chiều rộng giữa ABS và PC.

Sau khi in xong, tháo 4 tấm support “thiết kế” khỏi thân lọc chính: 1 tấm che cửa xả của quạt, 1 tấm nằm bên trong khoang quạt, và 2 tấm che 2 lỗ gắn lọc.

Lắp ráp

1. Ép nhiệt 4x heat-set threaded inserts vào các lỗ trên phần gá quạt của thân lọc chính.
2. Tháo tấm lưng của máy in, rút giắc và tháo quạt tuần hoàn (giắc màu xanh).
3. Dùng 4x ốc M3 bắt quạt tuần hoàn vào thân lọc, để mặt có sticker quay ra ngoài.
4. Đẩy 2x HEPA filters vào hai lỗ gắn lọc trên thân lọc chính.
5. (Tuỳ chọn) Đổ hạt than hoạt tính vào khoang đáy của thân lọc chính, phía sau vị trí gắn HEPA.
6. Trượt nắp (cover slide) vào đáy của thân lọc chính.

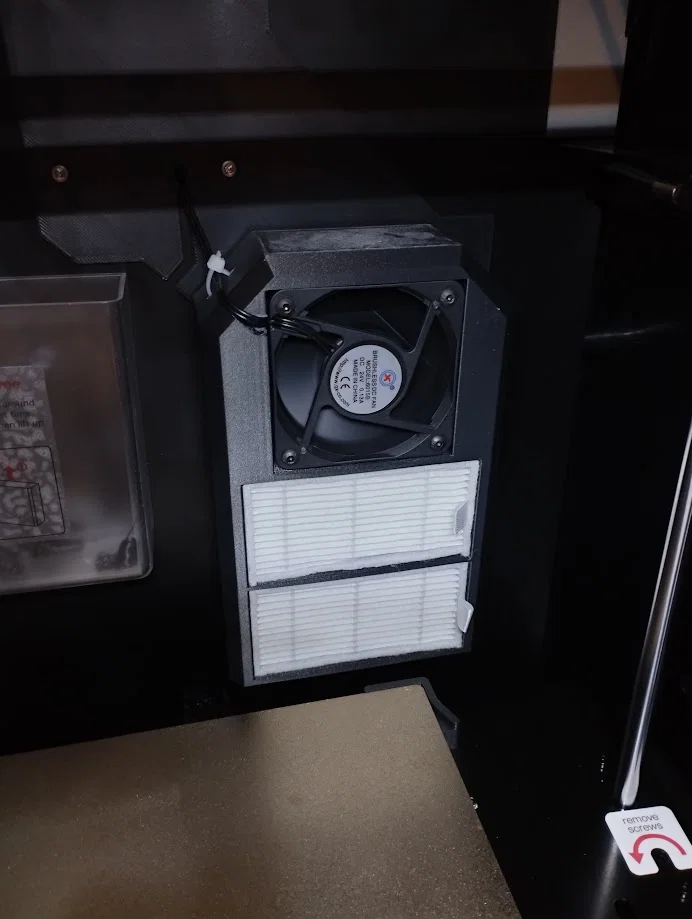

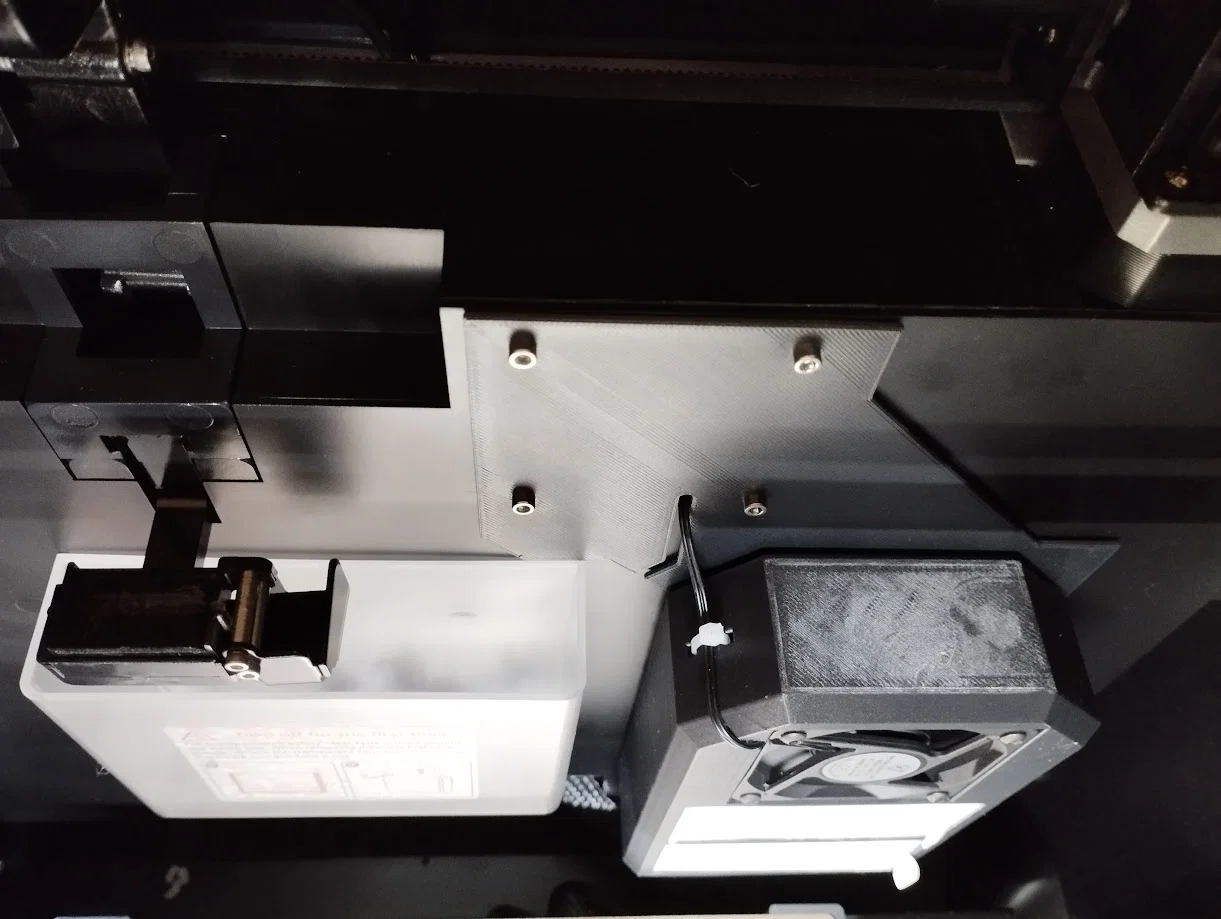

7. Luồn dây quạt qua khe trên base plate, rồi bắt base plate vào mặt sau máy in bằng đúng ốc bắt quạt zin. Dây sẽ vừa đủ dài để giữ tấm lại một cách nhẹ nhàng. Xem hình để tham khảo.
8. Cắm lại quạt vào cổng màu xanh. Dây sẽ vừa đủ để tới.
9. Bó gọn phần dây dư bằng dây rút (cable tie) luồn qua rãnh trên thân lọc chính.

Cách dùng

Quạt tuần hoàn (trước đây thổi khí trong khoang ra phía sau máy) giờ sẽ đúng nghĩa là tuần hoàn và lọc không khí. Bật quạt này khi in để lọc khí trong khoang mà không bị thất thoát nhiệt.

Bạn có thể chỉnh Machine G-code trong slicer để tự động bật/tắt quạt, ví dụ:

SET_FAN_SPEED FAN=chamber_circulation_fan SPEED=255

để bật quạt trong Machine start G-code, và

SET_FAN_SPEED FAN=chamber_circulation_fan SPEED=0

để tắt quạt trong Machine end G-code.
