Combined Drawer Drill Index – Khay chia mũi khoan cho ngăn tủ

Mình khá thích mấy bộ drill index tiêu chuẩn 115 món kiểu kết hợp mũi khoan letter, fractional và gauge (A-Z, 1/16-½, và 1-60). Tuy nhiên, nhược điểm là không có chỗ tiện để cất các mũi bị trùng size, và mình luôn thấy việc chia ra 3 loại đó hơi “tùy hứng”. Nhiều lúc mình chỉ quan tâm tới kích thước dạng decimal. Một giải pháp hay gặp là dùng Huot indexes, nhưng sức chứa của nó nhiều hơn nhu cầu trong xưởng tại nhà của mình (nên chiếm chỗ nhiều hơn mức cần). Ngoài ra, nó chỉ phân loại theo letter, fractional và gauge (và metric!).

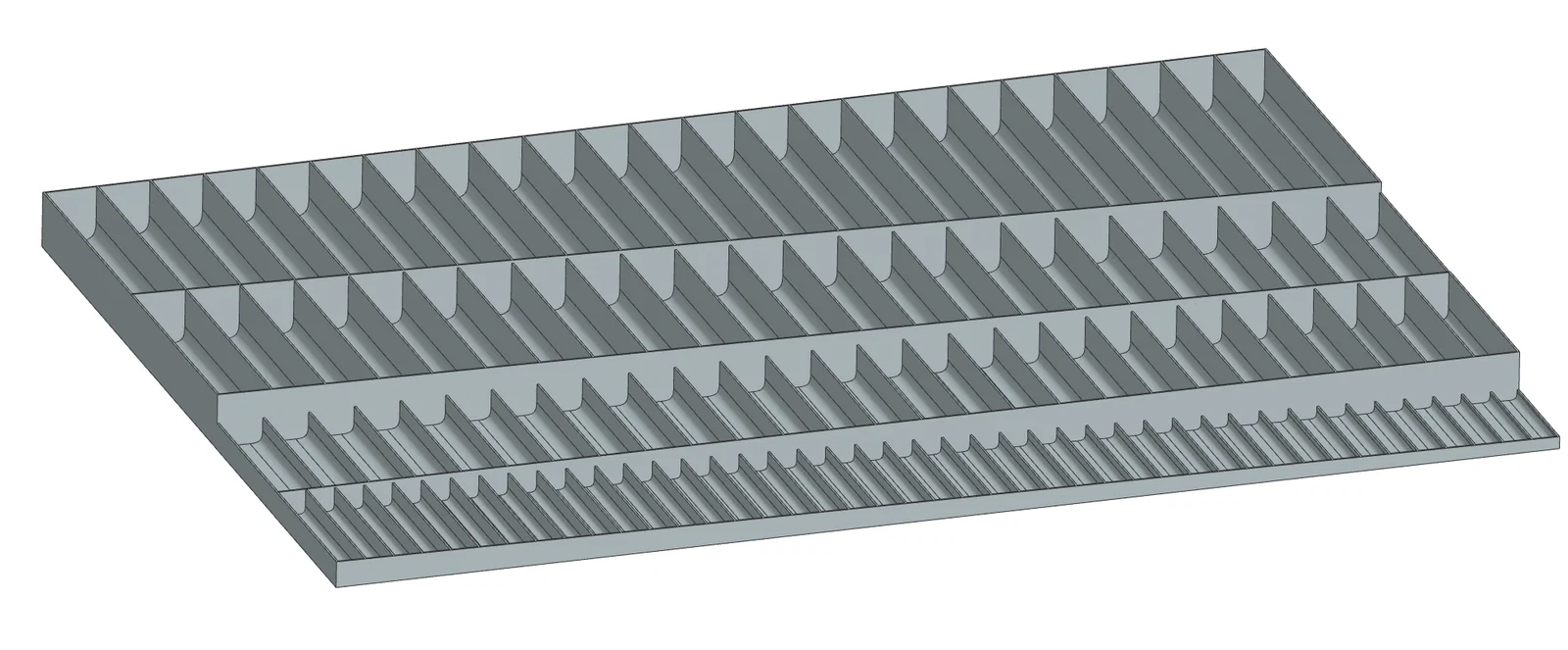

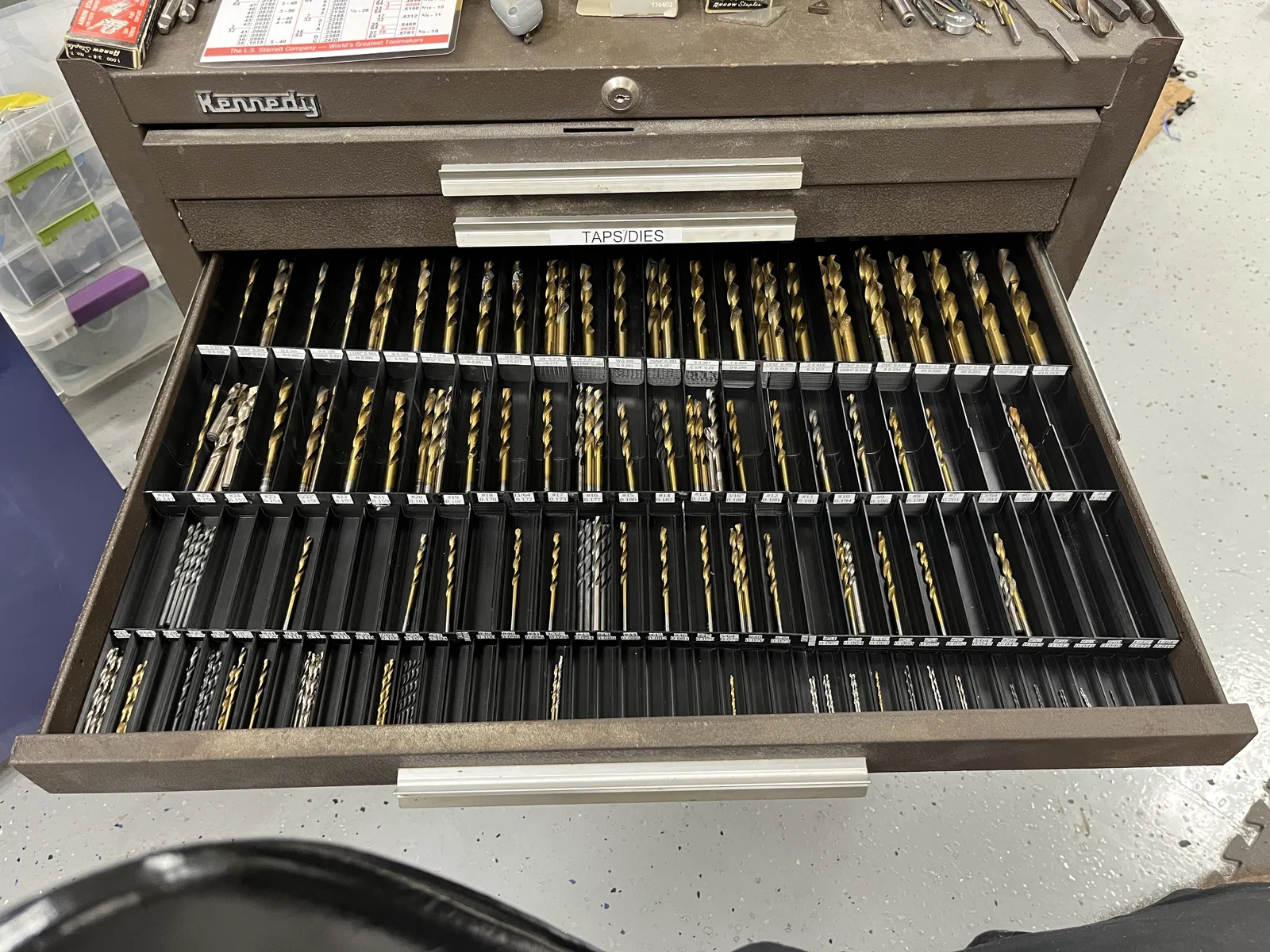

Mình thiết kế mẫu này theo kiểu đan xen (interlaced) các mũi letter, fractional và gauge dựa trên kích thước decimal của mũi khoan standard jobber length. Kích thước được canh cho hộc tủ Kennedy 25"x18.5", nên với tủ khác có thể cần scale nhẹ. Số lượng ngăn cho mỗi size cũng thay đổi, để tới size lớn nhất (½") thì chỉ chứa được khoảng 5 mũi. Các ngăn có kích thước giống nhau được gộp lại (ví dụ: E và ¼").

Sau khi in xong mình không dán chúng lại với nhau vì đã thiết kế ít khe hở (little clearance). Mình in, cán (laminated), cắt, rồi dán nhãn lên từng ngăn.

Mình có kèm các file STL in gốc, làm trên UMS5. Máy này có thể có khổ in lớn hơn mức trung bình, nên mình cũng kèm file STP để mọi người có thể cắt (split) model ra cho phù hợp với kích thước bàn in của máy mình.
