Ống dẫn exhaust Saturn 4 Ultra (S4U) ra ống vent & ngàm quạt PC

Đây là các chi tiết để làm một hệ thống thông gió, bạn chỉ cần 1 quạt PC 80mm (mình dùng củ sạc điện thoại để chạy), ống thông gió đường kính 80mm và vài con ốc lục giác (hex-nuts) với bu-lông.

Mình dùng cho Elegoo Saturn, nhưng cũng xài cho in FDM nữa. Mars 5 chắc cũng có cổng exhaust cùng đường kính.

Phần nắp máy (printer lid) và phần printer-out cần support một chút nhưng rất ít.

Printer-out01 gắn vào cổng trên máy in, printer-pipe-connector lắp vào đầu ống và gắn vào đó bằng cách xoay để khóa giữ vị trí. Mình dùng dây rút (zip tie) để siết cho chắc trong ống. Ở đầu còn lại của ống, gắn fan01-vent-inout và cũng siết bằng zip tie, rồi bắt vào quạt PC (mình dùng quạt SUNON 80x80x25mm EF80251S1-A99 12V 2pin) là xong cơ bản—nếu bạn không ngại để quạt chạy ở bên ngoài.

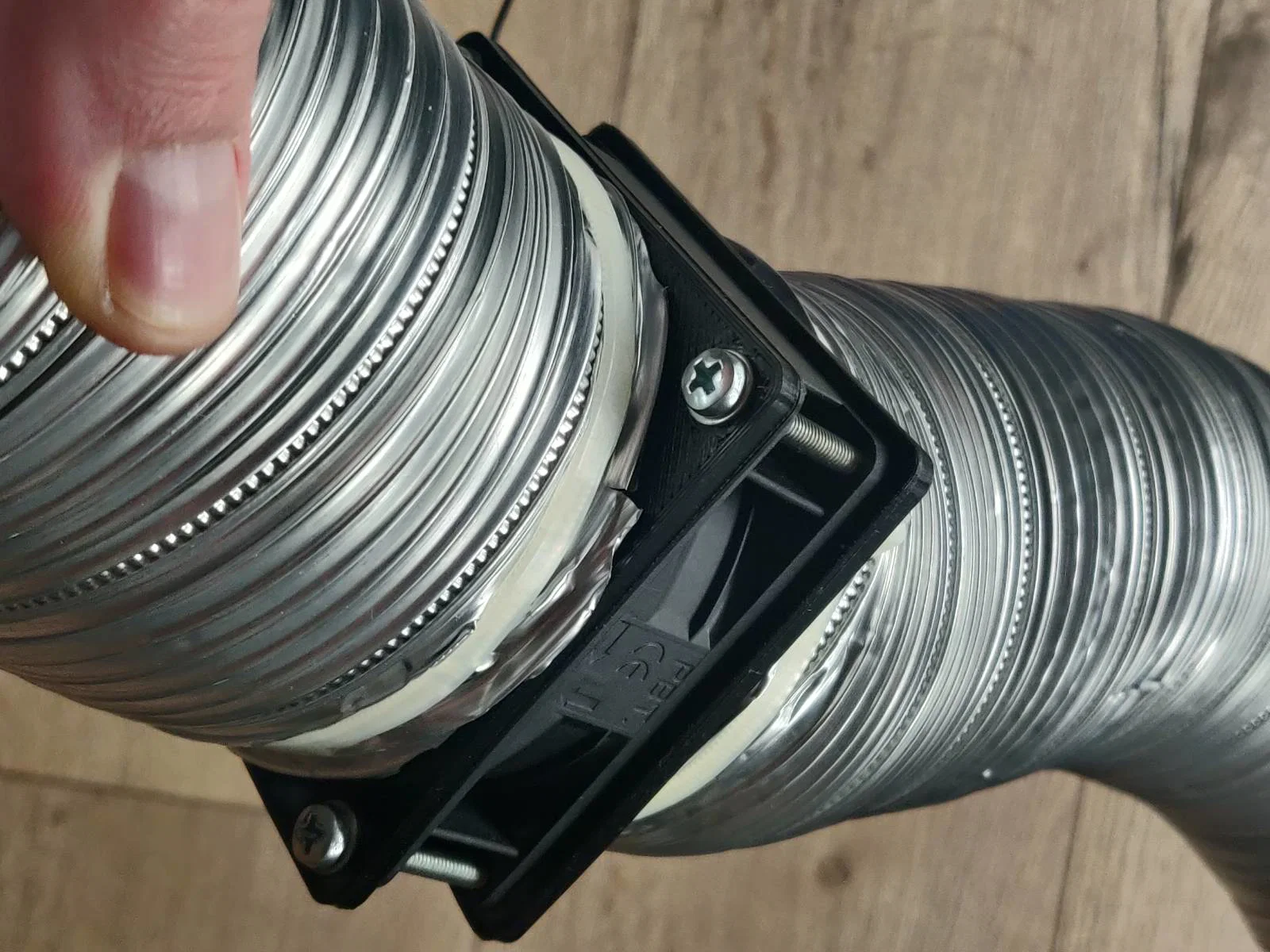

Nếu muốn “xịn” hơn, lấy thêm một đoạn ống nữa, in thêm một cái fan01-vent-inout, gắn vào phía còn lại của quạt như hình cover photo và cho ống chạy ra ngoài thay vì để quạt PC trần không được che chắn.

Phần gắn quạt dùng bu-lông 4mm, còn phần printer-exhaust dùng 3mm vì ren của cổng exhaust S4U là như vậy.
