KDS-MAC (Toy Blaster bolt-action văng vỏ đạn, shell ejecting)

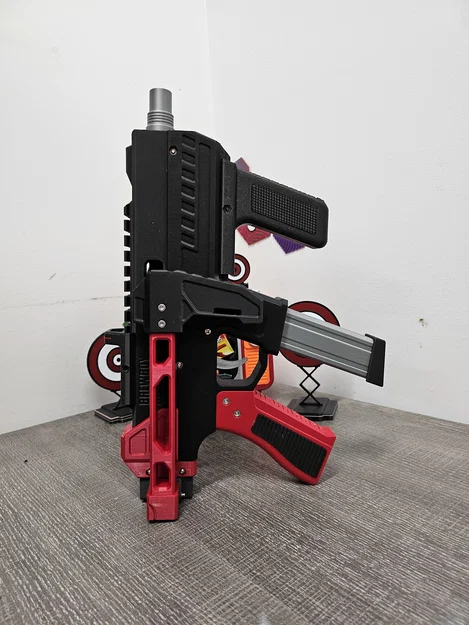

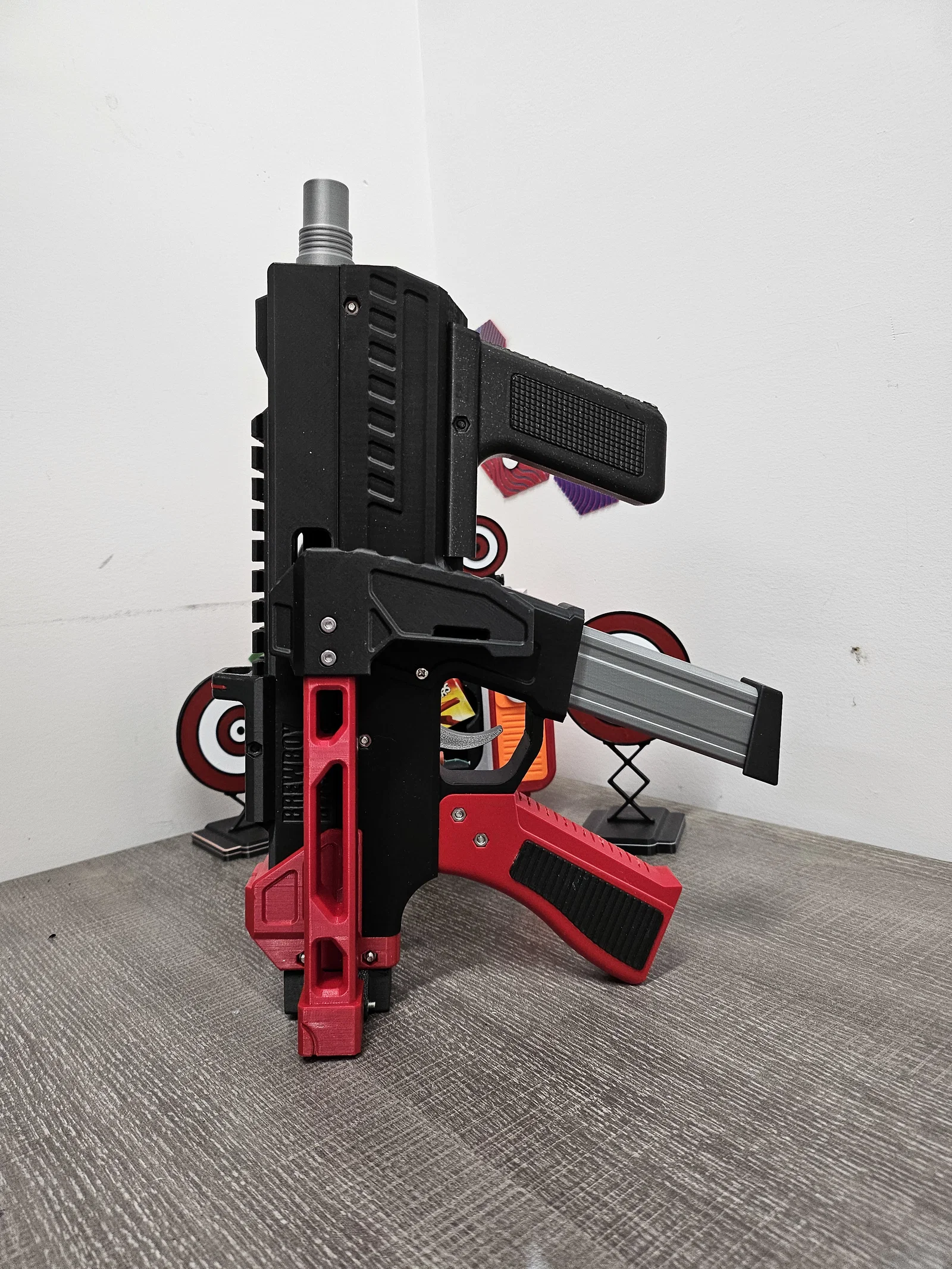

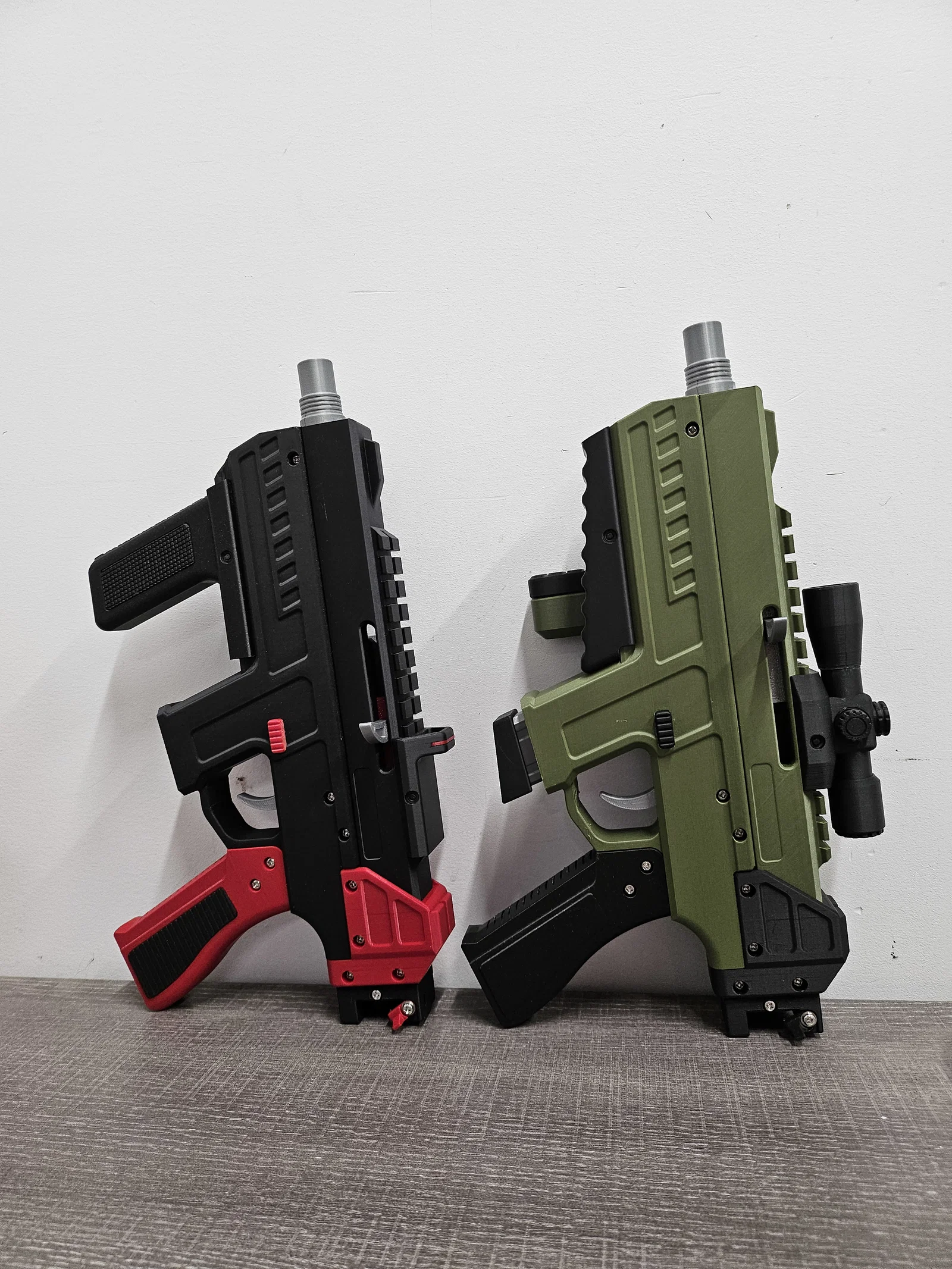

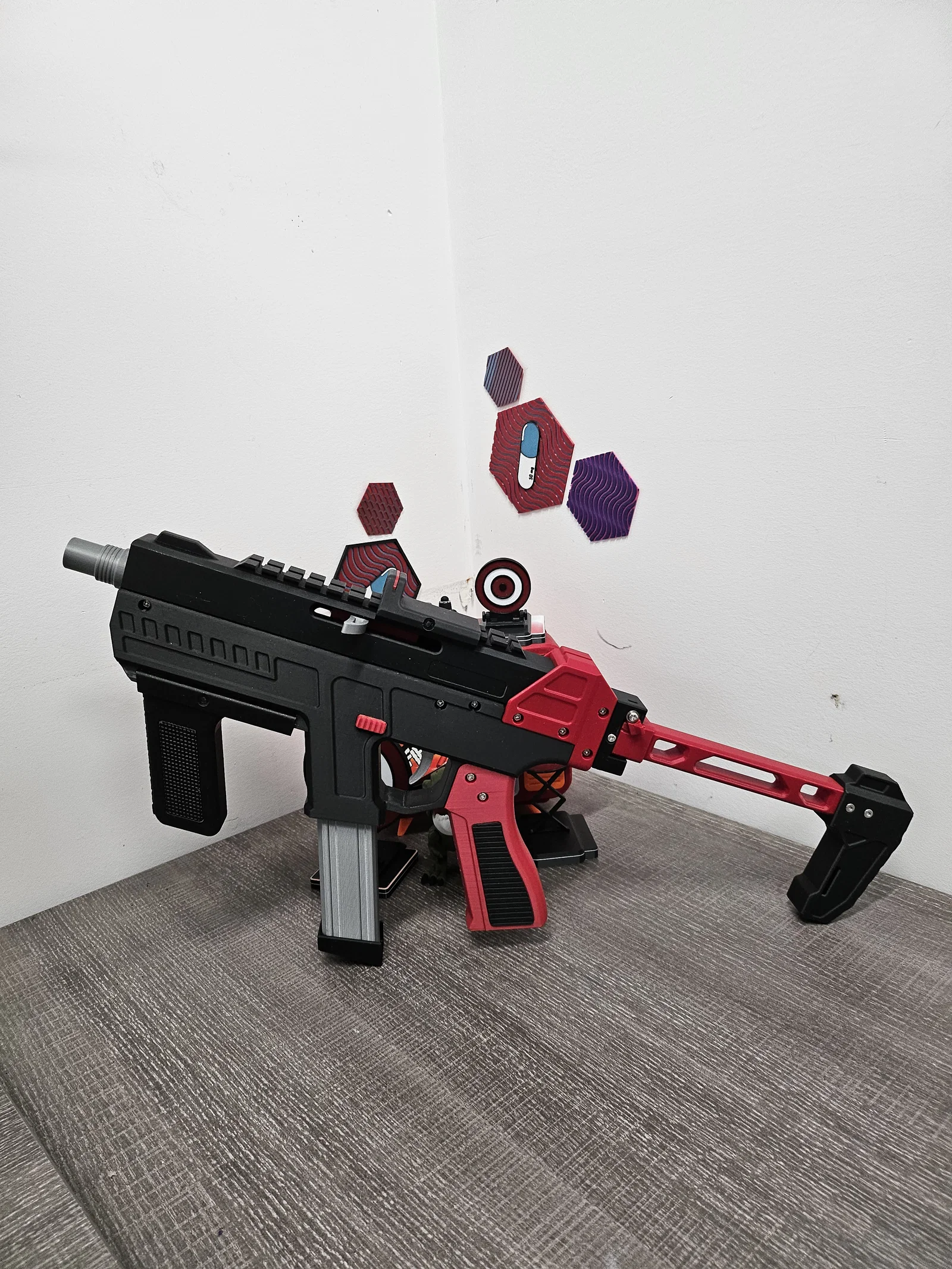

KDS-MAC Toy Blaster: A.K.A - Plinker V3.5

Đây là cây blaster thứ hai trong dòng V3 (shell-ejecting) của mình, chuyên để plinking trong nhà. Mình đã kèm đầy đủ file .STEP để chất lượng in tốt hơn và dễ chỉnh sửa! Nếu bạn từng làm mấy mẫu blaster khác của mình rồi thì lắp sẽ khá dễ. Còn nếu bạn chưa quen thì mình sẽ cố gắng up video hướng dẫn build sớm.

TÍNH NĂNG (FEATURES):

• Vận hành kiểu bolt-action.
• Đạn in 3D (Printed Ammunition).
• Cơ chế văng vỏ (shell ejecting) chân thật.
• Lực vừa phải, an toàn để chơi trong nhà.

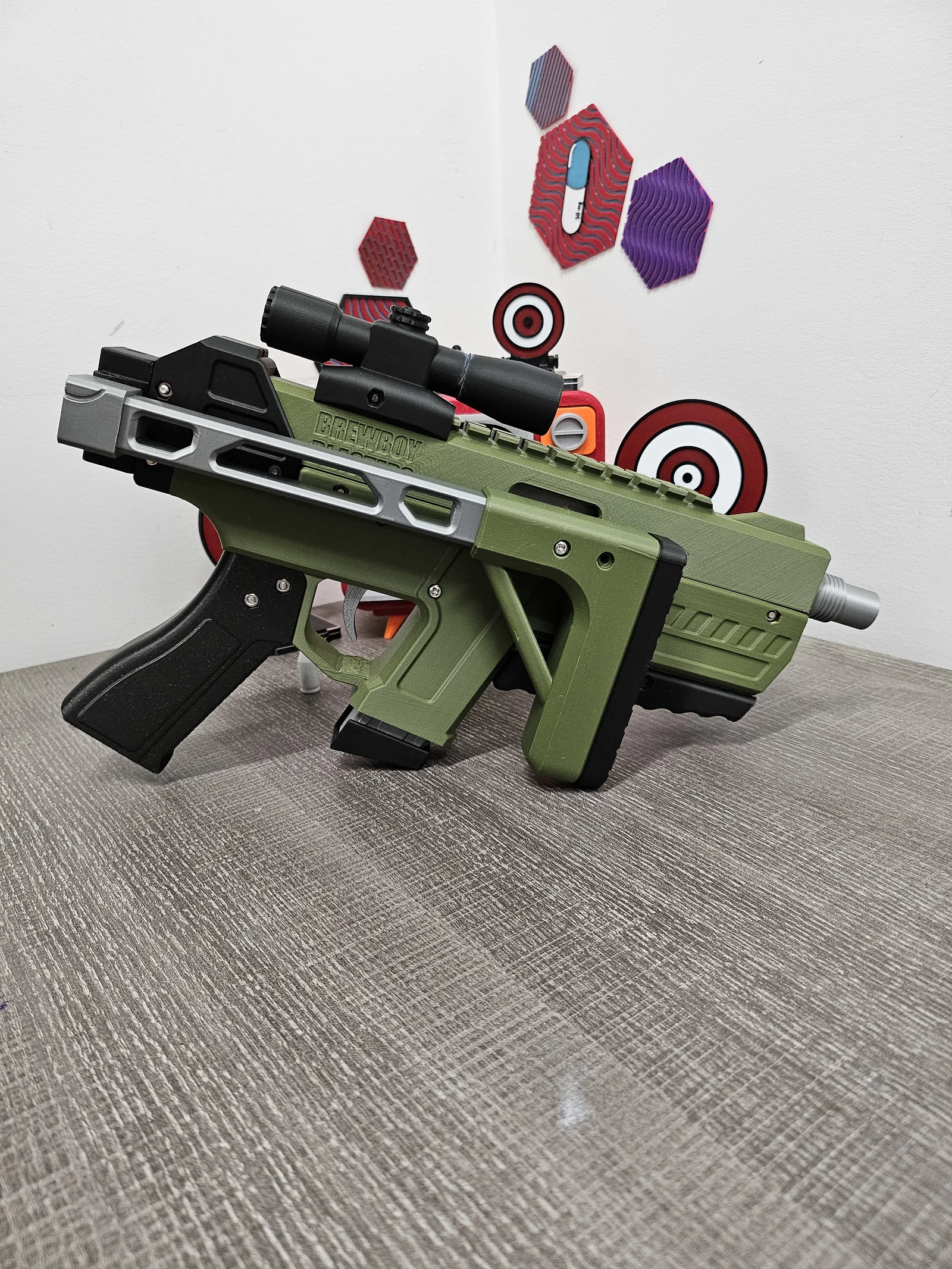

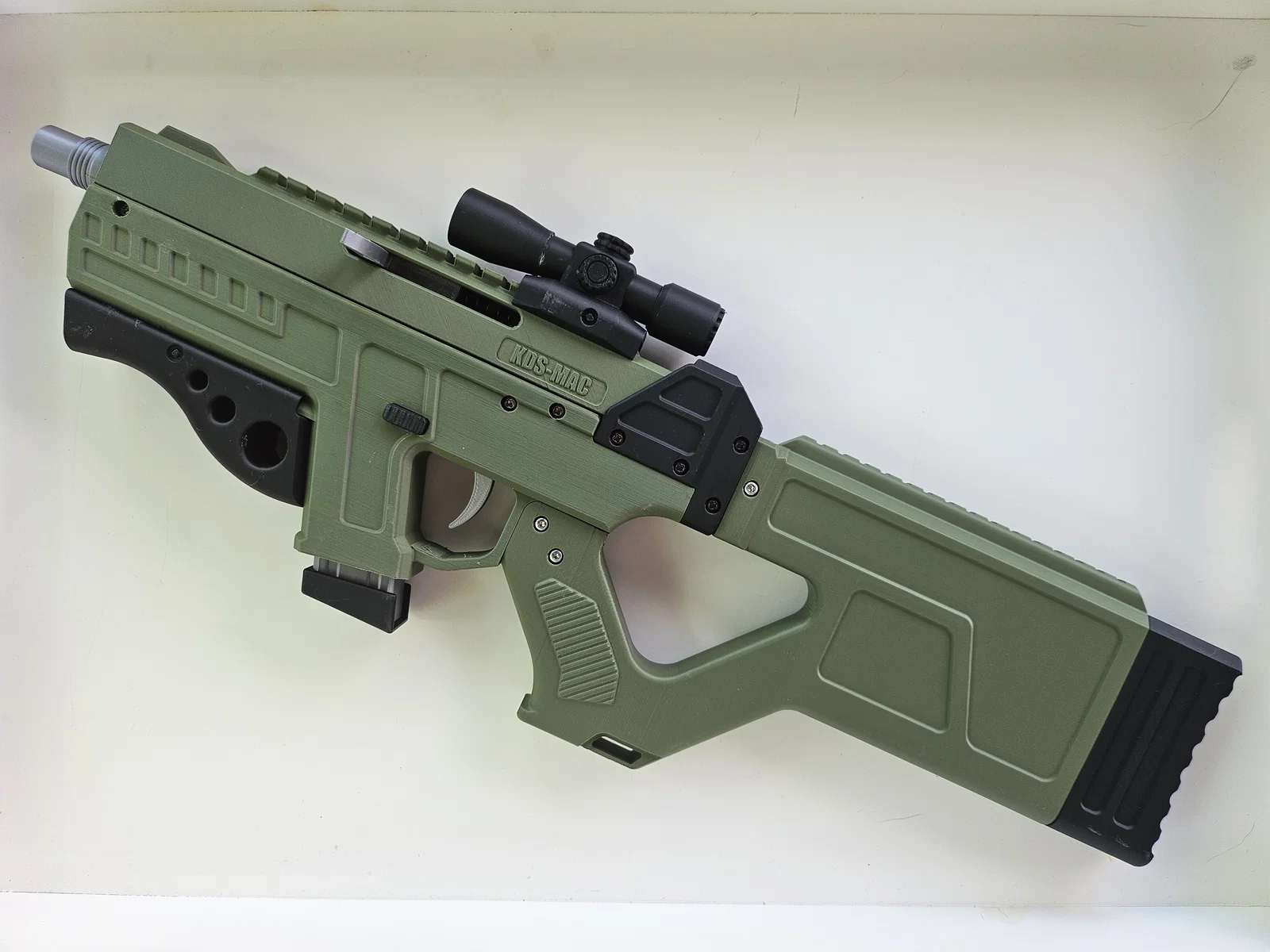

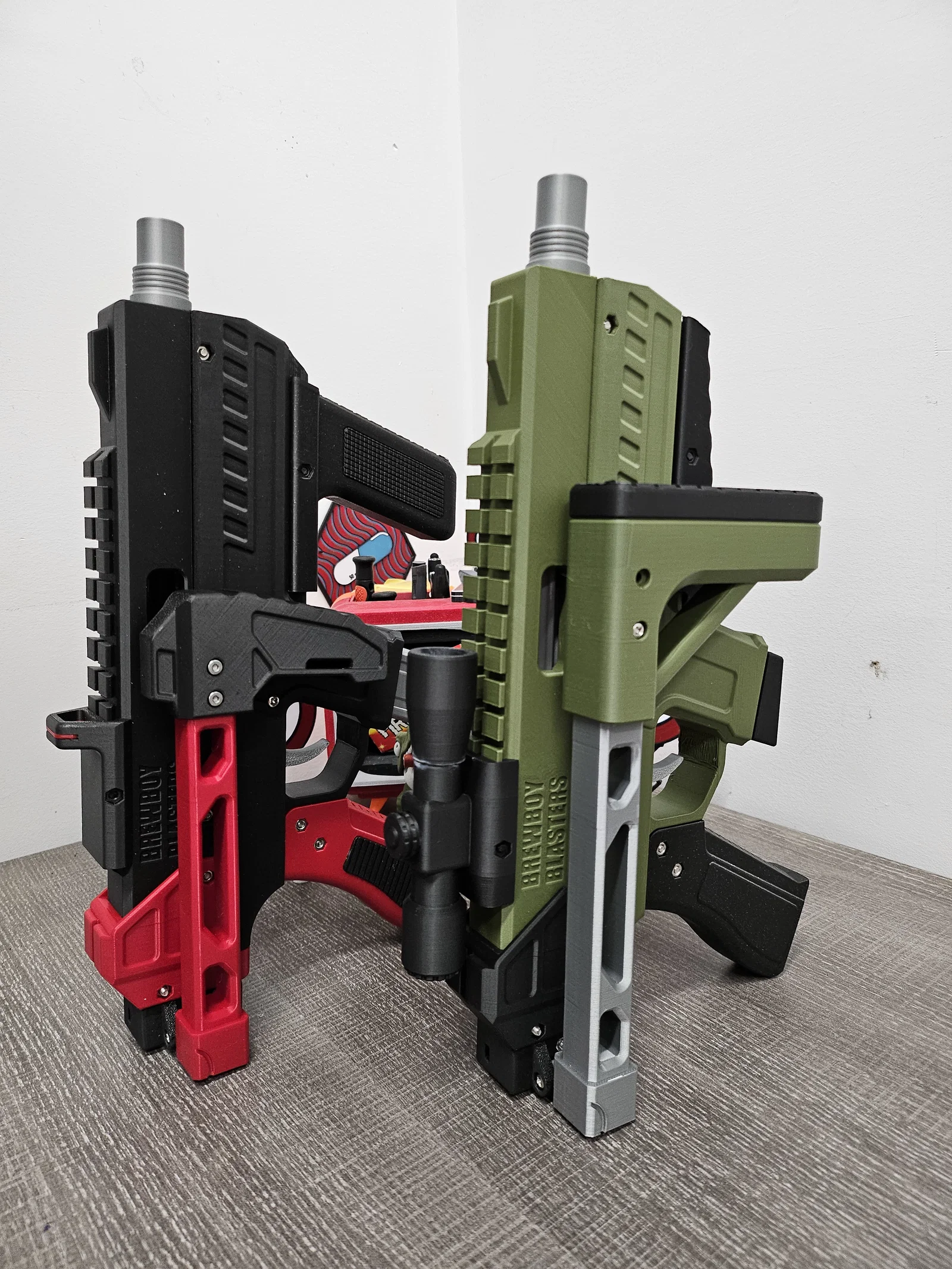

• 2 tuỳ chọn optic (Dot sight & Scope).

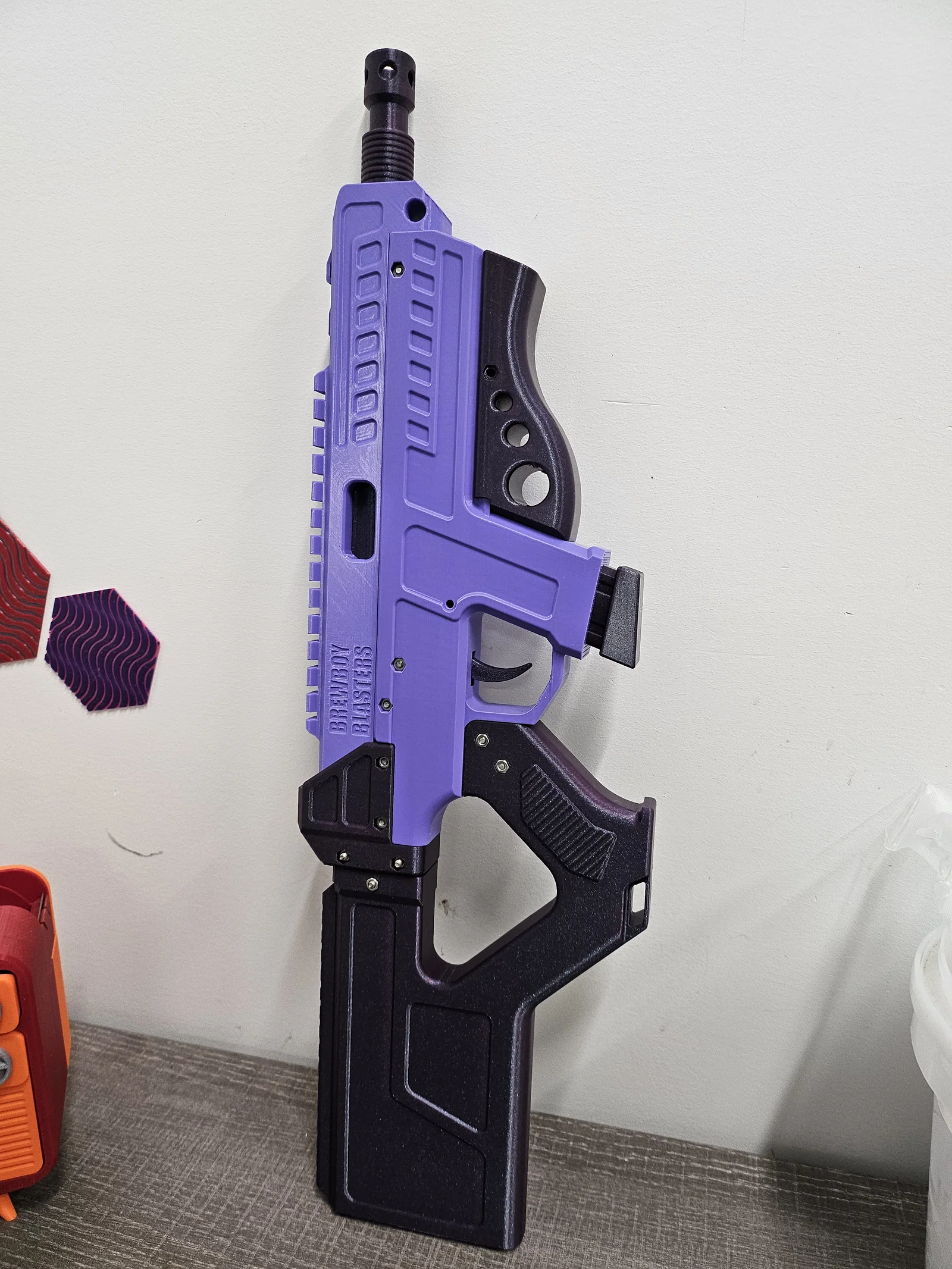

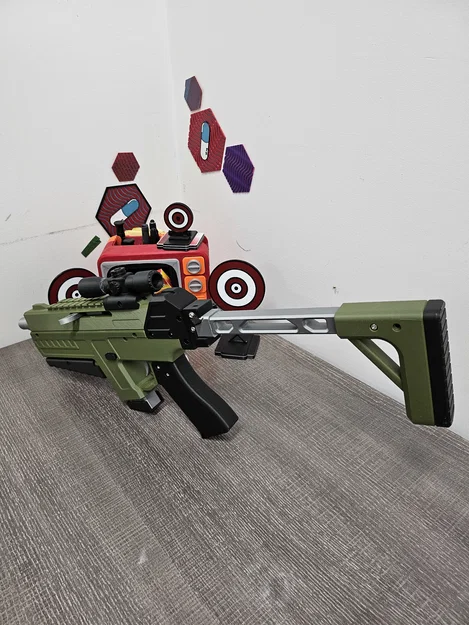

• 2 tuỳ chọn báng gập.
• 2 tuỳ chọn tay cầm trước (foregrip).

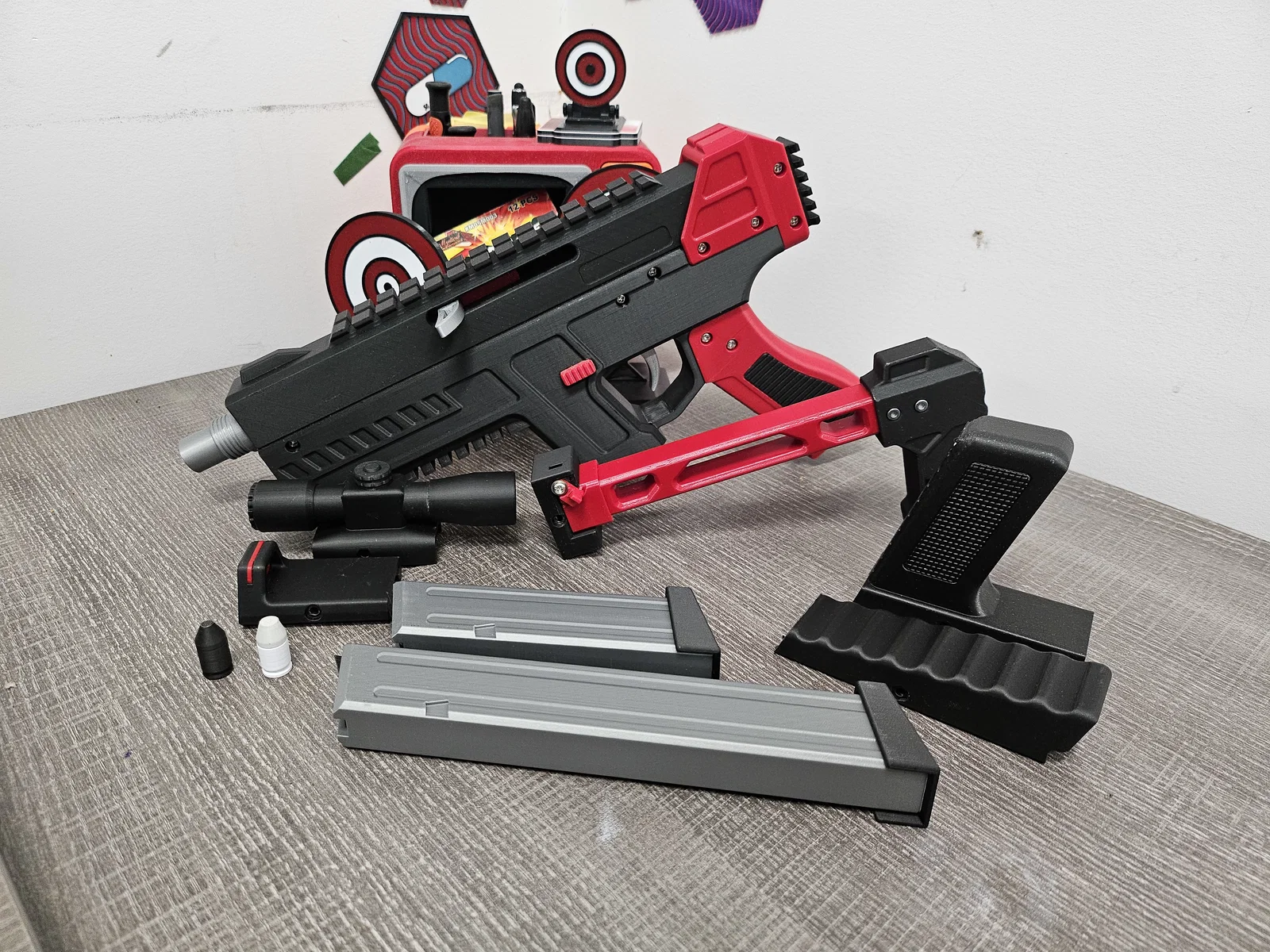

• 2 kích cỡ băng đạn.

ASSEMBLY VIDEO:

Test Video:

CÁC PHẦN IN 3D (PRINTED PARTS):

Part:

Walls:

Infill %:

Supports?:

Purpose:

Lower Frame

3+

15

Organic Hybrid

Giữ cụm cò (trigger assembly), chốt giữ băng (magazine catch) và băng đạn.

Upper Frame

3+

15

Organic

Giữ cụm bắn (firing assembly) và có sẵn ejector tích hợp.

Bolt

4+

15

Normal

Đẩy đạn từ băng lên và vào nòng; đồng thời có extractor ở phía trước để kéo vỏ đã bắn về phía ejector.

Striker

4+

15

Normal

Đẩy viên đạn ra khỏi vỏ và phóng nó ra khỏi nòng.

Trigger

4+

15

None

Tác động vào striker latch để “bắn” blaster.

Striker Latch

4+

15

None

Giữ striker ở trạng thái lên cò (cocked) và reset cò.

Rear Frame

3+

15

Normal

Giữ lò xo bolt và lò xo striker đúng vị trí, đồng thời là điểm gắn rail.

Magazine Catch

4+

15

None

Giữ băng đạn tại chỗ và nhả băng khi bấm.

Charging Handle

4+

15

None

Trượt vào rãnh trên bolt và dán keo siêu dính (superglue) cố định, giúp người dùng lên cò.

Grip

3+

15

Organic

Chỗ đặt tay.

Grip Panel x 2 (Mirrored)

3+

15

None

Ốp trang trí cho grip, cho phép làm màu sắc nổi bật hơn hoặc dùng TPU.

Rail

4+

15

None

Điểm gắn cho cụm báng gập. Lắp trượt vào rear frame.

Muzzle

3+

15

None

Phụ kiện trang trí.

Foregrip

3+

15

None

Tay cầm trước dạng nghiêng.

Front Rail Cover

3+

15

None

Ốp rail trước dạng nghiêng.

Stock Hinge

4+

15

Organic or Normal

Gắn vào rail và là một phần bản lề cho báng gập, đồng thời chứa điểm gắn cho stock latch.

Stock Rail

4+

15

Organic

Tạo chiều dài cho phần báng.

Stock Butt

3+

15

None

Phần đuôi báng.

Stock Latch

3+

15

None

Khoá báng khi mở ra.

Magazine

3+

15

Organic

Chứa đạn.

Lift Table

3+

15

None

Nằm giữa lò xo băng và đạn, giúp canh góc đạn để cấp đạn đúng.

Magazine Spring Base

3+

15

None

Dùng cho băng dài để giúp căn giữa lò xo.

Magazine Base

3+

15

None

Đậy kín đáy băng.

Dot Sight

3+

15

Organic

Dot Sight - Reticle

3+

15

None

Scope - Middle

3+

15

None

Scope - Rear

3+

15

None

Scope - Front

3+

15

None

Scope - Top Knob

3+

15

None

Scope - Side Knob

3+

15

None

30 mm Pin

4+

15

None

Có thể dùng thay cho ốc M3x32mm để cố định foregrip và dot sight/scope.

PHẦN CỨNG (HARDWARE):

M3 NUTS & BOLTS:

Length (mm):

Number Needed:

16

1

20

2

22

3

25

9

32 (OPTIONAL)

2

Hex Nuts

16

LÒ XO NÉN (COMPRESSION SPRINGS): (Mình khuyên mua lò xo dài 300 mm rồi cắt theo kích thước cho bolt spring, striker spring & magazine spring. Lò xo cho magazine catch và striker latch có thể lấy từ bút bi/bút chì cơ):**

Length (mm):

Wire Diameter (mm):

Outer Diameter (mm):

Purpose:

105

0.8

10

Striker Spring

100

0.6

10

Bolt Spring (OPTIONAL)

90

0.6

10

Short Magazine Spring

130

0.6

10

Long Magazine Spring

15-20

0.4-0.5

<5

Magazine Catch

20-25

0.4-0.5

<5

Striker Latch Spring

Ốc/vít & Keo dán (Fasteners & Glue):

X-Ray các bộ phận (Parts X-Ray):

Các phần bên ngoài (External Parts):

Lò xo (Springs):
