Gaggiuino Front Mount Angled Screen – Giá đỡ màn hình nghiêng gắn mặt trước

Mình in trên Ender 3, dùng setting mặc định, chỉ đổi layer height 0.12mm và matte PLA (cho đẹp), infill gyroid 50%, và bật support cho các overhang >60 độ.

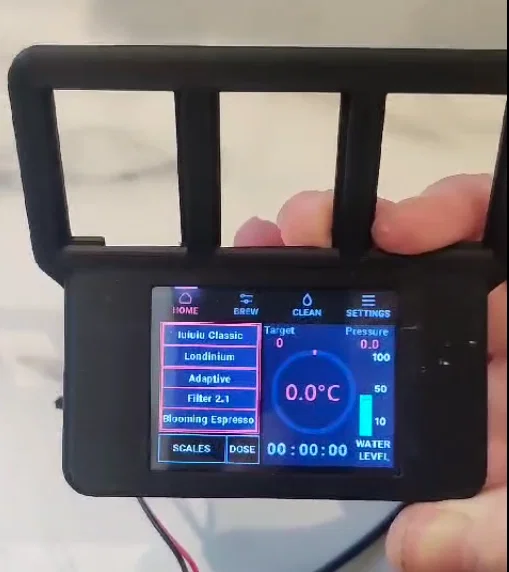

Màn hình trong bản này bị xoay 180 độ so với build mặc định, nên bạn cần mở file “nextion-lcd.HMI” từ GitHub (trong lcd-hmi) bằng Nextion Editor, bấm “Device” trên thanh công cụ rồi chọn “270 Horizontal” ở mục orientation trong menu Display, đồng thời chọn đúng thiết bị khớp với màn hình của bạn trong menu Device. Sau đó File > TFT Output, chép file xuất ra vào thẻ SD và upload lên màn hình như bình thường.

Sau khi in xong và gỡ support, mình dùng mỏ hàn để ép 4 cái insert ren M2 (đường kính ngoài 3.5mm & dài 4mm) vào các vị trí màn hình bắt vào vỏ. Nhớ canh đừng ép sâu quá kẻo làm phồng mặt ngoài hoặc xuyên luôn. Mình cứ kiểm tra xem insert đã “sub flush” chưa, chưa thì đẩy thêm chút. Mình cũng thấy dễ hơn nếu vặn sẵn một con ốc M2 vào insert rồi chấm mỏ hàn lên đầu con ốc đó, thay vì lỡ chạm trực tiếp vào nhựa làm hư bản in và dính mỏ hàn (cách làm thì chắc bạn sẽ có kiểu riêng).

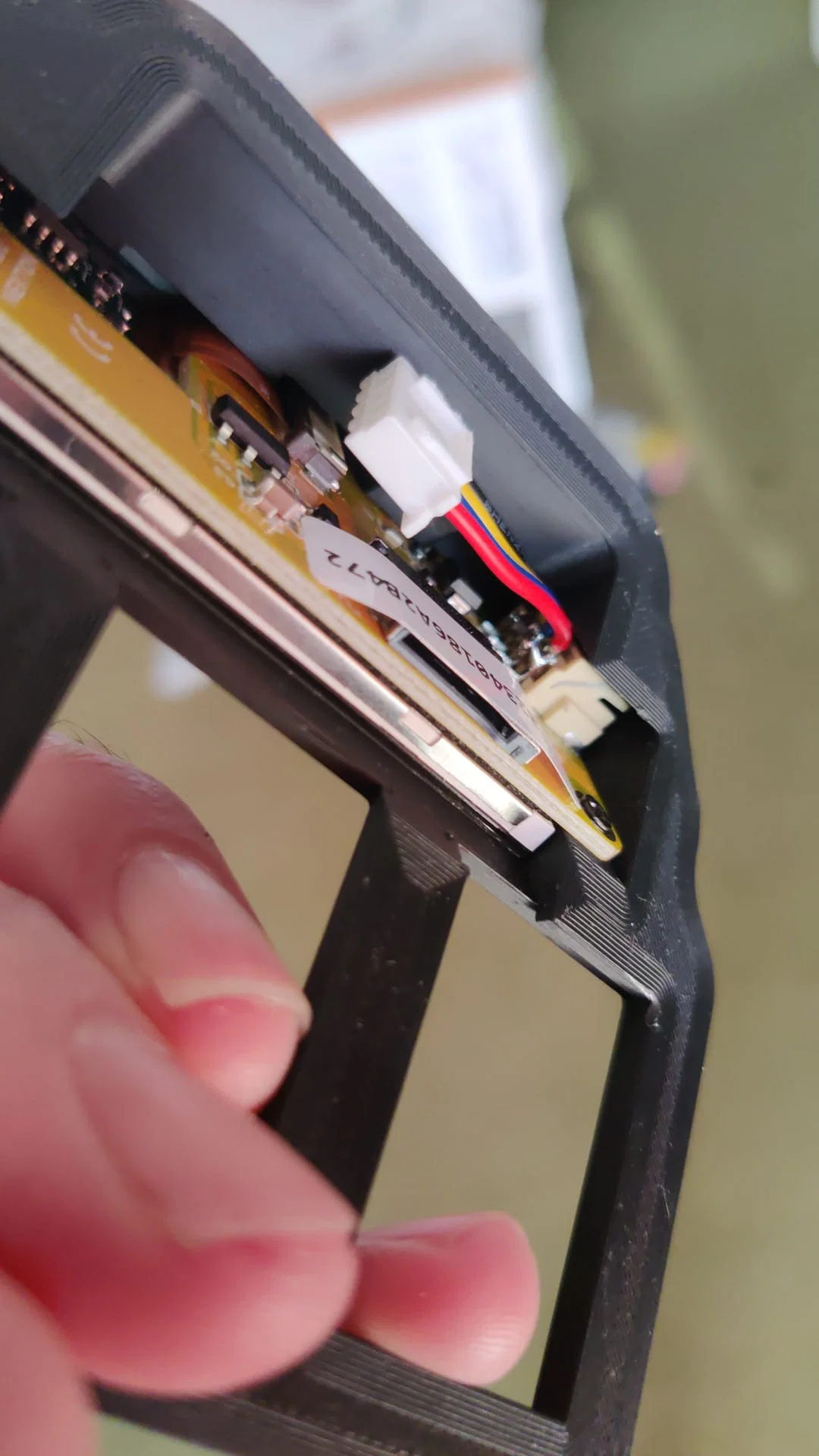

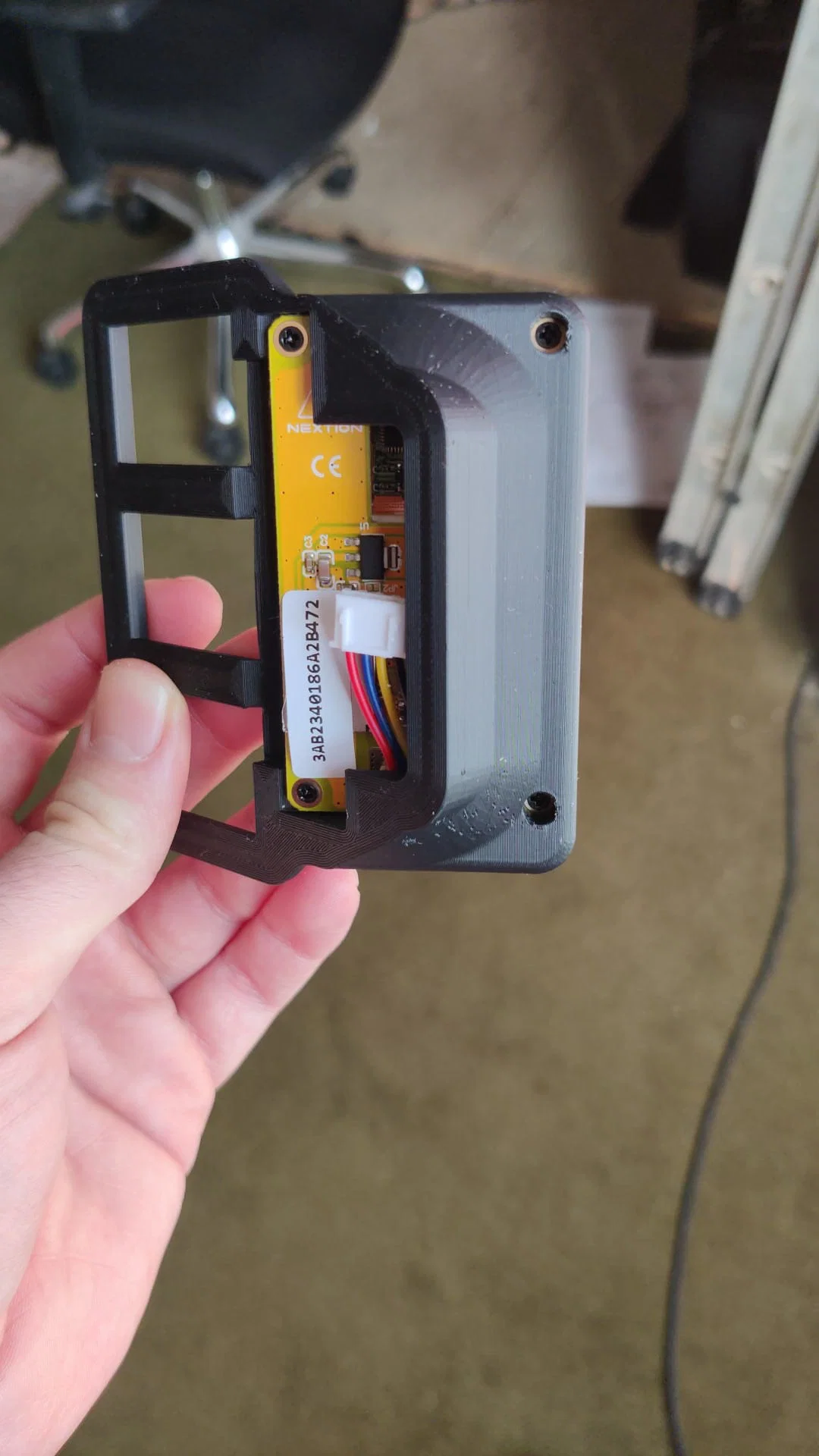

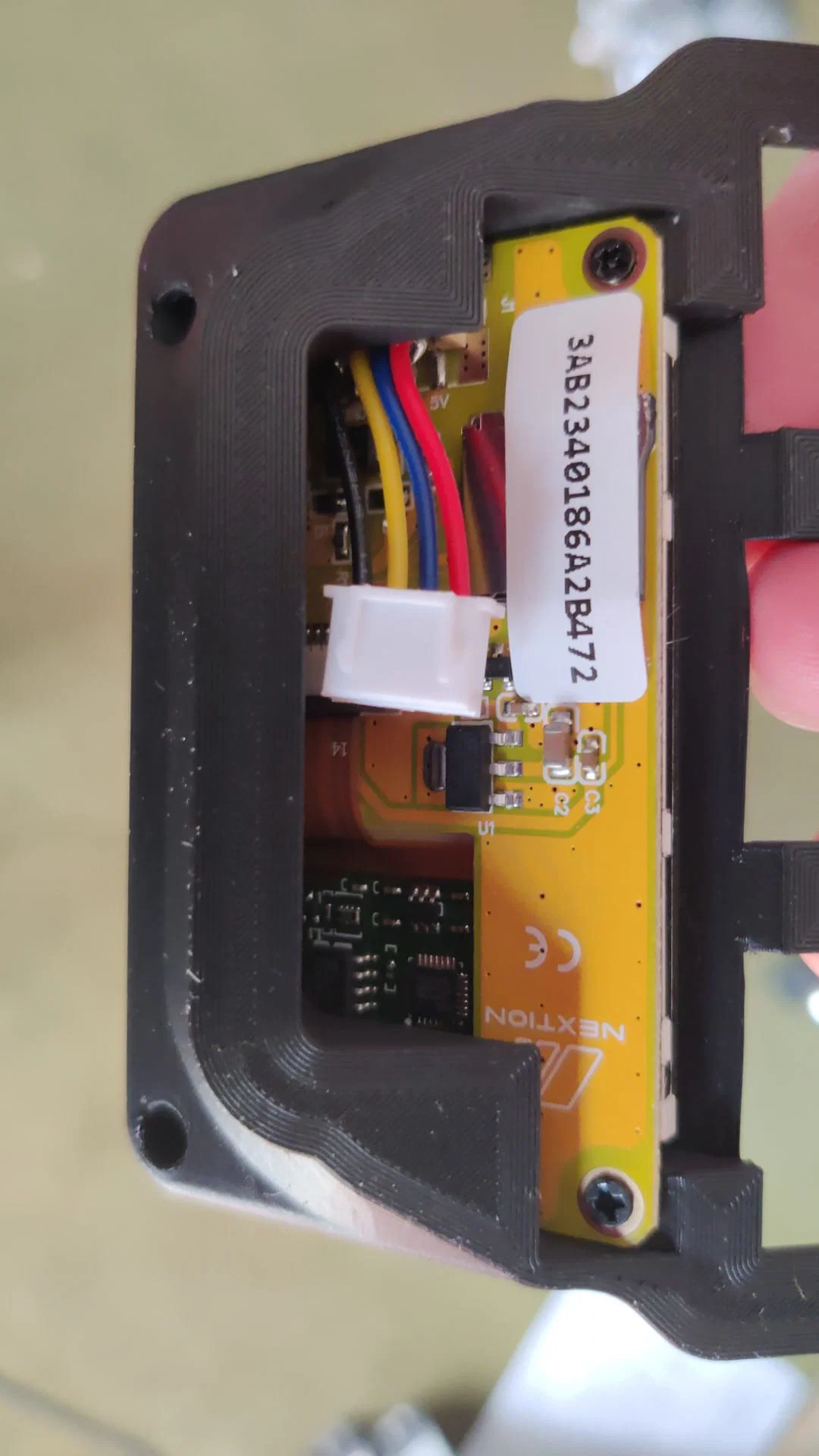

Trên màn Nextion, mình hàn 4 sợi dây vào mặt sau của connector, nối ra một đoạn dây ngắn tới một inline connector. Mình làm vậy để cái vỏ gọn và mỏng nhất có thể.

Trượt màn hình vào đúng vị trí (cẩn thận đừng vướng ribbon cable), mình cố định màn bằng 4 con ốc M2x4mm đầu chìm (countersink) bắt vào các insert (mình nghĩ dùng ốc dài 5mm cũng ổn).

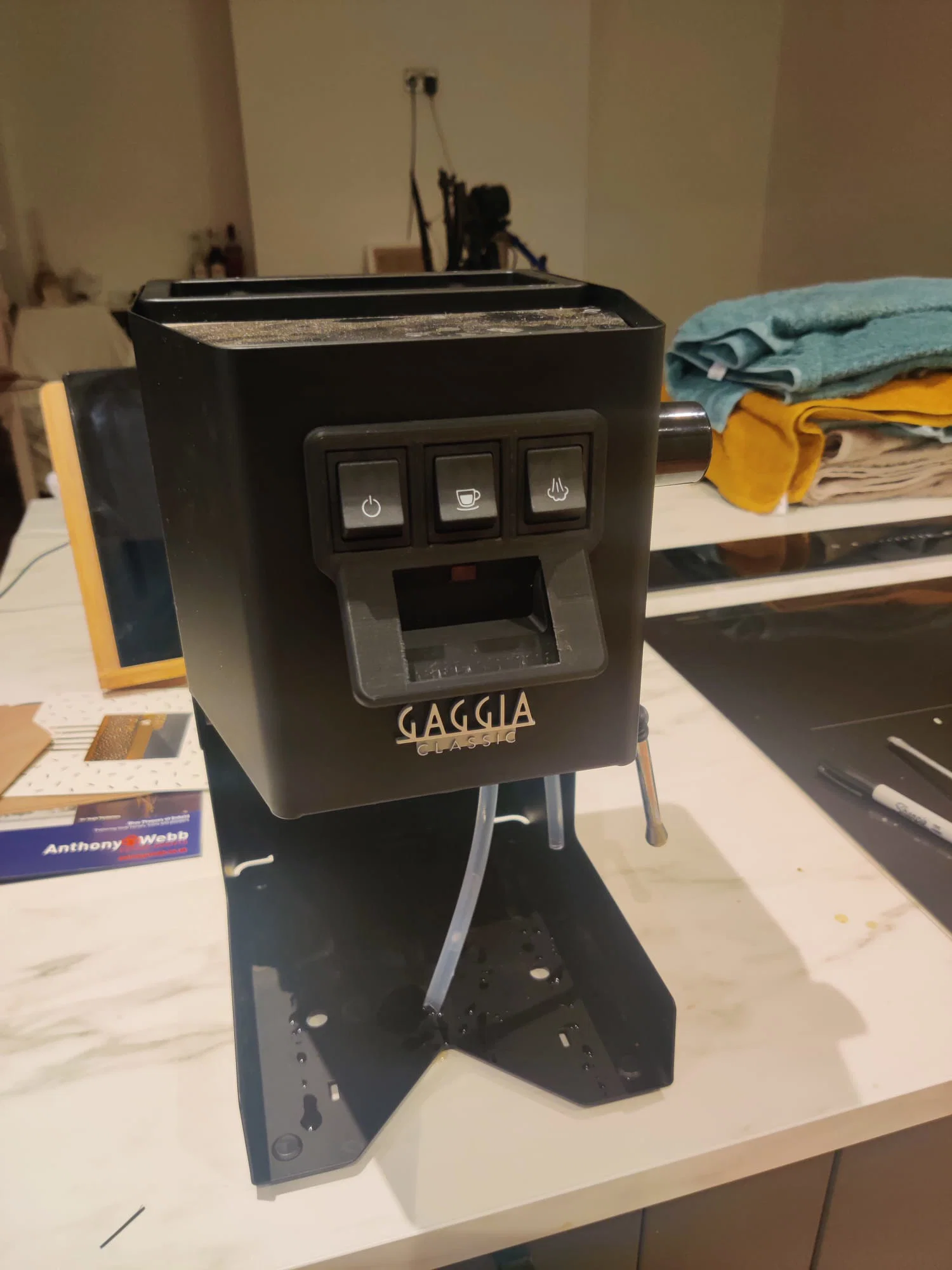

Dây đi ra qua một trong các lỗ đèn (giờ không dùng nữa), nên không cần mod gì trên Classic Pro — bạn cũng sẽ cần tháo các LED lens còn lại để cụm này nằm phẳng. Luồn các switch qua phần housing đã in, rồi xuyên qua vỏ máy Gaggia là đã đủ để giữ cả cụm chắc trên máy của mình.

UPDATES:

7 Feb 2024: Khay giữ thẻ SD trên Nextion bị cấn với mặt trước của Gaggia ở bản model gốc đã upload. Mình đã chỉnh lại và thêm các cutout cho LED lens nếu bạn muốn để lại (tối đa 2 cái) tại chỗ.
