Bộ Cờ Vua Điêu Khắc (Chess Set)

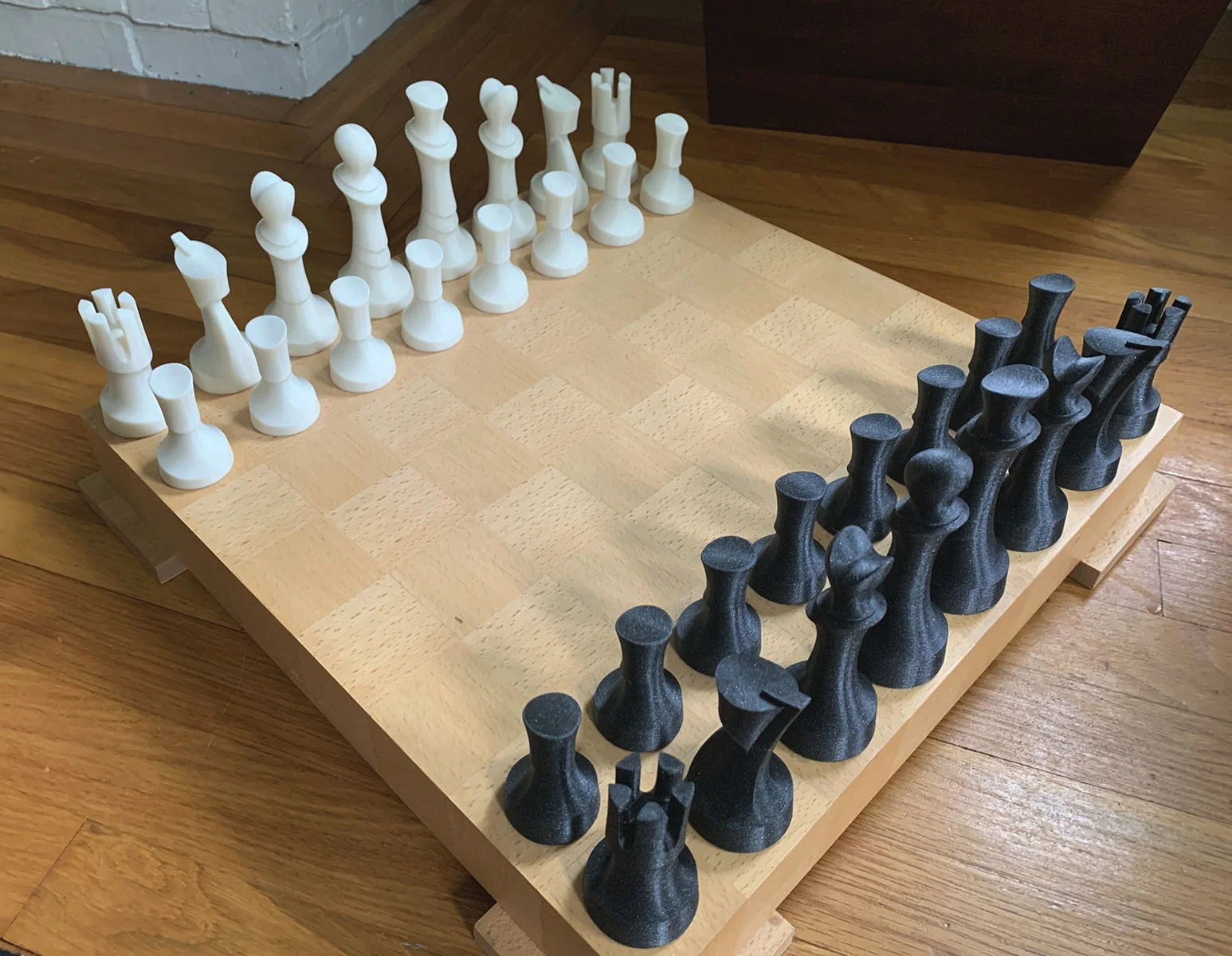

Một bộ cờ vua mang tính điêu khắc.

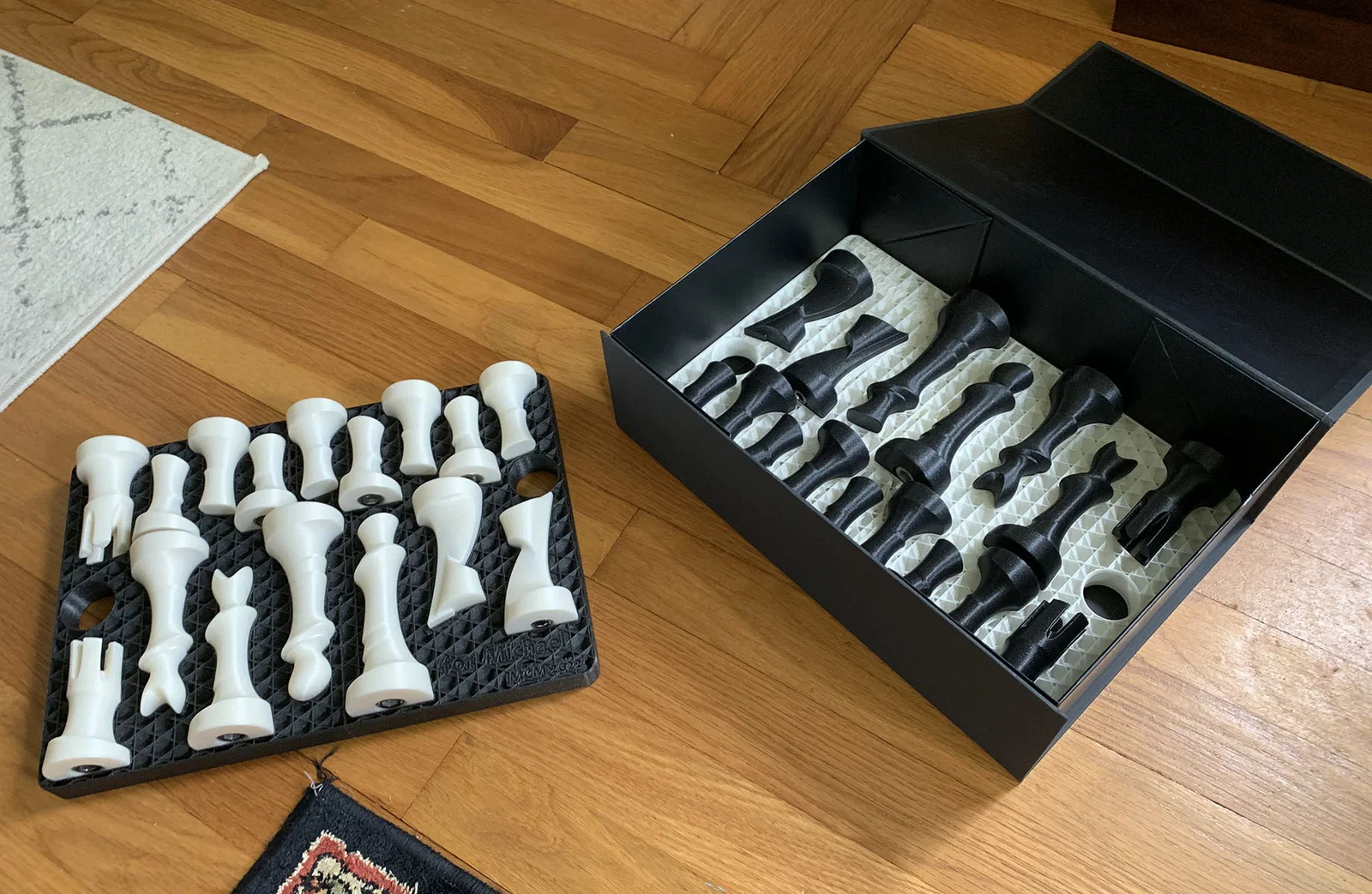

Có thể in không cần supports. Riêng phần khay (trays) sẽ cần support ở mặt dưới để tạo khoảng hở cho các quân cờ, giúp khay có thể xếp chồng lên nhau. Khi xếp chồng, cần xoay hai khay lệch nhau 180°.

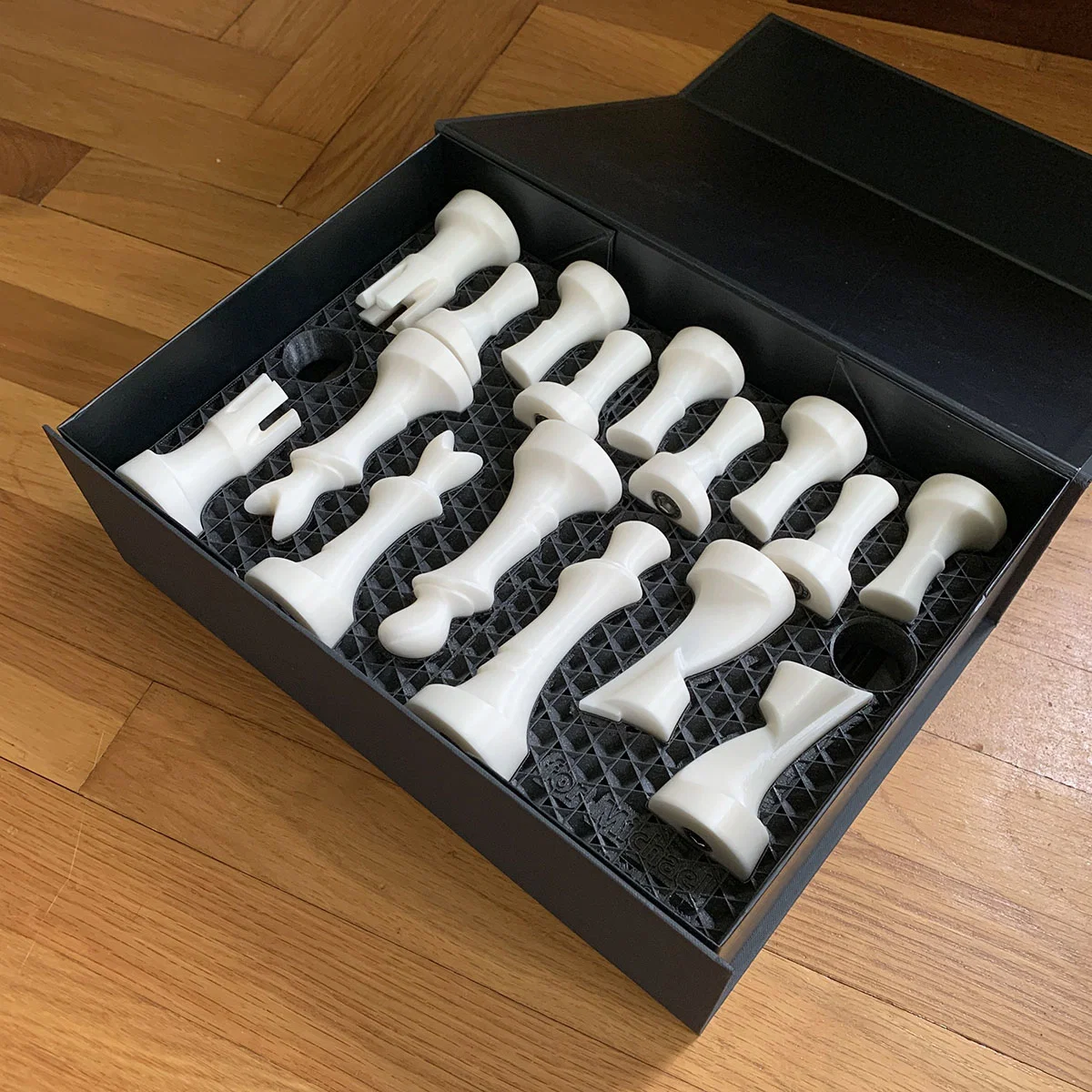

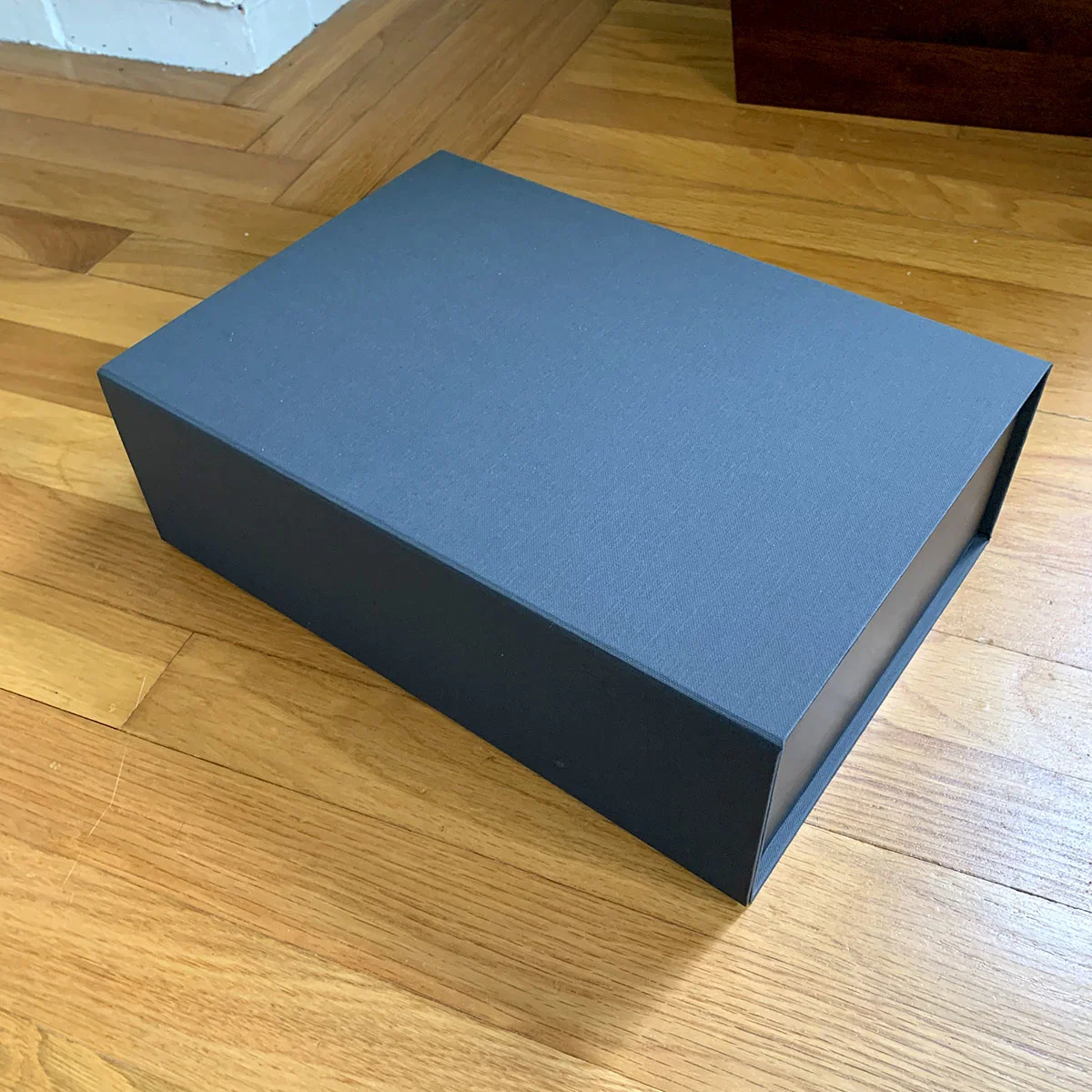

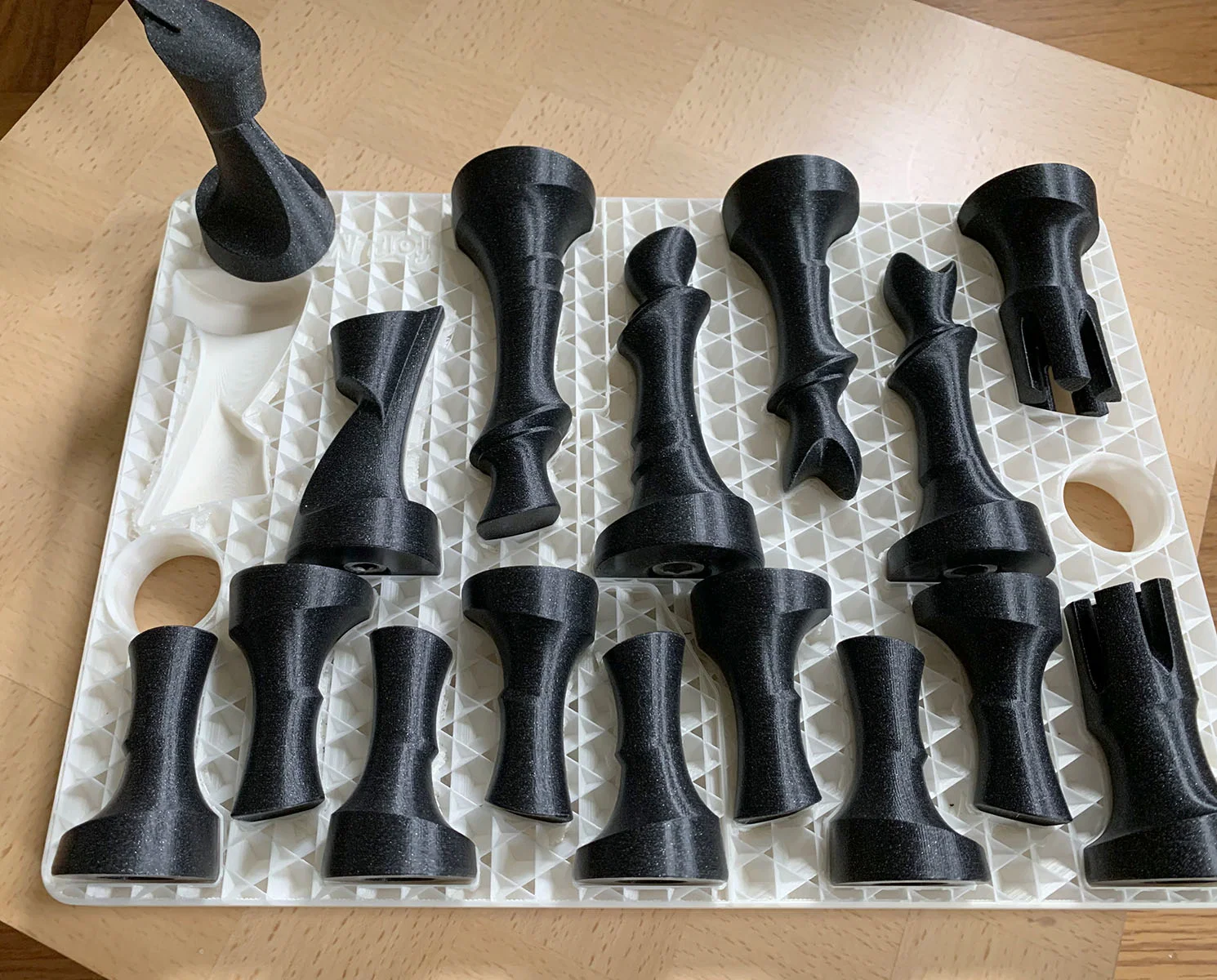

Đây là lần đầu tiên mình in trọn bộ để làm quà tặng, nên mình làm thêm khay để cất quân, đồng thời tăng trọng lượng cho quân cờ để cảm giác chơi “đã” hơn. Các khay sau khi nạp quân được đặt vào một cái hộp mình mua trên Amazon: AmazonSmile: OBMMIRAO Upgrade 1PCS 13x9x4 Inch Black Hard Large Gift Box with Lid, Foldable Magnetic Gift Boxes,Groomsman Box bridesmaid proposal box, Reusable Gift Boxes for Clothes : Everything Else

Bu lông lấy từ McMaster Carr: https://www.mcmaster.com/91292A209 (M8 x 60); https://www.mcmaster.com/91292A219 (M10 x 60); và https://www.mcmaster.com/91292A216 (M10 x 40).

Hướng dẫn in

Có thể in không cần supports. Theo thiết kế thì file 3MF gốc là các chi tiết kích thước lớn, nhưng bạn hoàn toàn có thể scale trong slicer theo kích cỡ bạn muốn. Các file 3MF bổ sung đã được scale xuống 90% so với bản gốc, và có một bộ bao gồm lỗ + ren để gắn bu lông làm đối trọng.

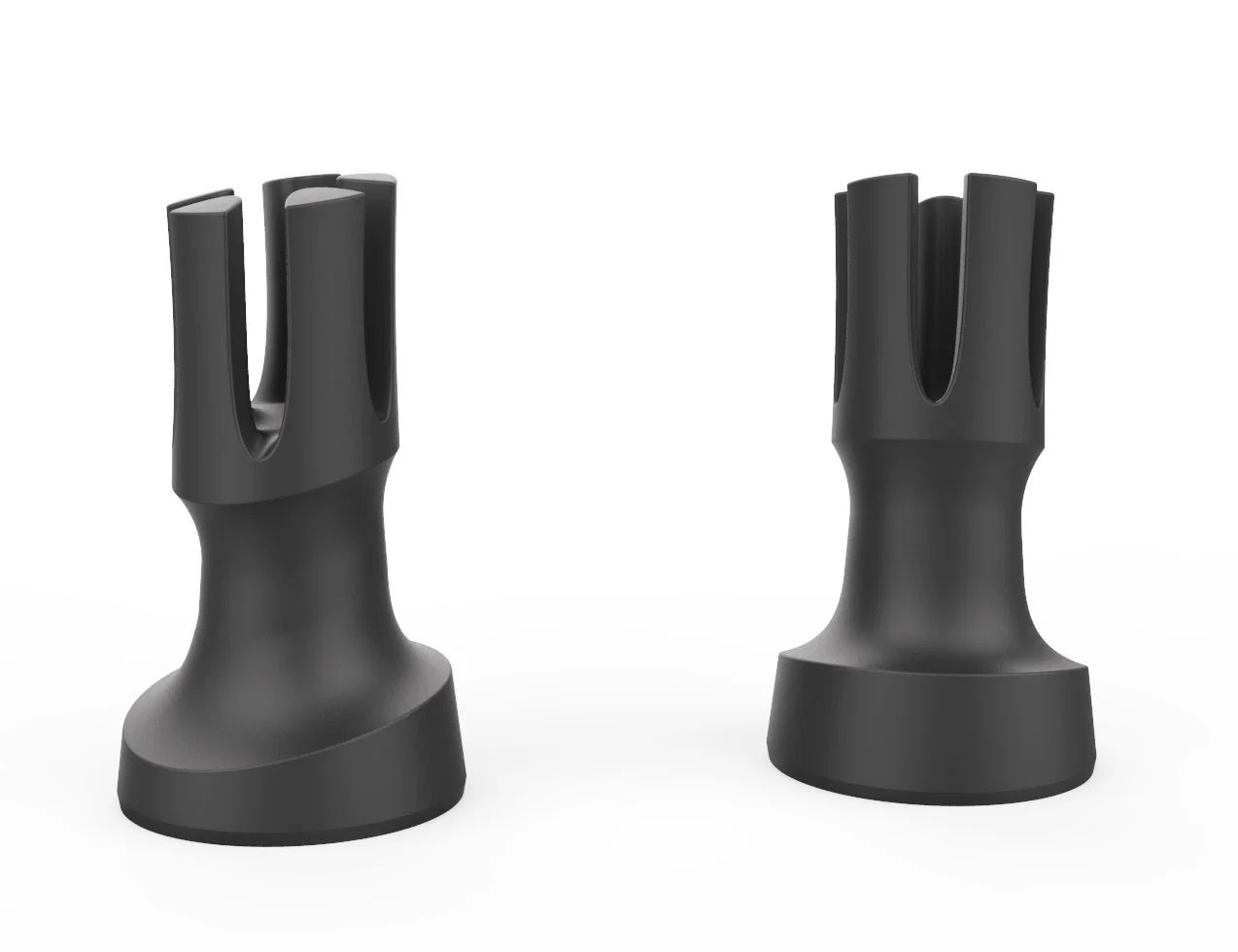

Bộ còn lại chỉ scale 90% và có quân Rook (Xe) đã chỉnh sửa với phần chuyển tiếp từ đế lên đầu mượt hơn, đồng thời có thêm chiều cao bên trong để lắp bu lông.

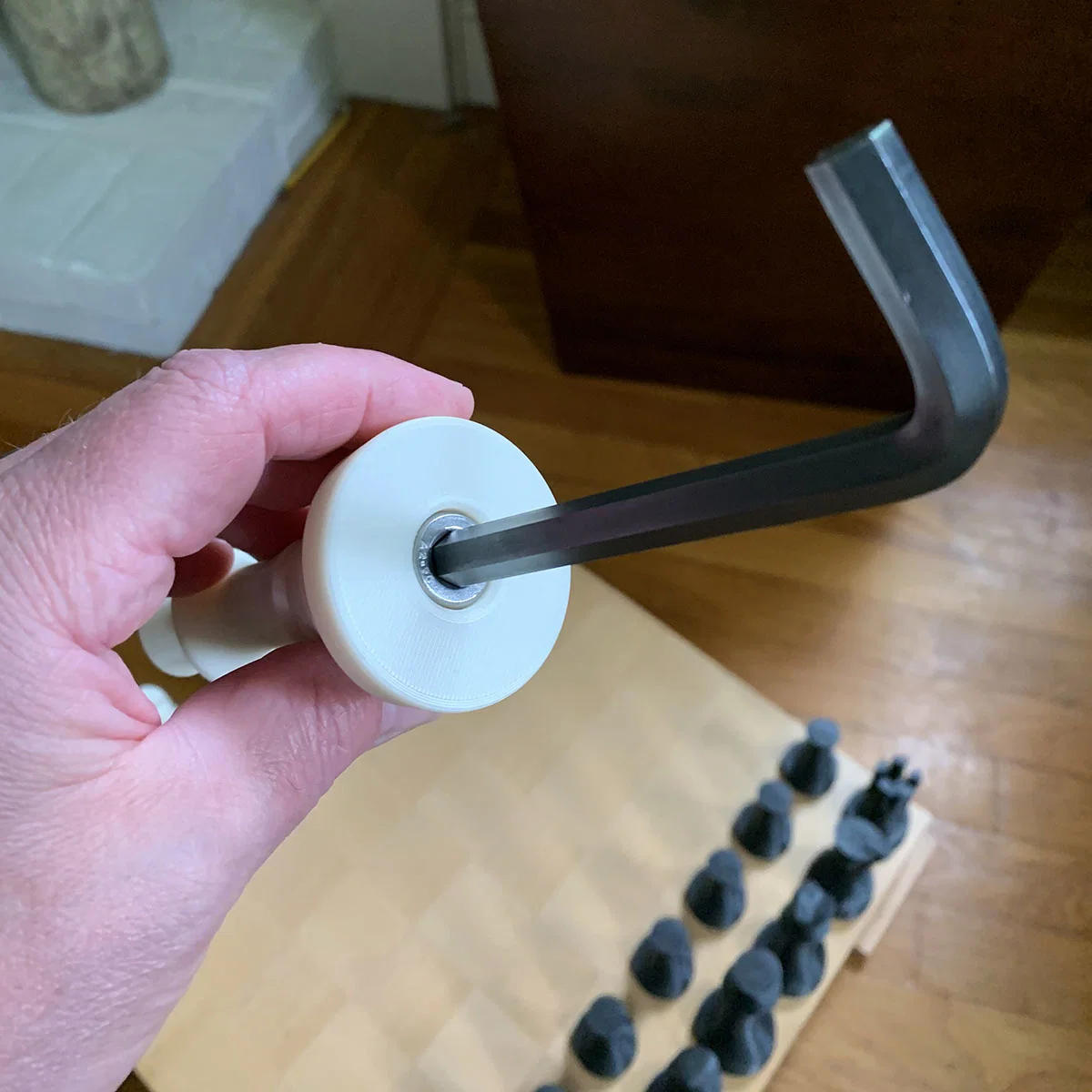

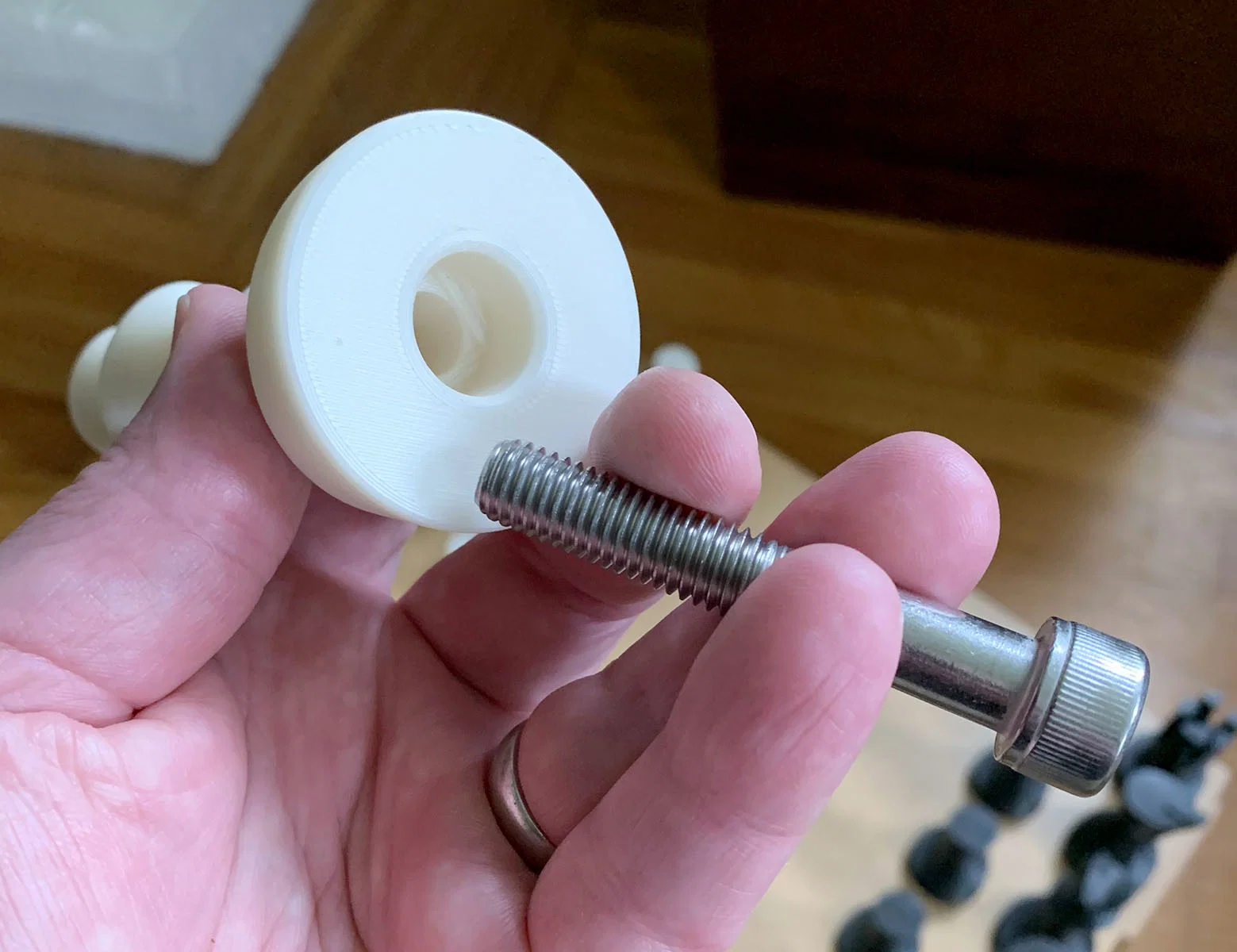

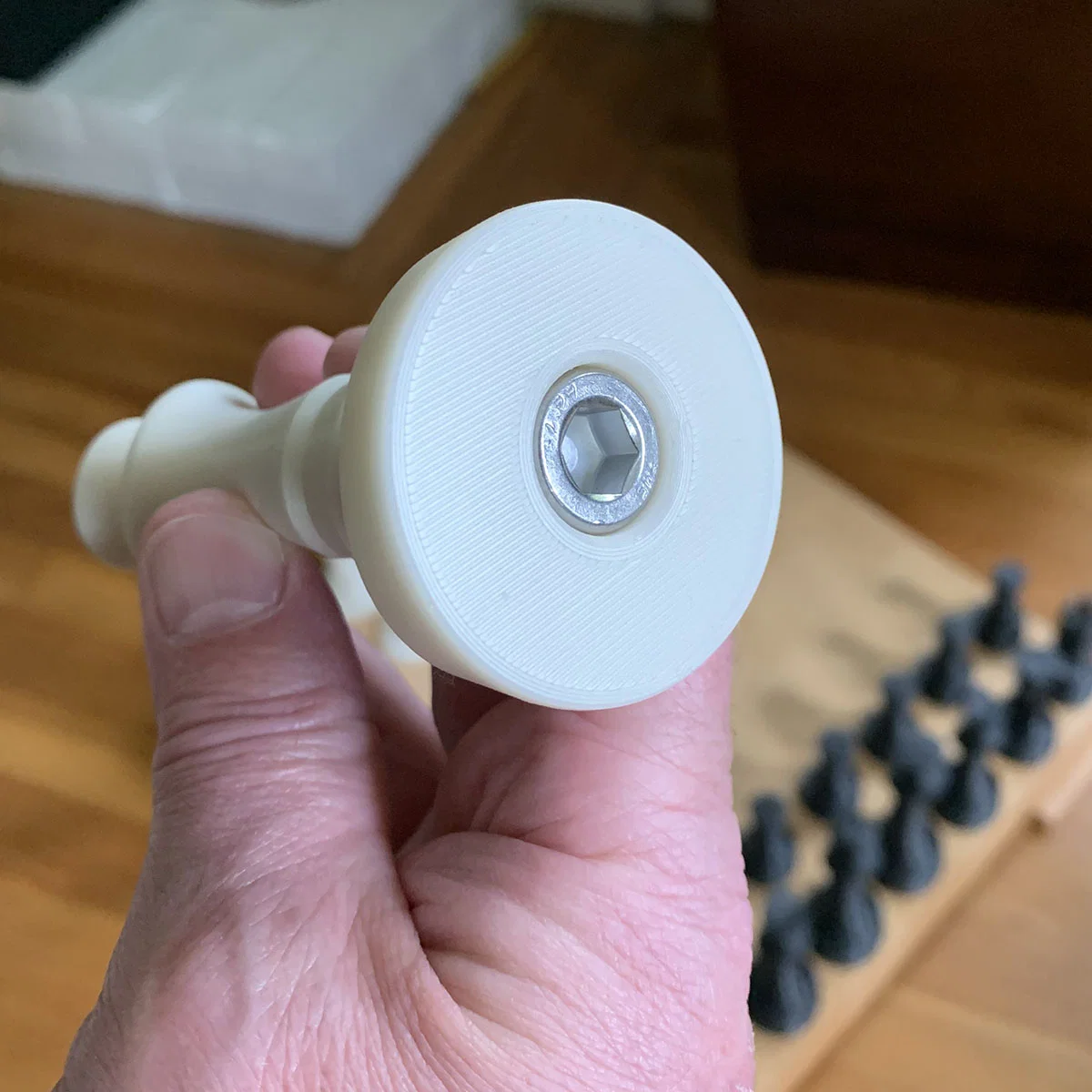

Mình cũng tính thêm các điểm pause trong g-code để nhét thêm các loại tạ khác như washers hoặc chì hạt (lead shot), nhưng cuối cùng chọn cách “lười” là dùng bu lông (mà còn mắc hơn cả lượng filament để in cả bộ — mình đặt inox từ McMaster Carr). Bản có gắn bu lông mình in 40% infill và 3 perimeters. Vị trí tựa đầu bu lông được thiết kế để in không cần support.

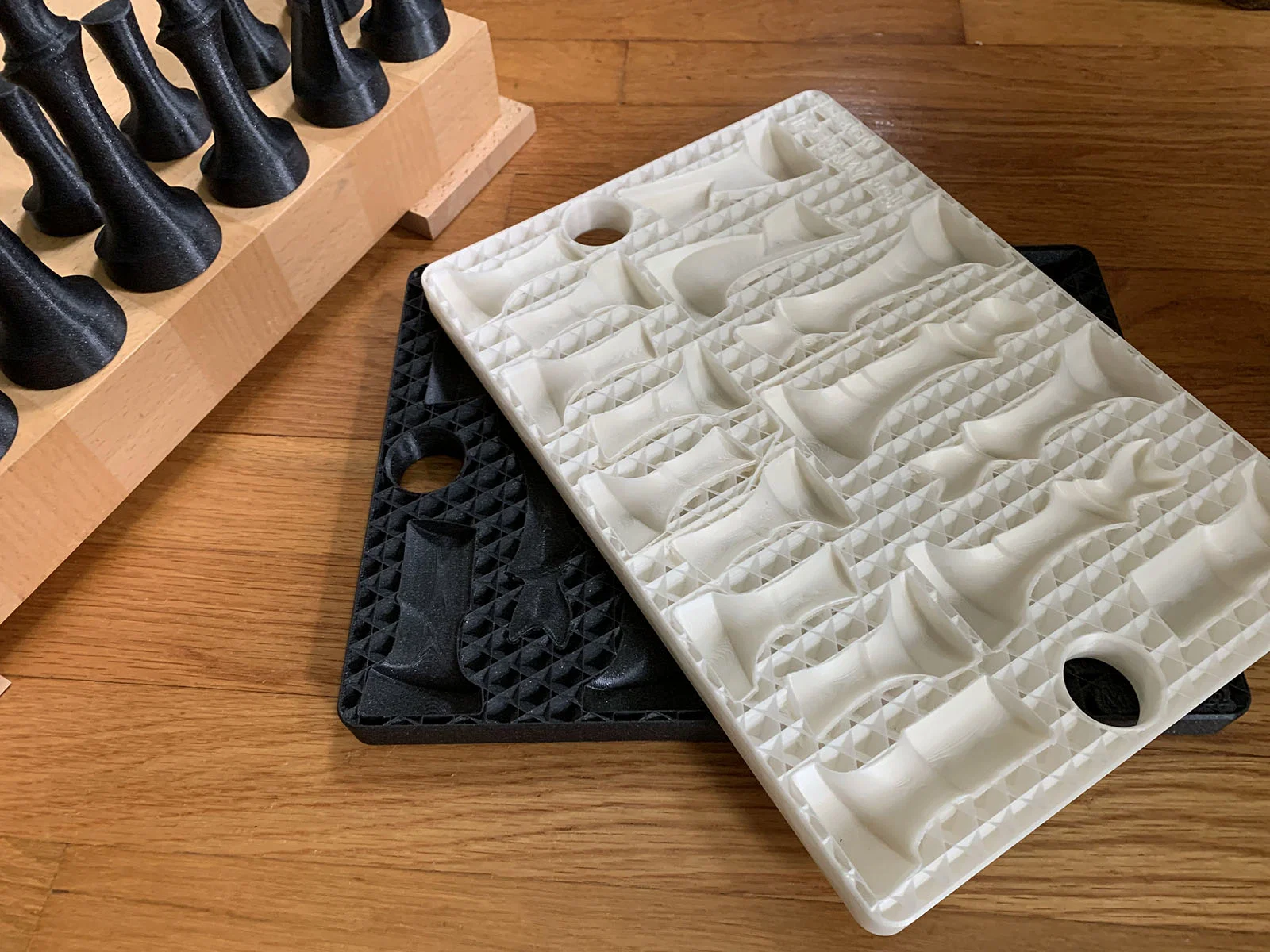

Với khay, mình dùng 15% adaptive cubic infill và không làm lớp top/bottom cuối để ra đúng kiểu nhìn. Bạn sẽ thấy các modifiers và layer height modifiers trong file 3MF nếu mở bằng Prusa Slicer.
