Dao cắt ống PFTE (PFTE tube cutter)

khe lắp lưỡi dao trong file STL là 0.45mm vì lưỡi dao mình đang có đo được khoảng 0.30mm đến 0.40mm

lỗ để đưa ống PFTE 4mm OD vào có bề ngang 4.3mm và bề cao 4.5mm, vì phần đỉnh của lỗ ngang thường bị ép xuống khi in trên đa số máy in FDM 3D

mình thiết kế bằng FreeCAD 1.0 build/compile từ git, cầm nắm khá thoải mái và có thể giữ ống chắc bằng ngón cái

mình in bằng ABS để được độ bền cao hơn, nhưng PLA hoặc PETG cũng ổn vì hình dạng đã được tính để chịu lực tốt trước lưỡi dao (mục tiêu là tối đa hóa bề mặt tiếp xúc với lưỡi dao). Nylon CF cũng có thể là một lựa chọn hay.

có thể sau này mình sẽ up file 3fm (hiện tại trong đó có mớ thông tin máy in của mình nên dễ gây rối). Dù sao thì mình khuyên nên tăng số solid top layers lên đáng kể để đạt 100% infill ở những chỗ cần thiết; hoặc tốt hơn nữa là tạo một hình chữ nhật phía dưới khe lưỡi dao, rồi chỉ với phần hình chữ nhật đó thì chỉnh tham số solid infill lên 100%

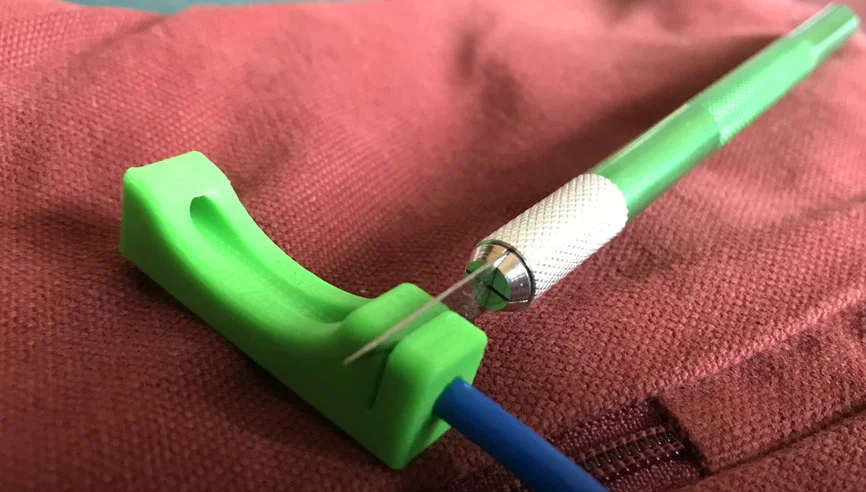

nói cho rõ thì màu xanh trong hình là bản revision trước của mình, lúc đó hơi nhỏ,

file pfte-holdNUcut.stl đã đăng sẽ ôm sát cả lưỡi dao lẫn ống ngay sau khi in xong
