Giải phẫu người trưởng thành 1 - CT Scan

Mấy mô hình này được trích xuất từ một lần chụp CT gần đây của mình (20 tuổi), có thể hữu ích để dạy/giảng về giải phẫu người. Mình thấy đây là một dự án khá hay: tách mô hình 3D từ dữ liệu CT scan. Không phải bộ phận nào cũng rõ và tách riêng được, do kỹ năng xử lý scan của mình còn hạn chế, nhưng một vài phần ra khá ổn là túi mật (gallbladder), thận (kidneys) và bộ xương (skeleton). Bộ xương & thận thì không thể in trực tiếp, nhưng mô hình có thể hữu ích để minh hoạ cách các cơ quan sắp xếp trong cơ thể. Một số mạch máu cũng hiện lên trong mô hình.

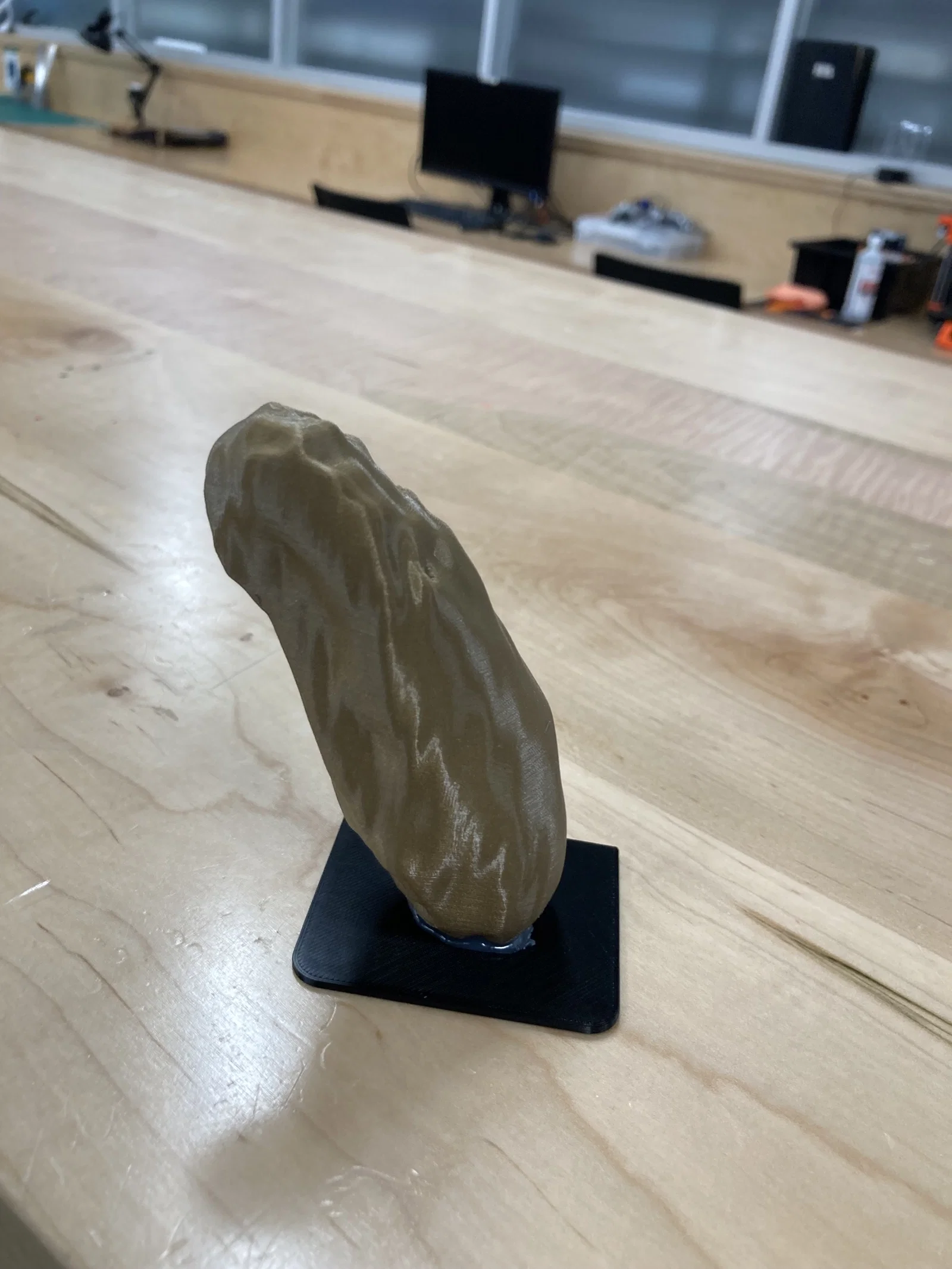

Riêng túi mật thì in được hoàn chỉnh, và thật ra đây mới là mục đích chính của lần chụp scan: mình mới phải cắt túi mật và muốn in một bản sao để làm kỷ niệm. Lưu ý là trong trường hợp này, túi mật của mình bị căng to và viêm do sỏi mật và nhiễm trùng, nên túi mật “bình thường” sẽ nhỏ hơn khá nhiều. Lần CT scan này được chụp trước ca phẫu thuật cắt bỏ, nên đây là phần mình tập trung nhất & mình nghĩ sẽ vui khi có một bản replica của nó, giờ thì nó không còn nằm trong người mình nữa.

Đại tràng (colon) cũng đang bị viêm và bị hẹp (stricture) do bệnh Crohn của mình (mình sẽ sớm phải cắt bỏ phần này). Lần chụp này cũng được thực hiện trong lúc mình đang dùng một loại thuốc sinh học (biologic) tên Skyrizi (risankizumab-rzaa). Mình phải dùng một bộ on-body injector cho thuốc này mỗi 8 tuần, nhưng trước đó liều của mình cao hơn và dùng qua truyền tĩnh mạch (infusion) với khoảng cách ngắn hơn, thay đổi tuỳ đợt.

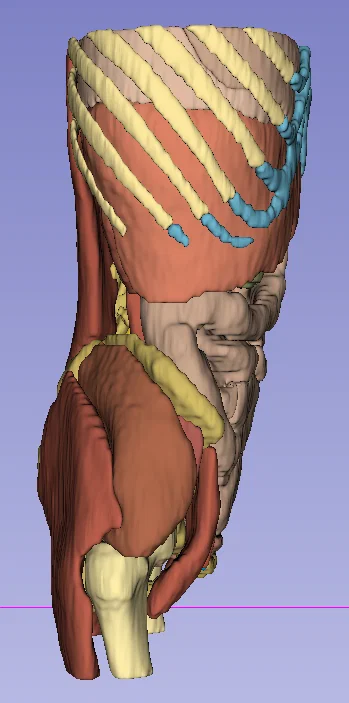

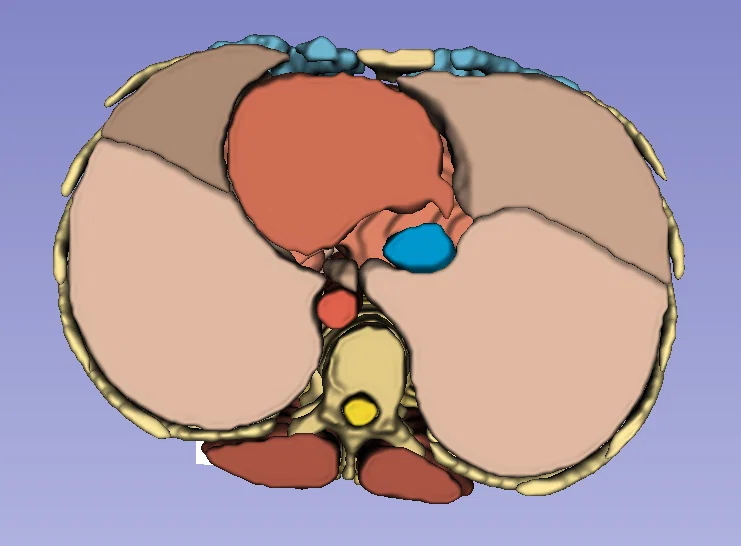

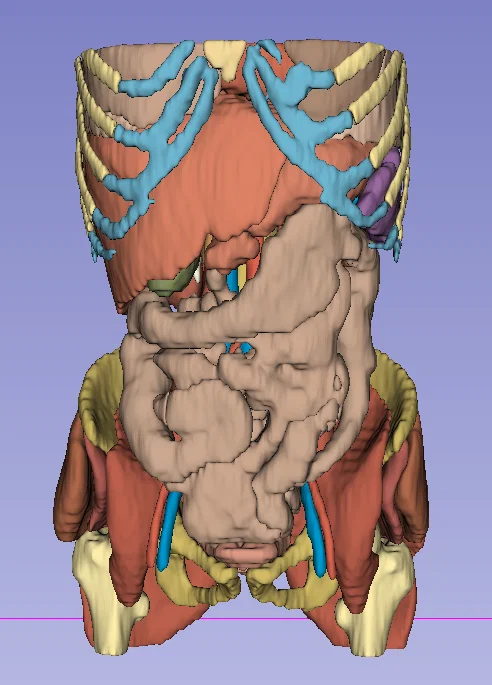

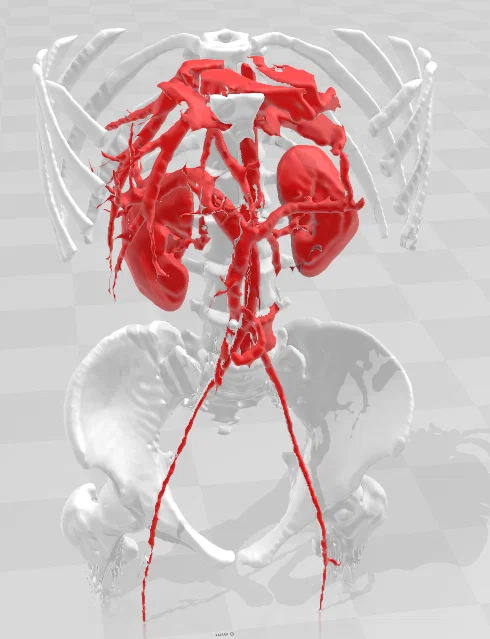

Cập nhật: Mình tìm được một add-in cho 3D Slicer tên Total Segmentator, dùng AI để tách các bộ phận cơ thể tốt hơn nhiều so với mình làm thủ công, nên giờ mình đã có mô hình 3D của gần như toàn bộ nội tạng & các mạch máu lớn có trong CT scan. Mình đã cập nhật file để bao gồm tất cả những gì mình trích xuất được. Mỗi khúc xương cũng có thể được segment riêng, nên giờ bộ xương có thể cũng in được. Túi mật trong bản cập nhật này hơi khác và không còn phần tròn ở phía trên như bản tách thủ công ban đầu & bản mình đã in cho riêng mình. Không phải tất cả mô hình trong bộ mới này đều in 3D được bằng FDM, nhưng mình nghĩ một phần đáng kể sẽ in được nếu làm support đúng cách.

Tất cả mô hình đều theo tỉ lệ 1:1, trích xuất trực tiếp từ scan.

Các mô hình được tạo bằng phần mềm 3D Slicer, phần mềm này trích xuất dữ liệu mô hình 3D từ dữ liệu CT scan đưa vào ở định dạng DICOM. Tất cả mô hình đã được smooth và làm sạch để loại bỏ các “đảo” nhỏ.

3D Slicer: https://www.slicer.org/
