Móc khóa chịu lực Utility Carabiner v2

Tác giả BCaron_901356

Lượt tải
1.386
Lượt thích
346
Lượt coi
5.081

File 12 2,9 MB

  • WGCarabinerV2-Med-Frame_1776683591.STLSTL · 367,8 KB
  • WGCarabinerV2-Med-Gate_1776683593.STLSTL · 168,3 KB
  • WGCarabinerV2-Sml-Frame_1776683595.STLSTL · 397,7 KB
  • WGCarabinerV2-Sml-Gate_1776683596.STLSTL · 168 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

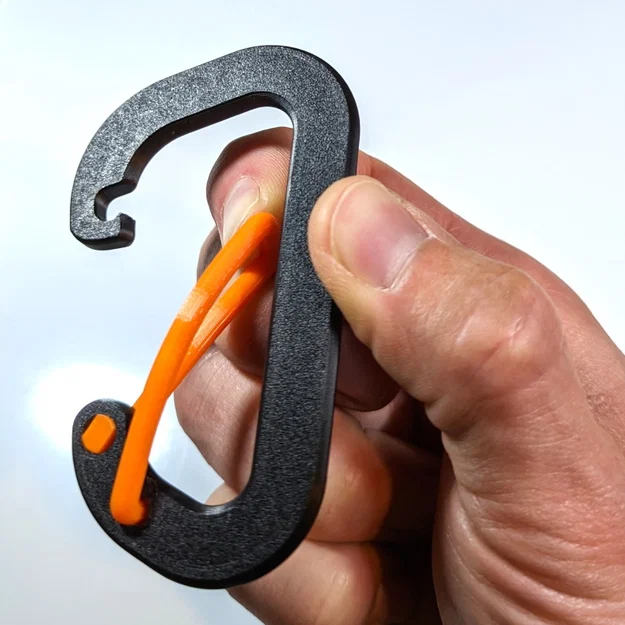

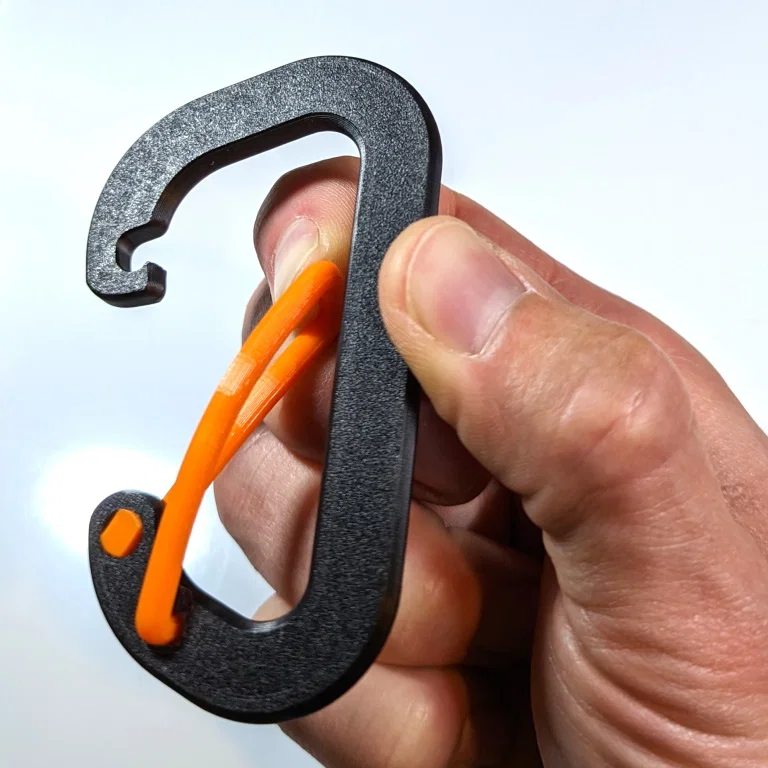

Đây là mẫu carabiner in 3D cực kỳ chắc chắn, có khả năng chịu lực tốt hơn và cơ chế đóng mở linh hoạt hơn nhiều so với các loại carabiner in 3D thông thường.

Lưu ý: Mẫu này không dùng để leo núi vì chất liệu là nhựa. Đừng bao giờ dùng nó cho các hoạt động cần độ an toàn tính mạng vì bạn có thể gặp nguy hiểm.

v2 - Phiên bản cải tiến với chốt cửa tốt hơn:

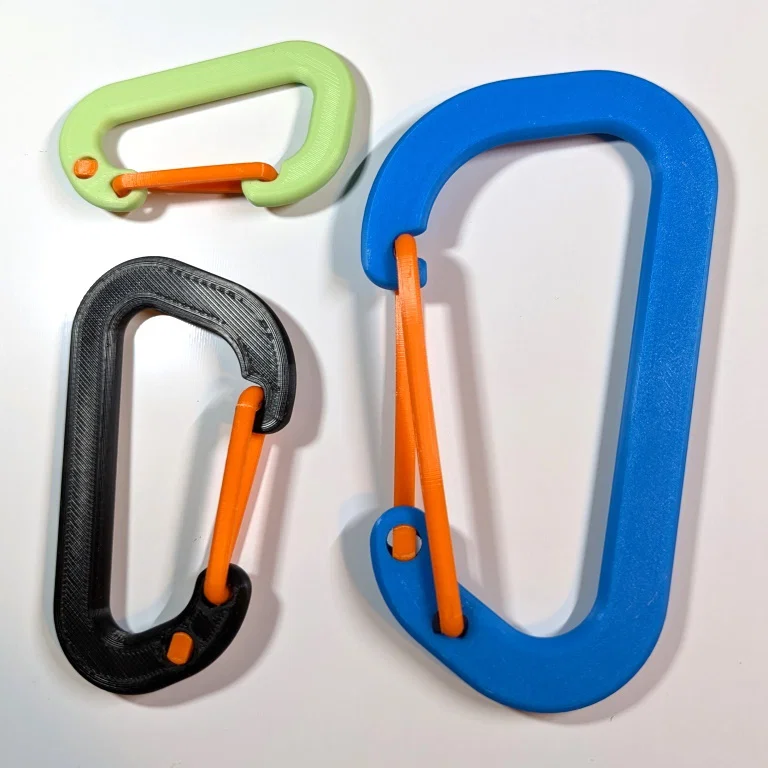

Đáng tin cậy hơn, bền hơn, dễ lắp ráp và tháo rời hơn. Phần khung đã được tinh chỉnh để giảm thiểu overhang. Hiện có sẵn 3 kích thước cùng với file gốc Solidworks.

Tính năng:

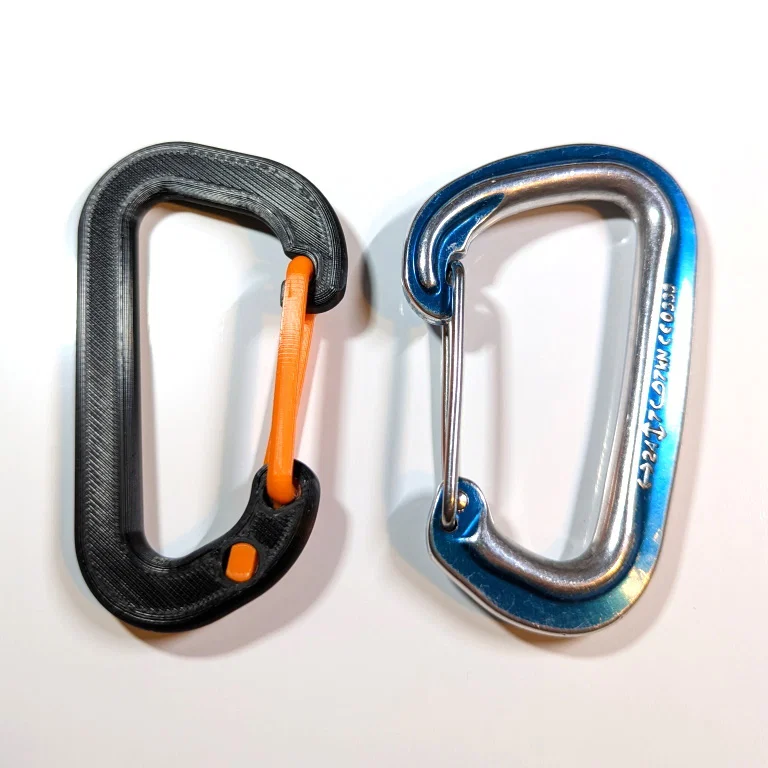

  • Thiết kế dựa trên loại carabiner khóa dây của dân leo núi để tối ưu hóa độ bền và công năng
  • Lò xo cửa được thiết kế sẵn để đóng chặt và tin cậy
  • Có chốt móc để cửa không bị bung ra khi chịu tải
  • Trục chính được đẩy sát vào phần sống lưng để chịu lực tối đa
  • Lắp ráp dễ dàng với cơ chế khóa xoay
  • In nhanh, không cần support, không có chi tiết phức tạp

Tôi đã kiểm tra khả năng chịu tải và kết quả rất ấn tượng. Với chất liệu PLA và 50% infill, nó chịu được lực hơn 150 lbs (khoảng 68kg). Với 100% infill thì lên tới hơn 300 lbs (khoảng 136kg); thực tế là tôi chưa làm gãy được vì không đủ tạ. Hãy cho tôi biết trong phần bình luận nếu bạn thử phá hủy nó nhé.

Kích thước khung:

  • Small: 70 x 40 x 5 mm
  • Medium: 92 x 52 x 6 mm
  • Large: 134 x 74 x 7 mm

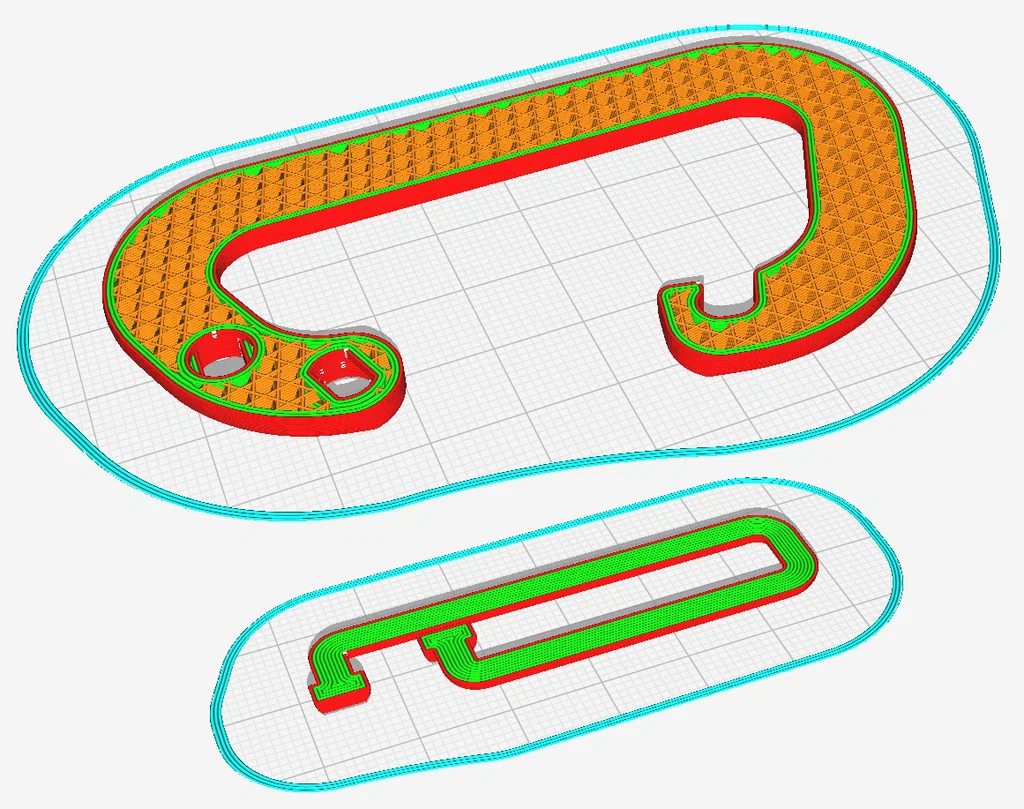

Khuyên dùng khi in:

  • Chất liệu: PLA hoặc PETG - bạn có thể dùng ABS nhưng nó có thể hơi giòn đối với phần chốt.
  • Chất lượng: Layer 0.2 mm, vòi phun 0.4mm
  • Initial Layer Horizontal Expansion: -0.1 - Để khử hiện tượng chân voi (elephant's foot).
  • Không cần support

Khung Carabiner:

  • Wall Line Count: 3
  • Infill: 50 - 100% tùy theo độ bền bạn muốn

Chốt cửa (Gate):

  • Wall Line Count: 6+ (in đặc hoàn toàn để đảm bảo độ đàn hồi)

PETG rất tốt cho độ đàn hồi của chốt, nhưng PLA vẫn dùng rất ổn.

Nếu bạn thấy chốt không vừa lỗ, đó là do sai số khi in. Hãy thử: Giảm tỉ lệ chốt 0.2 mm theo trục Z, đặt Horizontal expansion = -0.1 cho khung, hoặc để wall ordering là "outside to inside" để tăng độ chính xác.

Hậu xử lý

Lắp ráp chốt

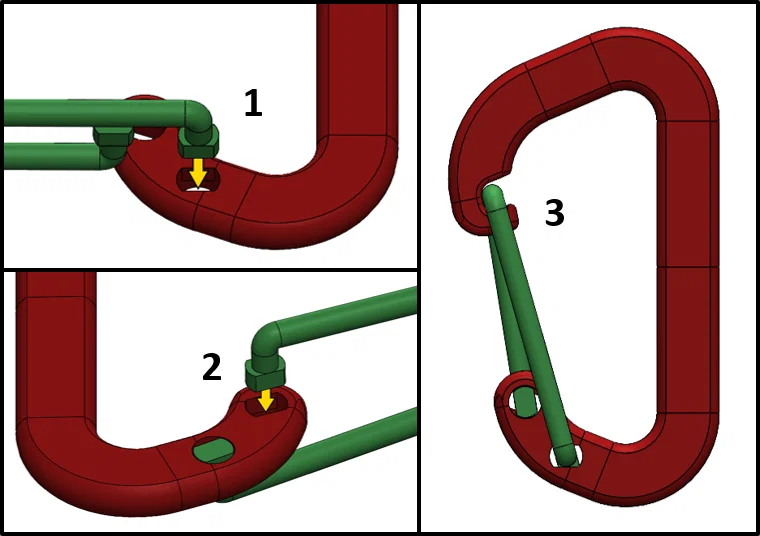

Để chốt nguội hẳn trước khi lắp để đảm bảo giữ đúng hình dáng. Làm theo hình bên dưới. Đẩy đầu chốt qua lỗ nhỏ hơn, lỗ dưới trước. Thiết kế là fit chặt nên bạn cần đẩy mạnh và lắc nhẹ để đưa nó vào.

Cách tôi thiết kế

Được thiết kế trên Solidworks dựa trên dòng carabiner khóa dây. Tôi đã tinh chỉnh qua 7 bản thử nghiệm để tối ưu hóa tính tiện dụng, độ bền và khả năng chịu tải. Sản phẩm đã được kiểm nghiệm thực tế trong nhiều tháng.

Coi thêm Ẩn bớt
