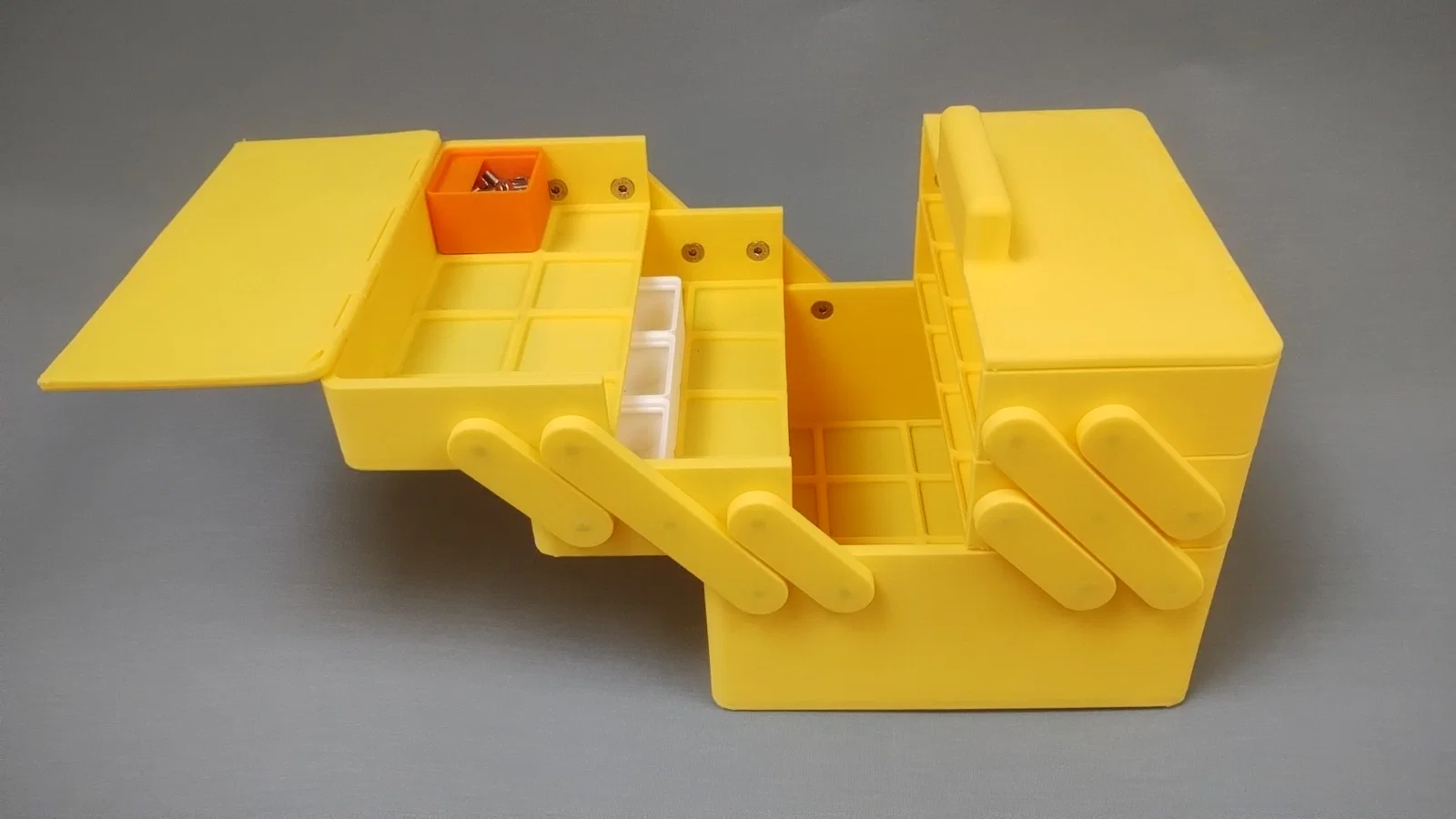

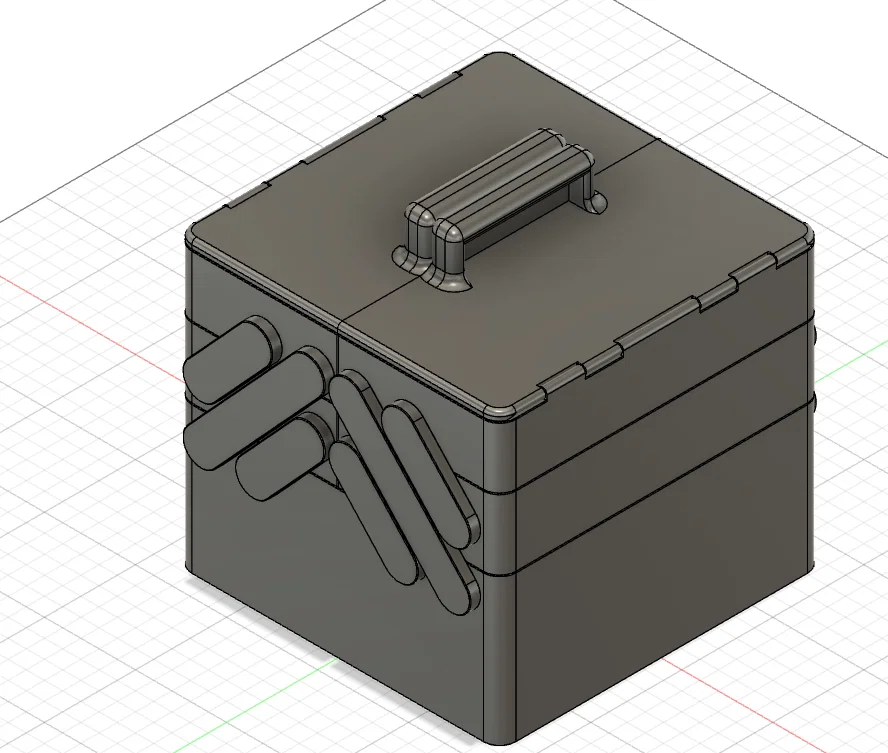

Hộp may vá (hoặc đồ nghề) Gridfinity kiểu xếp tầng

Tác giả marfulee_2266301

Lượt tải
899
Lượt thích
573
Lượt coi
6.904

File 6 2,3 MB

  • gridfinity-4x4-box_v1_base-tier_1776683516.stepSTEP · 633 KB
  • gridfinity-4x4-box_v1_mid-tier_1776683517.stepSTEP · 354,7 KB
  • gridfinity-4x4-box_v1_top-tier_1776683518.stepSTEP · 370,3 KB
  • gridfinity-4x4-box_v1_lid_1776683519.stepSTEP · 143,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#317740
Danh mục
DIY
Ngày đăng

Mô tả

Đã test với nozzle 0.4mm / layer height 0.2mm, nhưng mình nghĩ các cấu hình khác cũng chạy ổn. Mình bị vấn đề bám bàn in (build plate adhesion), nên khuyên dùng brim.

Bạn cần in: 1x base tier, 2x mid tiers, 2x top tiers, 2x lids, 8x short arms, 4x long arms. Cần ốc máy M5x10mm đầu chìm (countersunk) (28 cái). Có thể bạn dùng tạm được #10UNCx3/8" countersunk.

Nhớ kiểm tra ốc có vừa trong các arm không; nếu quá sít thì có thể cần vặn mồi ốc vào lỗ trước. ĐỪNG siết quá tay ở bước này kẻo đầu ốc chọc lòi qua mặt bên kia của arm, làm xấu form.

Lắp ráp: bắt đầu từ base tier, bắt 4x short arms và 4x long arms — siết vừa khít thôi, đừng chặt quá tới mức nó không xoay được. Qua mid tier, gắn 4x short arms còn lại trước rồi mới gắn vào các arm từ base. Bắt tiếp top tier. Để gắn lid, bạn cần một đoạn filament; phía dưới có lỗ khoan xéo, cố luồn filament qua (có thể hơi chặt). Xỏ filament qua các lỗ trên lid và top tier, rồi cắt phần filament dư.

Về lý thuyết có thể thêm mid tier nữa, nhưng khi dùng có thể dễ bị lật.

Thiết kế để vừa Gridfinity cao 4u ở các mid và top tiers, và cao 10u ở base.

Coi thêm Ẩn bớt

Thông số in

Định dạng
step
Số file mô hình
6
Tổng dung lượng
2,3 MB
File lớn nhất
633 KB
