Giá đỡ cuộn filament máy in 3D – Thiết kế in 100%
Giá đỡ cuộn filament gồm T-beam có bearings in sẵn và bộ base + pole để neo giữ. Khuyến nghị layer height 0.1 mm (bắt buộc cho bearings) và infill >80% cho T-beam, pole để bền chắc.
Mô tả

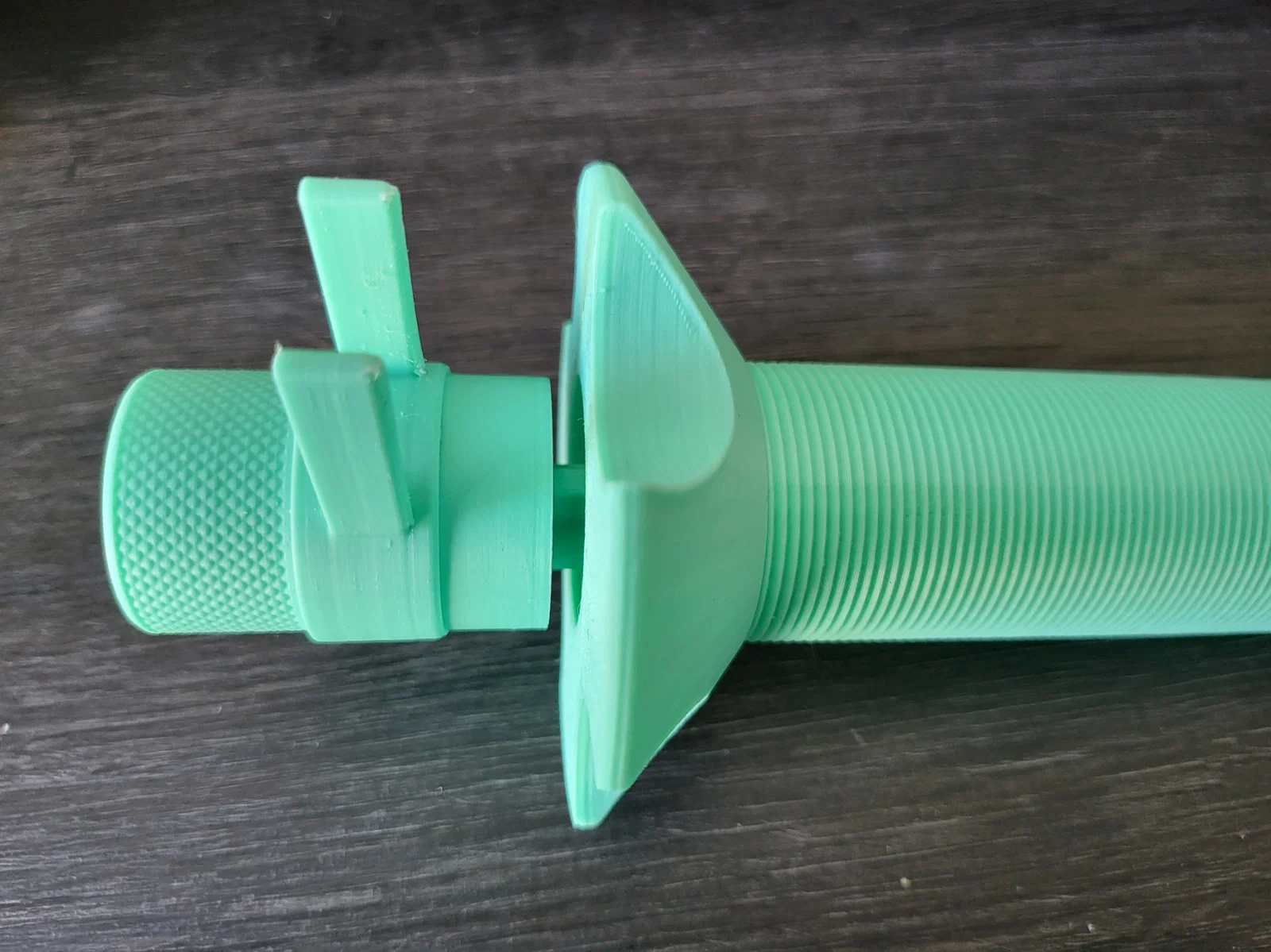

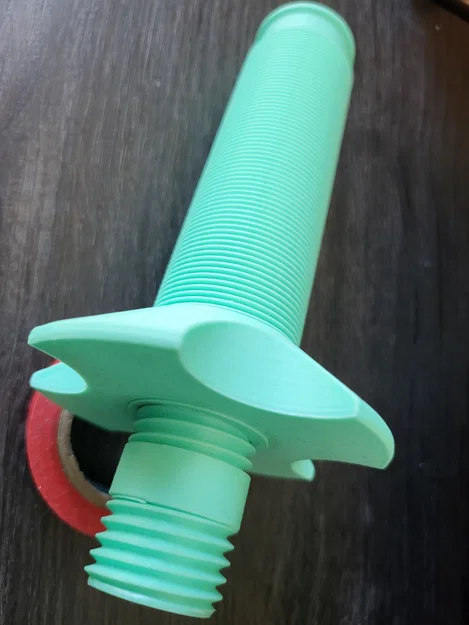

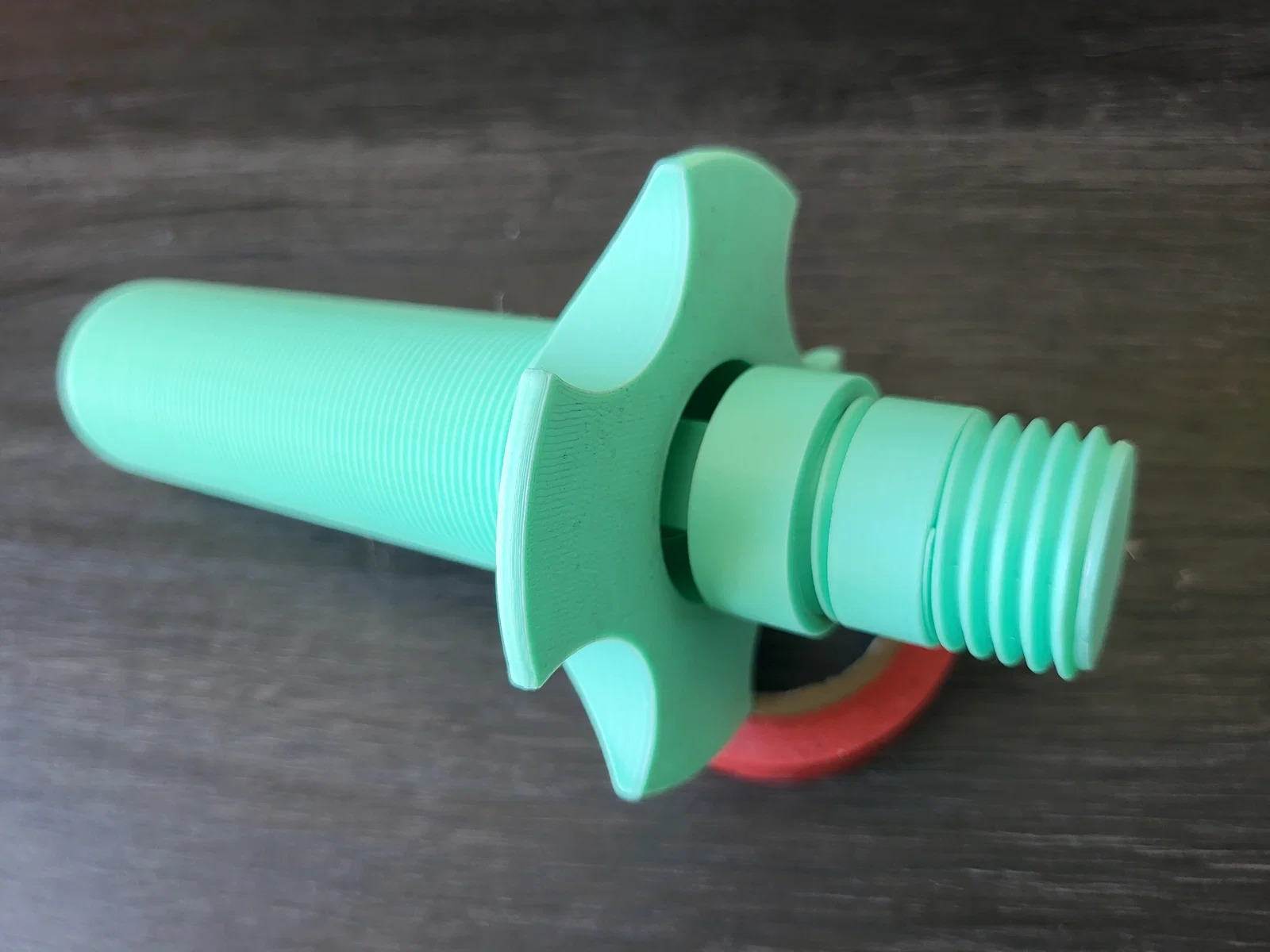

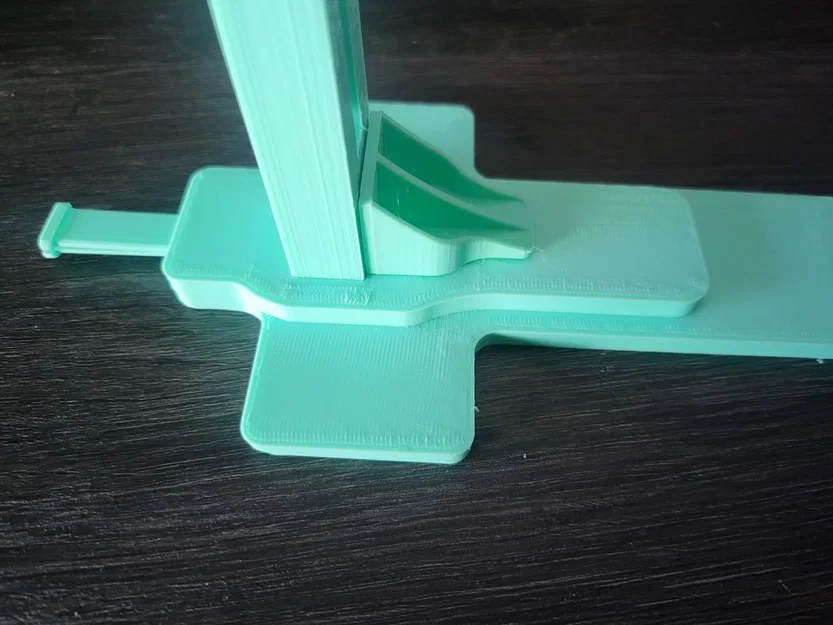

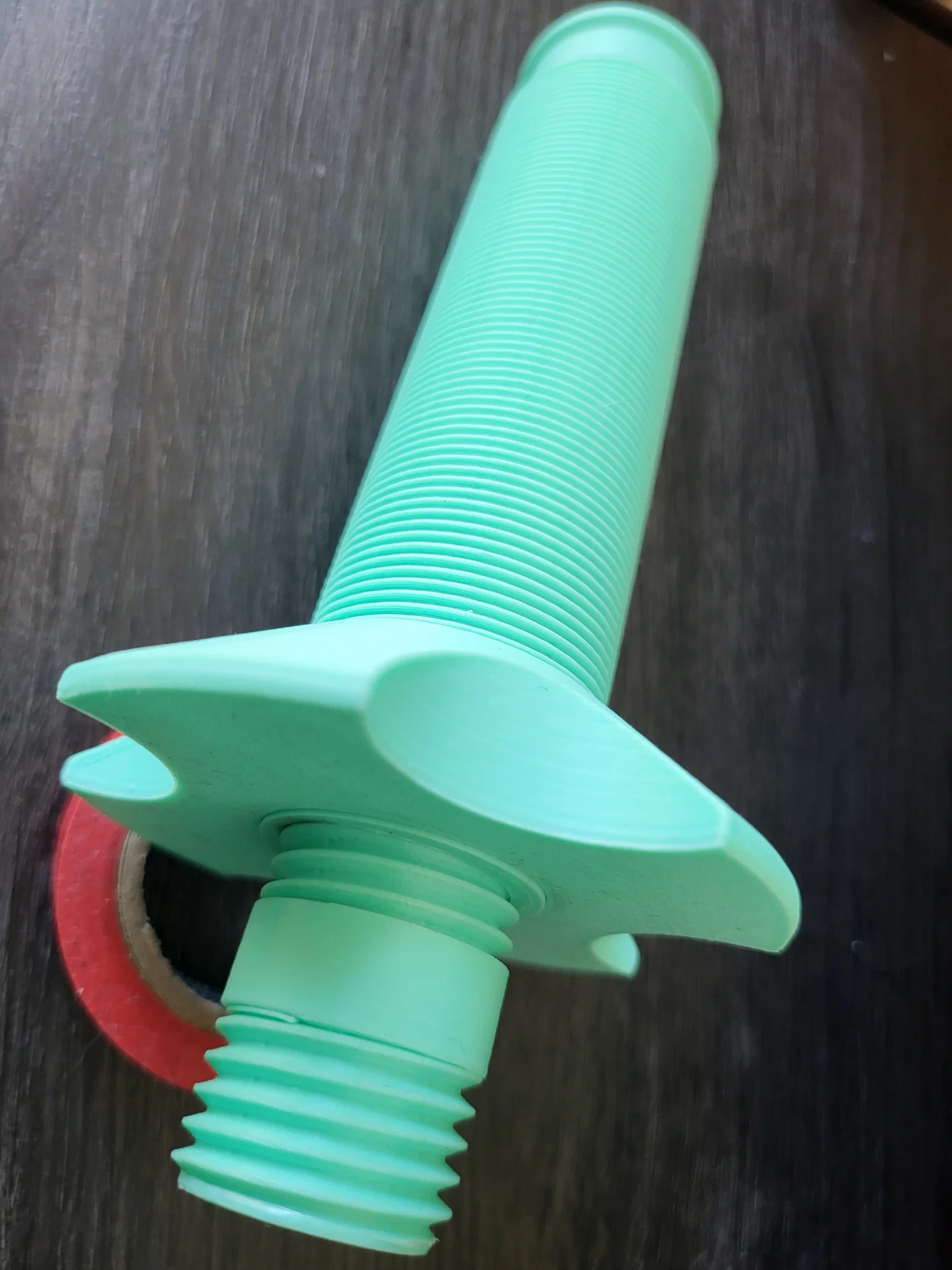

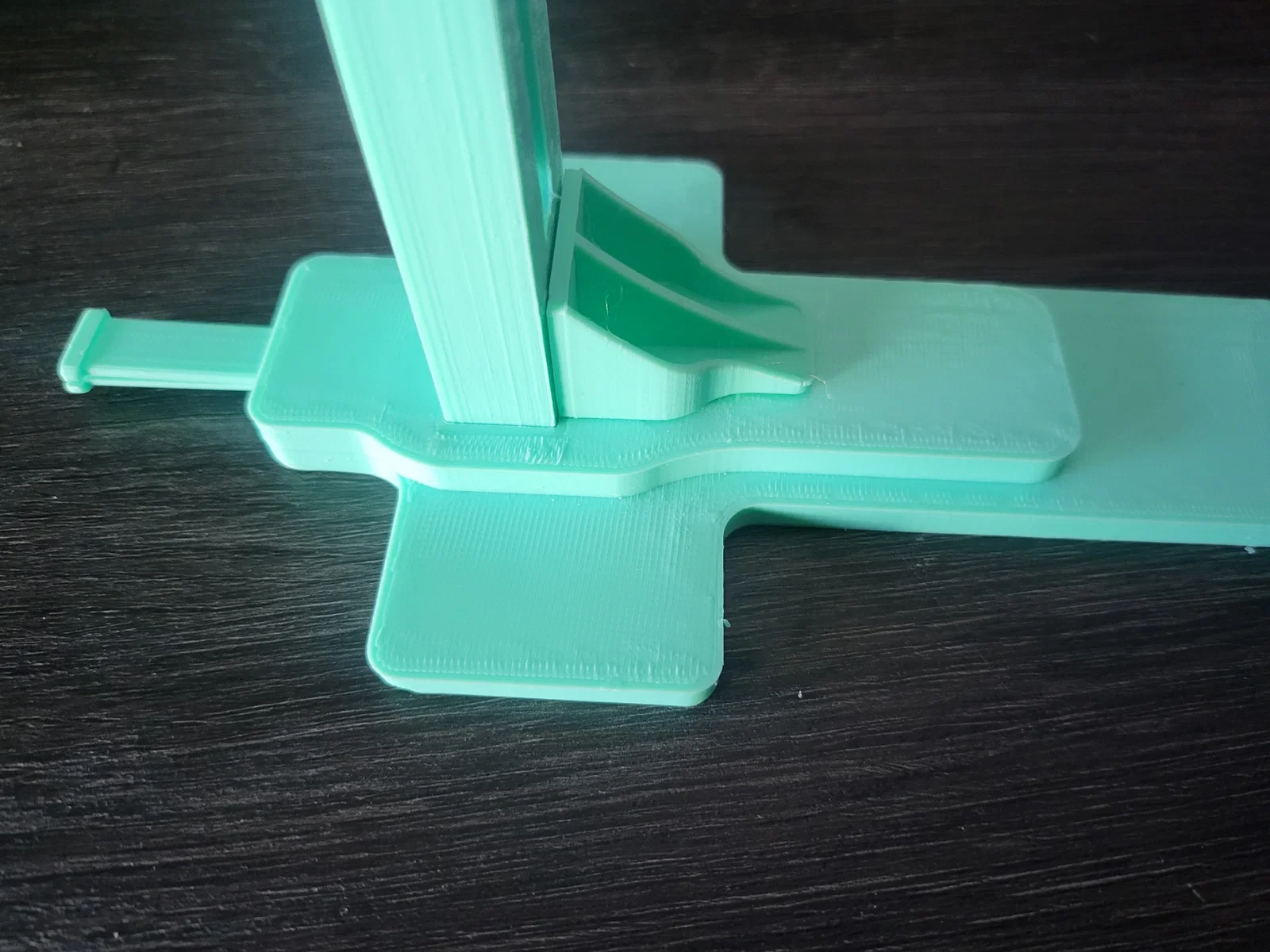

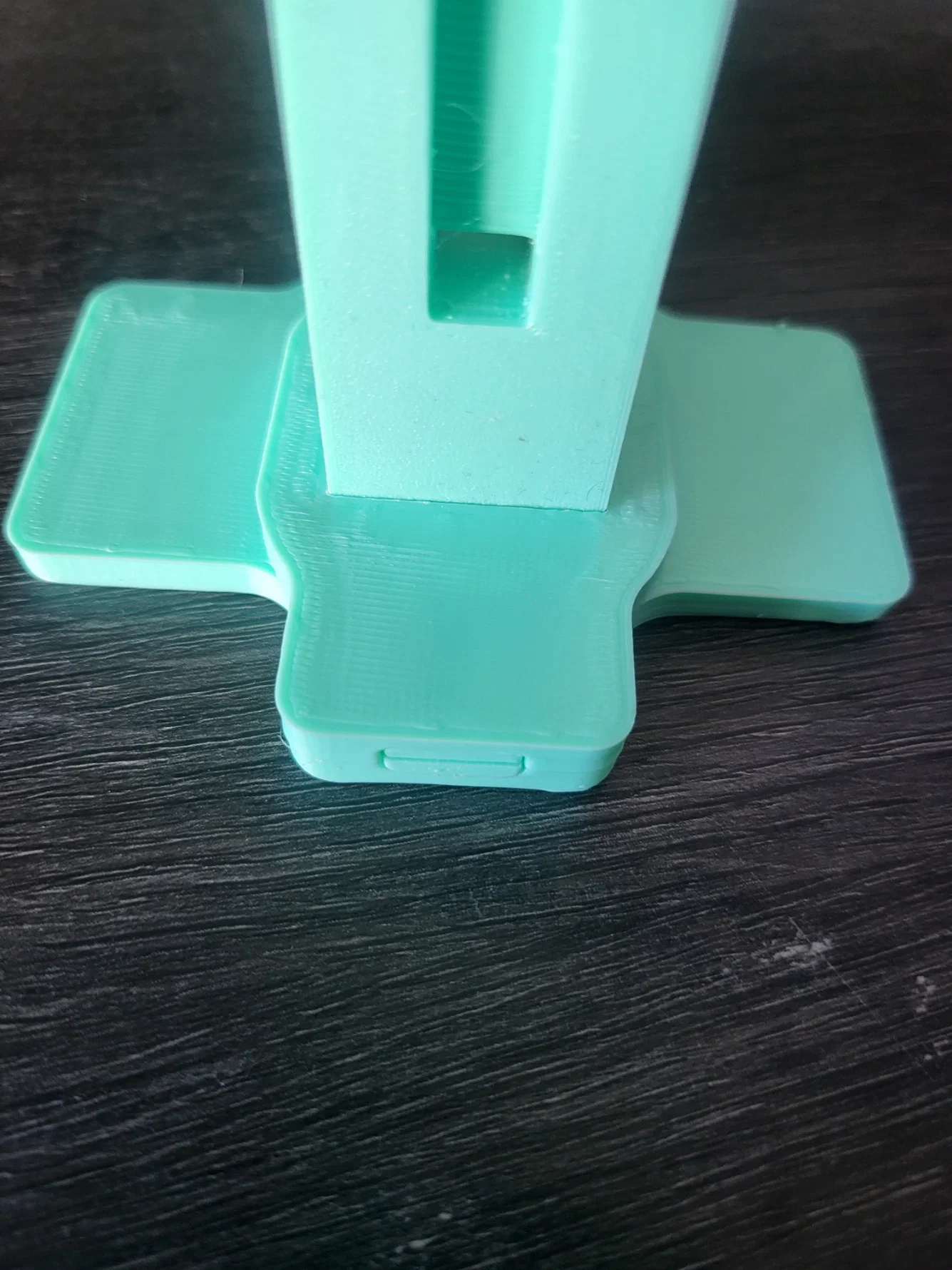

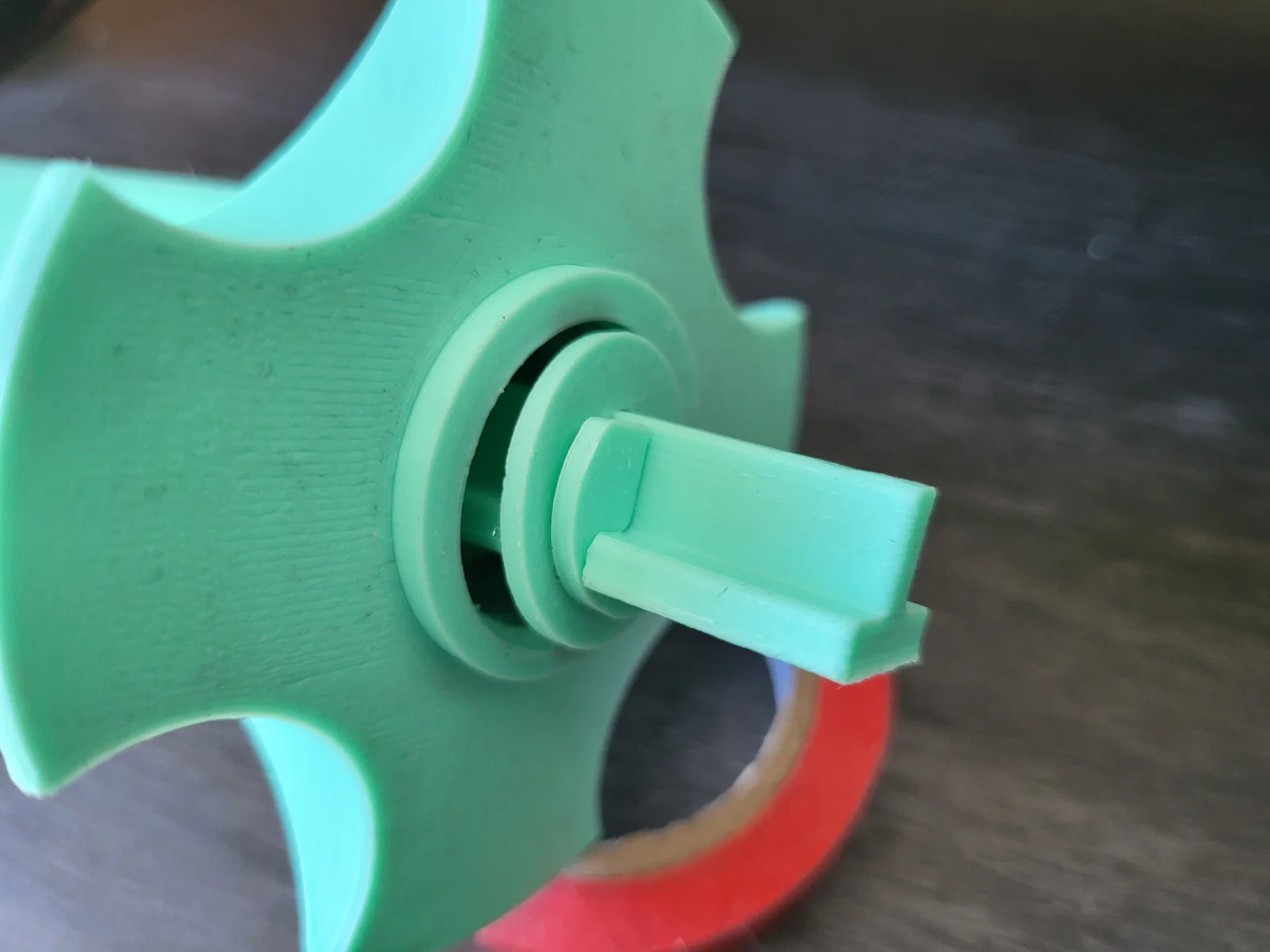

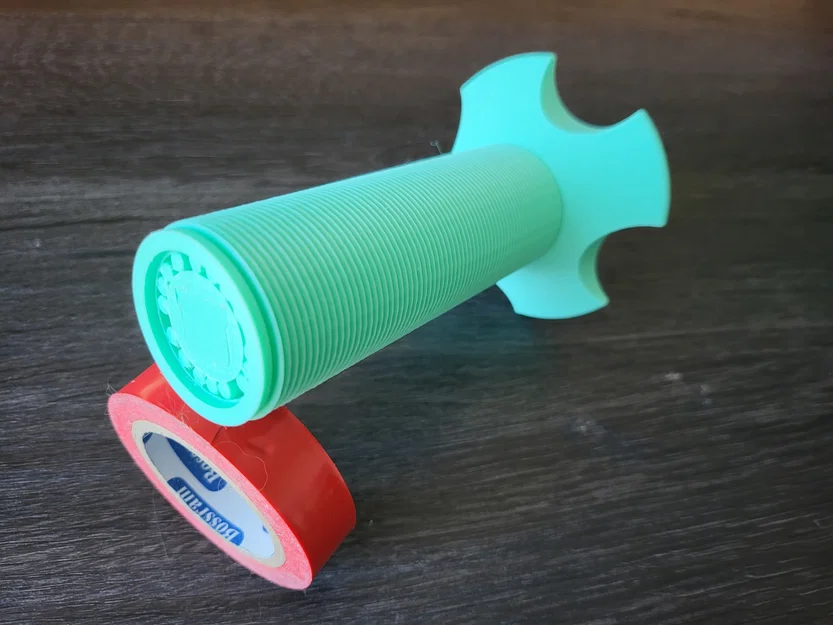

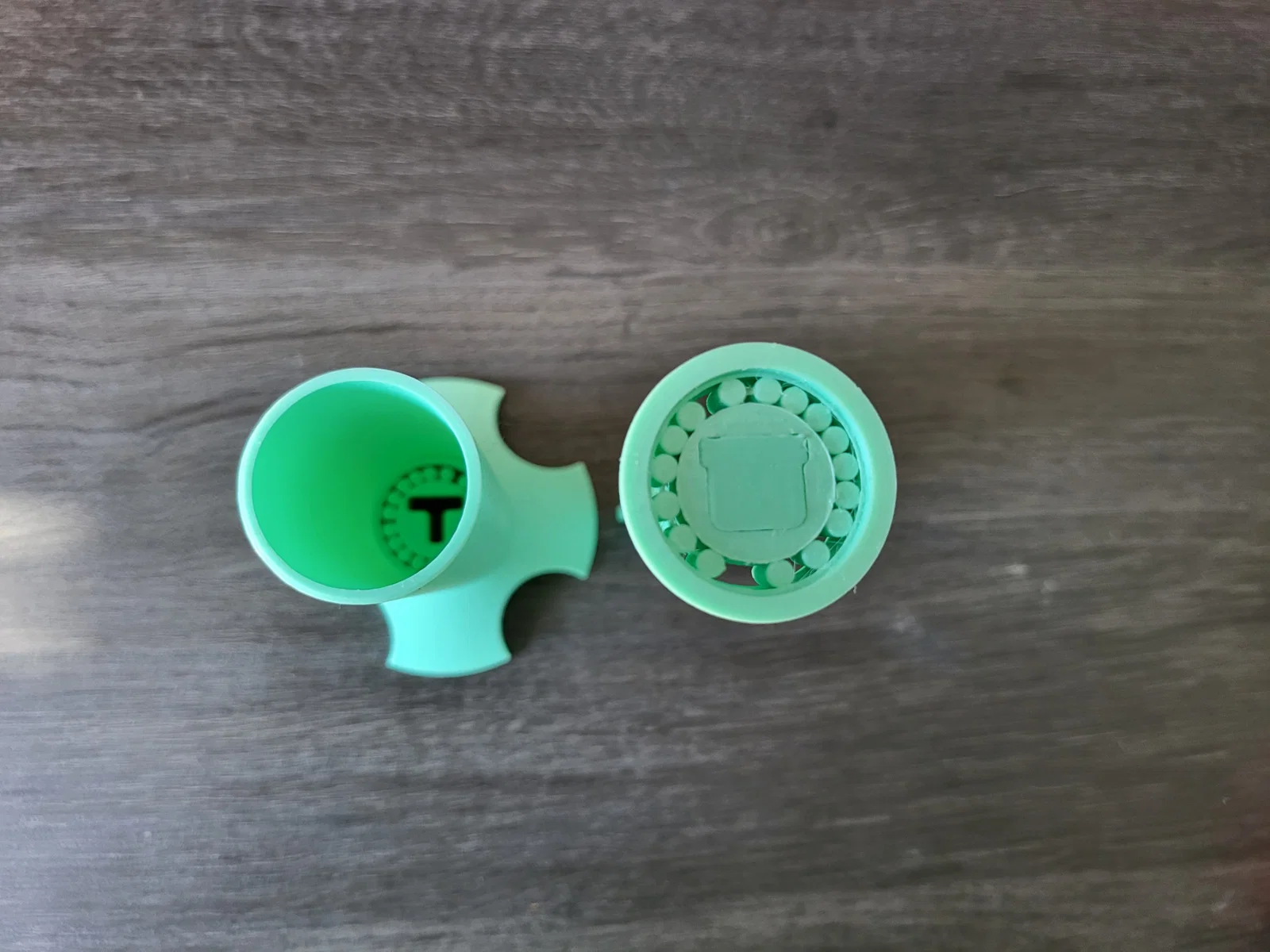

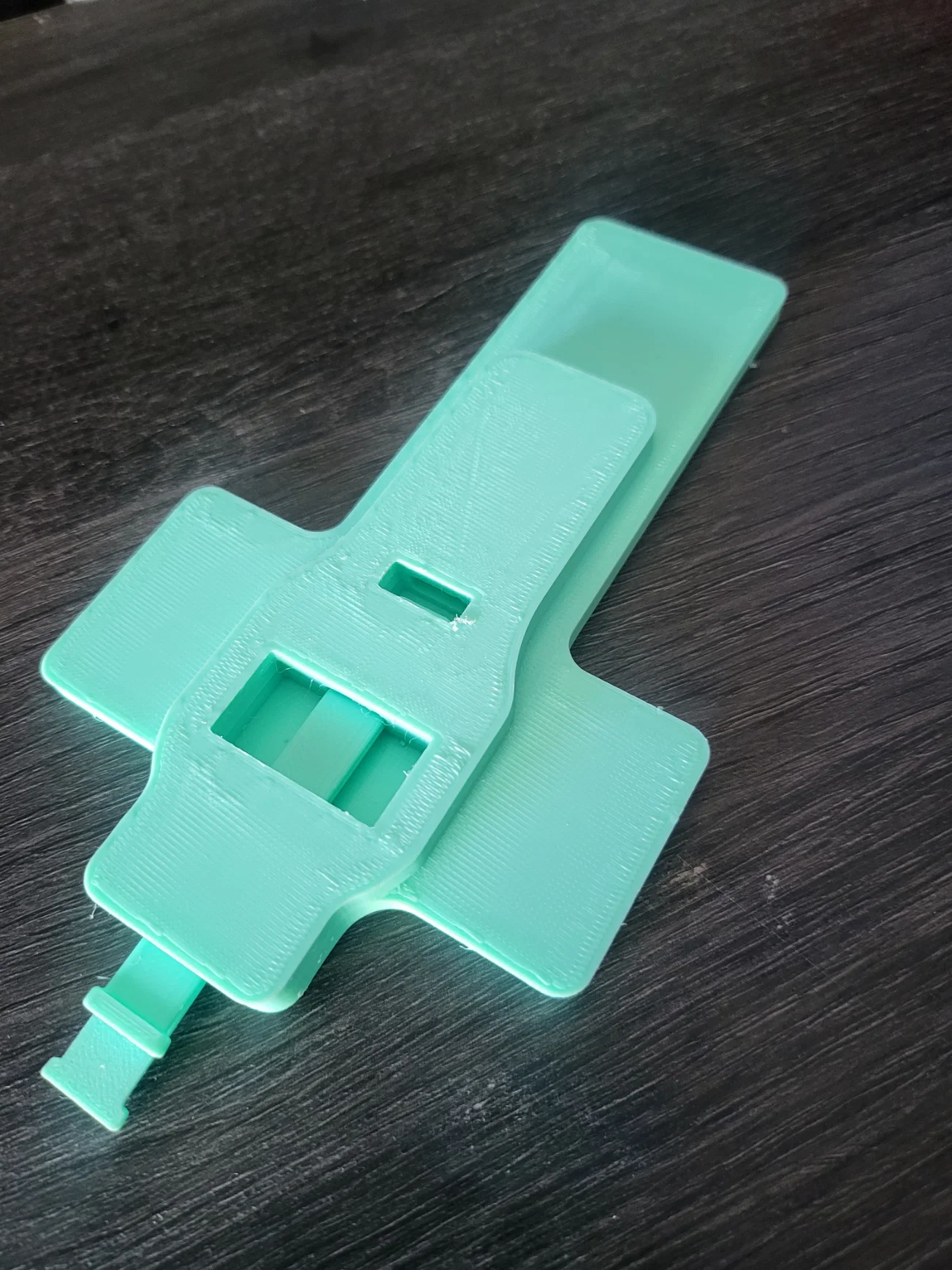

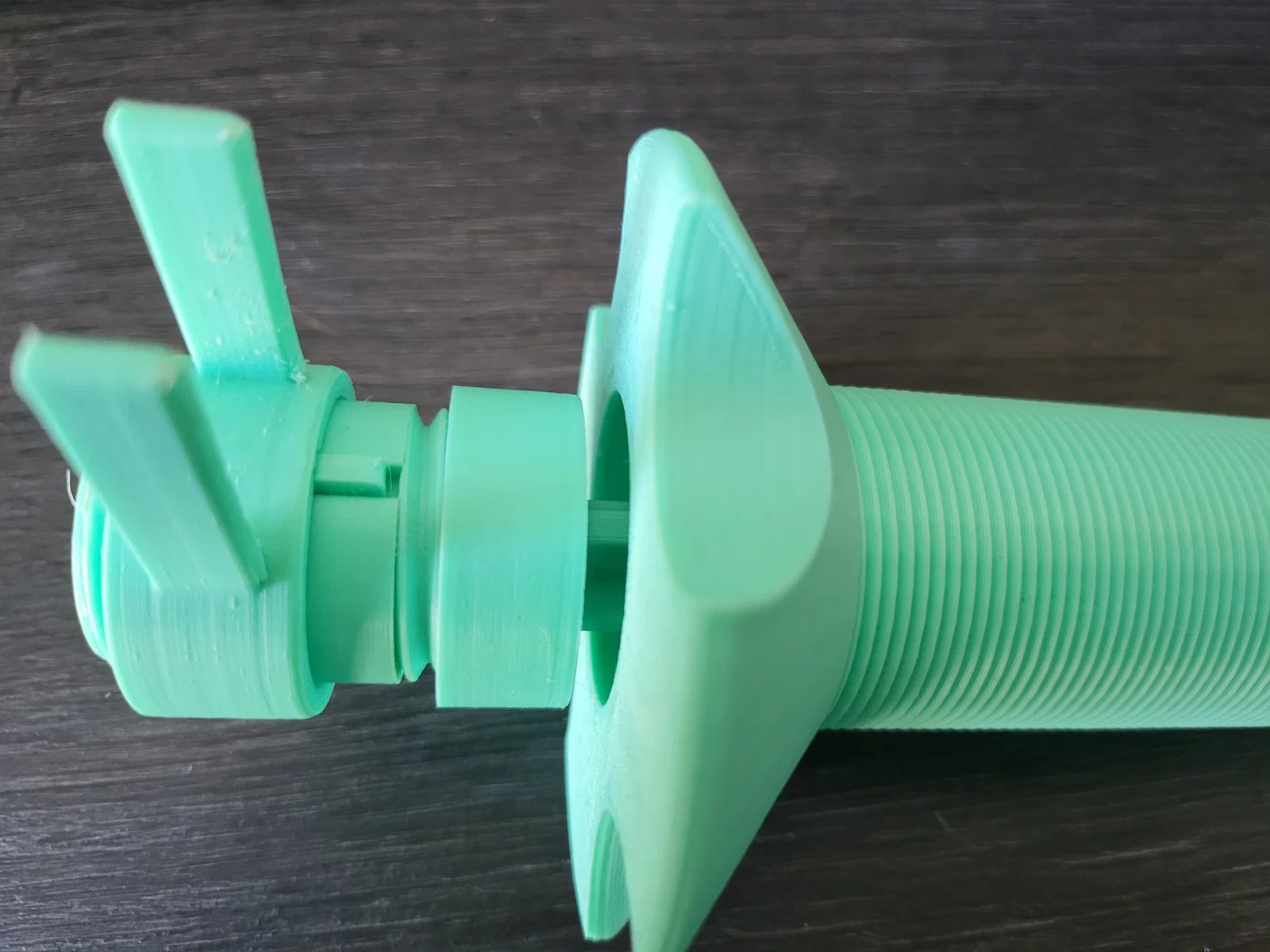

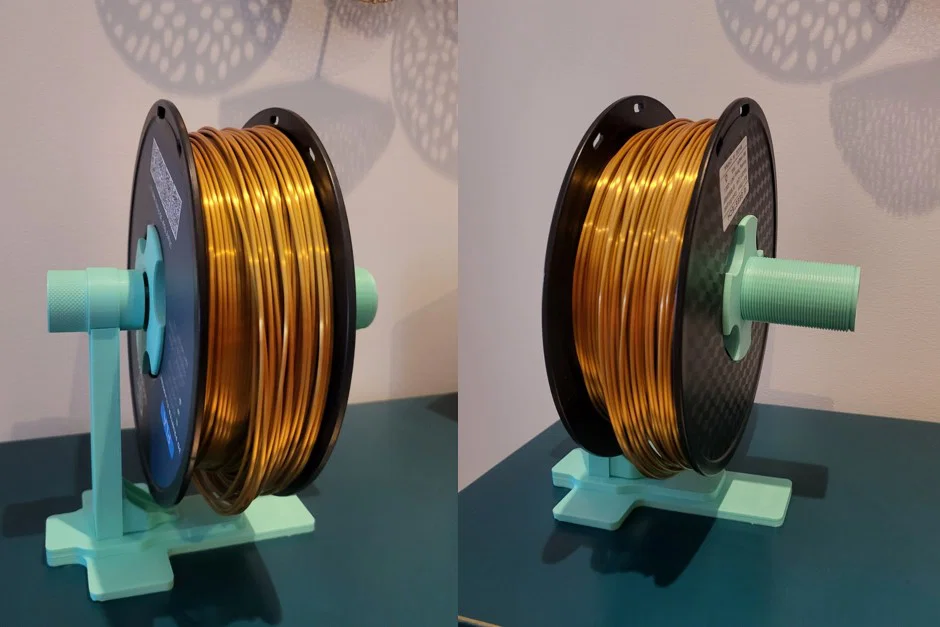

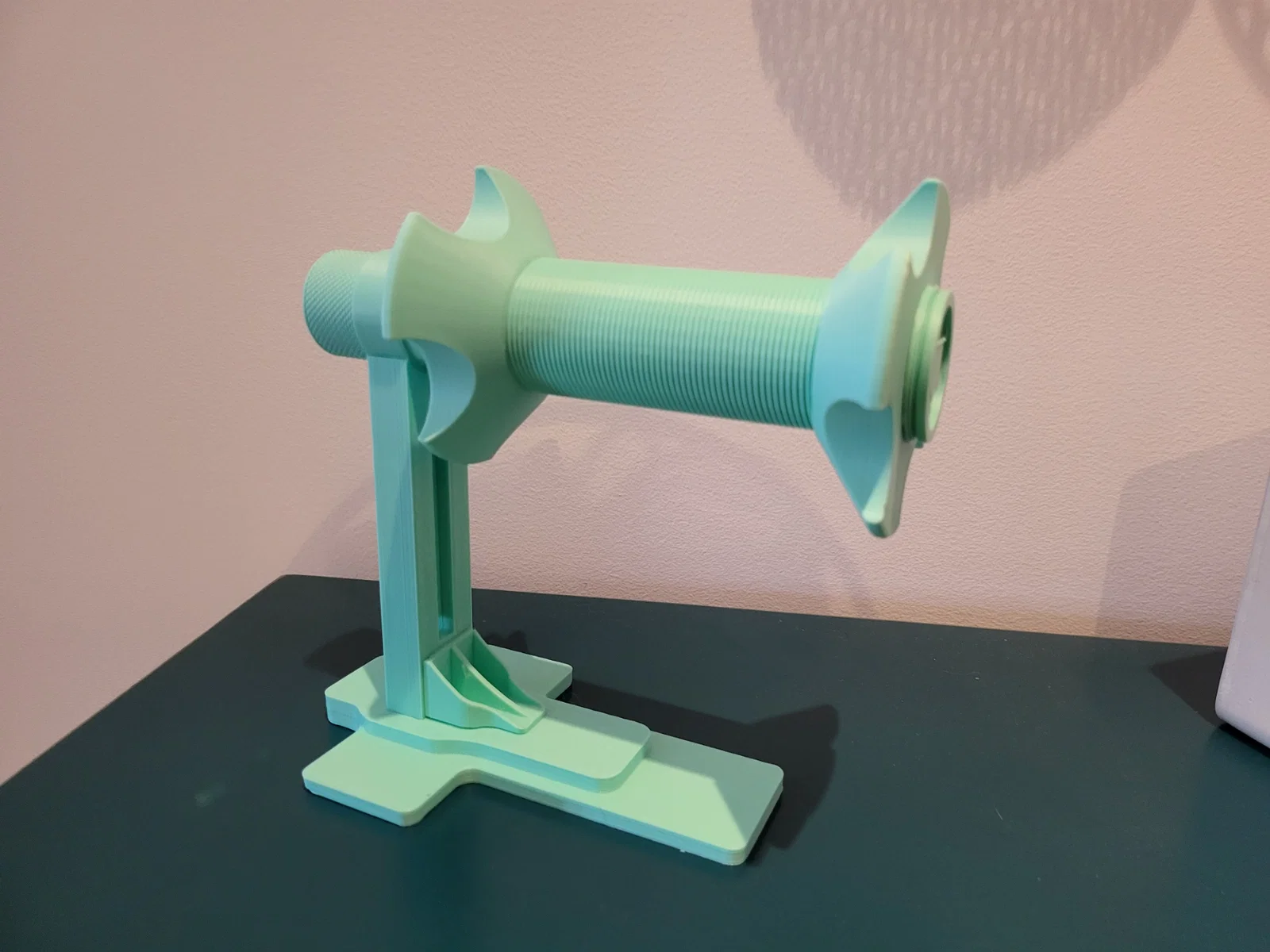

Bộ giá đỡ cuộn filament này được làm hoàn toàn từ các chi tiết có thể in được và gồm 2 phần chính: một kết cấu T-beam có bearings in sẵn để chịu tải, và một phần đế kèm pole để cố định giá đỡ. Trên T-beam có lắp bearings, phía trên gắn thêm một chi tiết dạng ren (threaded) để siết giữ cuộn filament. Phần pole đóng vai trò làm trụ neo cho giá đỡ, và hai phần này cũng có thể dùng độc lập.
Để đạt kết quả tốt nhất, mẫu được in với layer height 0.1 mm, dù bạn vẫn có thể thử các thiết lập khác. Tuy nhiên, với phần bearings thì bắt buộc phải dùng layer height 0.1 mm. T-beam và pole cần infill cao trên 80% để đảm bảo độ cứng và độ bền.
Quan trọng: T-beam, pole, và điểm lắp (mounting point) của giá đỡ cuộn filament nên được in với cạnh dài nhất đặt phẳng trên build plate để tối đa độ vững kết cấu.
Pole và base có thể thay bằng các hệ đỡ khác, và tụi mình khuyến khích bạn tạo remix.
Nếu bạn gặp vấn đề gì hoặc phát hiện cải tiến nào hay hơn thì để lại bình luận nhé.
Dự án này được thiết kế bằng FreeCAD, và sẽ được đăng bán trên shop của mình.
