Shapeoko Hybrid Table T Nut (T-nut dùng heat set insert)
Bộ T-nut cho Shapeoko Pro Hybrid Table, thiết kế để dùng heat set insert tạo ren (M6x10x7). Lắp insert từ phía dưới để tăng lực giữ; có thể chịu siết khoảng 80 in-lb, tương đương hơn 1500 lb lực kẹp.
912
Lượt Xem
32
Lượt Thích
129
Lượt Tải
Cập Nhật Apr 20, 2026
Mô tả

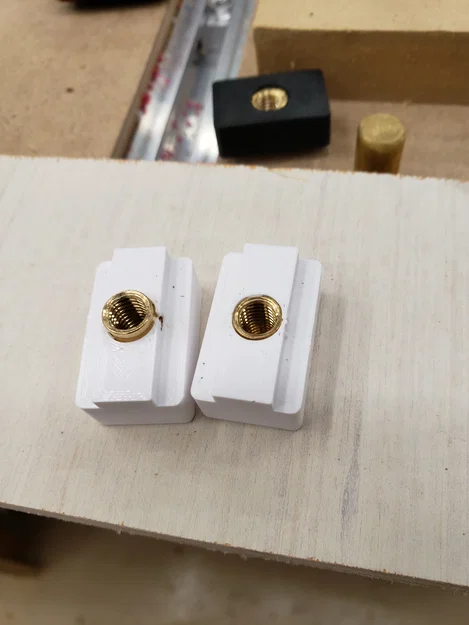

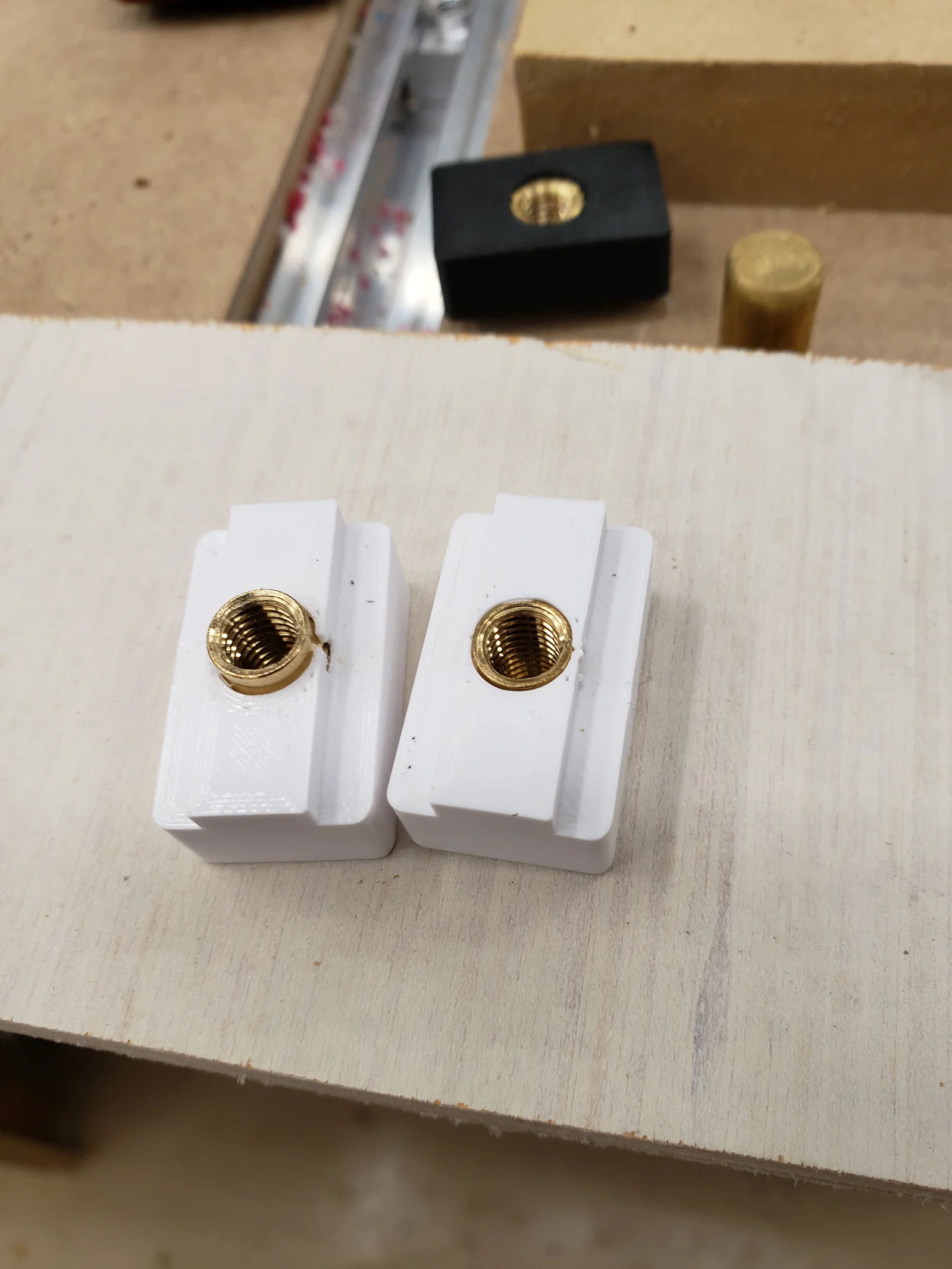

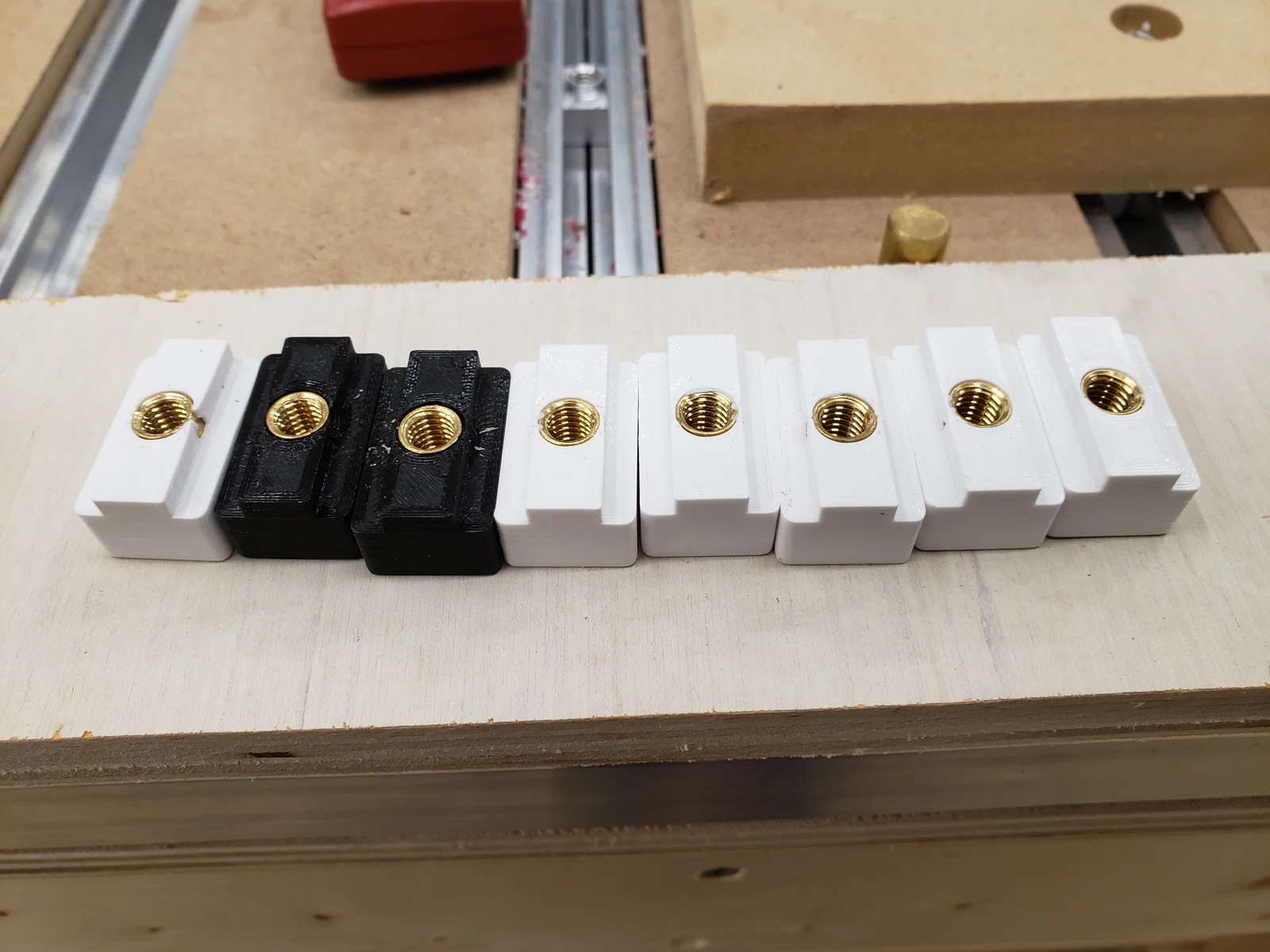

Mình cần thêm T-nut cho bàn Shapeoko Pro Hybrid Table, nên mình thiết kế một bản in 3D có thể gắn heat set insert vào để tạo ren. Cụ thể là loại này (M6x10x7): https://www.amazon.com/gp/product/B08Z7541M5/ref=ppx_yo_dt_b_asin_title_o08_s00?ie=UTF8&psc=1
Mình ép insert từ phía dưới lên để lực giữ tốt hơn. Mình đã siết được tới 80 in-lb trước khi insert bắt đầu bị kéo tuột qua. Tính ra tương đương hơn 1500 lb lực kẹp. Vậy chắc là đủ xài rồi!
