Bản mod ERCF filament Cutter beta7

# ERCF filament Cutter beta7 mod

• Thông tin:

  Dành cho ERCF V2 / ERCF Filament Cutter Beta7 https://github.com/kevinakasam/ERCF\_Filament\_Cutter

• • Bản mod này sửa lỗi và cải tiến một số vấn đề trên thiết kế beta7.
• • Hoạt động tốt với bản mod servo 28mm ERCF V2 của tôi, vì bộ chọn (selector) có thân dày hơn và lỗ bắt ốc trên cùng chắc chắn hơn.

Các thay đổi mới so với ERCF Cutter Beta7

Ý tưởng chính là tách biệt bộ phận cắt ra khỏi vỏ encoder của ERCF.

• Cutter beta7 yêu cầu thay vỏ encoder sau mỗi vài tháng ở các bản phát hành khác nhau. Tôi thấy việc này không nên vì vỏ encoder ERCF có thể đang dùng các bản mod khác, khó in và lắp nhiều ốc nhiệt M3, cũng như ốc chặn (endstop) phải căn chỉnh lại mỗi lần. Ý tưởng ở đây là giữ cho vỏ encoder ổn định, không cần thay đổi trừ khi thực sự cần thiết.

• Để hỗ trợ các tính năng mới trong beta7 mà không cần thay đổi vỏ encoder, tôi đã tạo ra một bộ phận chuyển đổi (adapter).

• Nếu bạn KHÔNG sử dụng bộ chọn servo 28mm (thân dày) của tôi, bạn có thể dùng nửa bên phải thân encoder từ bản beta6.

• Để tương thích với bộ chọn thân dày của bản mod servo 28mm, tôi đã làm một đế gắn servo khác.

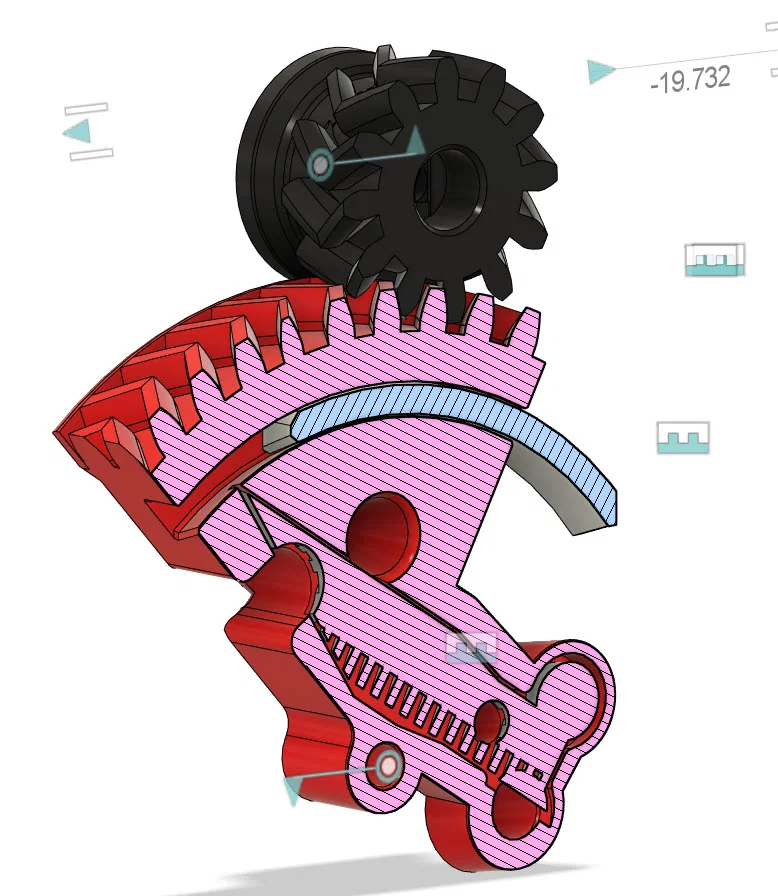

• Bánh răng servo (Gear): Loại bỏ phần support tích hợp trong thiết kế beta7 vốn khó tháo và nguy hiểm, phần bánh răng đã sửa đổi giờ đây có thể in được mà không cần support.

• Ở bản beta7, lưỡi cắt cần phải cắt bớt hoặc bẻ đầu trước, rất nguy hiểm và bất tiện. Lưỡi dao bị cùn theo thời gian nên cần thay thường xuyên. Bản mod này loại bỏ yêu cầu đó. Tôi đã dời thanh dẫn hướng lên cao 2-3mm để giữ nguyên đầu lưỡi dao. Nhờ sử dụng adapter, không gian không bị hạn chế như trong vỏ encoder, giúp tôi có chỗ để dời thanh dẫn hướng ra xa đầu lưỡi dao.

• Không thay đổi phần gắn servo.

• Đế servo đi kèm hoạt động với bản mod bộ chọn dùng servo 28mm thân dày.

Nếu dùng bộ chọn thông thường, cứ dùng đế servo gốc từ bản beta 7.

Việc này khá phức tạp, đó là lý do tại sao chúng ta nên tách rời các bộ phận để giảm bớt độ phức tạp.

Thiết lập in

Không cần support.

Khác biệt khi lắp ráp so với bản Beta7 gốc

• Sử dụng ốc nhiệt M2.5 cho lỗ ốc giữa của lưỡi dao #11 và ốc M2.5 (thay vì M2). Vì M2.5 chắc chắn hơn, lỗ giữa của lưỡi dao có thể vừa với M2.5 và ốc nhiệt M2.5 bám vào nhựa tốt hơn.
• Sử dụng ốc nhiệt M2.5 ở lỗ thoát sợi của adapter. Theo tài liệu của beta7, họ gợi ý dùng ốc nhiệt M3 ở vỏ encoder, nhưng với bản mod này chúng ta dùng adapter nên vỏ encoder được giữ nguyên, đừng lắp ốc nhiệt vào vỏ encoder nhé. Thay vào đó, hãy lắp ốc nhiệt M2.5 vào phần adapter. Rõ ràng lỗ M2.5 dẫn sợi nhựa tốt hơn.
• Sử dụng ốc nhiệt M2.5 ở lỗ bên hông đế servo để không cần dùng ốc M2.
