Case cho BTT Octopus V1.1

Đây là một cái case để chứa (house) mạch điều khiển BTT Octopus v1.1. Nhiều khả năng cũng dùng được cho board v1.0 và có thể cả bản Pro.

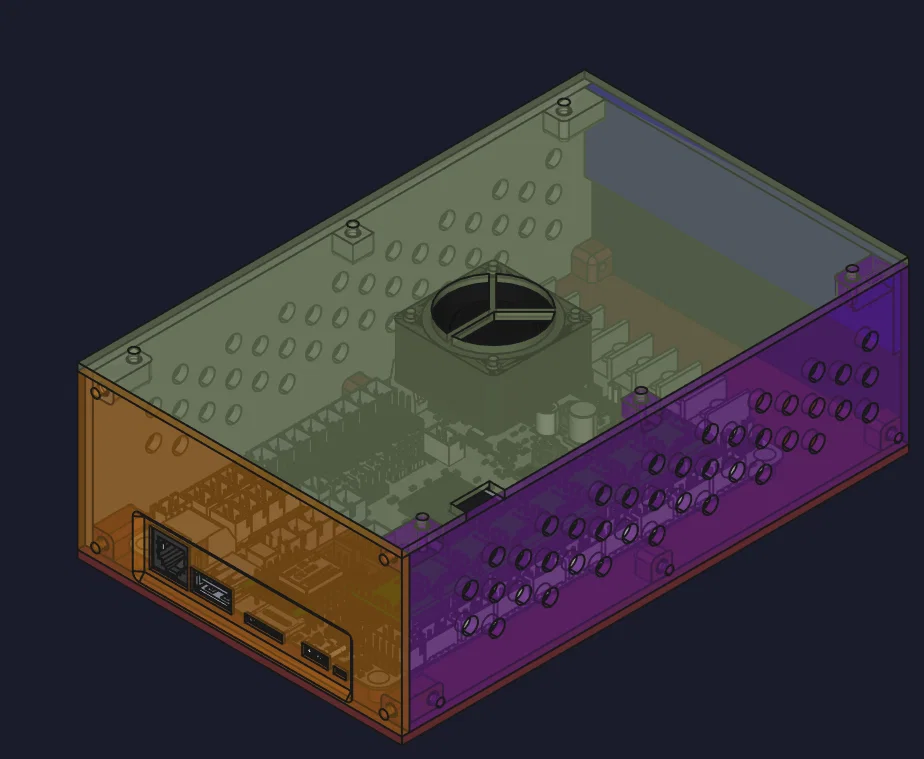

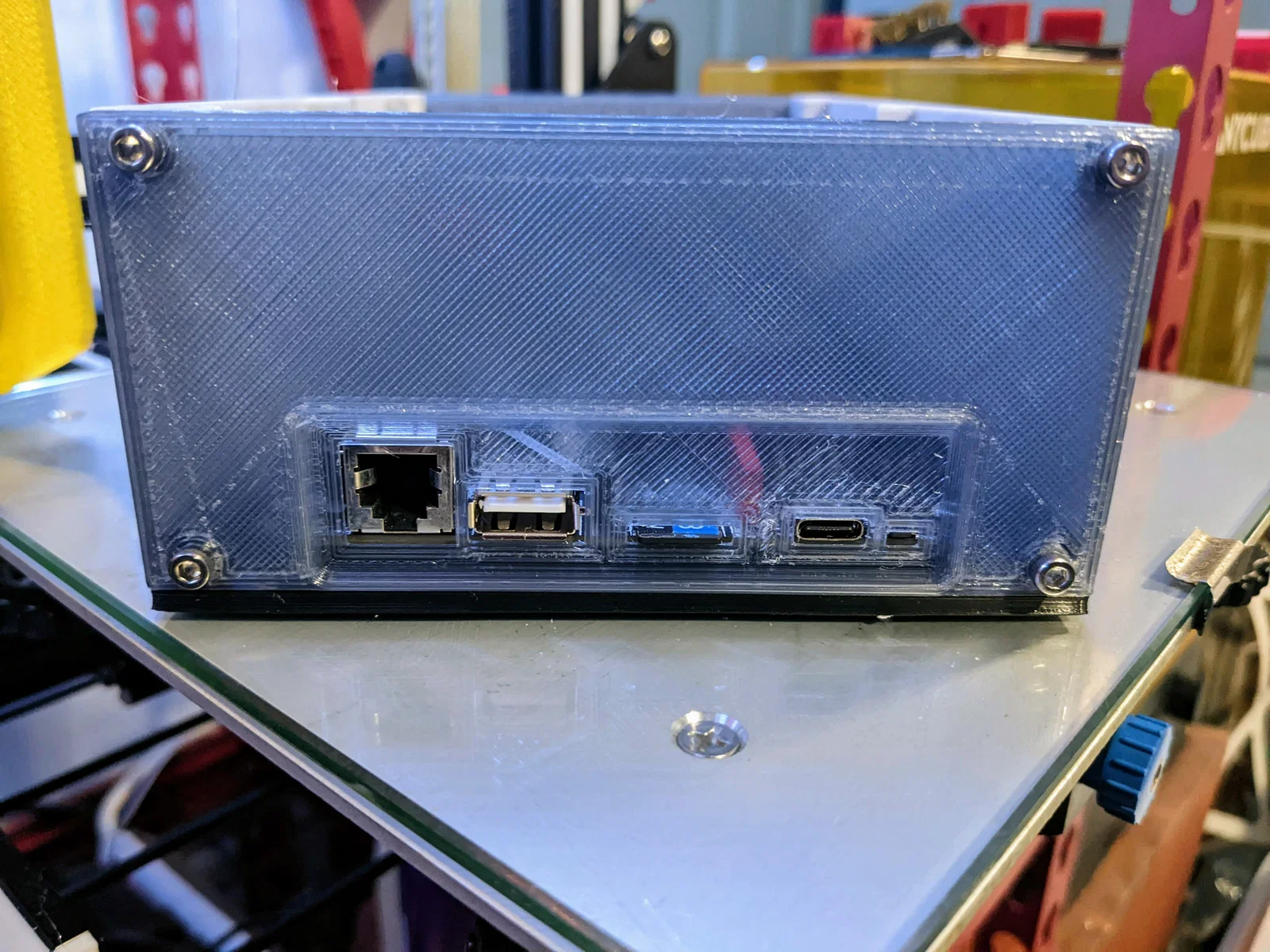

Đây là một case khá lớn, chừa nhiều khoảng trống quanh board để đi dây! Để dễ in trên Ender 3v2 của mình, mình thiết kế dạng modular. Mỗi mặt bên được in riêng và ghép lại bằng ốc m3.

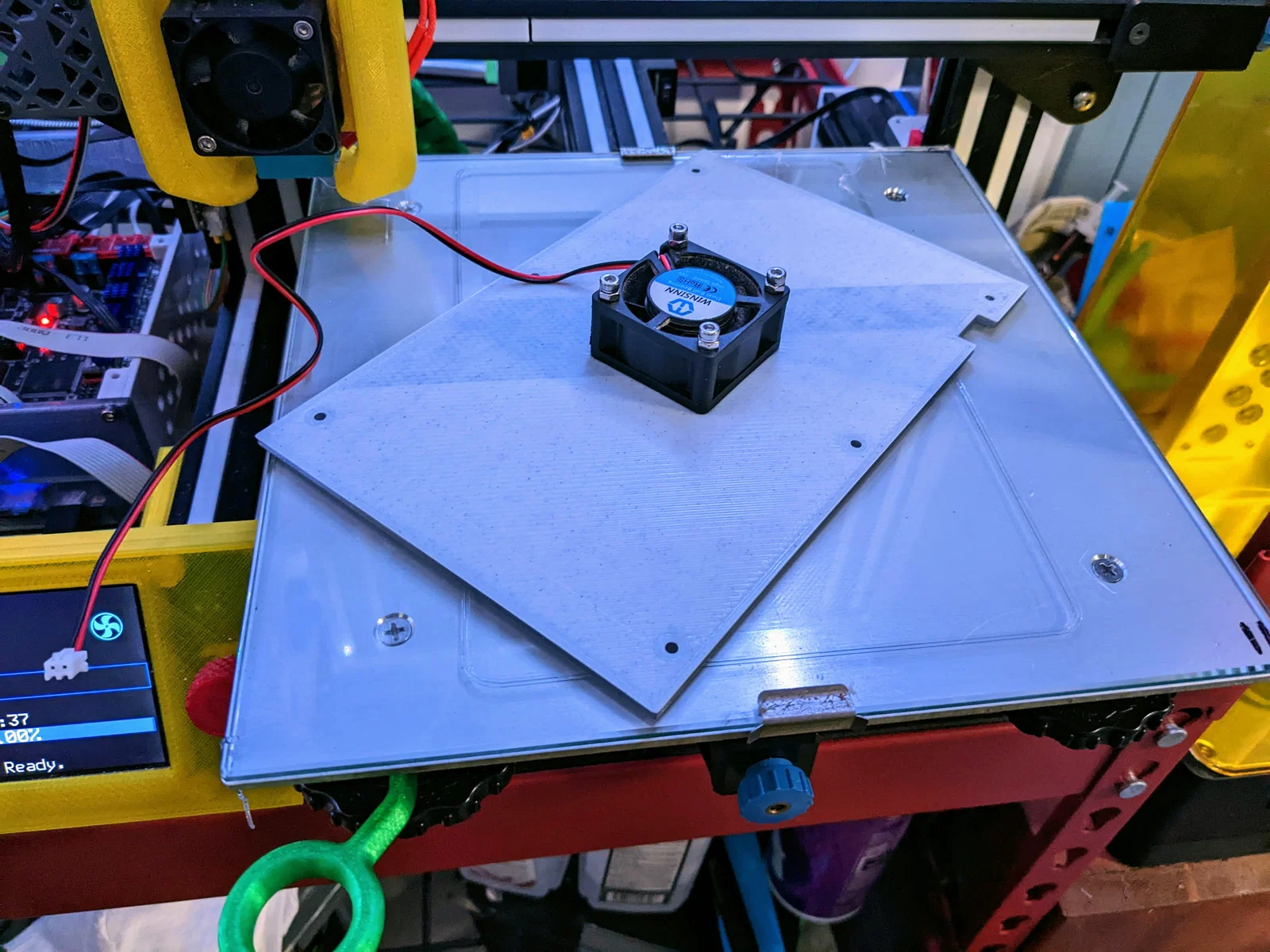

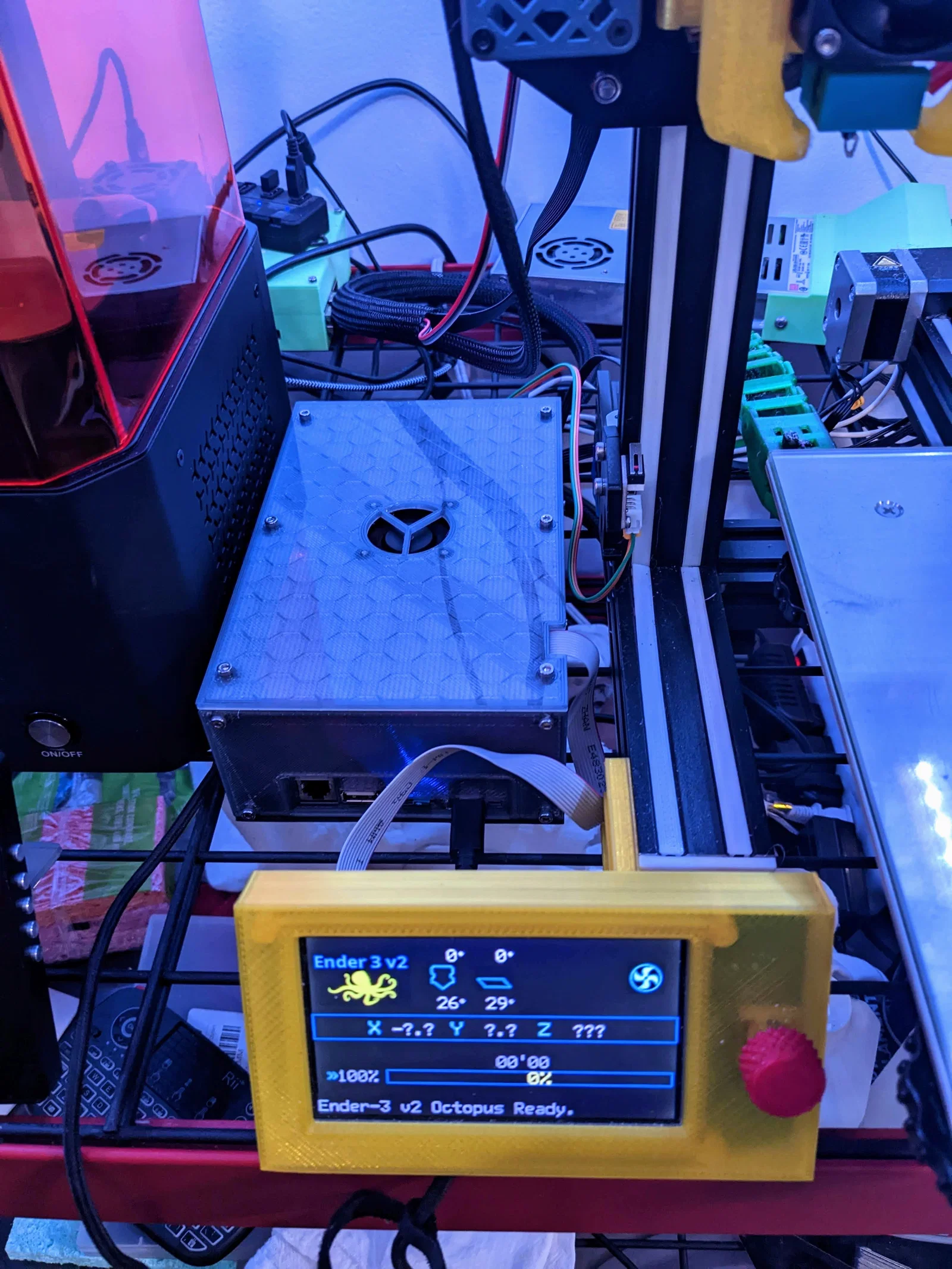

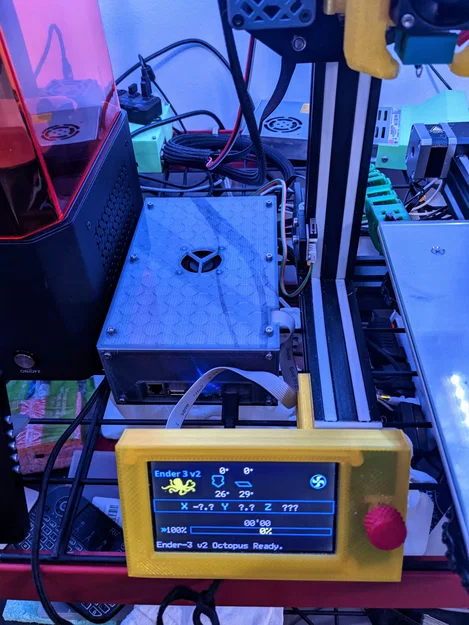

Phần nắp trên có vị trí để gắn quạt 40x40, như 4010 hoặc 4020 (như hình).

Vật tư bổ sung

Bạn sẽ cần các loại ốc sau để lắp cái hộp này:

• 18 con ốc m3 dài 8mm. Bạn có thể dùng ốc đầu dù (button head) nếu muốn phần bên ngoài thấp gọn hơn.
• 4 con ốc m3 dài 23mm cho quạt 4020 hoặc 4 con ốc m3 dài 13mm cho quạt 4010. Mình chỉ có ốc 25mm, nên mình dùng ê-cu m3 trên mỗi trong 4 con ốc để làm spacer.
• 4 con ốc m3 dài 3–4mm để cố định board Octopus xuống phần đáy.

In 3D (Printing)

• Nên in với layer height 0.2mm, hoặc cách khác là đảm bảo bề mặt trên của các phần side, front và back thực sự dày 3mm.
• Phần Bottom, Left và Right nên in sao cho các gờ nhô (protrusions) hướng lên trên, quay ra khỏi mặt bàn in.
• Phần Back có thể in trên bất kỳ mặt lớn nào, nhưng bạn có thể muốn để mặt chạm bàn in quay ra ngoài.
• Phần Front bắt buộc phải in với mặt bên trong úp xuống mặt bàn in.
• Phần Top nên in sao cho các lỗ để bắt ốc quạt hướng lên trên, quay ra khỏi mặt bàn in.

Lắp ráp (Assembly)

• Mẫu này được in bằng nozzle 0.8mm nên dung sai (tolerance) sẽ thoáng đủ cho thiết lập in tiêu chuẩn. Tuy nhiên, bạn vẫn có thể cần khoan rộng (drill) một số lỗ mà ốc đi xuyên qua.

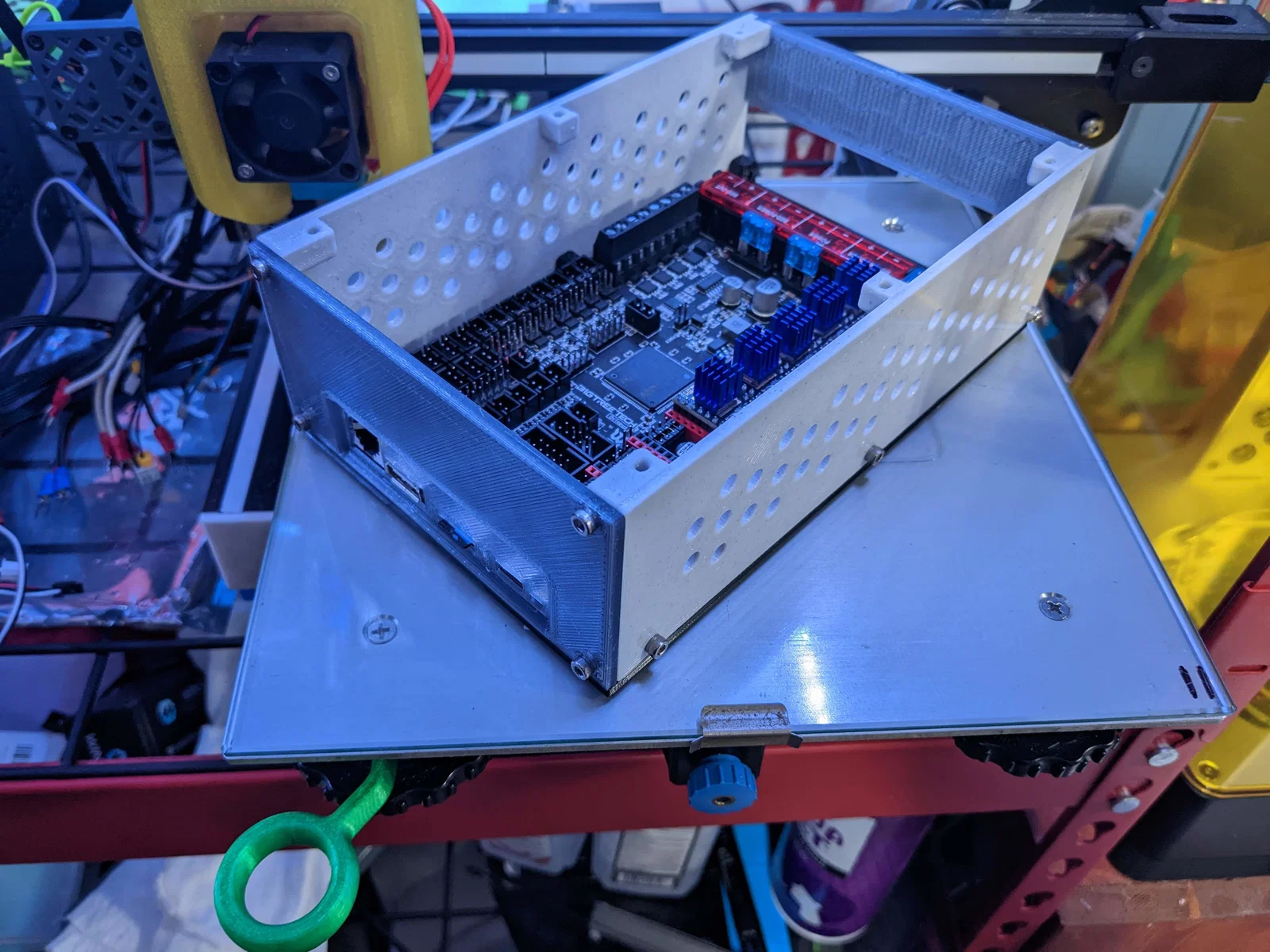

• Bắt đầu với phần bottom, cố định left và right vào đó bằng mỗi bên 3 con ốc dọc theo cạnh đáy
• Cố định phần back vào cạnh trên của right và left
• Cố định phần front vào right, left và bottom
• Cố định phần top vào right và left

2024-09-14: Thêm một biến thể nắp trên có thể vừa quạt 120mm. Cái này làm theo yêu cầu và hoàn toàn chưa test.
