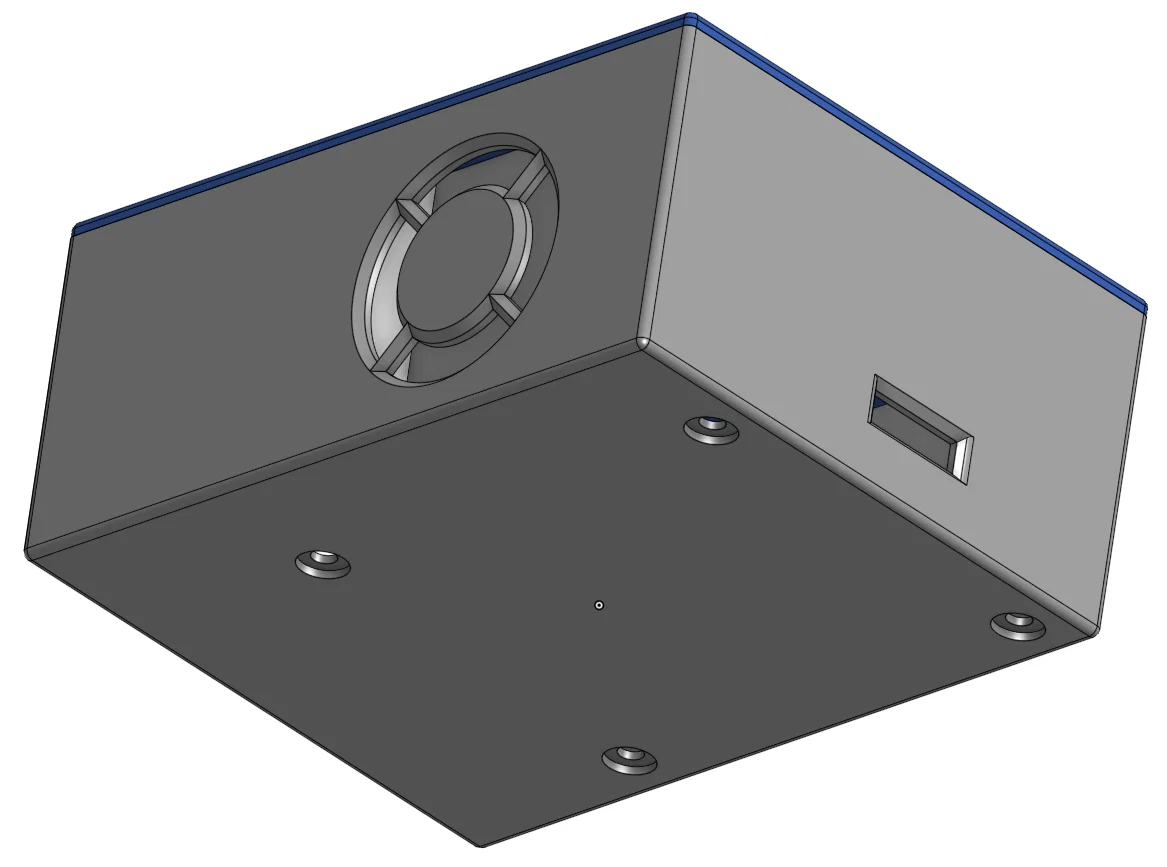

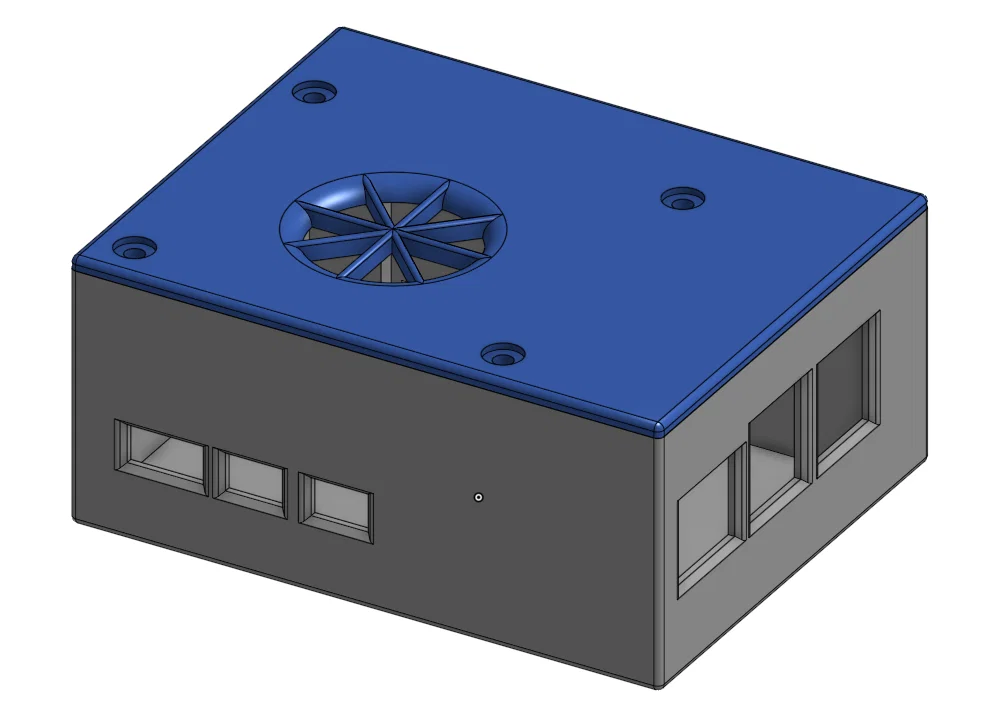

Case Raspberry Pi 5 + Pimoroni NVMe + Waveshare POE

Onshape: https://cad.onshape.com/documents/809c1d9aeac14ebee1c26306/w/fa98b59d5ea349d41a2c8a12/e/640e785a4a9a0e8f65ca9a5c?renderMode=0&uiState=66e48bfcb9fa683c1c80ea15

Vậy là Dr Dread cần một cái case cho Raspberry Pi 5 dùng kèm Pimoroni NVMe Base và Waveshare PoE Hat, thêm một cái fan dư ổng quăng vô vì sẵn có và thấy “có vẻ hợp lý”..

Ờ cảm ơn nha, dây lại quá ngắn nên phải nối và hàn thêm một đoạn cho dài ra.

Case gọn gàng, cầm chắc tay, nhưng muốn ổng cho chạy vài tác vụ nặng nặng coi sao, để chắc là nhiệt độ không vượt tầm kiểm soát.

Về mấy cái “gotcha” thì cái to nhất là ĐỪNG QUÊN THÁO THẺ SDCARD! :)

Case fit rất khít, vừa đủ chỗ để trượt nguyên cụm Pi5 vào, nhưng thẻ SD lại thò ra ở hông. Nên nếu bạn cố nhét cụm Pi5 vào case hoặc lôi ra mà không tháo thẻ SD trước thì kiểu gì cũng có cái bị gãy.

Ok, phần lắp ráp thật ra khá đơn giản: đừng lắp sẵn Pi với các hat ở ngoài, cứ bắt đầu từ dưới lên trên ngay trong case.

Ý là: trước tiên, luồn mấy con ốc dài vào đáy case. Việc này sẽ canh thẳng hàng cho board NVMe, rồi đưa board đó vào, sau đó siết các đai ốc/spacer lục giác (hex spacer) cho nó.

Tiếp theo đặt Pi lên phần đầu ốc đang trồi lên. Chuẩn bị nhíp hoặc đồ gì đó rồi “vật lộn” với sợi cáp flexible để cắm vào.

Khúc này cẩn thận nha. Mấy phần sau thì tương đối dễ, nhưng flexible PCB là kiểu “ác mộng mini” để thuyết phục nó vào đúng chỗ. Nếu bạn đang lo kiểu “cái connector cáp flexible trên Pi là lật (flip) hay nhấc (lift)?” thì nó là LIFT: nhấc LÊN chứ không phải lật. Cẩn thận, nếu có thì dùng dụng cụ nhựa mềm để bẩy cái chốt nâu lên, rồi đưa cáp Flex PCB vào khe, rồi sẽ nhận ra là lúc đưa cáp vào nó lại làm chốt sập xuống, làm lại tới khi cáp vào đúng rãnh, rồi NHẸ NHÀNG ấn chốt nâu xuống vị trí khóa. Tui biết, đoạn này là hướng dẫn cắm Flex PCB chứ không hẳn là lắp case, nhưng với tui đây là thứ hay làm vướng nhất mỗi lần… nên chia sẻ lại phòng khi ai đó cũng bị y chang.

Khi board NVMe đã nối với Pi xong thì tới lượt cái fan bên hông.

Tui chừa khe cho dây fan đủ dài để bạn có thể thổi gió vào hoặc hút gió ra (chỉ cần lật fan lại), nên chọn hướng nào bạn muốn. Hiện tại tui cũng chưa có ý kiến mạnh về hướng nào hay hơn, vì khoảng trống bên dưới khá kín, nên quan trọng là có luồng gió chạy là được.

Luồn dây của fan thứ hai tới cổng fan trên Pi rồi cắm vào. Cá nhân tui ép dây sát mép board Pi, đi dọc cạnh Pin Header rồi vòng lên lại sau khi qua khỏi đó, vì tui muốn chắc chắn dây không bị kẹt bởi female header của PoE hat khi đẩy vào.

Nói tới đó.. Nếu dây fan thứ hai đã gọn gàng rồi thì gắn PoE hat lên.

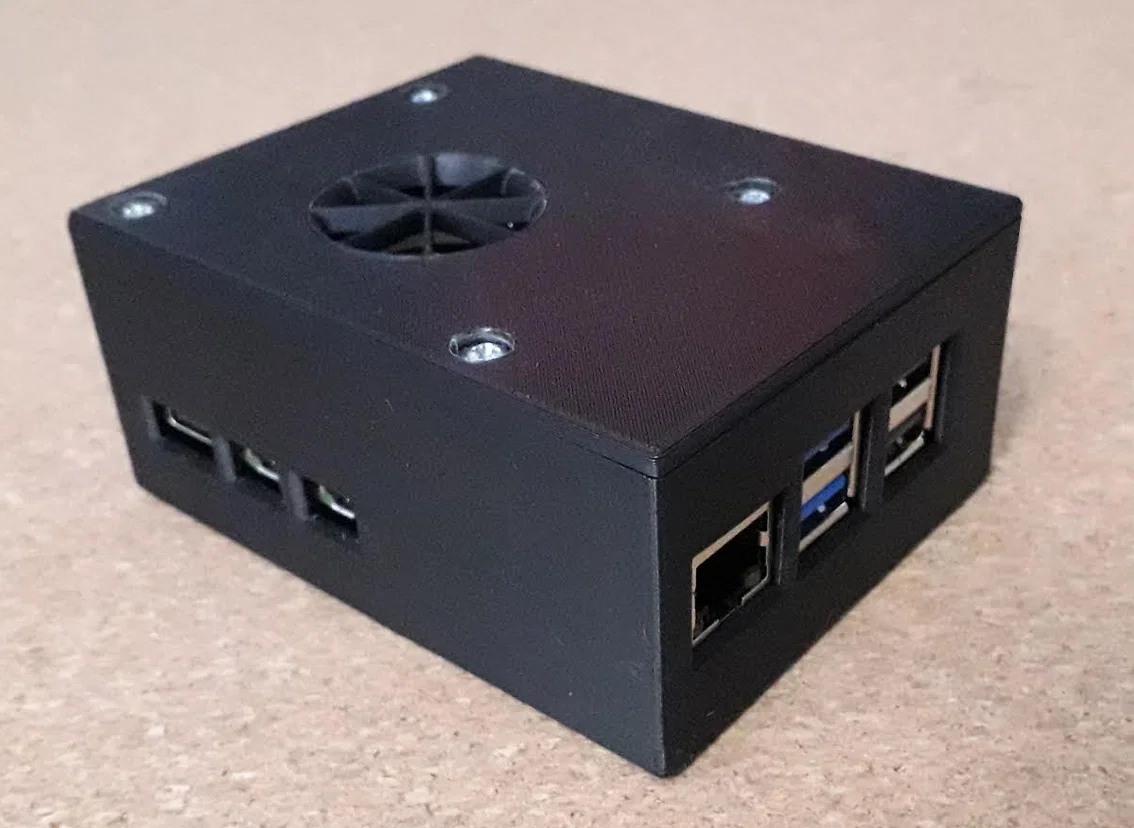

Xong xuôi thì nhìn quanh một vòng, kiểm tra coi mọi thứ ổn chưa. Nếu ổn thì đậy nắp.

Nắp sẽ cần “dỗ” chút để bấm khớp. Trên máy in của tui dung sai đủ ổn nên chỉ cần đẩy-kéo nhẹ phần trên là các phần sẽ click vào nhau và khe hở sẽ khép lại. Tùy máy in của bạn, có thể phải “thân mật” với cái dũa tay để mài bớt mấy phần ngàm/then trên nắp cho khít.

Rồi bắt vài con ốc là xong.
