Hộp Rugged “Ultimate” (Parametric) với ngăn chứa tùy chỉnh

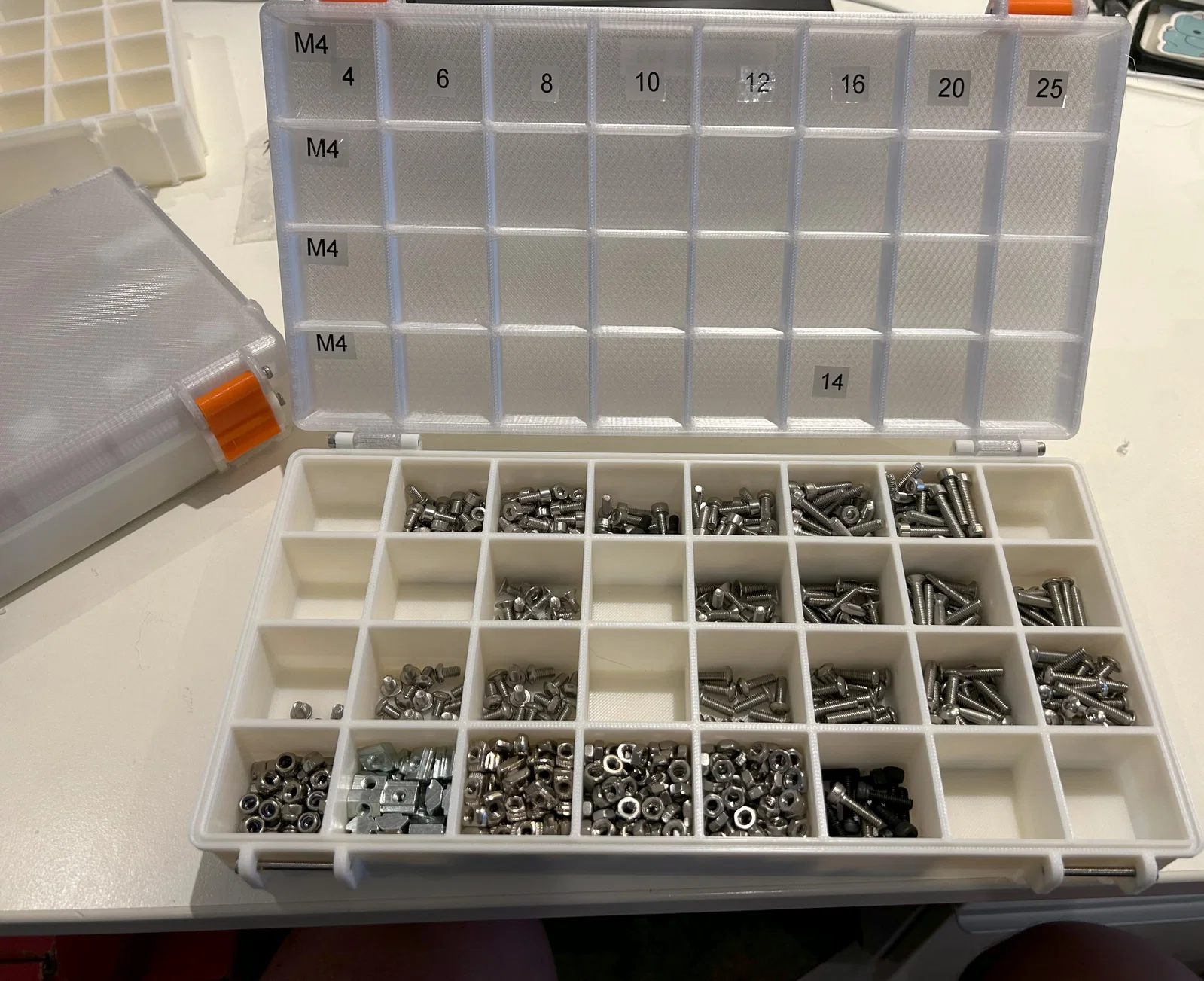

Mình đang tìm cách để cất gọn đủ loại đai ốc, bu lông và ốc vít hệ metric của mình vì chúng bị rải rác trong nhiều hộp và túi khác nhau. Mình tình cờ thấy mẫu Rugged Box (Parametric) quá hay do @Whity thiết kế và quyết định lấy đó làm nền để phát triển.

Ban đầu mình vẽ tay rồi extrude các vách để tạo các ngăn (bins) tích hợp sẵn. Cách này chạy được, nhưng làm rất chậm và khá cực. Mình quyết định thử tự động hoá phần dựng ngăn bằng cách thêm 2 tham số mới.

NumberBinsWidth - Tham số này đặt số ngăn theo chiều ngang (width). Nhập 5 là bạn sẽ có 5 ngăn chứa từ trái sang phải.

NumberBinsDepth - Tham số này đặt số ngăn theo chiều dọc (depth). Nhập 4 là bạn sẽ có 4 ngăn chứa từ trên xuống dưới.

Bạn BẮT BUỘC phải nhập tối thiểu là 2 cho cả hai biến thì model mới hoạt động. Nếu bạn không muốn có các ngăn chứa, thì cứ dùng bản gốc mà model này dựa trên.

Mình hoàn toàn không phải chuyên gia Fusion 360. Mình chắc là có đang “phạm luật” gì đó trong cách dựng hình. Nhiều chỗ mình làm theo kiểu thử-sai để cho nó chạy được.

Mình đã test thiết kế hộp tới 500mm chiều rộng và 500mm chiều sâu, mọi thứ có vẻ scale đúng và không báo lỗi Fusion 360. Nếu bạn thấy tuỳ chọn/tham số nào làm hỏng model thì báo mình biết, mình sẽ xem thử có thể xử lý được không.

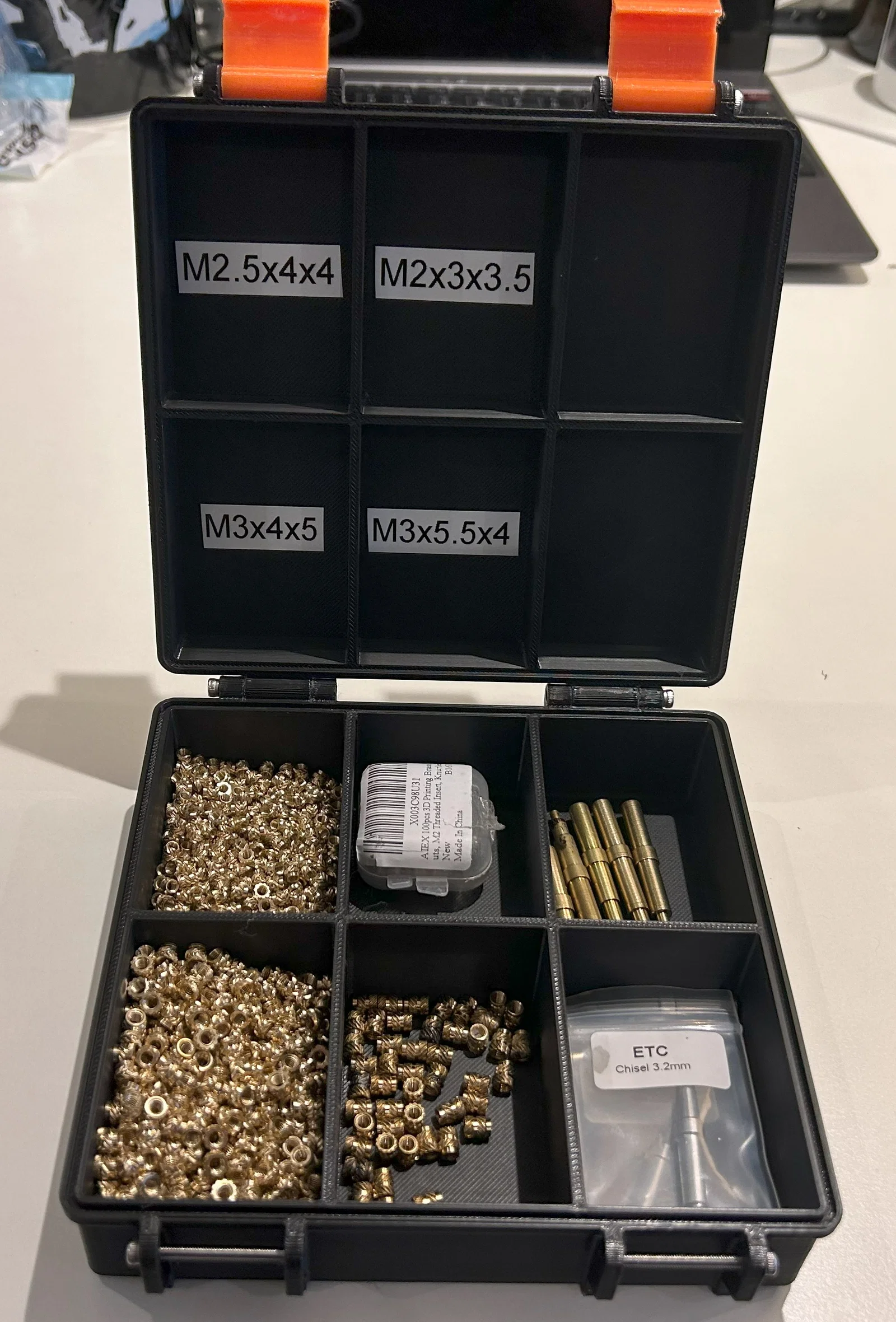

Dưới đây là ví dụ của model này. Mình đặt NumberBinsWidth=3 và NumberBinsDepth=2.
