Tay cầm xTool S1 2W

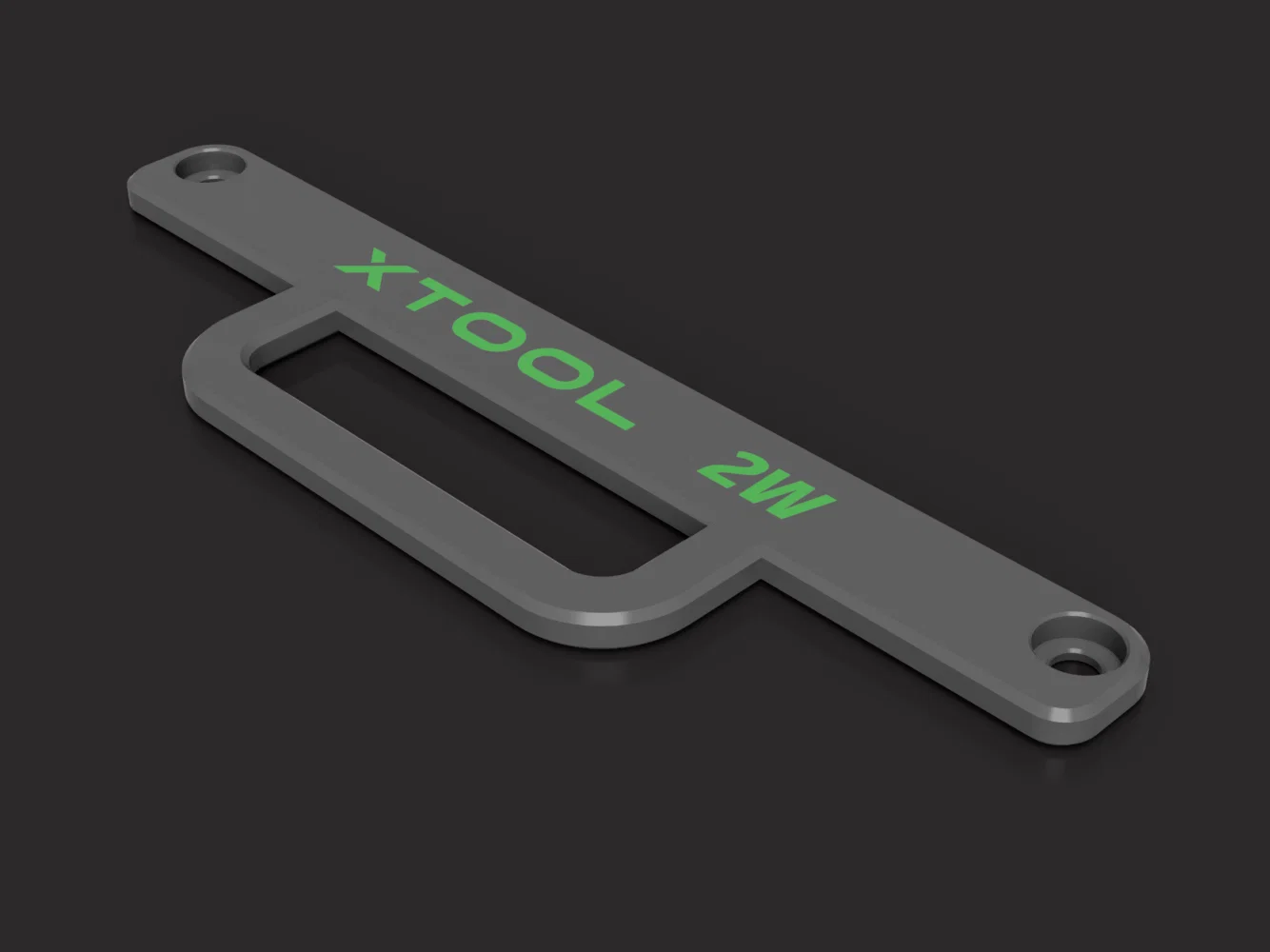

Cập nhật - đã có bản thiết kế chỉnh sửa!

Mình thêm một bản thiết kế cập nhật vì gần đây mình để ý trên tay cầm 40W của mình rằng trong lúc máy tự đo chiều cao, các vít M3 có chạm nhẹ vào phần vỏ trên khi đầu laser di chuyển về điểm tham chiếu ở phía sau bên phải của trục Y.

Nếu bạn đang dùng bản thiết kế ban đầu, mình đề nghị bạn kiểm tra kích thước trên máy của bạn và chuyển sang bản thiết kế cập nhật.

Bối cảnh

Mình tìm thử nhưng không thấy tay cầm nào fit tốt cho module laser xTool S1 2W của mình. Nên mình quyết định tự thiết kế một cái.

Ý tưởng

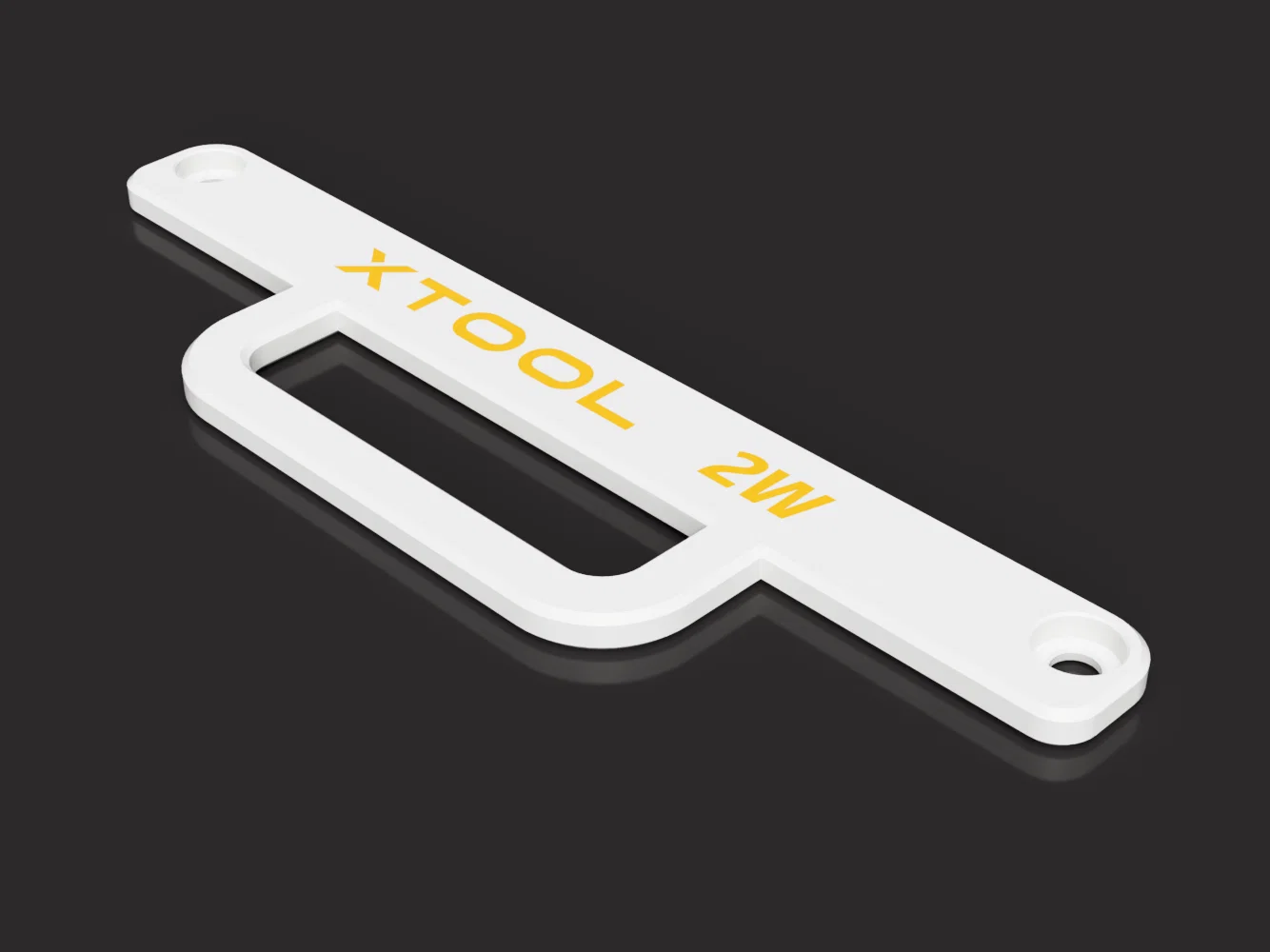

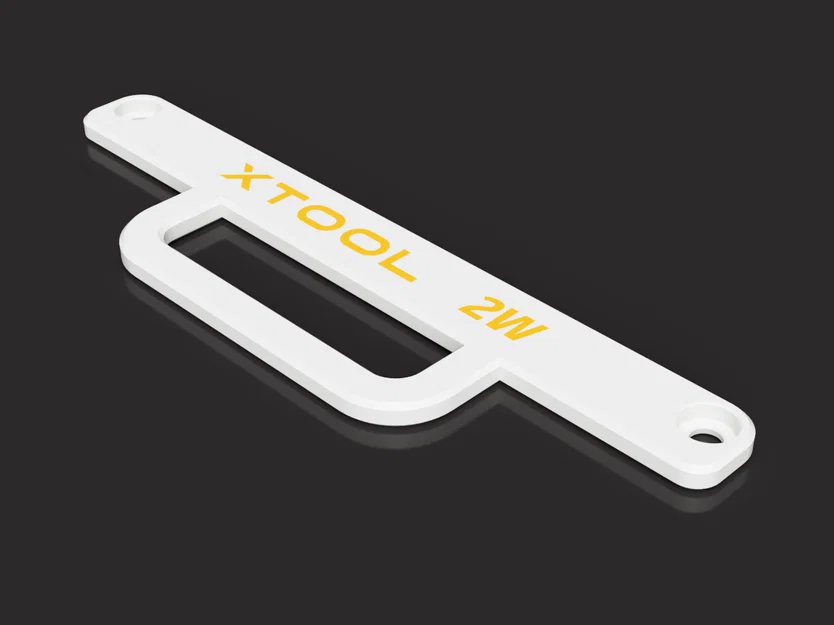

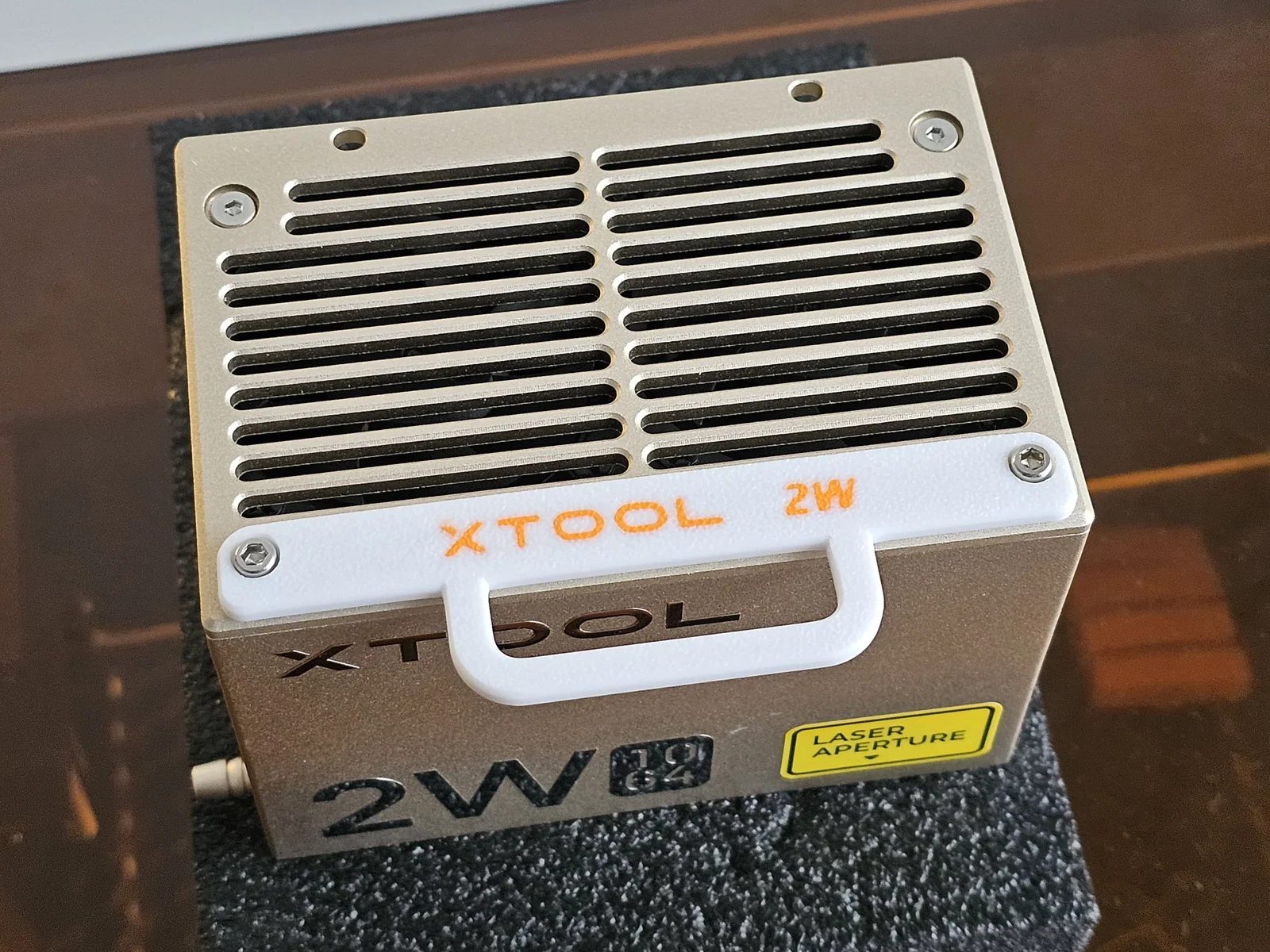

Tay cầm có thể bắt vít bằng vít M3x10mm vào module, thay cho các vít zin. Độ sâu vặn vào vẫn giữ nguyên.

Hướng dẫn

Mình in phần này với các thiết lập sau:

• In: Lật ngược (Upside down)
• Vật liệu: PLA
• Nozzle: 0.4
• Layer height: 0.2
• Perimeters: 6
• Infill: 25% Grid
• Support: Không cần
• Wall generator: Arachne
• Tốc độ lớp đầu: 25mm/s @ 2000mm/s²
• Skirt: 1 vòng / cao: 2
• Tấm in: Bambu textured PEI

Chúc bạn in vui!

Và để lại bình luận “make” nếu bạn thích nhé :-)
