Giá kẹp mở rộng cho Jorgensen E-Z Hold (Extendible Clamp Rack)

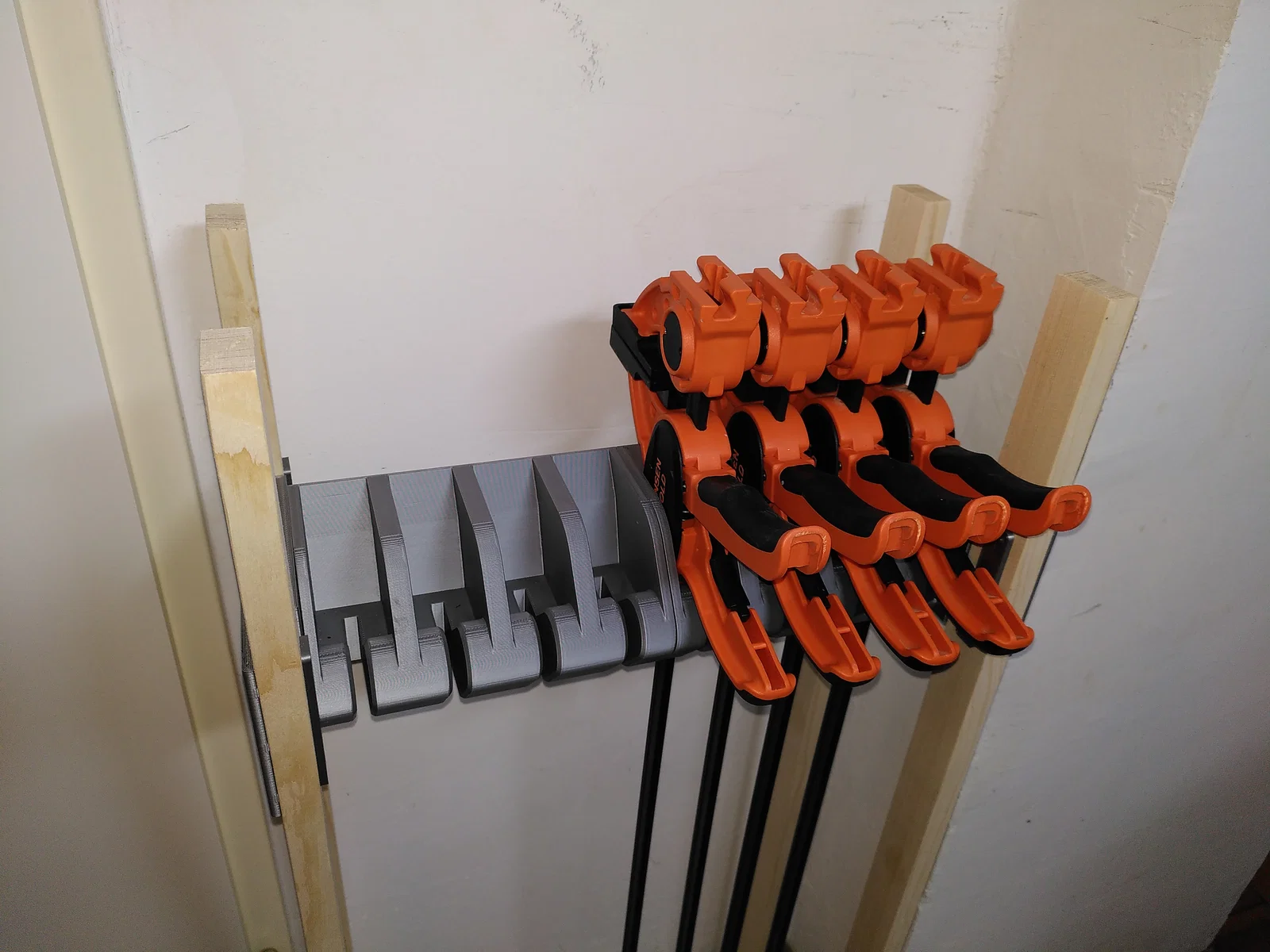

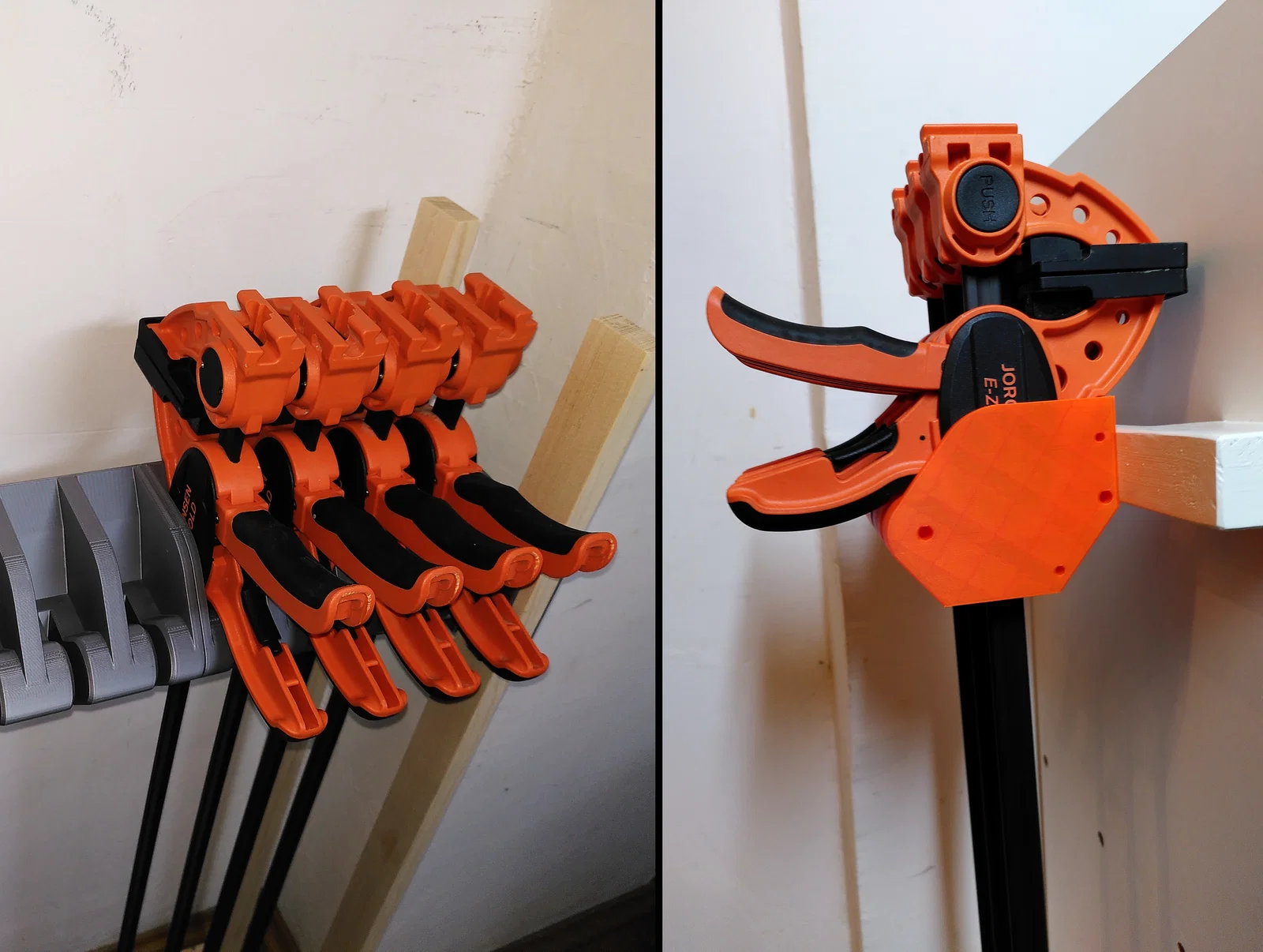

Giá kẹp (rack/holder) dành cho bar clamp Jorgensen E-Z Hold.

Nhiều tùy chọn được xuất ở định dạng STEP (kèm mẫu 3MF để xem preview trên web).

Tùy chọn lắp đặt:

• Wall mount: có thể bắt vít lên tường nhưng cần có chi tiết kê/đệm để tạo khoảng cách tối thiểu 45mm so với tường
• Side mount: không có lỗ để bắt trực tiếp lên tường (giảm thời gian in) nhưng chỉ lắp được ở cạnh bên. Cần thanh ren M4 (chiều dài tùy theo kích thước rack bạn muốn).
• Dual mount: có các lỗ như bản wall mount, cộng thêm một lỗ thứ hai cho mỗi khe “clamp”

Mở rộng:

Có thể nối nhiều rack nhỏ lại để tạo rack lớn hơn so với kích thước bàn in. Phần nối cần chốt gỗ (wooden dowels) 6x30mm.

Lưu ý: chốt gỗ là tùy chọn với hệ wall mount (nhưng rất hữu ích để canh thẳng hàng và cũng tăng độ cứng tổng thể)

In 3D:

Mình in bằng PLA với nozzle 0.6mm, layer height 0.28mm, 3 Walls, cubic infill (15%), 4 lớp top và bottom.

Lưu ý: thông số không quá “nhạy”, không cần quá khắt khe

In không cần support

Hộp (case) gọn:

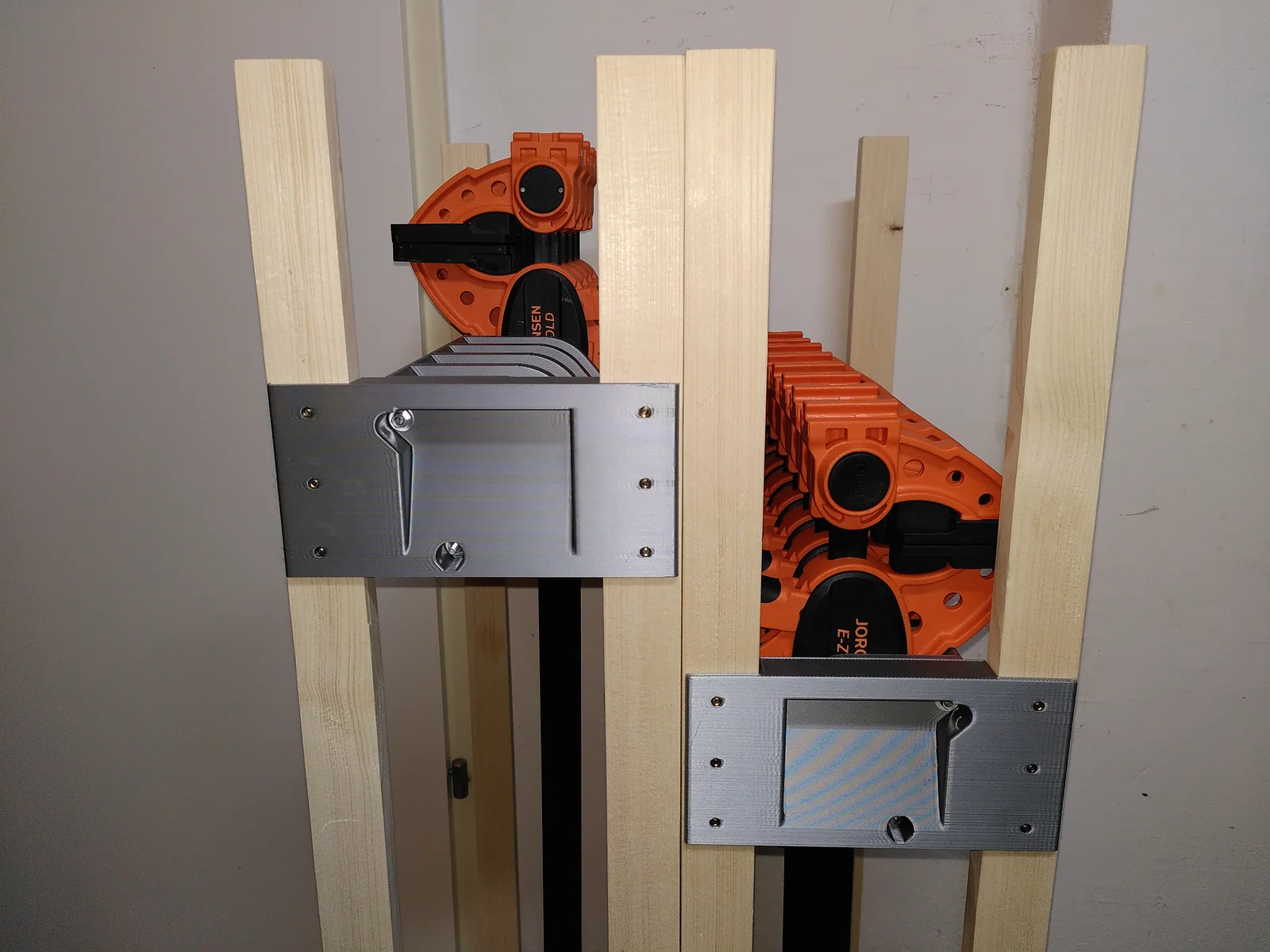

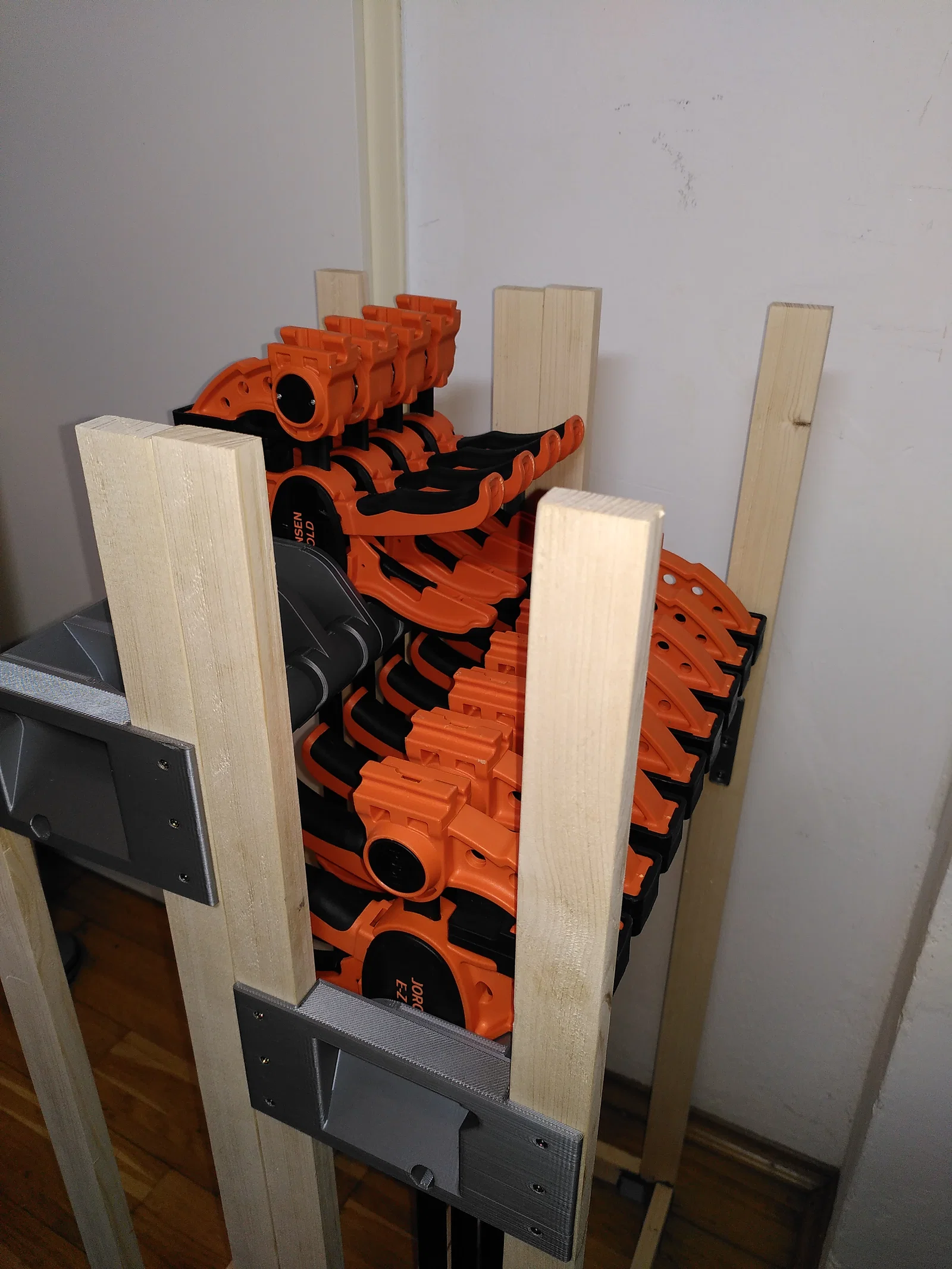

Mình dùng tùy chọn side mount để làm một case gọn (hai rack úp lưng vào nhau). Kích thước cho cách bố trí này có trong file PDF (xem thêm 2 hình cuối).
