Mô tả

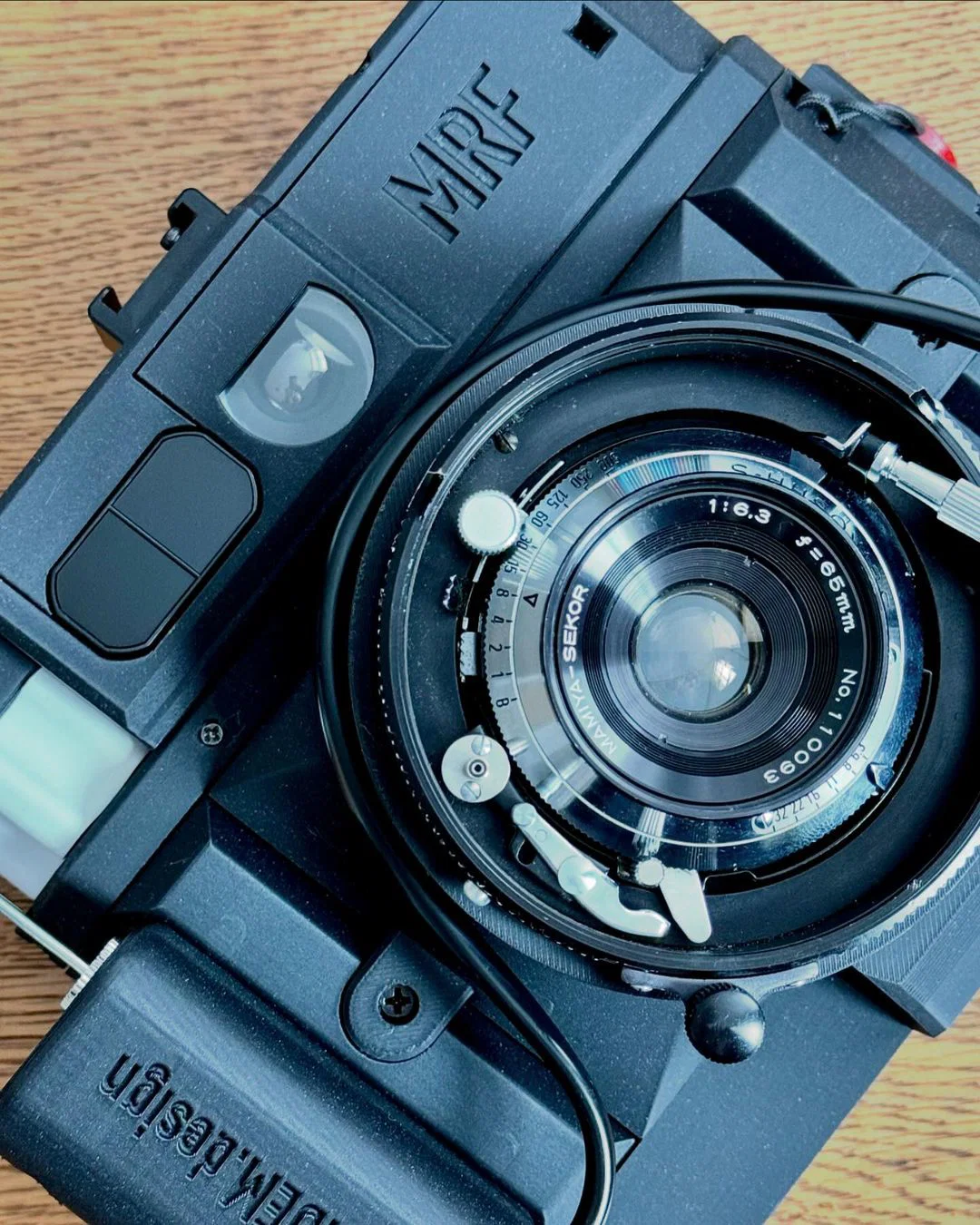

(M)edium format (R)ange(F)inder là một chiếc máy ảnh có thể in 3D, dùng các linh kiện mua sẵn (off-the-shelf) tương đối dễ kiếm.
Xem Github repo để lấy bộ file mới nhất, bao gồm firmware và file KiCAD / Gerber cho PCB tuỳ biến.
Cập nhật 4/6/2024:
Mình đã cập nhật độ dày thành (wall thickness) của ống cone gắn lens và cửa sau (rear film door), vì khi in bằng quy trình MJF với Nylon 12 nhuộm đen thì vẫn chưa kín sáng 100%. Nếu bạn đã in bản trước bằng máy FDM với số lớp tường (wall count) và infill theo khuyến nghị thì không cần in lại.
Các cập nhật khác:
- Bổ sung thêm gối đỡ (support) cho ngàm LiDAR
- Thêm một rãnh đi dây ở đáy viewfinder để dễ tránh bị kẹp dây
Cập nhật 1/6/2024:
Thay vì dùng công tắc nguồn đơn giản để kéo chân EN/PWR xuống GND, hoá ra để tối ưu thời lượng pin thì cần ngắt luôn đường cấp nguồn STEMMA QT. Vì vậy mình đã cập nhật build guide với chi tiết, và thêm các chi tiết mới:
- Button mount - để gắn nút mới vào tấm đáy (bottom plate)
- Button - nắp nút tròn, bấm khớp (snap) lên trụ nút vuông
--
Đây là chiếc máy ảnh film medium format “đúng gu” của mình.
Một vài điểm nổi bật:
- Dùng được mọi lens Mamiya Universal Press và có thể calibrate ngay trong máy
- Chụp được 35mm Panoramas, 6x4.5, 6x6 và 6x7 trên cùng một thân máy: chỉ cần chọn đúng format trong menu cấu hình của máy và lắp mask tương ứng
- Đếm khung (frame counting) chính xác cho từng format
- “LiDAR” nâng cấp với độ chính xác cao hơn và tầm đo lên tới 12m
- Màn hình hiển thị ngay trong viewfinder gồm:
- Light-meter với dải khẩu (aperture range) được đặt theo lens đang chọn
- Hiển thị khoảng cách lấy nét của lens, và khoảng cách đo từ LiDAR rangefinder
- Chỉ báo độ chính xác lấy nét
- Khung ngắm (frame lines) động: kích thước theo lens đã chọn, và phần mask theo format đã chọn
- Chỉ báo cân bằng đường chân trời (horizon level)
- Màn hình ngoài hiển thị số khung, pin còn lại, format đang chọn, và lens đang chọn
Danh sách vật tư (bill of materials) và mọi thứ bạn cần biết đều nằm trong build guide.
Có một video walkthrough ngắn về máy trên Instagram.
Bạn cũng có thể xem vài ví dụ ảnh chụp từ các bản prototype khác nhau trên Instagram:
