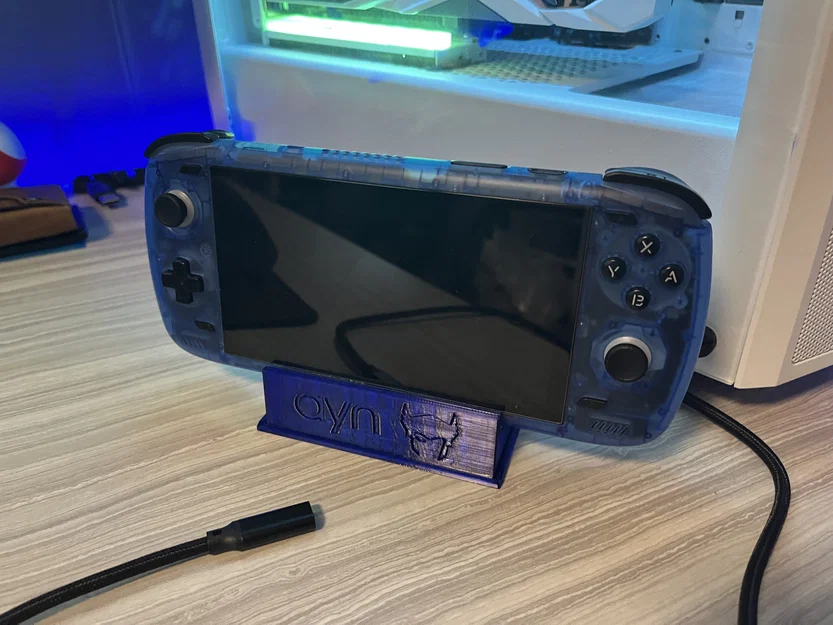

Dock cho ayn Odin 2/2 Pro (dùng được với mọi USB C Hub)

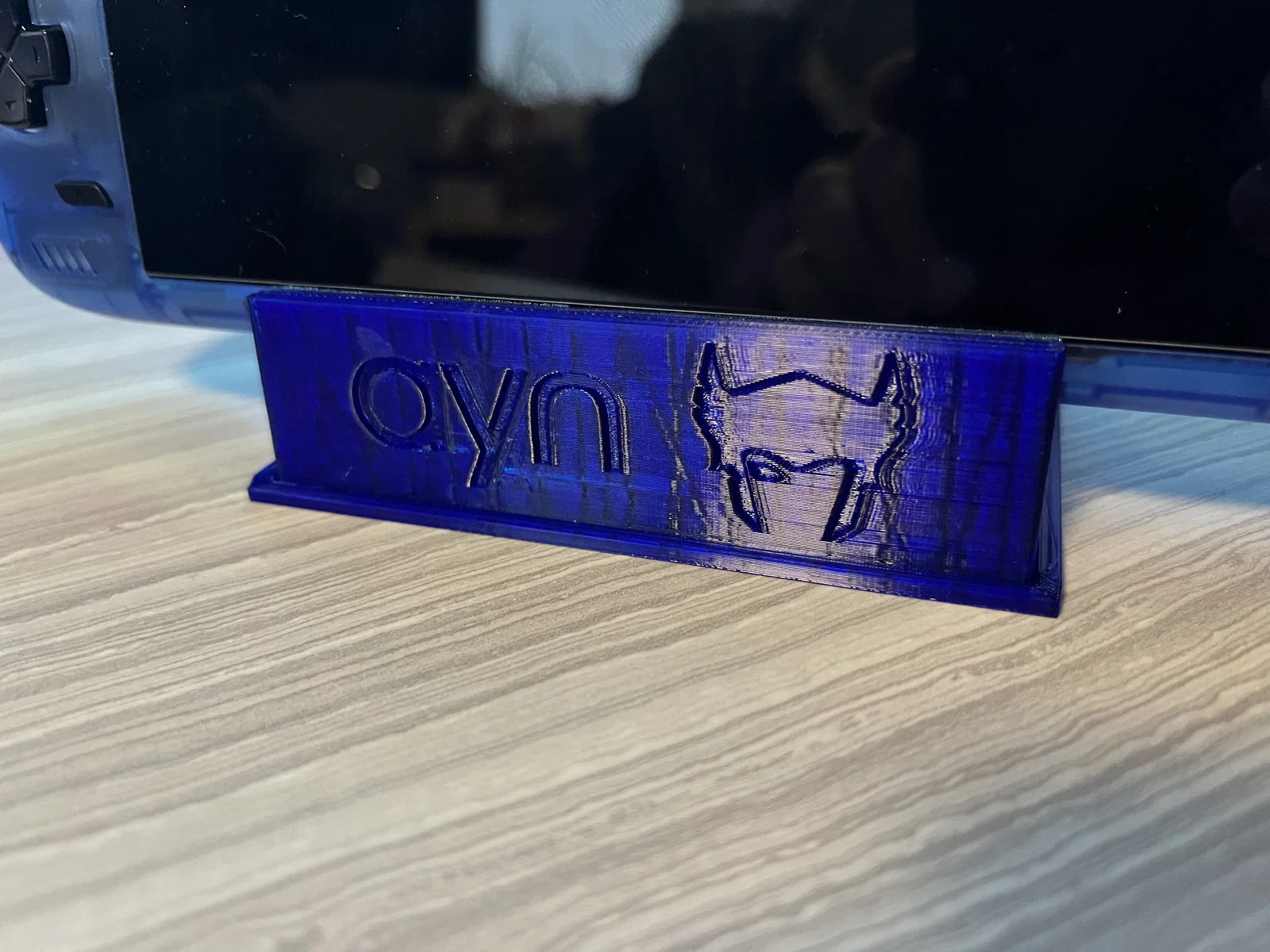

Cập nhật: Mình thêm vài phiên bản mới. Đa số là bản không có logo; có một bản đi kèm phần TPU, một bản không có, và một bản khác bo tròn hơn nhưng cũng không có phần TPU. Ngoài ra mình cũng thêm vài phiên bản có chữ ODIN 2 nguyên bản.

Deutsch:

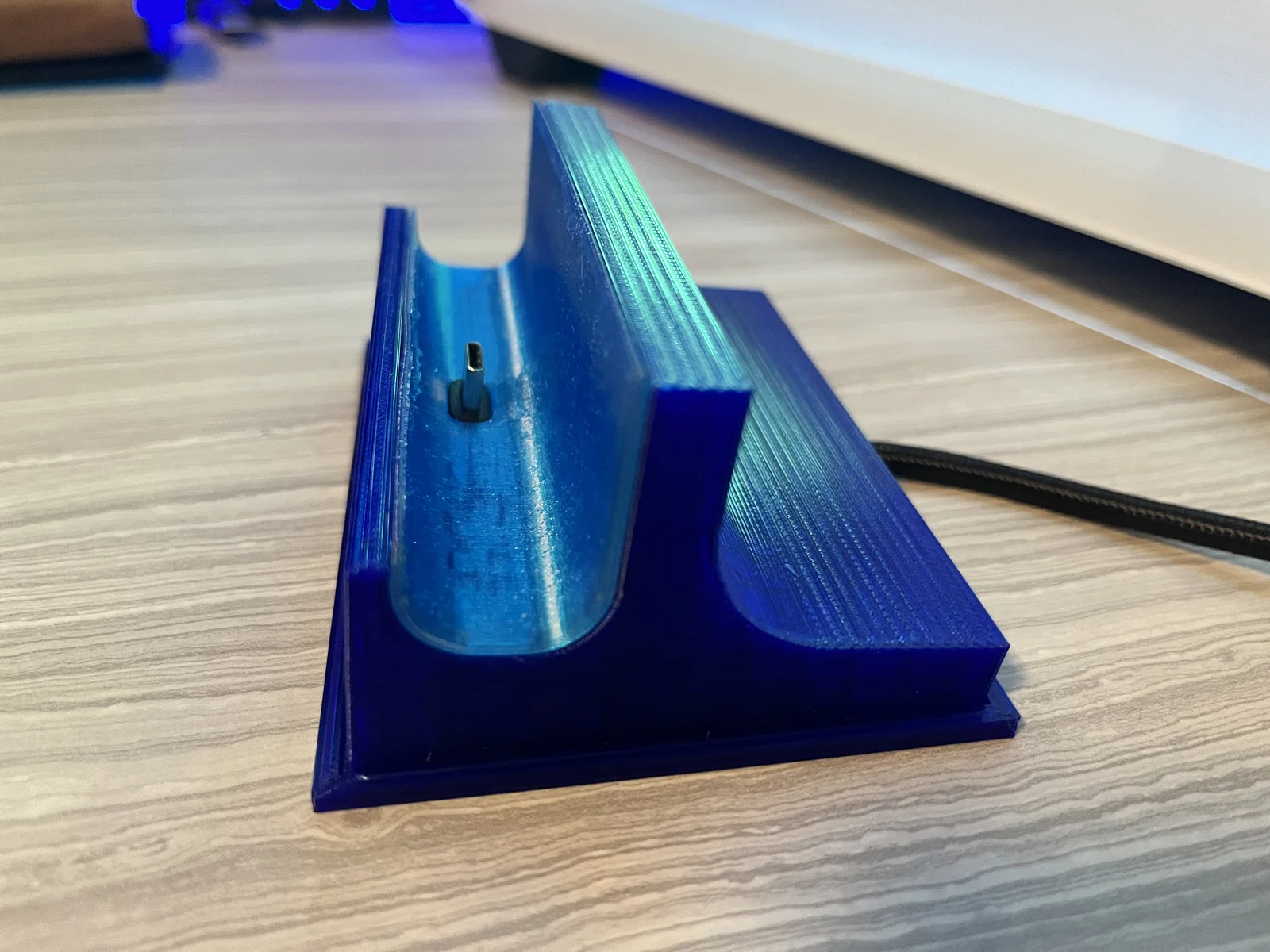

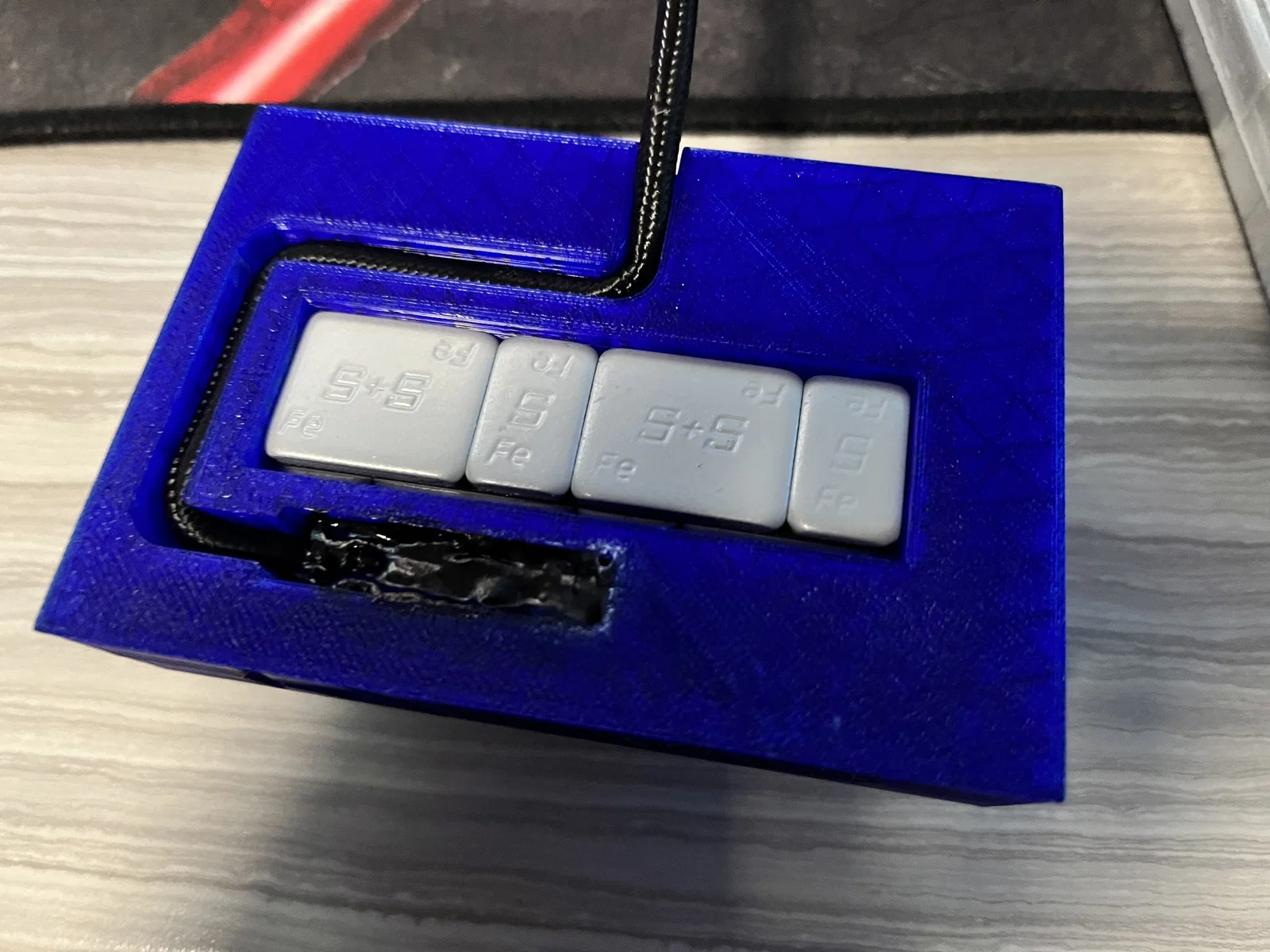

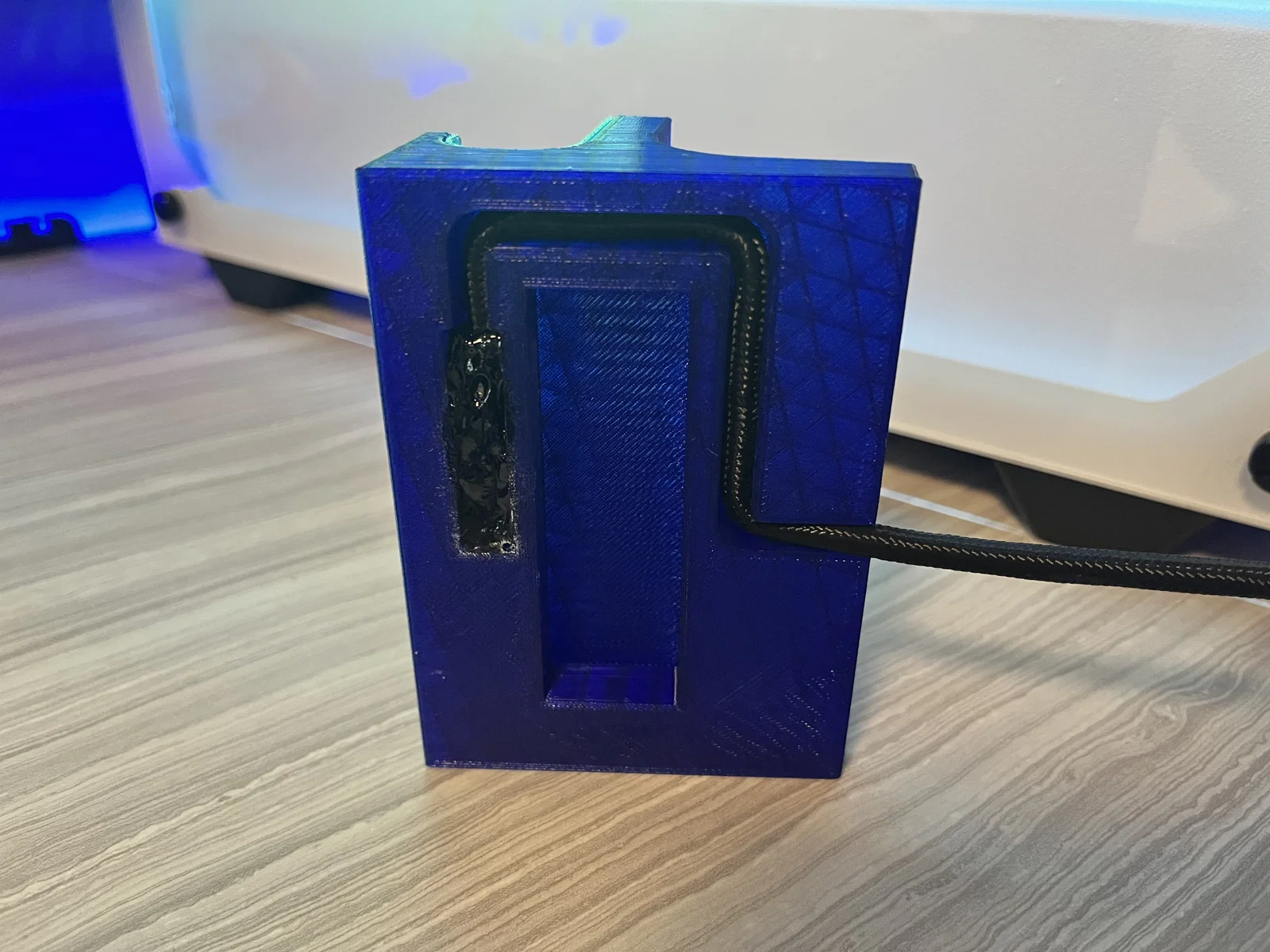

Mình mới mua con ayn Odin 2 Pro và tự thiết kế một cái dock, để có thể dùng chung với bất kỳ USB C Dockingstation nào, hoặc đơn giản là dùng để sạc. Dock này dùng một sợi cáp USB C extension loại đầu bẻ góc, vừa khít với các rãnh khoét ở mặt dưới dock. Sau đó nắp đáy sẽ che phần đi dây và giữ mọi thứ đúng vị trí. Để xài ổn định, nên dán cố định thêm đầu USB C connector vào trong dock. Ở mặt đáy dock mình cũng chừa một hốc nữa phòng khi bạn muốn dán thêm tạ (weights) hoặc dùng như một “ngăn bí mật” (với lại cũng tiết kiệm chút filament).

Mình dùng sợi cáp extension này:

https://www.amazon.de/Verl%C3%A4ngerungskabel-Stecker-Datenkabel-kompatibel-MacBook/dp/B09TXTT697/ref=sr_1_3?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=10E8A8FLWXIZO&keywords=manjiahui%2Busb%2Bc%2Bverl%C3%A4ngerung&sprefix=manjiahui%2Busb%2Bc%2Bverl%C3%A4ngerung%2Caps%2C72&sr=8-3&th=1

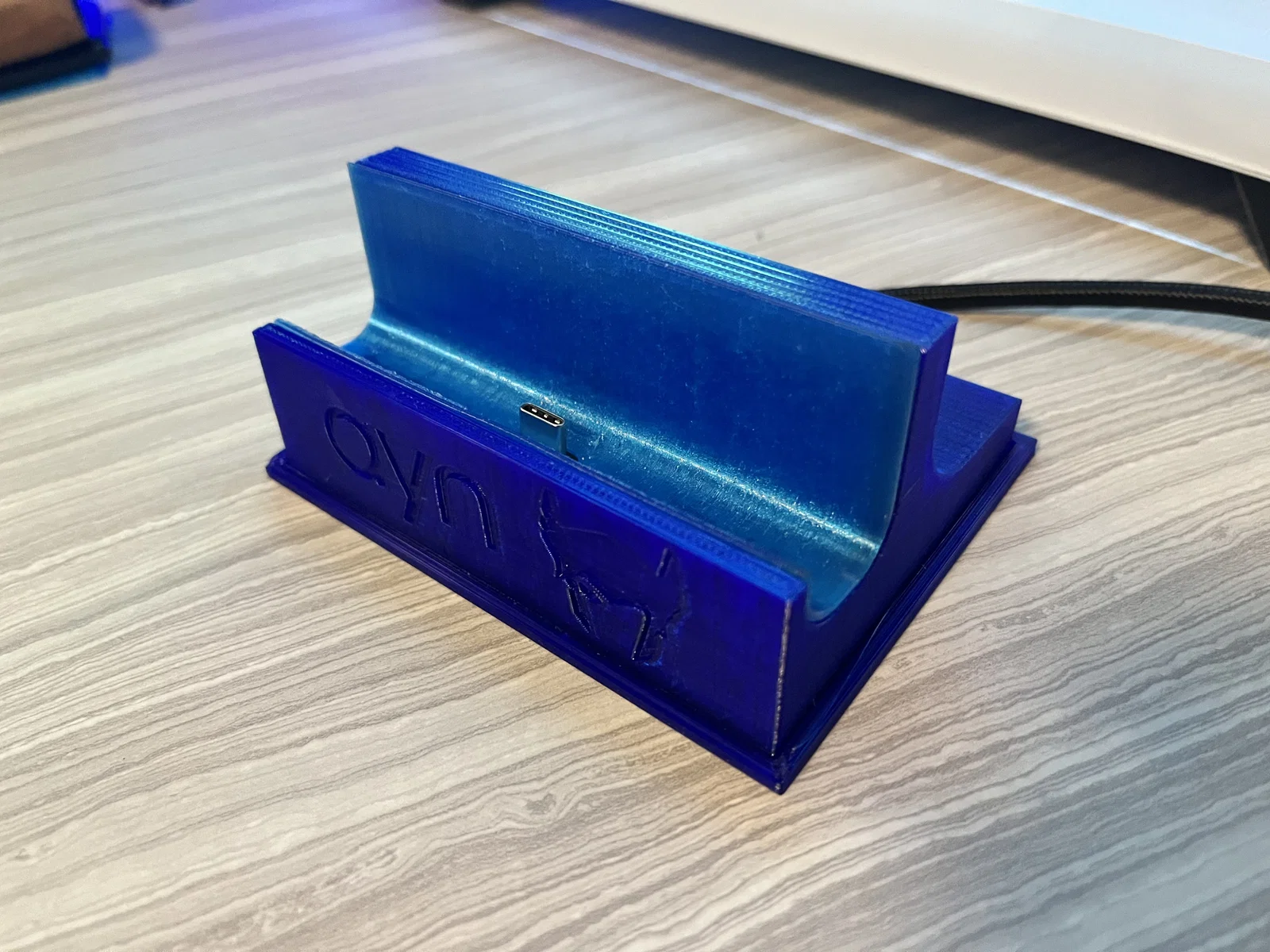

Mình in phần dock và phần chân/nắp đáy bằng PETG, còn phần insert bằng TPU. Dĩ nhiên bạn có thể dùng vật liệu nào cũng được. Mình có up thêm một phiên bản không cần insert riêng, phòng khi bạn muốn in tất cả bằng cùng một vật liệu (ví dụ PLA).

Khuyến nghị in:

• Phần dock nên in với supports hướng về phía bàn in (build plate), để các lỗ/rãnh cho dây cáp sau khi in ra sẽ khớp đẹp.
• Phần TPU insert mình in dựng đứng, có brim và có supports cho phần khoét USB C.
• Phần chân/nắp đáy thì in nằm phẳng trên bàn in, không cần supports.

English:

Mình mới mua con ayn Odin 2 Pro và tự thiết kế một cái dock, để có thể dùng với bất kỳ dock nào mình thích hoặc chỉ cần cắm với củ sạc. Dock này dùng một sợi cáp USB C extension loại đầu bẻ góc (link ở dưới) vừa khít với các rãnh khoét ở đáy dock. Nắp đáy sẽ giữ mọi thứ cố định. Để xài “nhàn” hơn, bạn nên dán thêm cố định đầu USB C connector. Ở mặt đáy dock mình làm thêm một hốc, phòng khi bạn muốn dán thêm weights hoặc dùng như ngăn bí mật (đồng thời cũng tiết kiệm một ít filament).

Mình dùng sợi cáp extension này:

https://www.amazon.de/Verl%C3%A4ngerungskabel-Stecker-Datenkabel-kompatibel-MacBook/dp/B09TXTT697/ref=sr_1_3?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=10E8A8FLWXIZO&keywords=manjiahui%2Busb%2Bc%2Bverl%C3%A4ngerung&sprefix=manjiahui%2Busb%2Bc%2Bverl%C3%A4ngerung%2Caps%2C72&sr=8-3&th=1

Mình in phần dock và nắp đáy bằng PETG, còn phần insert bằng TPU. Tất nhiên bạn muốn dùng vật liệu nào cũng được. Mình có tải lên một bản dock không có phần insert riêng, trong trường hợp bạn muốn in tất cả bằng cùng một vật liệu (ví dụ PLA).

Lưu ý khi in:

• Phần dock nên in với supports hướng xuống bàn in (build plate), để các rãnh đi cáp sau khi in ra sẽ khớp ngon.
• Phần TPU insert mình in dựng đứng, có brim và supports cho phần khoét USB C.
• Phần nắp đáy in nằm phẳng trên bàn in, không cần supports.
