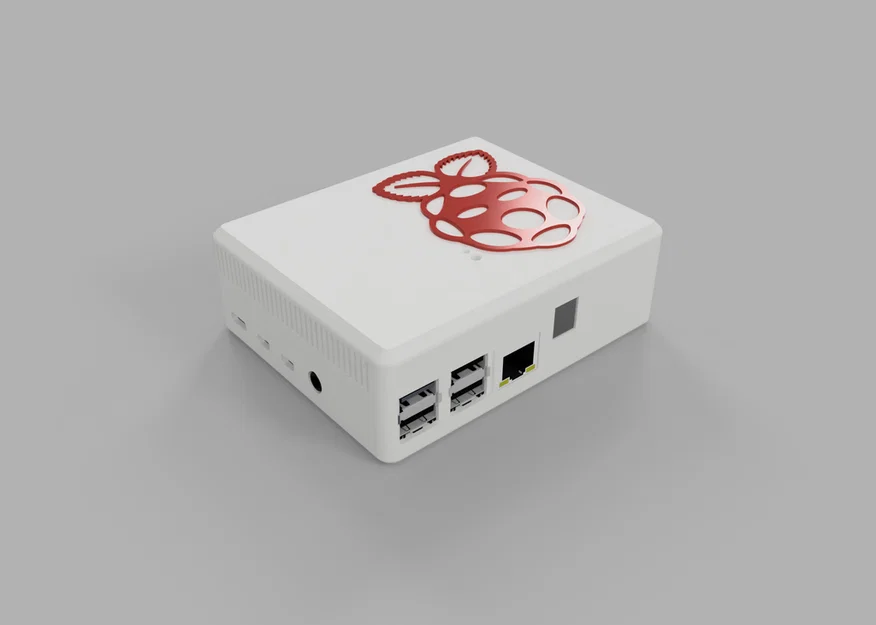

Vỏ Raspberry Pi 4 tích hợp Homematic RPI-RF-MOD

LƯU Ý: DỰ ÁN NÀY VẪN ĐANG TRONG QUÁ TRÌNH PHÁT TRIỂN - TÔI CHƯA THỂ THỬ NGHIỆM ĐƯỢC DO ĐANG ĐỢI ADA4079 VỀ HÀNG

Đây là phiên bản vỏ hộp dễ in cho Raspberry Pi 4B, được phát triển dựa trên mẫu vỏ Raspberry Pi 3 và Homematic RPI-RF-MOD của tôi.

Bạn sẽ cần:

• 3x ốc vít M2.5x6mm

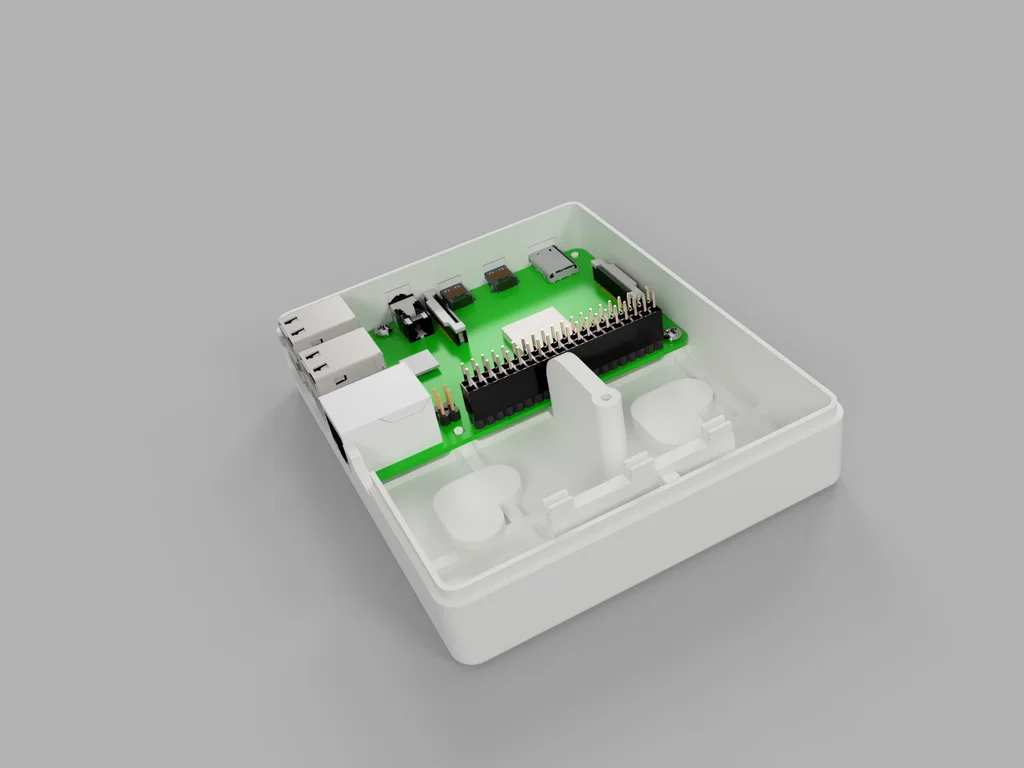

• 2x20 Socket Riser Header cho Raspberry Pi Socket Riser là thành phần bắt buộc vì bố cục PCB của RPi 4 khác với RPi 3. Nếu không có nó, bảng mạch RPI-RF-MOD sẽ bị cấn vào cổng LAN. Có thể trong tương lai tôi sẽ thiết kế thêm phiên bản cho loại chân cắm stacking cao hơn, nhưng đây là phiên bản mà tôi ưu tiên. Hãy in các linh kiện, đặt RPi vào và cố định bằng 2 ốc vít ở phần đáy. Sau đó, lắp Socket Riser lên chân GPIO của Pi, gắn RPI-RF-MOD vào rồi đậy nắp trên lại. Cuối cùng, vặn ốc M2.5x6mm còn lại vào lỗ vuông để cố định.

Một lỗ ở mặt trên vỏ giúp bạn nhìn thấy đèn LED trạng thái (lỗ lớn hơn), lỗ còn lại dùng để nhấn nút reset bằng kim hoặc vật nhỏ, mỏng tương tự (có thể dùng kẹp giấy chẳng hạn ;-) ).

Tôi rất khuyến khích bạn dùng thêm chân đế cao su nhỏ (như 3M bumpon) đường kính từ 7-9mm dán vào phần đáy để tạo khoảng cách với tường hoặc bề mặt tiếp xúc, đồng thời tránh che khuất các lỗ thông gió.

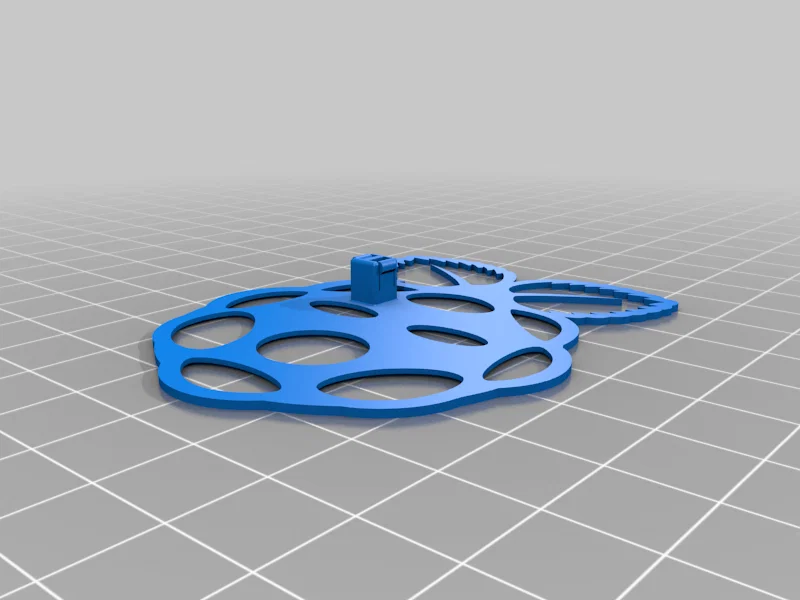

Tôi đã thiết kế một miếng chèn có thể gắn vào lỗ vuông này, bạn có thể tự thiết kế "nhãn dán" riêng (hoặc dùng hình quả mâm xôi trong ví dụ). Vui lòng sử dụng file Nupsi.step làm gốc.

Các linh kiện cần in:

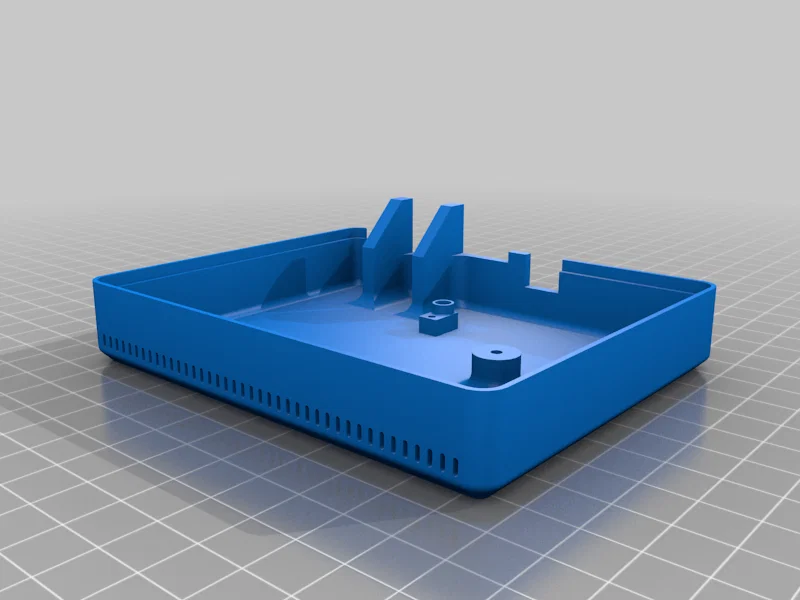

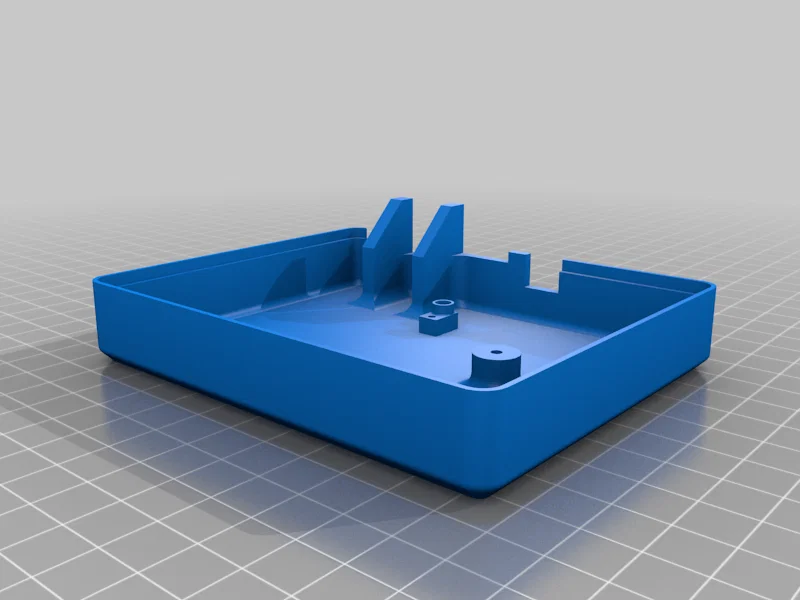

• 1x Bottom_RPi4.stl
• 1x Top_RPi4.stl (Nắp không có lỗ thông gió) HOẶC 1x Top_vent_RPi4.stl (Nắp có lỗ thông gió ở ba mặt) HOẶC 1x Top_small-vent.stl (Nắp có lỗ thông gió chỉ ở một cạnh dài khi treo tường) Tùy chọn:
• Logo_example.stl hoặc bất kỳ thiết kế nào của riêng bạn sử dụng file Nupsi.step làm đế gắn.

Cấu hình in (Print Settings)

Thương hiệu máy in: Prusa Máy in: i3 MK3 Rafts: Không Supports: Không Độ phân giải: 0.2 Infill: 23% Chất liệu nhựa: N/A PETG N/A
