The Belt Chip - v1.6

Hướng dẫn lắp ráp

Chúc mừng bạn đã đạt được thứ hạng belt mới trên Discord! Thật là một thành tích đáng nể.

Nhưng... bạn có muốn có thứ gì đó hữu hình hơn là chỉ đổi màu username không? Bạn có muốn một vật phẩm thực tế để khoe với bạn bè và làm kỷ niệm cho sự nỗ lực không ngừng nghỉ của mình trong bộ môn mở khóa (lockpicking) không?

The Belt Chip được thiết kế chính xác cho mục đích này. Đây là món đồ để bạn tự hào trưng bày, nhắc nhở bản thân và mọi người rằng: Mình là một người mở khóa có kỹ năng và mình rất tự hào về thành quả đó.

Thiết kế này bao gồm:

• Belt chip được chia thành nhiều phần (để in nhiều màu).
• Giá đỡ trưng bày cho chip.

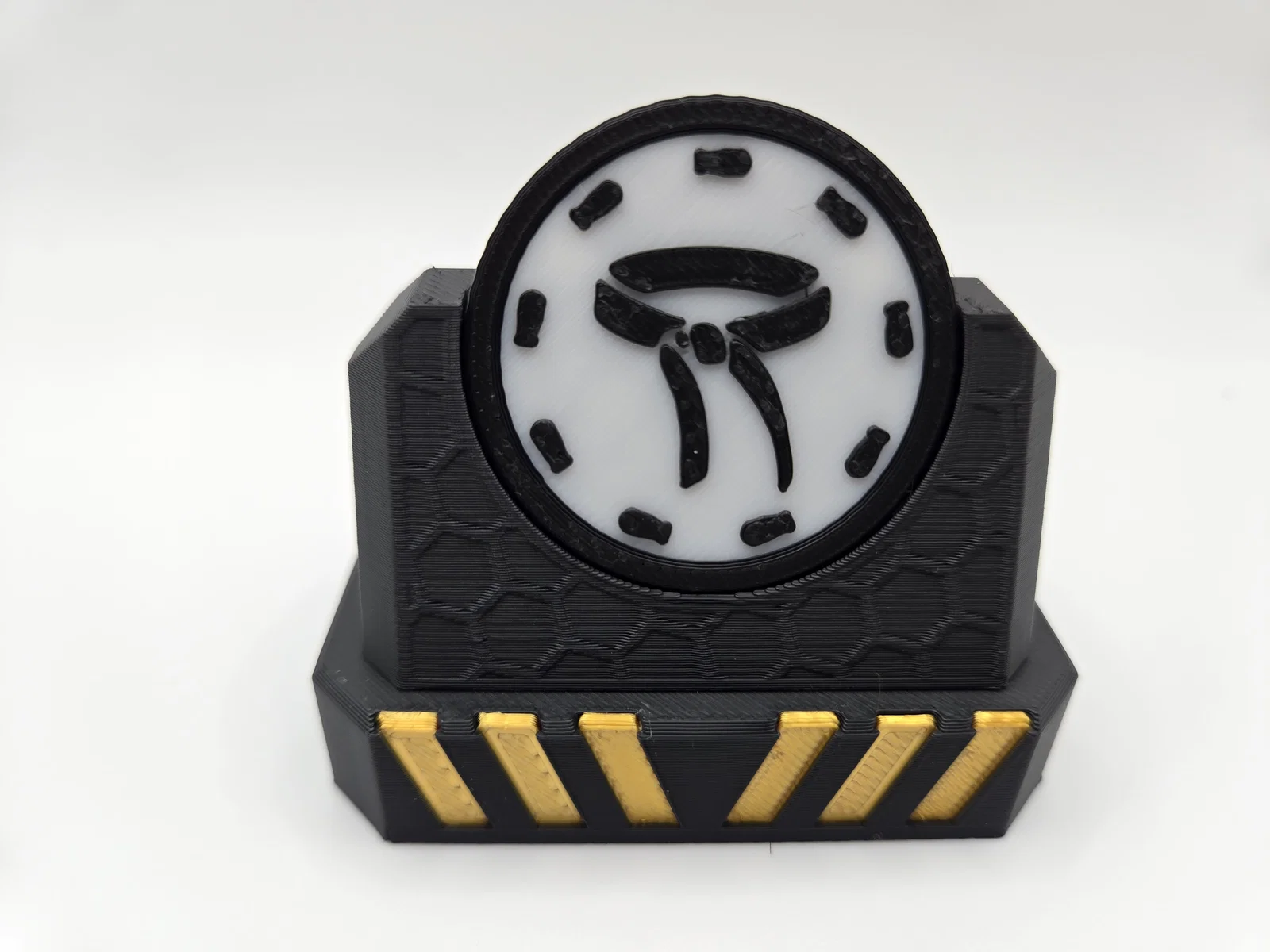

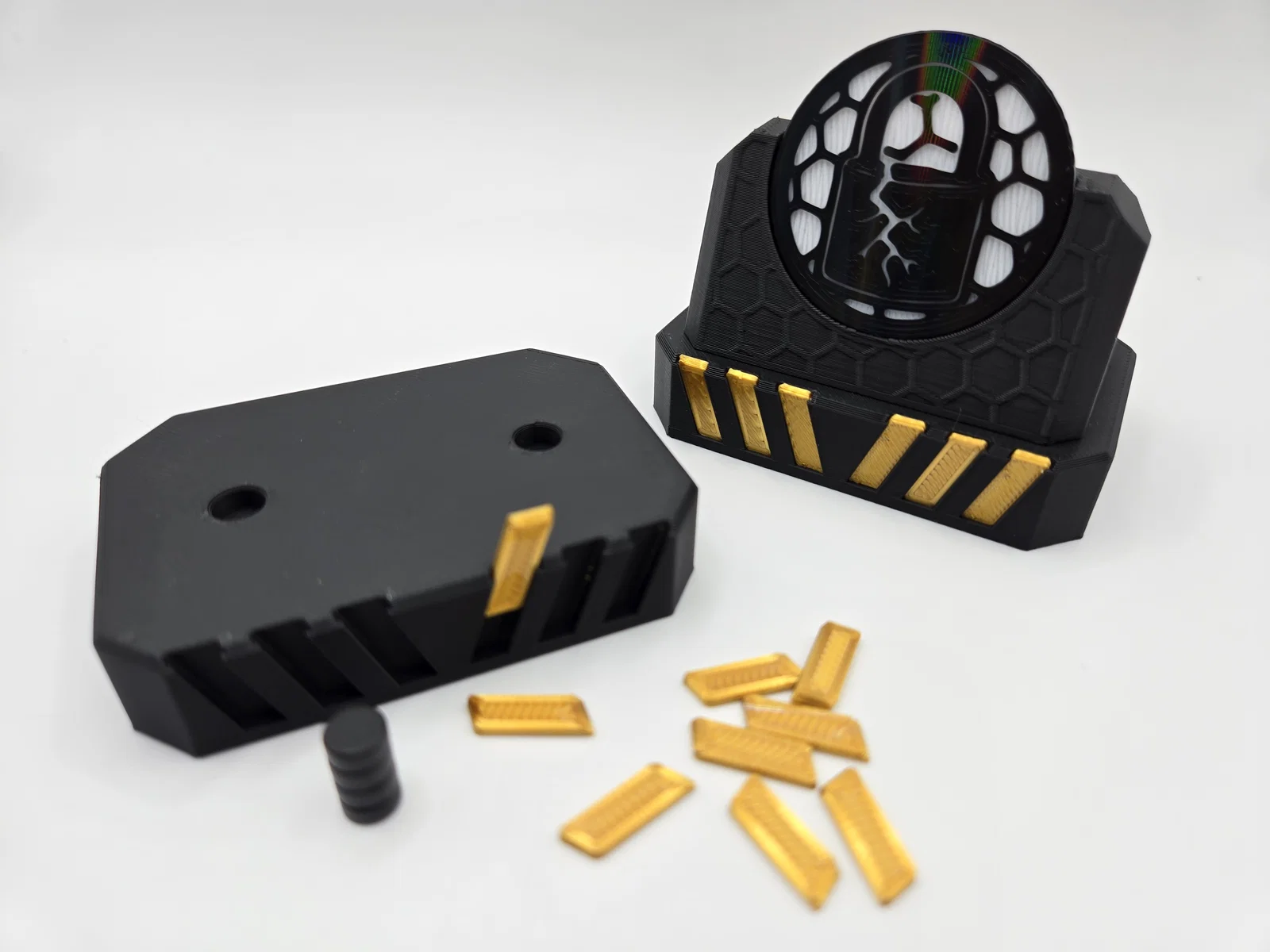

• Phần đế gắn thêm Dan stripe (có khớp nối nam châm) và các miếng chèn stripe (dành cho các cao thủ đạt đai đen).

Chi tiết thiết kế:

Chip này được thiết kế bởi eschlenz thuộc 44 Delta. Nó được tạo ra nhằm ghi dấu khoảnh khắc bạn thăng hạng belt dưới dạng một đồng xu sưu tầm có kích thước 39mm x 4mm.

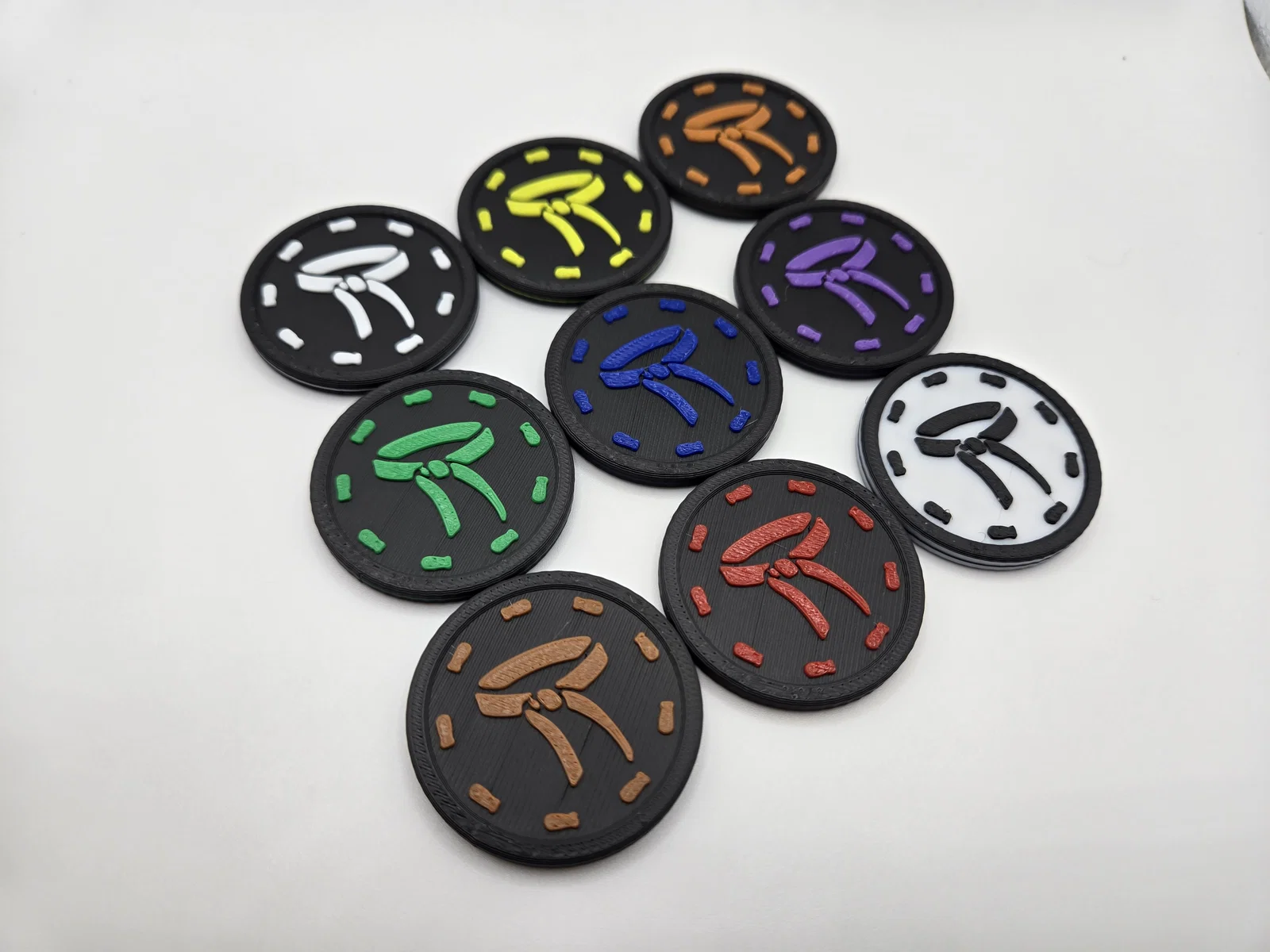

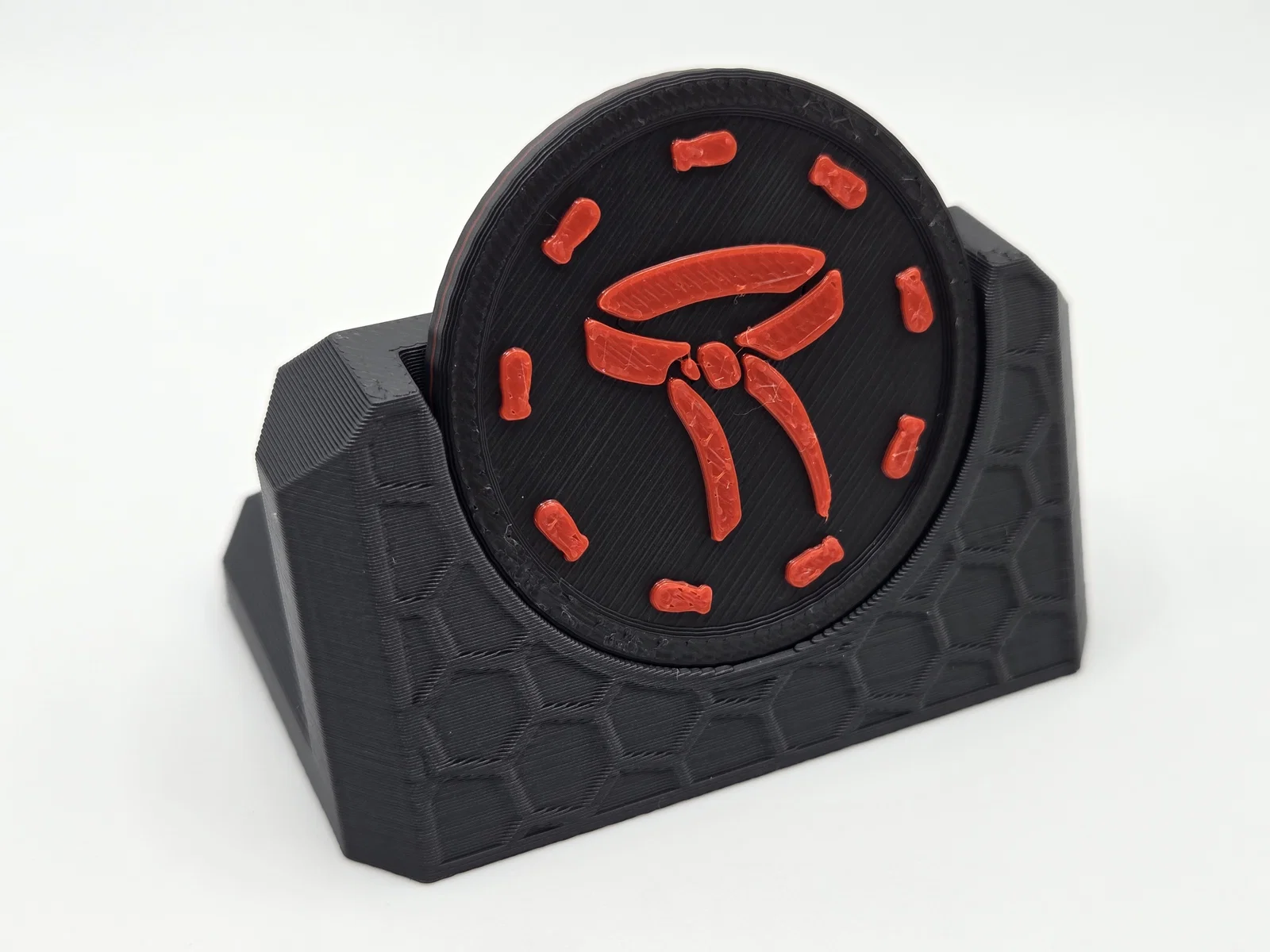

Ở mặt trước, bạn sẽ thấy hình ảnh chiếc belt và 9 chiếc chốt torpedo (loại chốt bảo mật cao) bao quanh viền. Con số 9 được chọn để tri ân số lượng hạng belt trong hệ thống xếp hạng hiện nay.

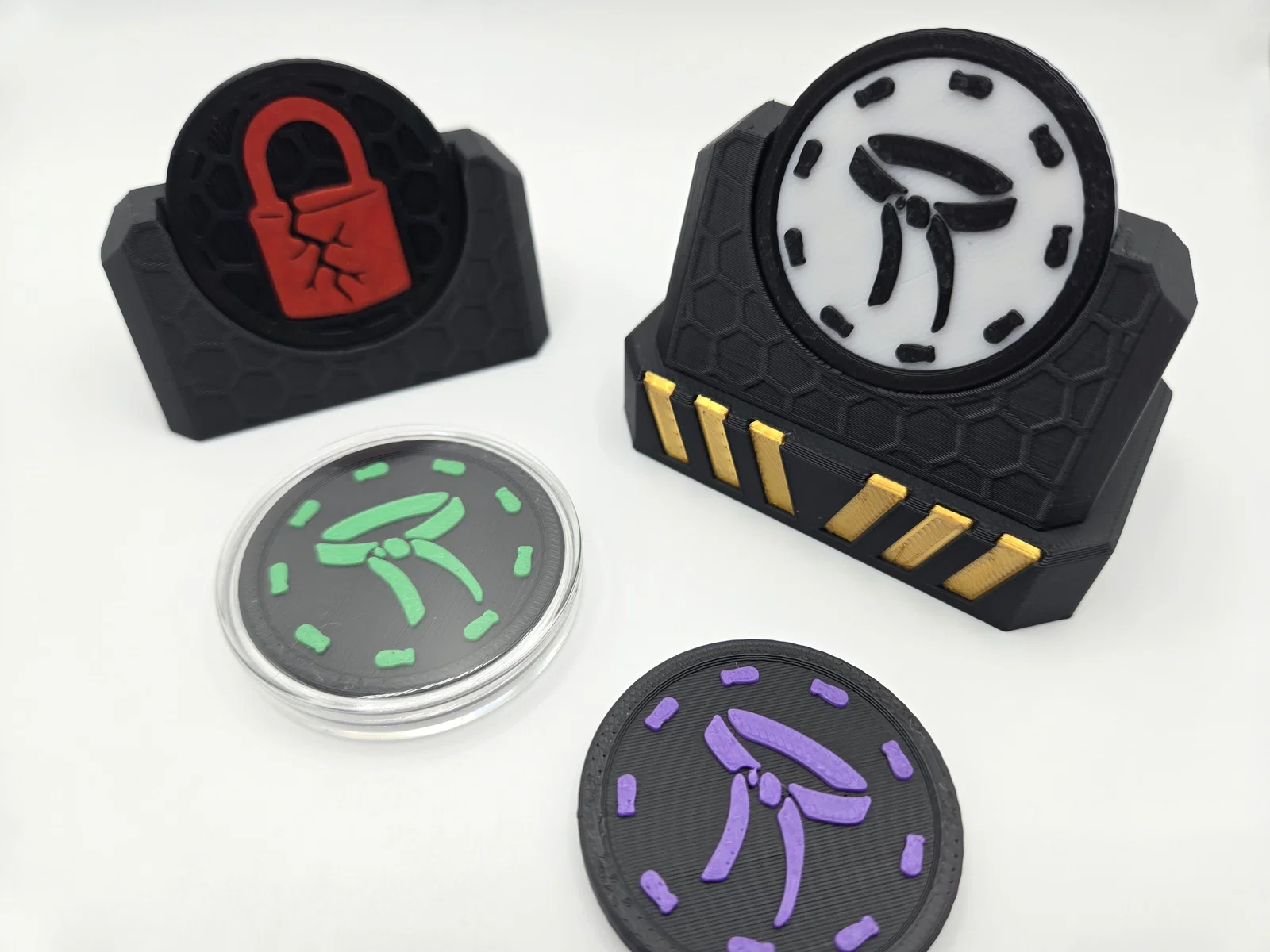

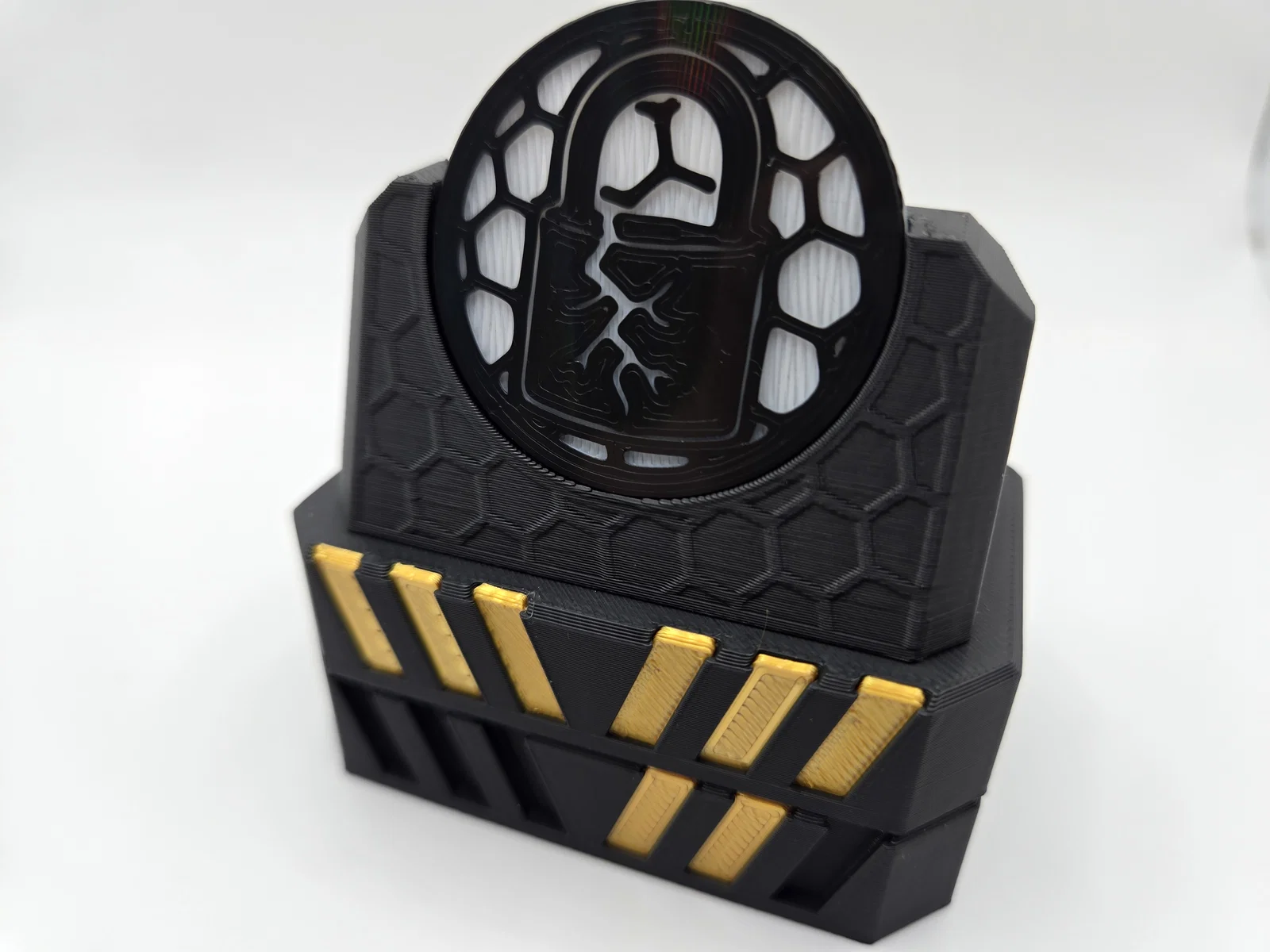

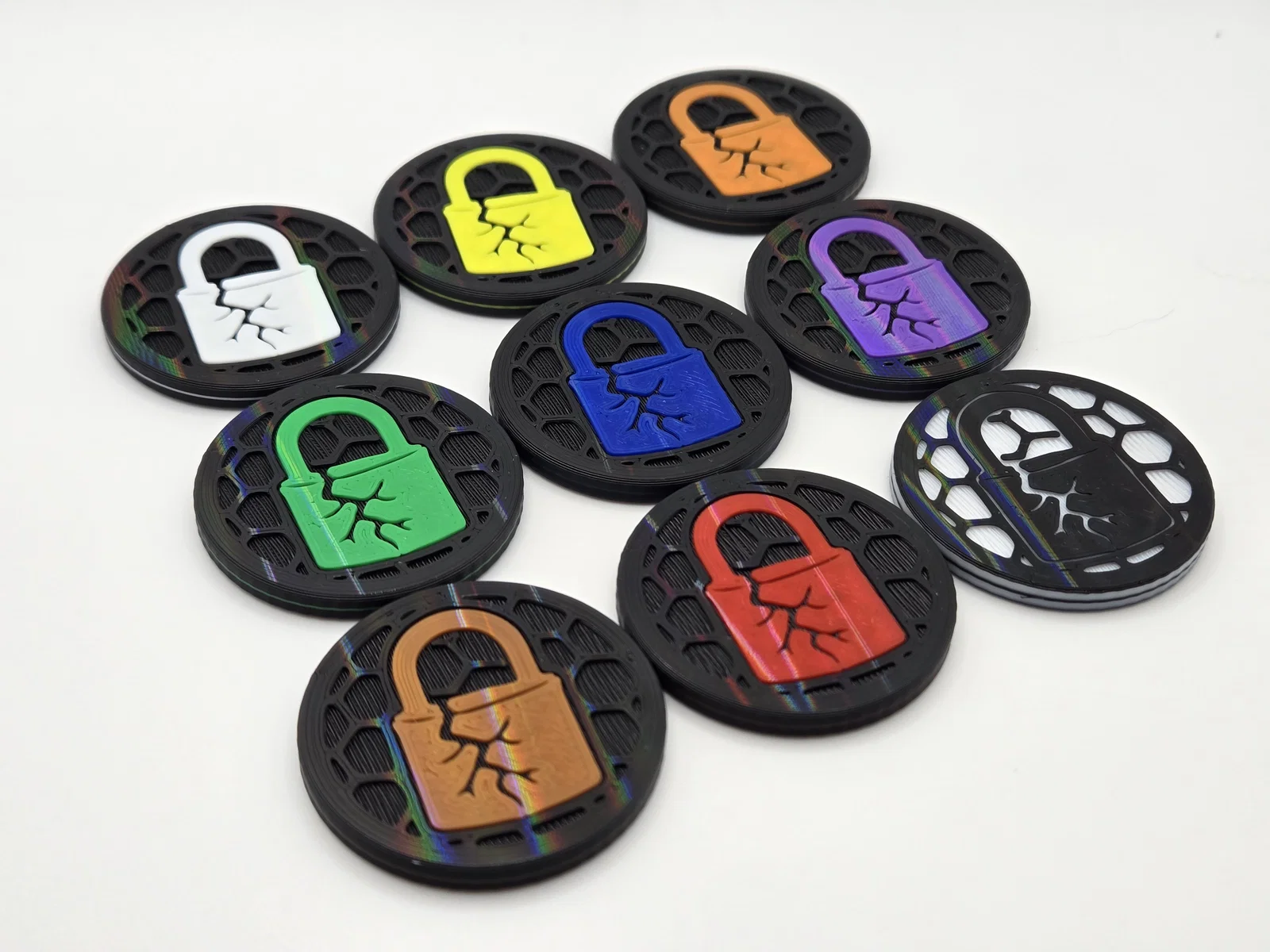

Ở mặt sau, bạn sẽ thấy hình ảnh một chiếc ổ khóa bị phá vỡ, tượng trưng cho khả năng làm chủ các loại khóa ở thứ hạng đó. Nền phía sau là họa tiết hình lục giác nghiêng.

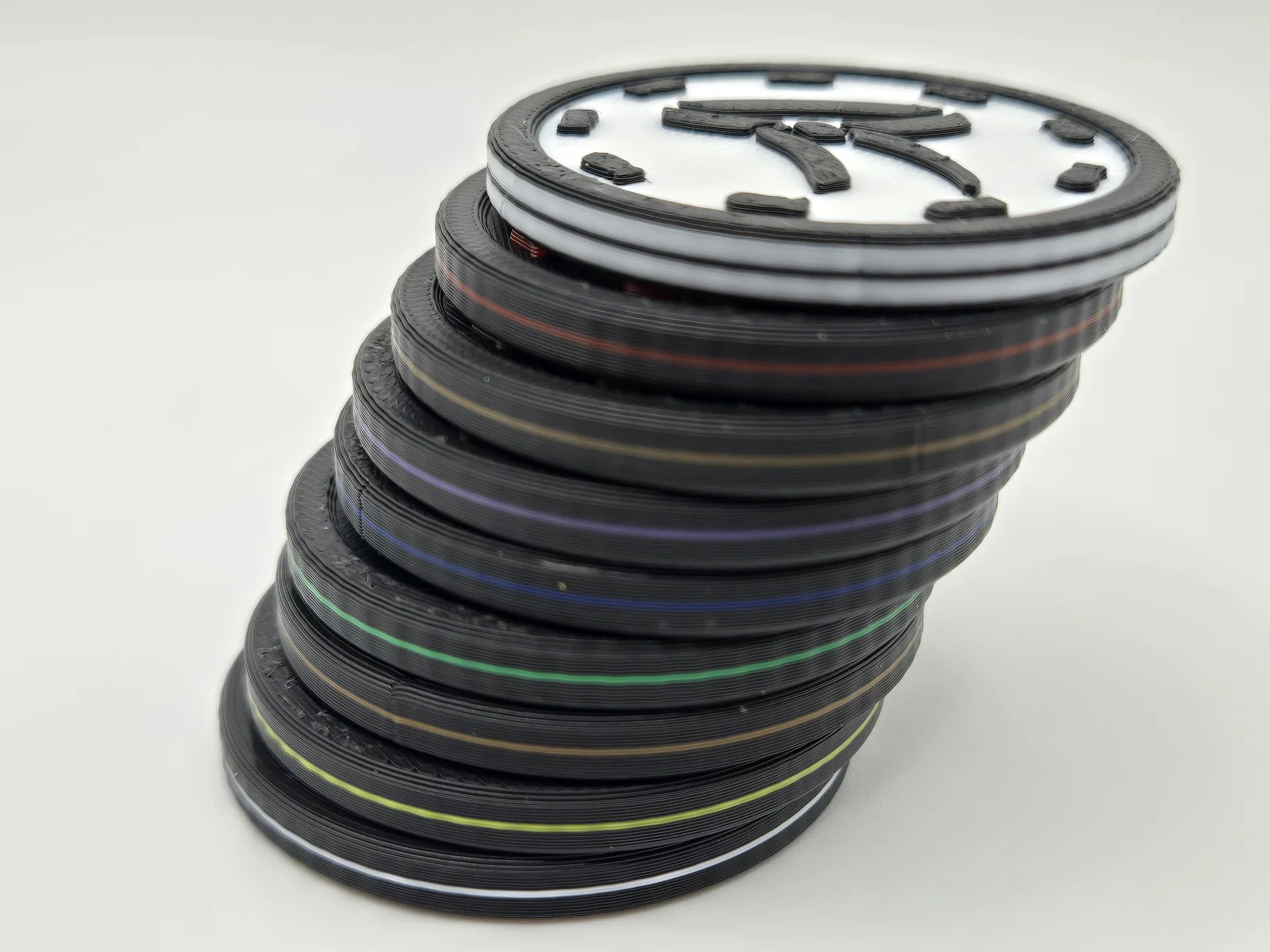

Ở vành ngoài của chip, bạn có thể tùy chỉnh màu sắc tương ứng với thứ hạng belt của mình.

Lưu ý:

Việc tự in và trưng bày một chiếc chip không đúng với thứ hạng mà bạn thực sự đạt được là điều không nên trong cộng đồng lockpicking. Không có gì sai khi trưng bày chip bậc cao hơn để tạo động lực phấn đấu, nhưng hãy trung thực với thành tích của chính mình. Hơn nữa, bất kỳ ai cũng có thể xác minh thứ hạng thực sự của bạn thông qua cộng đồng.

Kích thước:

• The Belt Chip: 39mm x 4mm
• Display Stand: 58.5mm x 39mm x 29.25mm
• Dan Stand: 66.9mm x 47.4mm x 14mm
• Dan Stripe: 9.19mm x 12.18mm x 1.25mm

Hướng dẫn in:

• The Belt Chip:
  • Thiết kế này yêu cầu in mặt trước và mặt sau bằng màu tối (như đen), các phần còn lại dùng màu tương phản (như màu belt của bạn).
  • Để giống với chip thực tế từ 44 Delta, bạn nên in trên bàn nhiệt holographic để có hiệu ứng đẹp nhất.
  • Bạn có hai lựa chọn:
    1. Sử dụng file STL “Combined Parts” và tách rời các bộ phận trong slicer. Ưu điểm: Dễ import. Nhược điểm: Mất tên các phần nên khó phân biệt màu.
    2. Import tất cả các file STL riêng lẻ cùng lúc. (Lưu ý: Nếu slicer hỏi có muốn scale về milimet không, hãy chọn 'No'). Ưu điểm: Giữ nguyên tên các bộ phận giúp việc tô màu dễ dàng.
  • Layer height: 0.2mm
  • Infill: Tùy chọn (tôi dùng grid)
  • Không cần support

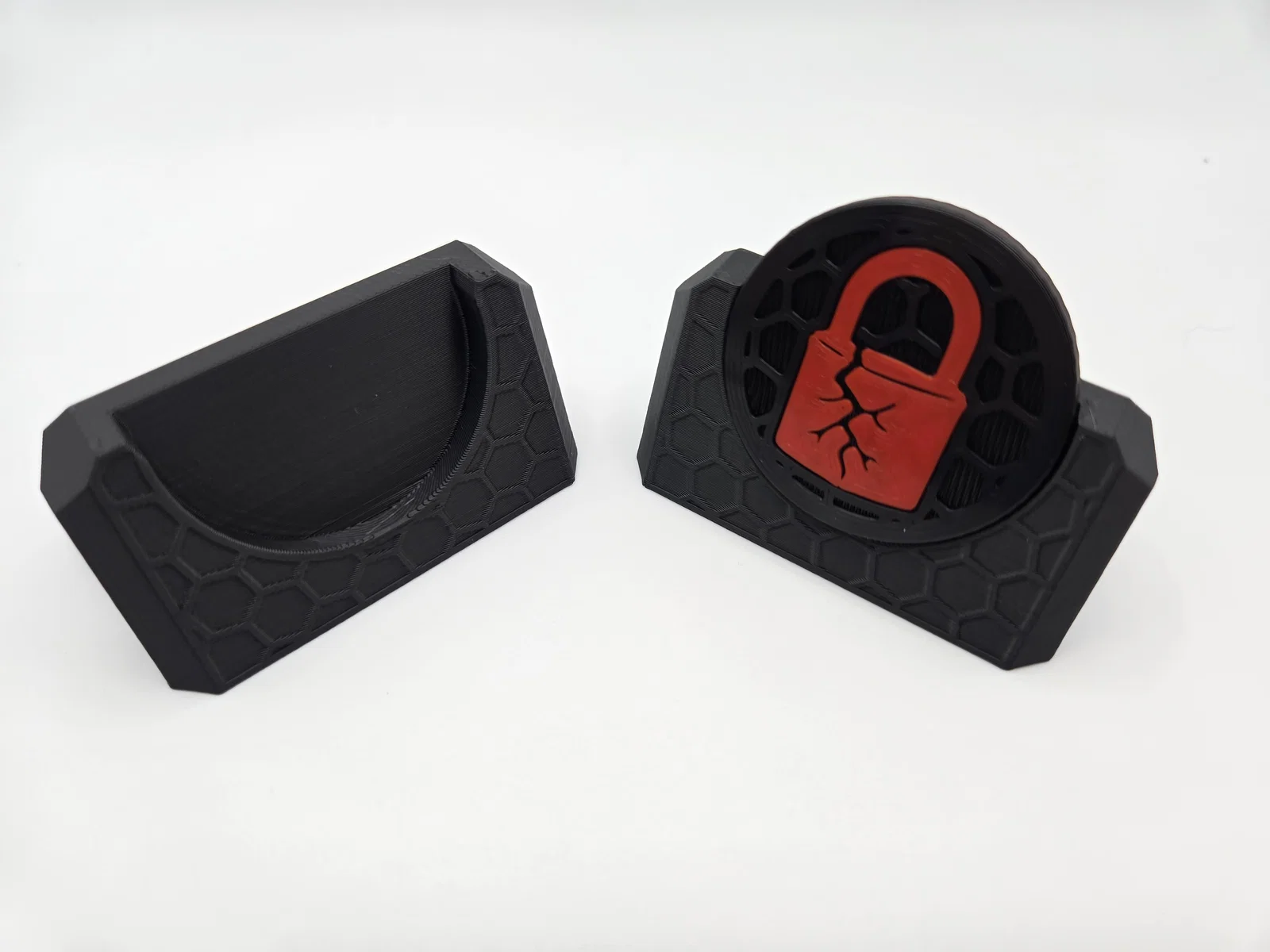

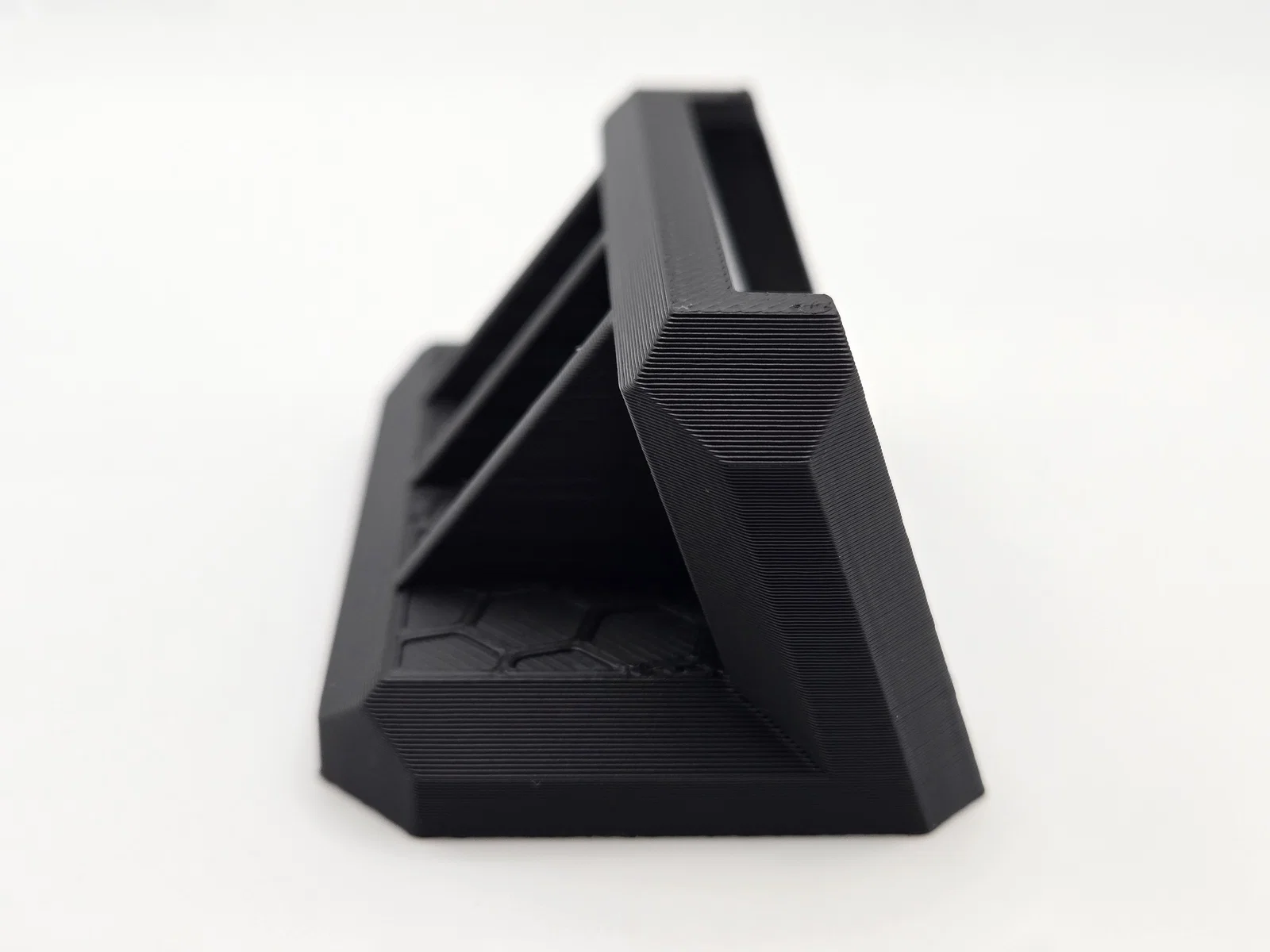

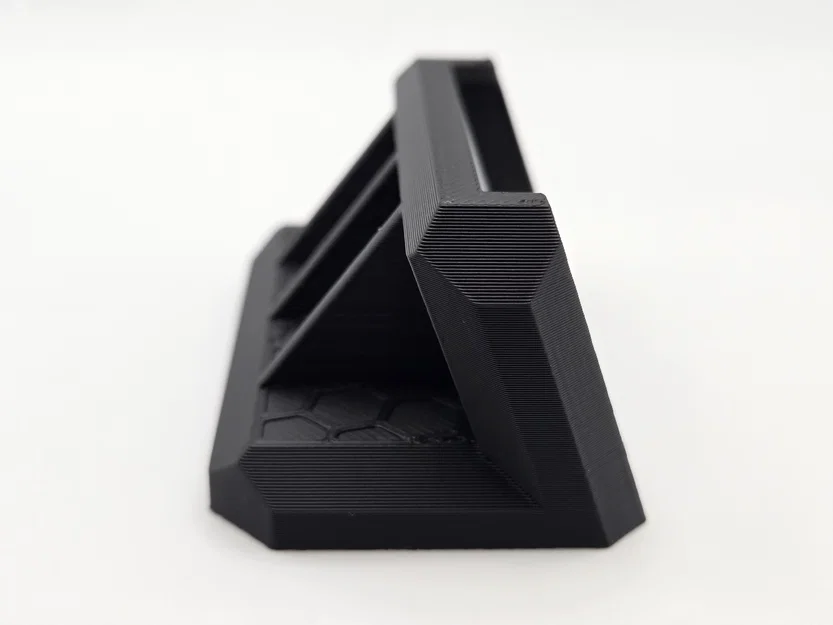

• The Display Stand:
  • Nên in bằng màu đen hoặc cùng tông màu với chip.
  • Layer height: 0.2mm, không cần support.

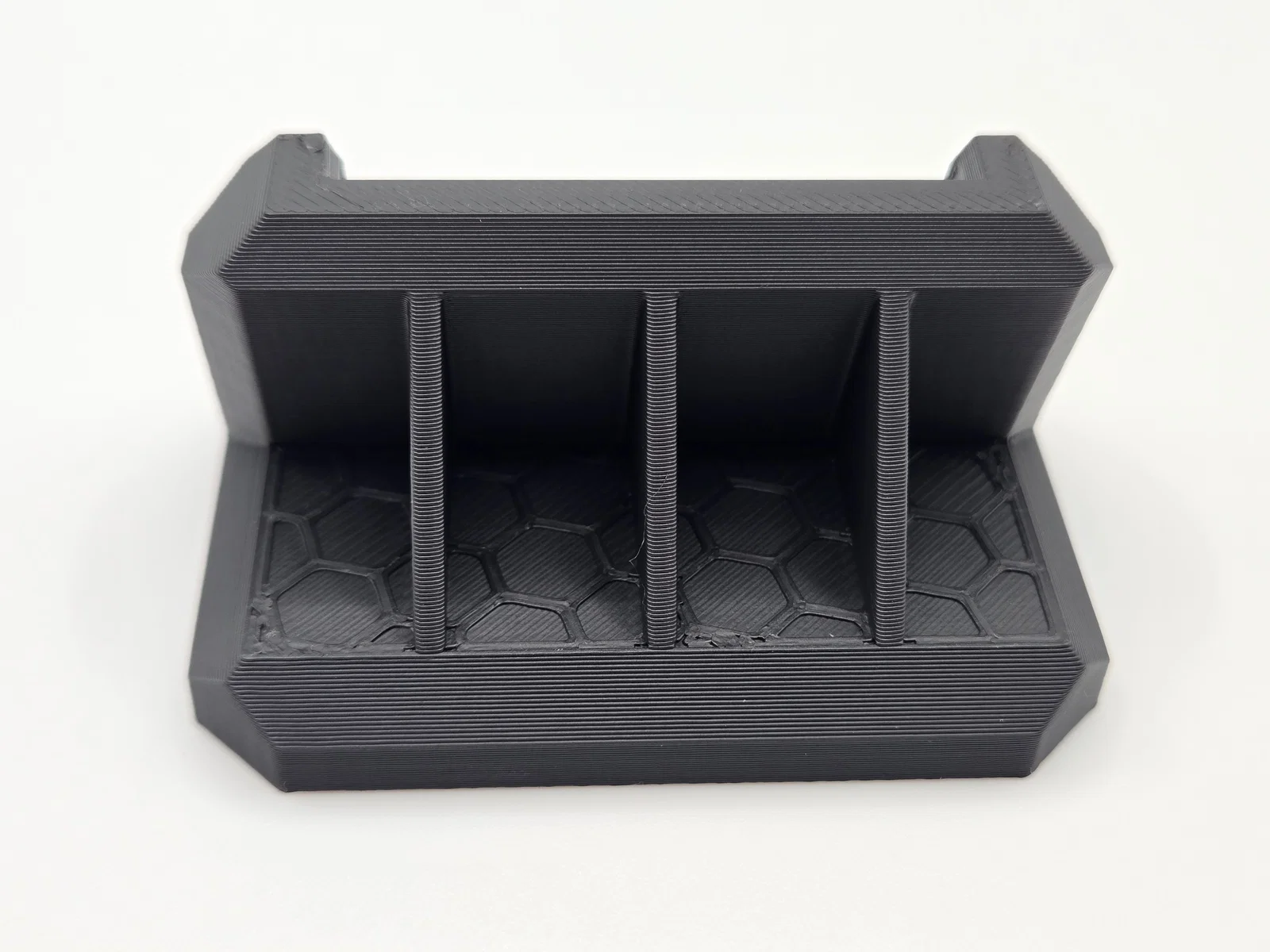

• The Dan Stand:
  • Nên in bằng màu đen hoặc cùng tông màu với chip.
  • Layer height: 0.2mm, không cần support.
• The Dan Stripes:
  • Nên in bằng nhựa màu vàng ánh kim (silky gold).
  • Mặt sau có một vết cắt tròn nhỏ để đánh dấu hướng. Phần này phải úp xuống bàn in.
  • Có các miếng bên trái và phải tương ứng với vị trí trên Dan stand. Bạn cần 3 miếng bên trái và 3 miếng bên phải.
  • Layer height: 0.2mm, không cần support.
