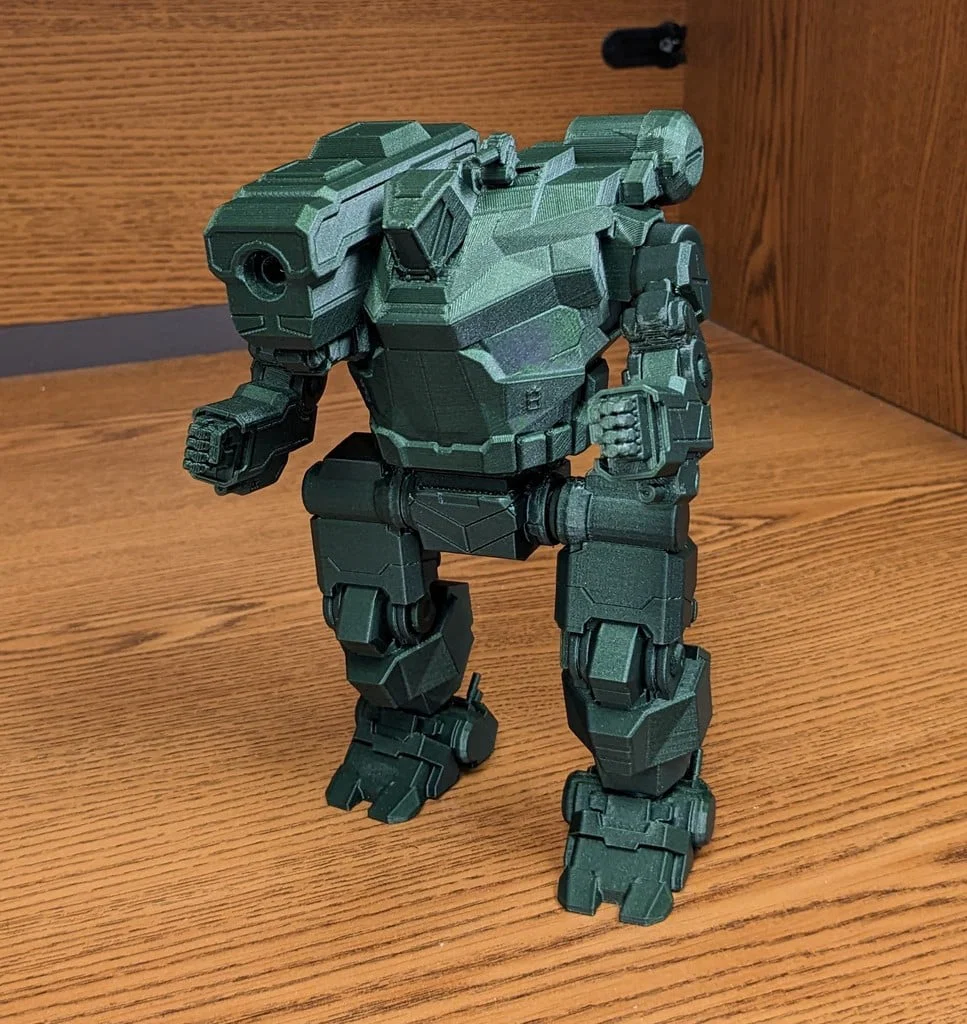

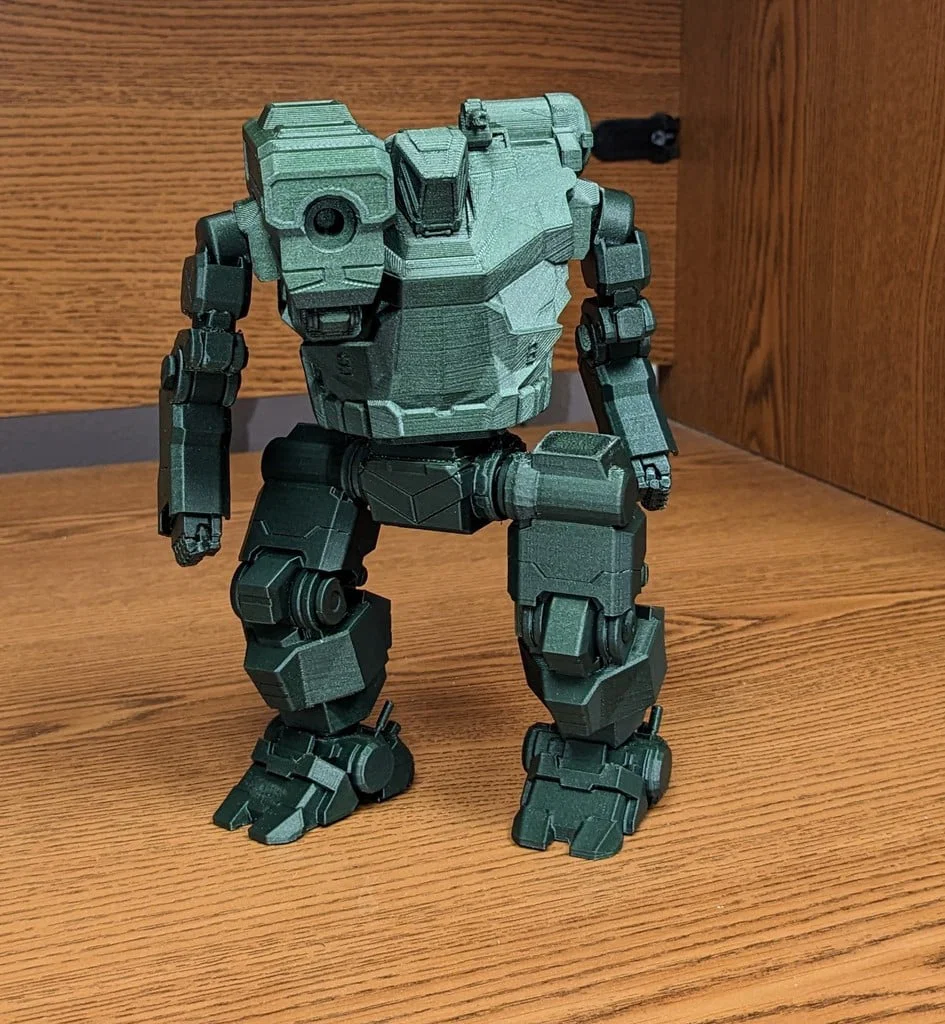

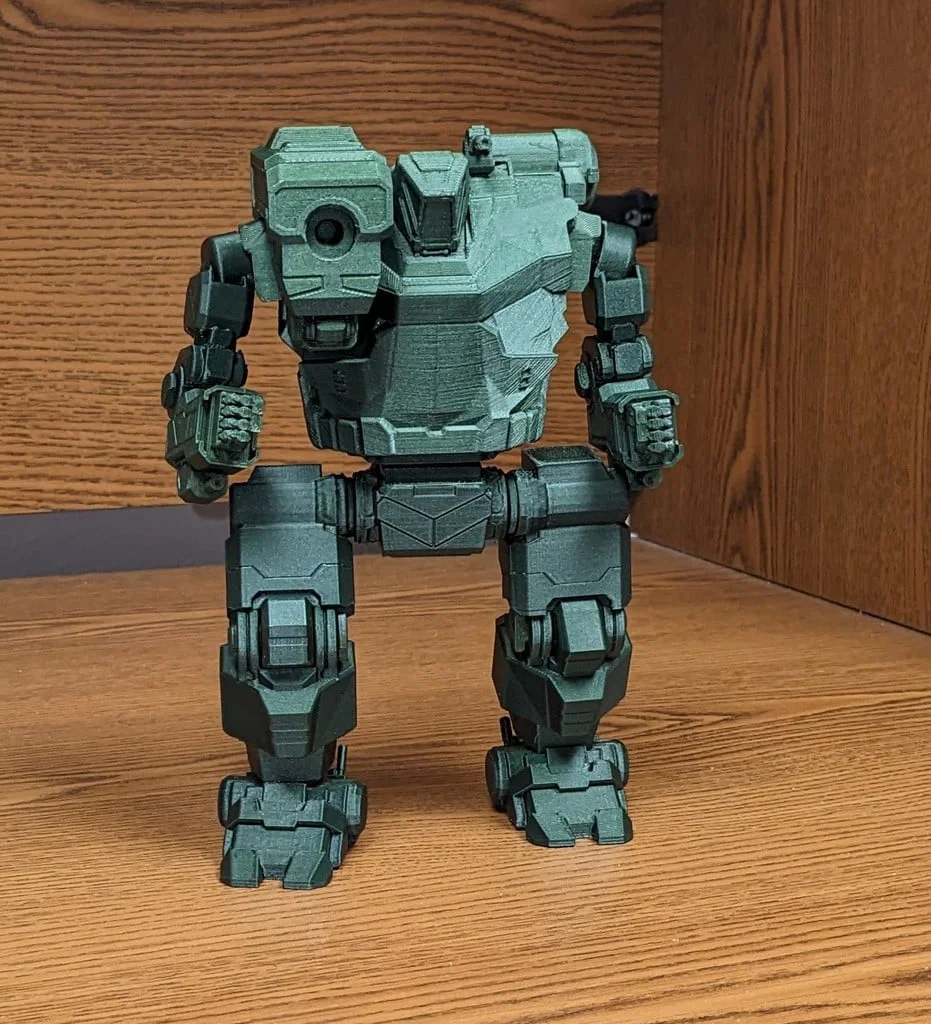

MWO Hunchback khớp cử động (Remix)

Đây là bản Hunchback được remix, dựa trên một phần base của Wolfking. Mẫu có thể tạo dáng (poseable), khớp cử động (articulates), và không cần keo để giữ các phần lại với nhau. Mình đã đổi kiểu liên kết sang dùng pins và thiết kế ball socket, kèm vài tinh chỉnh khác để các chi tiết dễ in hơn.

Print List:

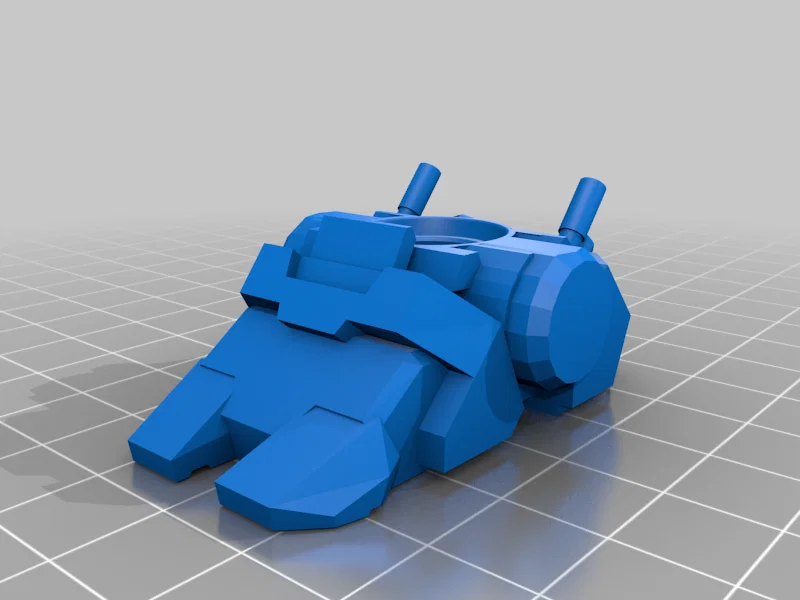

1 Foot, 1 Foot Mirrored

1 Lower Leg, 1 Lower Leg Mirrored

1 Upper Leg, 1 Upper Leg Mirrored

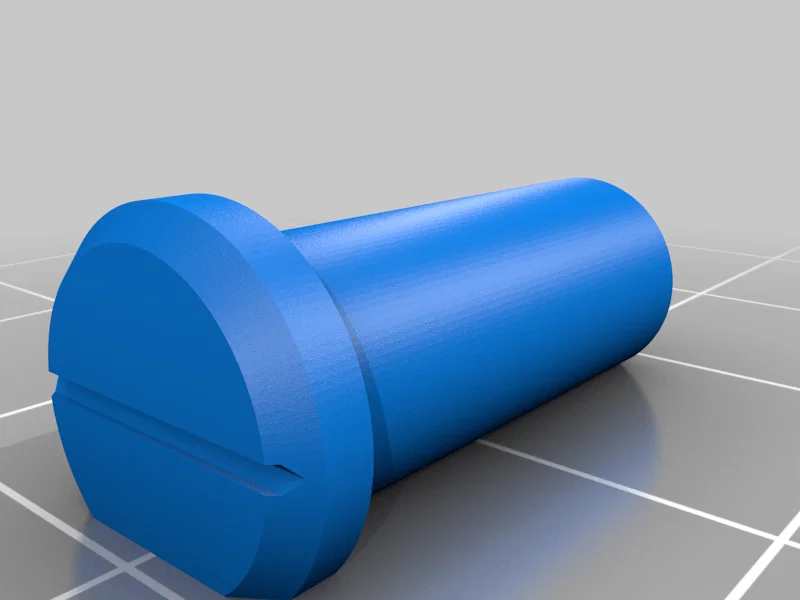

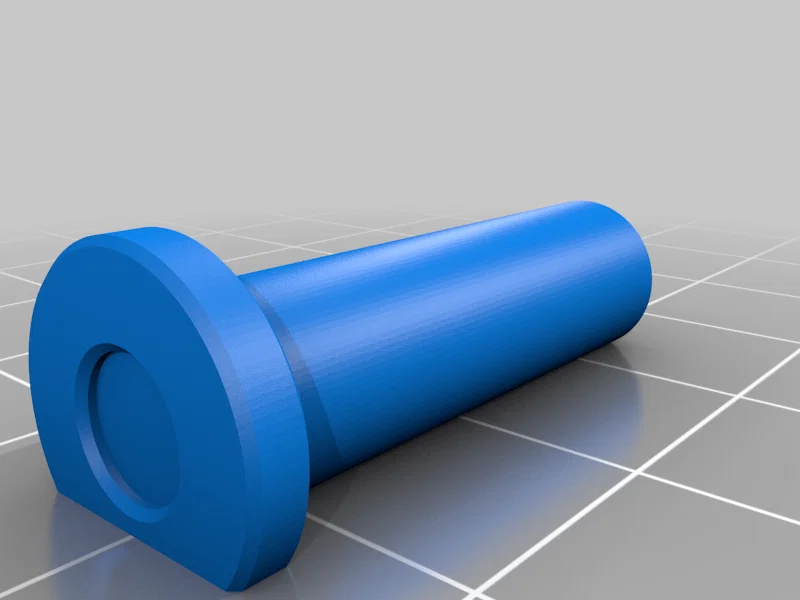

2 Knee Pins

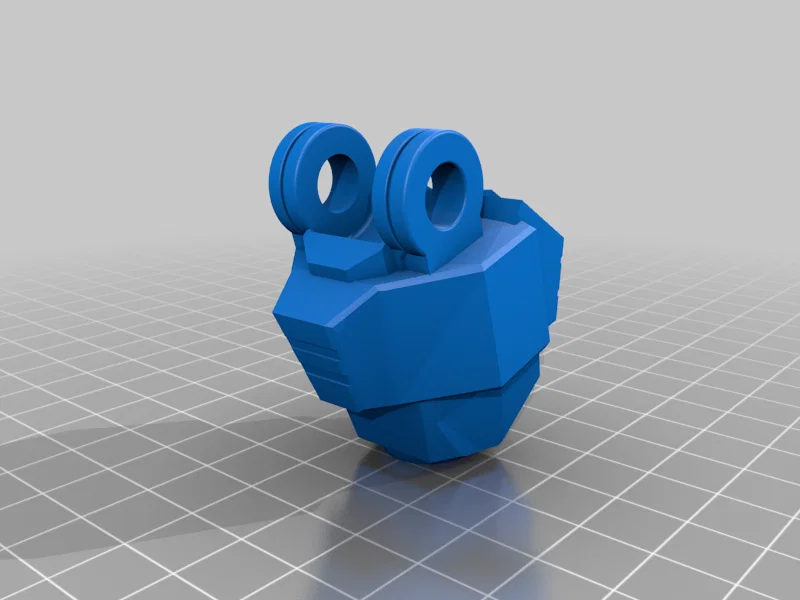

1 Waist

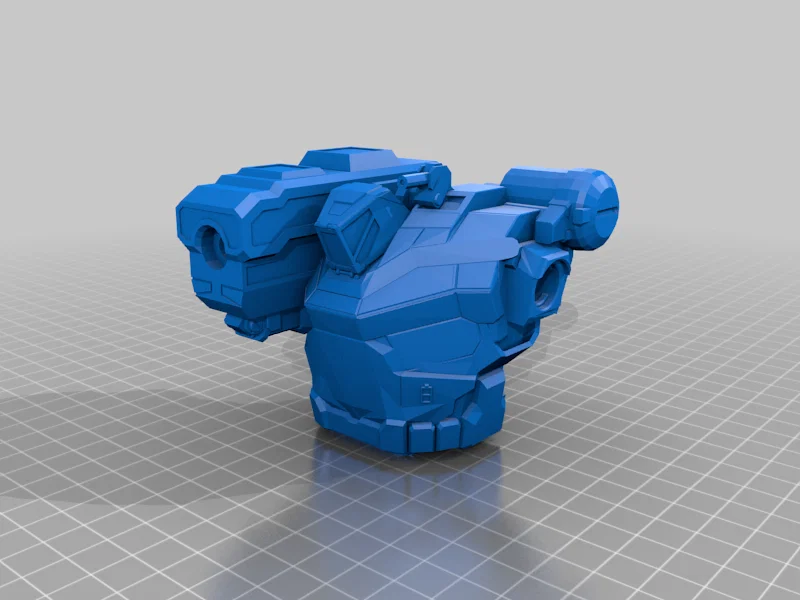

1 Torso (Khuyến nghị xoay sao cho phần “mũi” hướng lên khoảng 45 hoặc 60 độ)

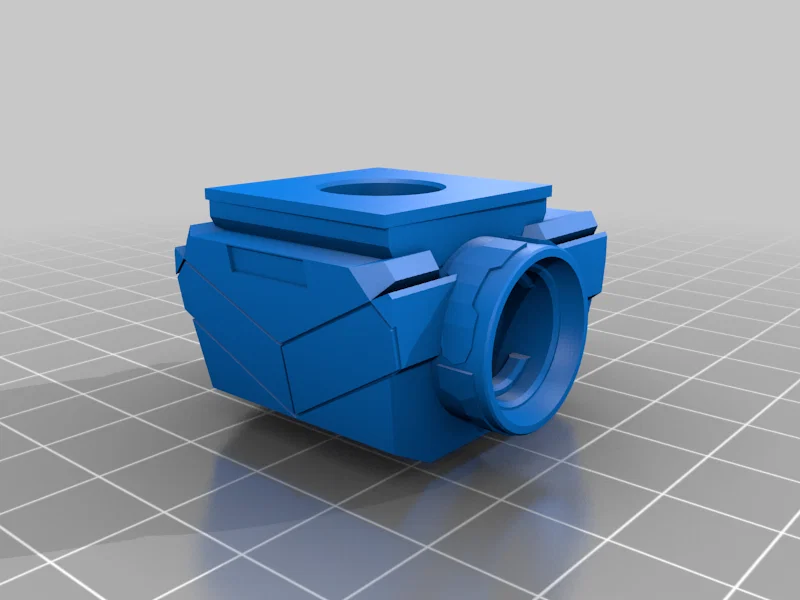

1 Upper Arm, 1 Upper Arm Mirrored

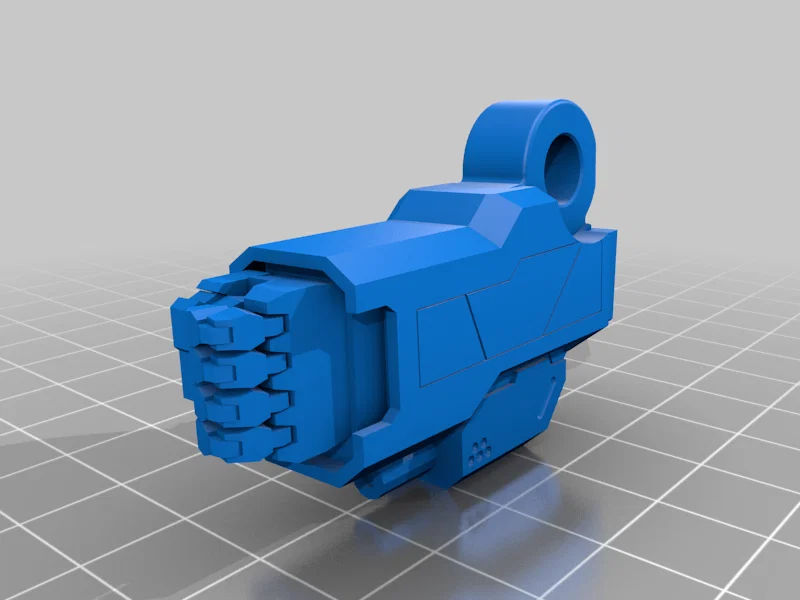

1 Lower Arm, 1 Lower Arm Mirrored

2 Arm Pins

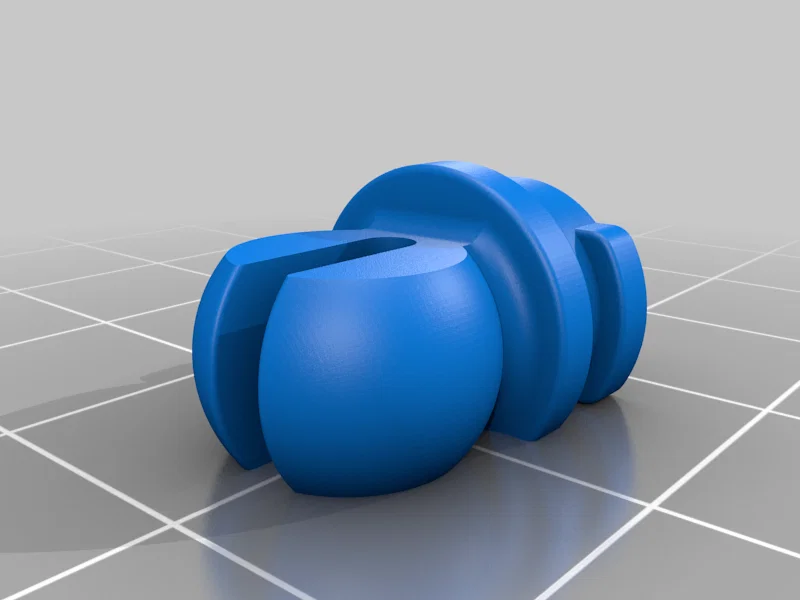

7 Split Joints

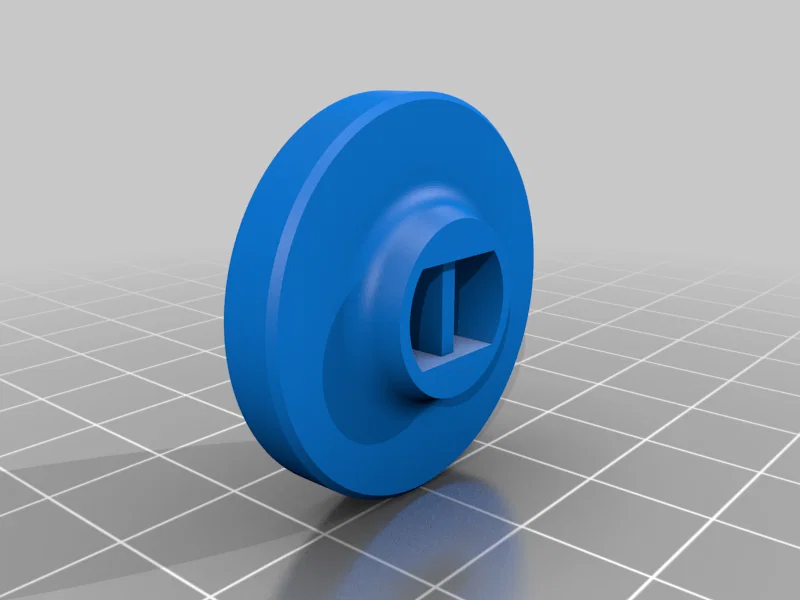

Tuỳ chọn - 1 Split Joint Installation Tool. Cái này giúp lắp mấy split joints nhỏ dễ hơn nhiều, nhưng nếu muốn thì có thể dùng cờ lê 7mm thay thế.

Printing Instructions -

Các khớp (joints) chắc nên in bằng PETG vì chúng được thiết kế để hơi uốn (flex) khi lắp, còn lại thì in PLA là ổn. Joints có thể cũng chạy được với PLA, nhưng mình chưa test. Dùng supports, và chú ý kỹ orientation khi đặt chi tiết lên bed. Ngoài ra, lưu ý: khi in split joints và pins, đặt mặt phẳng nằm nghiêng bên hông xuống bed, vì như vậy sẽ tăng độ bền. Mình cũng khuyến nghị layer height 0.16mm để xử lý mượt hơn vài phần overhang ở lưng mech, còn lại có thể tuỳ chỉnh theo gu.

Assembly Instructions:

Để lắp split joints: trước tiên đặt từng cái vào lỗ sao cho các gờ nhỏ (lugs) nằm phía trong. Sau đó xoay khoảng 90 độ để khoá lại. Kỳ vọng là nó sẽ khít vừa phải, nhưng nếu quá chặt hoặc quá lỏng thì in lại split joint và chỉnh scale tăng/giảm 1–2%. Mẹo thứ hai để canh độ khít: kẹp một mẩu giấy lau (paper towel) nhỏ giữa joint và thân chính khi lắp split joints để làm chặt phần gờ khoá. Cách này giúp giữ chặt mà không cần dùng keo.

Other notes:

Mình đã test joints ở khoảng 70% đến 120%, nên scale mech lớn/nhỏ một chút nhìn chung không thành vấn đề.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Supports:

Yes

Resolution:

0.16

Infill:

20

Filament: Overture PETG

Category: Model Robots
