Hộp case Raspberry Pi Zero 2 W (vỏ tùy biến lỗ cổng!)

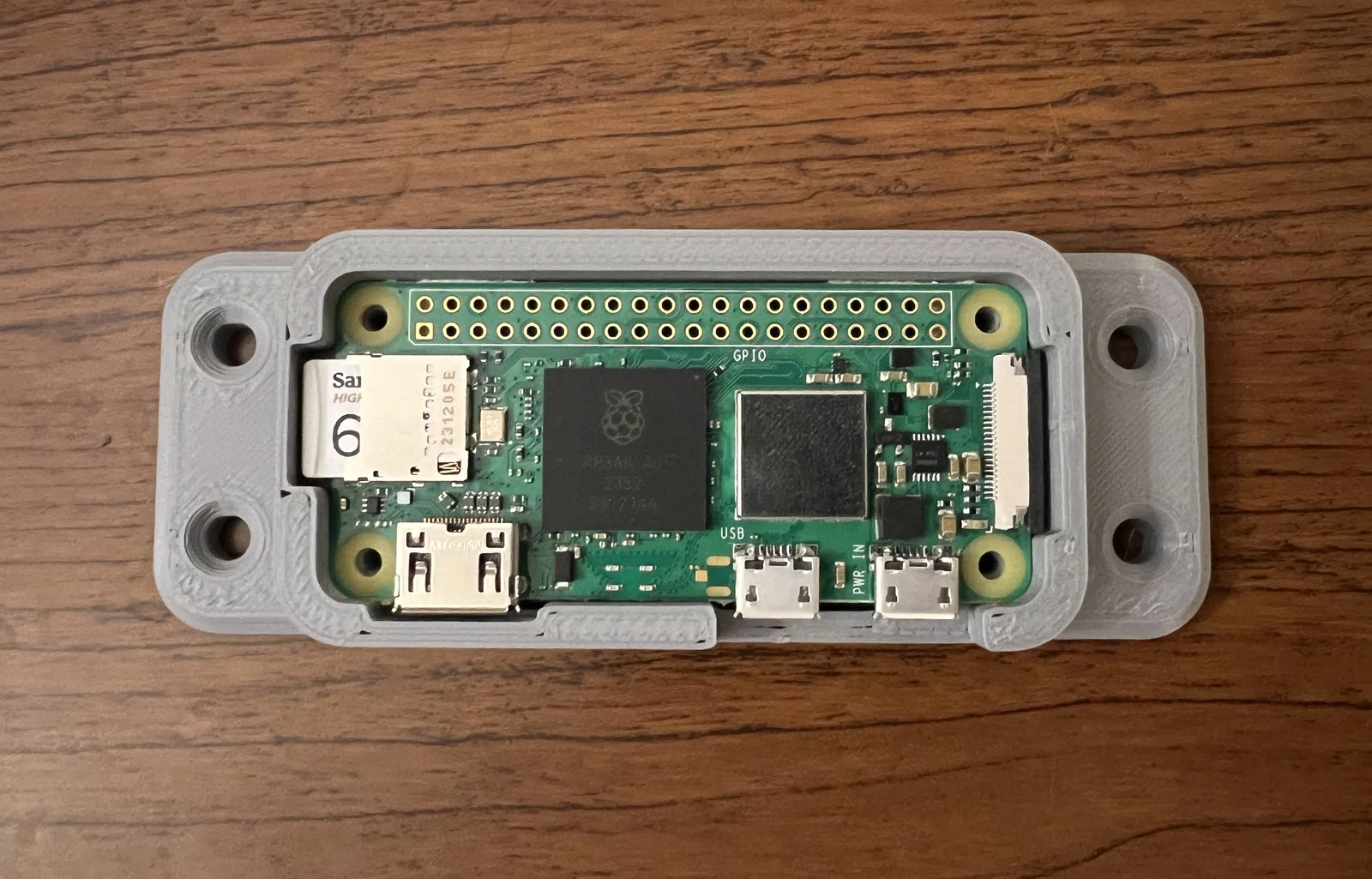

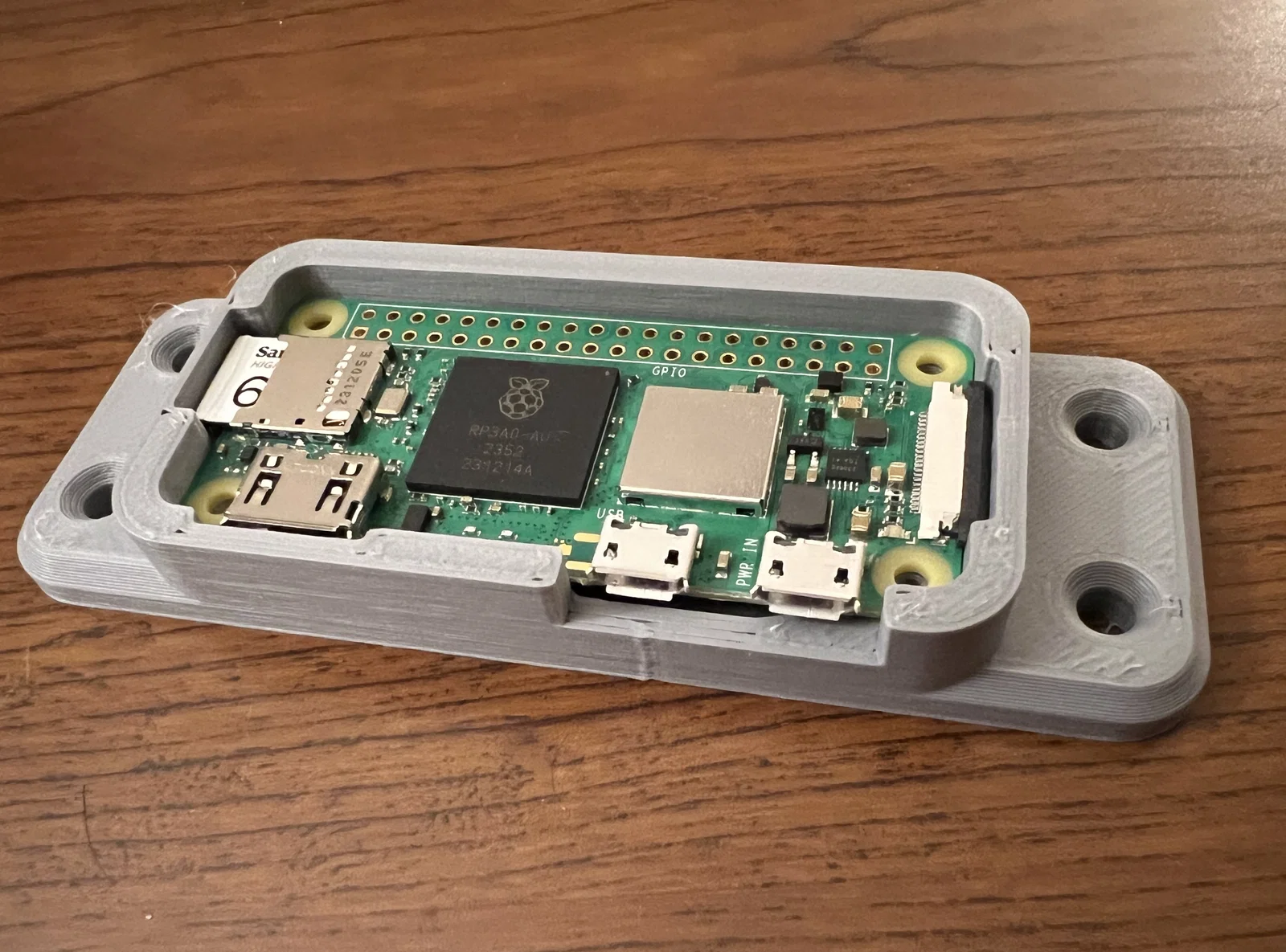

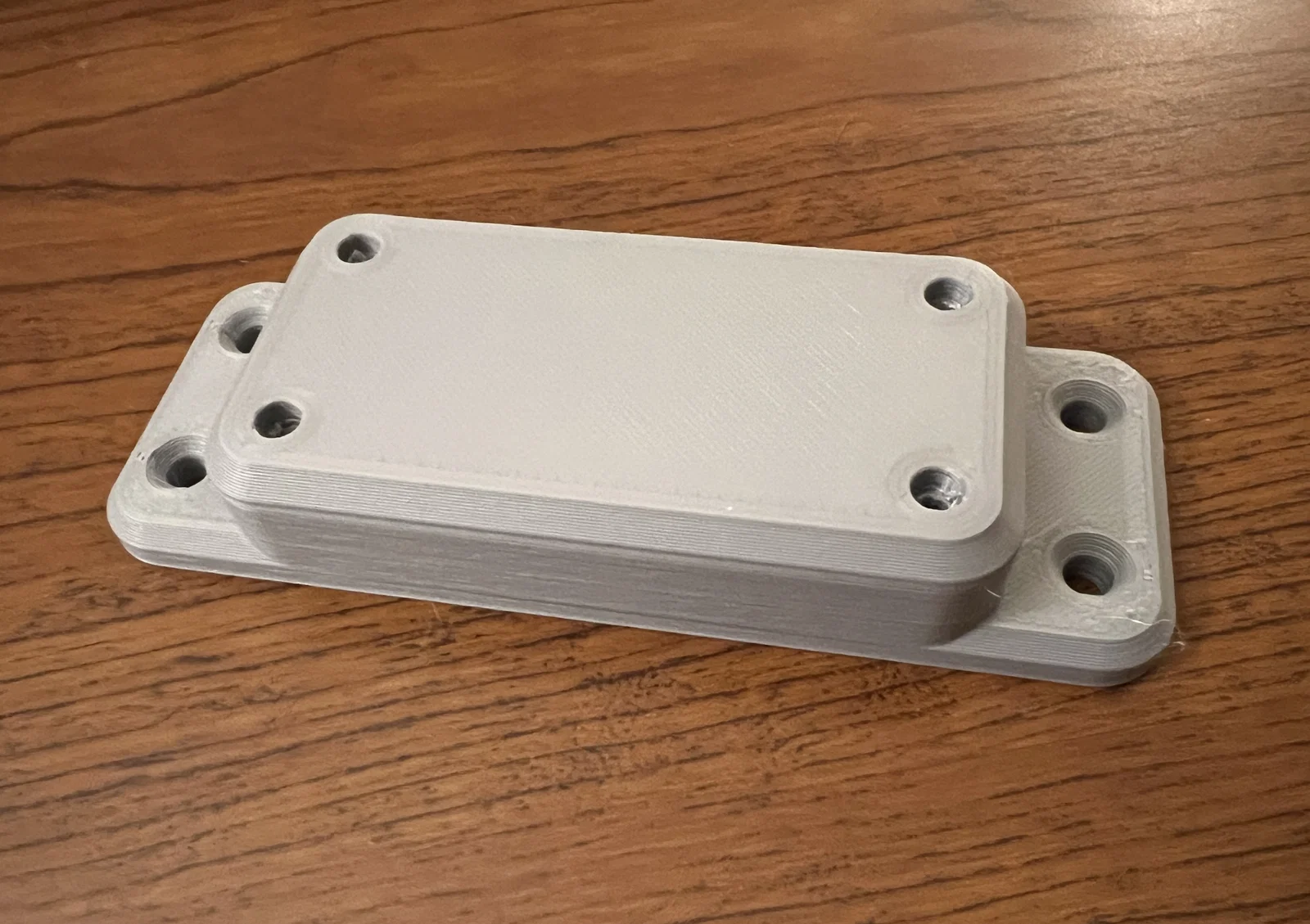

Đây là một cái case cho Raspberry Pi Zero 2 W. Thiết kế phần đáy case và nắp có thể tùy biến để mở lộ hoặc che các cổng khác nhau trên Raspberry Pi, cũng như chọn lỗ bắt vít gắn bên trong hoặc bên ngoài. PCB của Raspberry Pi được giữ cố định nhờ nắp case, nắp được bắt bằng vít M2.5 đầu lục giác chìm (socket-head). Bản thân case có thể được bắt lên bề mặt bằng vít M3 đầu bằng (flat-head). Bề ngang case là 1.5in [38mm], tiện để bắt lên gỗ tiêu chuẩn 2x* (hệ inch) ở Mỹ.

Phần cứng bổ sung cần có:

• 4x vít M2.5 socket-head (để bắt nắp vào đáy)
• 2-4x vít M3 flat-head (2x cho lỗ bắt bên trong, 4x cho tai/flange với lỗ bắt bên ngoài)

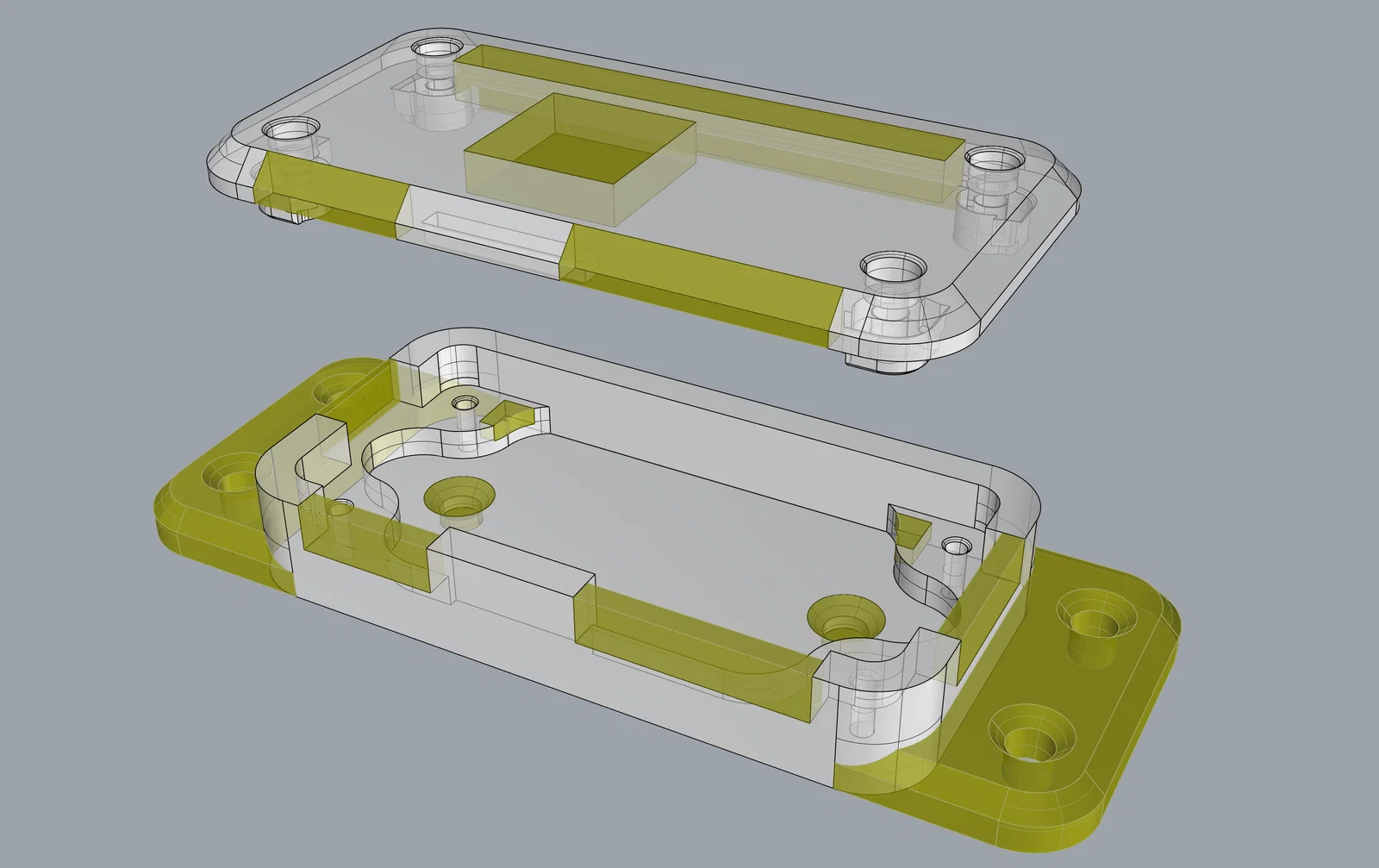

Model case rPi là dạng composite gồm nhiều phần, bạn có thể giữ lại hoặc xóa trước khi in để tạo ra một thiết kế tùy biến theo ý. Các mục sau có thể tùy chỉnh đơn giản bằng cách giữ hoặc gỡ những sub-part dùng để che hoặc lấp các vùng khác nhau của model:

• (đáy case và nắp) cổng microUSB [nắp case có thể chỉnh để chừa thêm khoảng hở cho đầu cắm]
• (đáy case và nắp) cổng HDMI [nắp case có thể chỉnh để chừa thêm khoảng hở cho đầu cắm HDMI]
• (đáy case) đầu nối cáp ribbon camera CSI-2
• (đáy case) khe thẻ microSD [khe này cho phép lắp thẻ mà không cần mở case, nhưng có thể sẽ khó lấy thẻ ra]
• (đáy case và nắp) hàng chân mở rộng chính 0.1in cho rPi HATs [nhớ đồng thời để hở các hốc (recess) ở đáy case để chừa chỗ cho mặt sau của chân header]
• (nắp case) lỗ thông gió CPU hoặc lỗ cho heatsink [lỗ này có thể vừa hoặc không vừa tùy loại heatsink]
• (đáy case) tai/flange bắt vít gắn ngoài
• (đáy case) lỗ bắt vít gắn trong

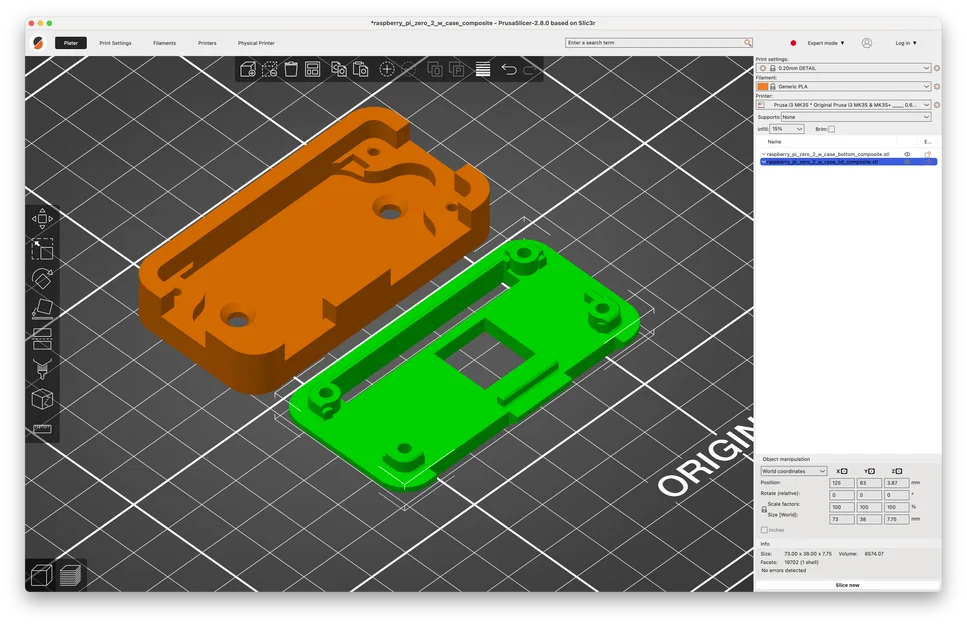

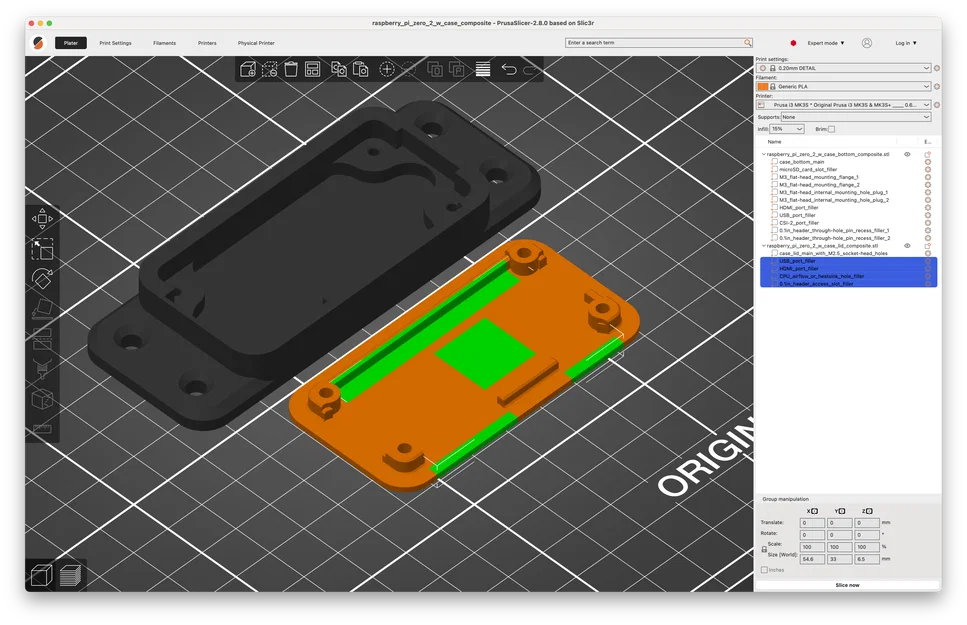

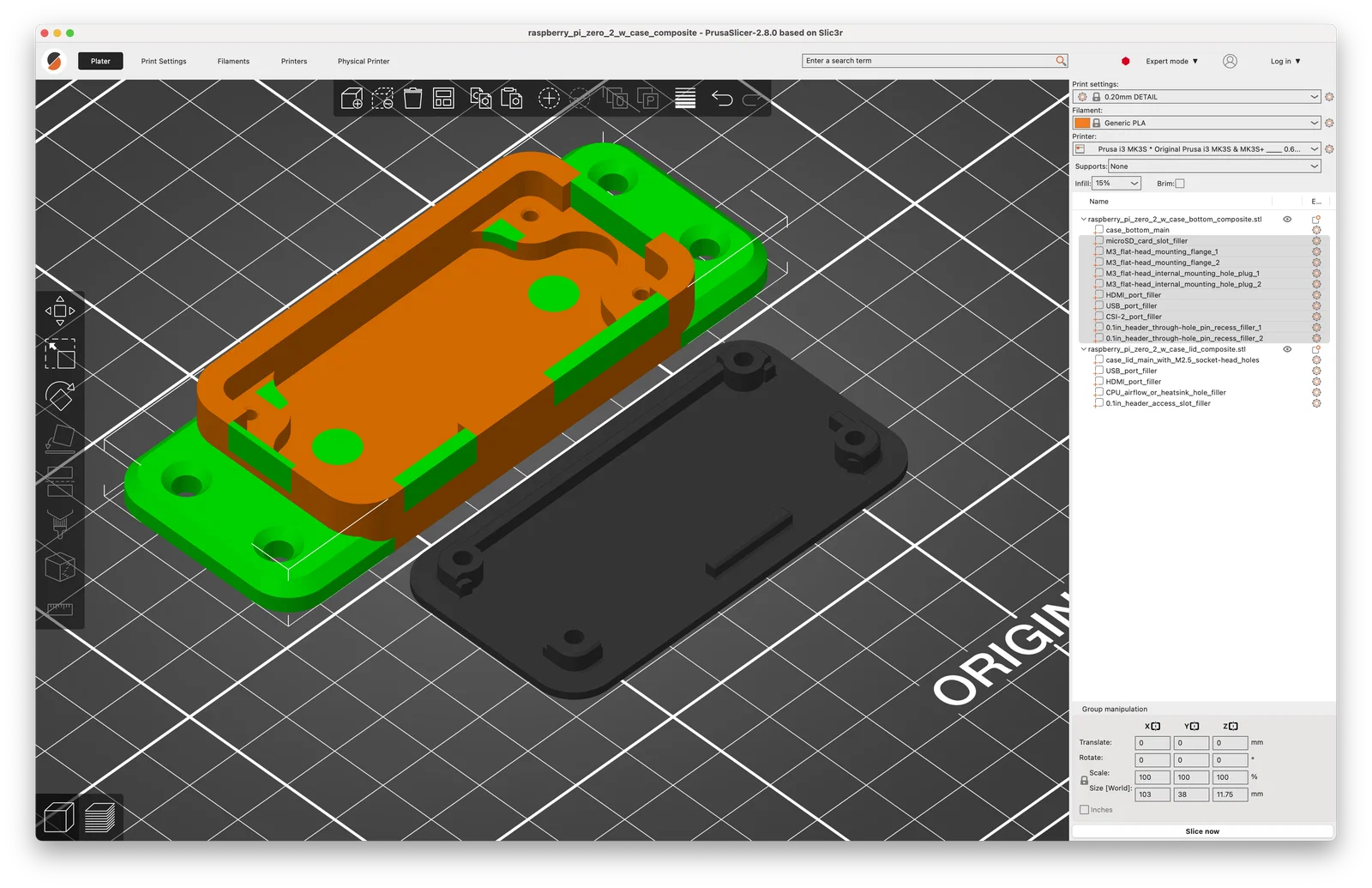

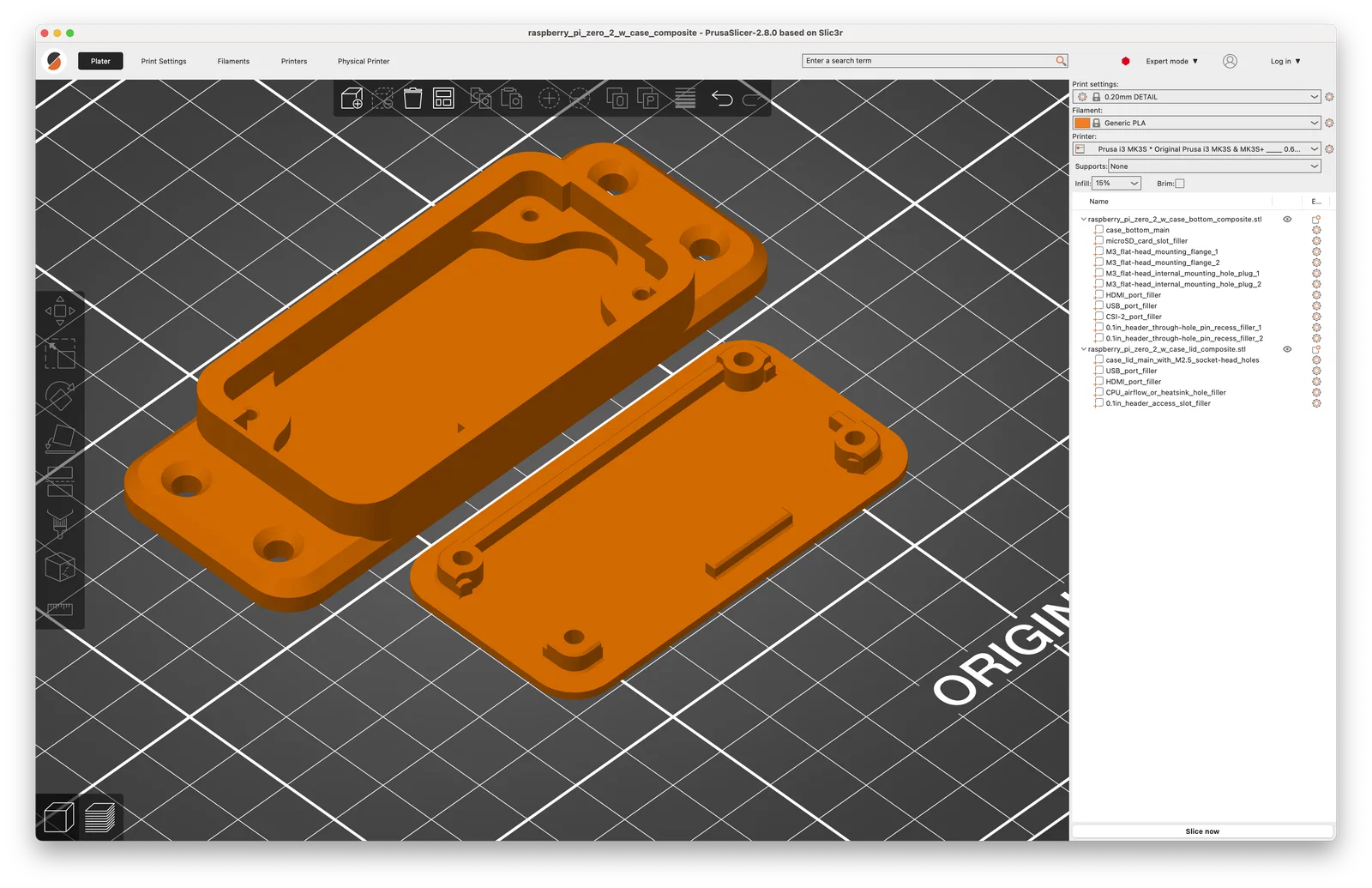

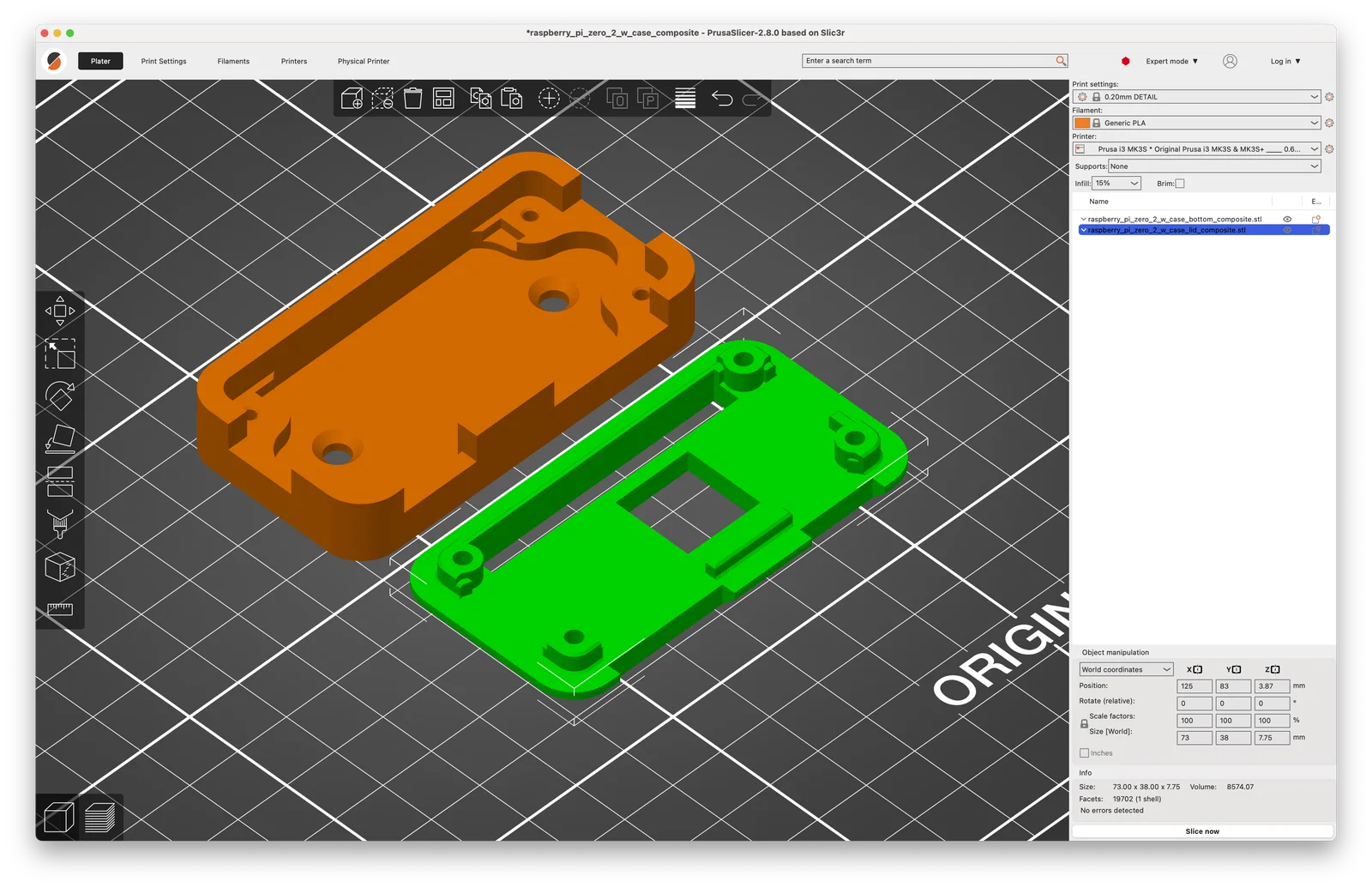

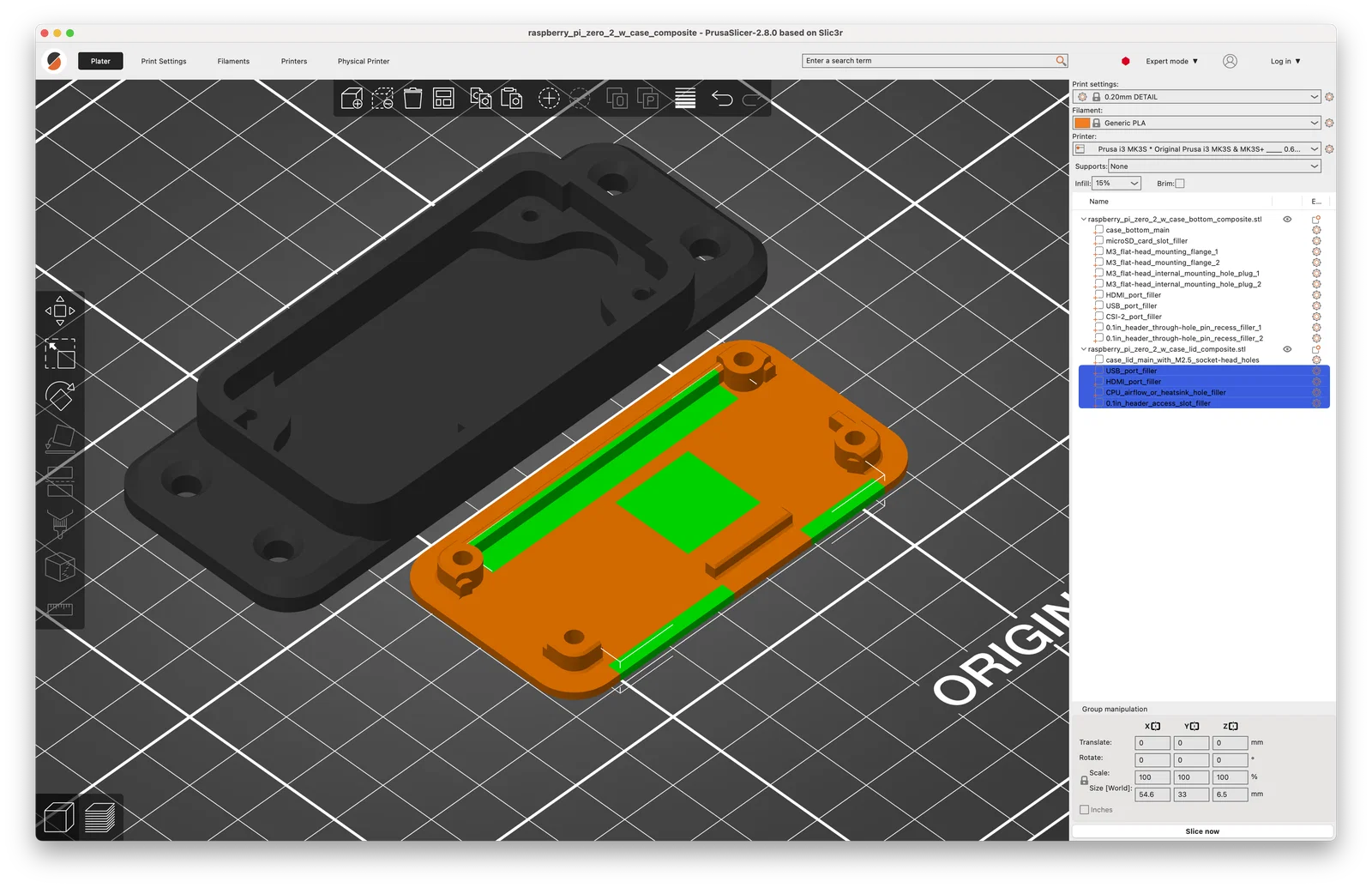

Mở file PrusaSlicer *.3mf đi kèm. File này đã sắp đúng hướng phần đáy case và nắp trên bàn in, và mỗi nửa của case đã được tách thành các phần có tên để bạn có thể chọn riêng từng phần rồi xóa hoặc giữ nhằm tạo ra bộ case mong muốn (xem screenshot của model này).

Hoặc bạn có thể làm cách khác:

1. canh hướng các file thiết kế trong slicer sao cho đáy case và mặt trên của nắp nằm phẳng áp xuống bàn in
2. tách các file thiết kế thành nhiều phần riêng
3. giữ hoặc xóa các phần của case theo ý để tạo ra bộ case mong muốn
4. slice và in

Điểm bất tiện của cách thứ hai là sau khi tách, các phần tạo ra có thể không có tên rõ ràng, nên bạn phải chọn từng phần để xem nó nằm ở đâu trong tổng thể thiết kế case.

Phần đáy và nắp case đều có thể in không cần support, nhưng bạn có thể muốn bật organic supports chỉ riêng cho các lỗ bắt vít trên nắp. Có thể dùng mũi khoan 3mm để làm sạch/chuốt lại các lỗ vít trên nắp.

Có kèm file STL và STEP để tùy biến thêm và remix.

Nếu bạn có in case này, nhớ đăng một “make” kèm hình chụp thiết kế tùy biến của bạn nha.
