Peggit - Hệ thống ngàm gắn phụ kiện cho Pegboard

Giới thiệu

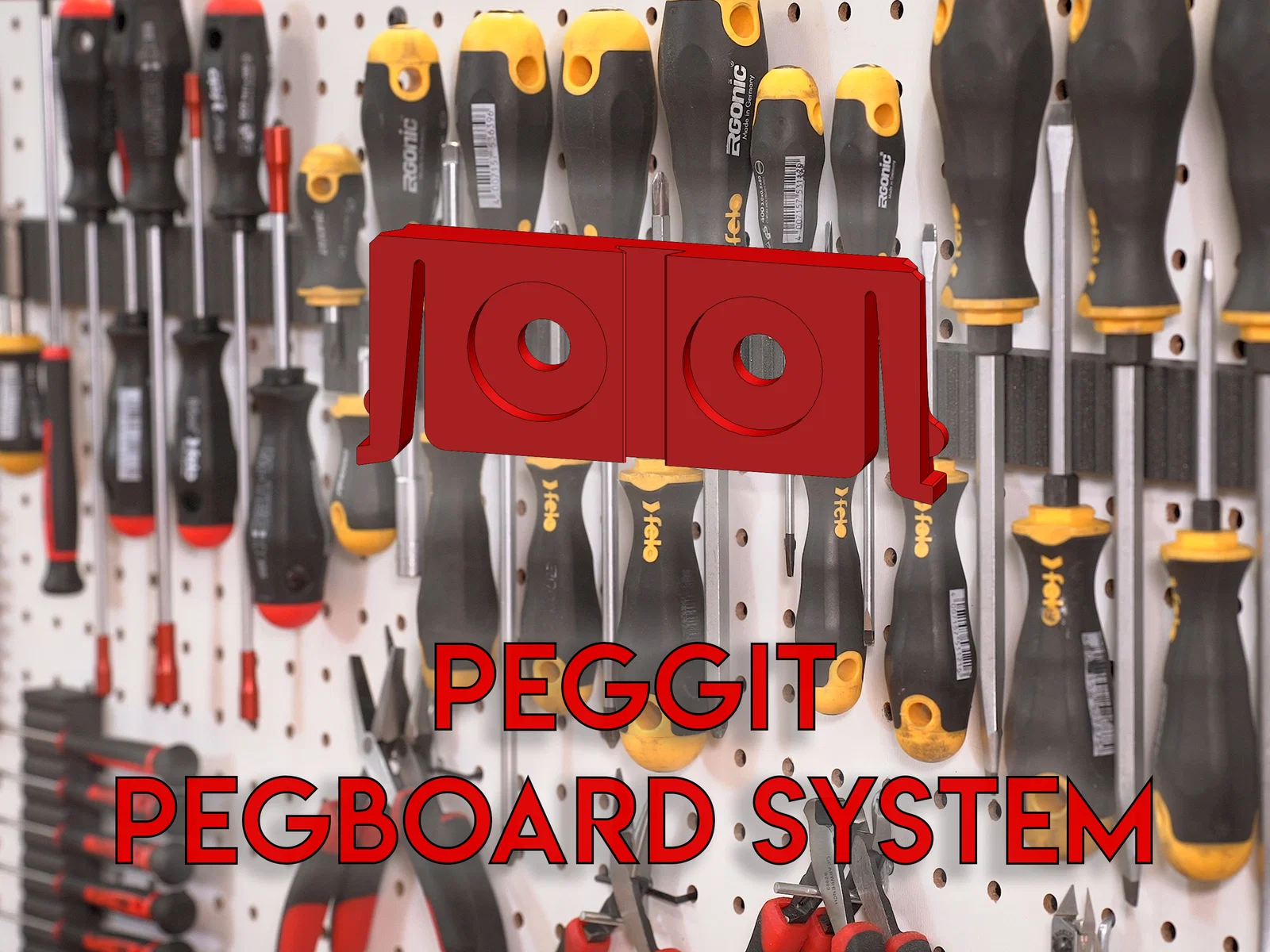

Hệ thống Peggit là cách đơn giản để gắn các giá đỡ và bộ sắp xếp lên bảng treo đồ (pegboard) của bạn bằng loại đinh tán nhựa (automotive rivets) thông dụng. Ngàm kẹp này dễ dàng gắn vào các bảng pegboard tiêu chuẩn có khoảng cách lỗ 1 inch bằng đinh tán 15mm x 12mm x 6mm. Bạn có thể tháo rời giá đỡ khỏi ngàm chỉ bằng cách nhấn vào hai lẫy ở phía dưới, giúp việc thay đổi vị trí các phụ kiện trở nên cực kỳ thuận tiện.

Các mẫu có sẵn

Mẫu này chỉ bao gồm phần ngàm kẹp, bạn sẽ cần các giá đỡ để gắn vào ngàm. Xem toàn bộ bộ sưu tập Peggit tại đây.

• Giá đỡ tuốc nơ vít nam châm 10"
• Giá đỡ tuốc nơ vít nam châm 5"
• Giá đỡ tuốc nơ vít nam châm 12"
• Giá đỡ đầu vít nam châm loại nhỏ
• Giá đỡ thanh nối dài nam châm

Hướng dẫn in

Ngàm kẹp được in ở trạng thái nằm phẳng với chiều cao lớp in 0.2mm và không cần support. Nhựa PLA hoàn toàn phù hợp cho ứng dụng này vì chi tiết không chịu nhiều lực và các lẫy không bị căng khi đã được lắp vào vị trí.

Mẹo nhỏ

Nếu bạn đang thử sắp xếp vị trí các giá đỡ, bạn có thể lắp đinh tán nhưng đừng gắn chốt giữa. Việc này giúp bạn gắn tạm giá đỡ để kiểm tra bố cục trước khi cố định hoàn toàn vào bảng. Khi đã ưng ý, hãy nhấn vào các lẫy để tháo giá đỡ, sau đó gắn chốt vào và lắp lại giá đỡ là xong.

Thay vì dùng chốt đi kèm đinh tán, bạn có thể dùng vít đầu bằng 8-32 ¾" (hoặc M4 16mm) (xem phần vật liệu bên dưới). Các loại vít này giúp tháo lắp dễ dàng hơn khi cần di chuyển vị trí giá đỡ.

Vật liệu cần chuẩn bị

Dưới đây là danh sách những thứ bạn cần để lắp ráp. Bạn có thể thay thế tùy ý, nhưng đây là những món mình đã dùng và thấy hiệu quả.

• Nam châm - 60x5x10mm (tùy từng loại giá đỡ, nhưng tất cả giá đỡ nam châm đều dùng chung kích thước này)
• Đinh tán nhựa - 15x12x6mm (hai cái cho mỗi ngàm)
• Vít M3 (để gắn nắp chặn)
• Vít đầu bằng 8-32 ¾" - (để cố định thay cho chốt giữa của đinh tán)

Ghi chú thiết kế

Mình rất mong chờ các mẫu giá đỡ sáng tạo từ mọi người! Mình đã đính kèm các file STEP cho cả phần ngàm kẹp và phần 'ổ cắm' (receiver) - đây là phần khớp nối đã được tích hợp sẵn trong tất cả các giá đỡ. Phần 'ổ cắm' chỉ cần một hốc chứa kích thước 27.5mm H x 75mm W x 7.5mm D. Bạn chỉ cần thiết kế giá đỡ có hốc đó và khớp nó với phần receiver là sẽ tương thích với mọi ngàm kẹp.
