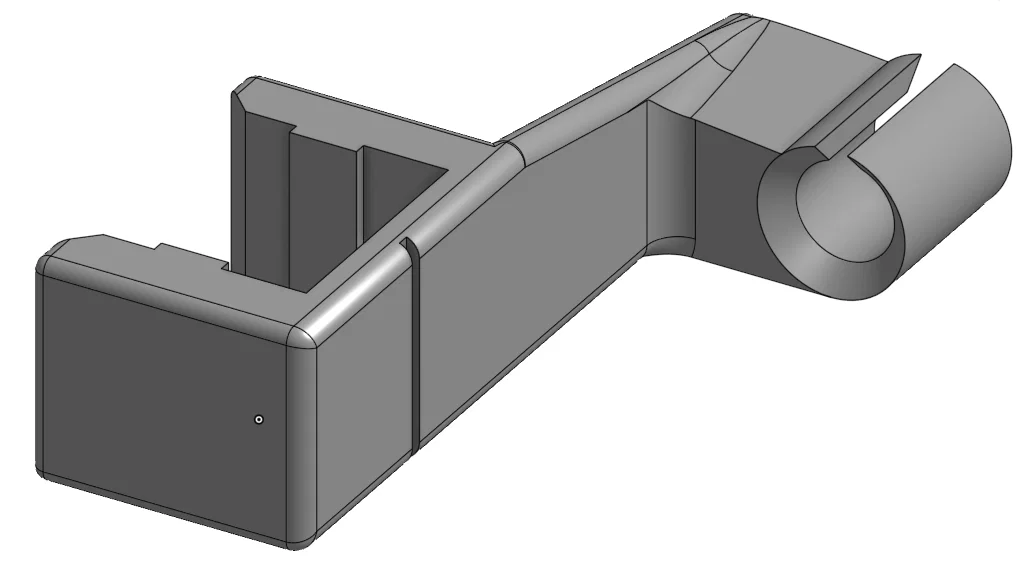

Bát giữ Dial Indicator cải tiến cho Neptune 4 Max (20x20 extrusion)

Cái gì (What):

Mình muốn cải thiện thiết kế trước đó trong chương trình CAD mới của mình là Onshape. Mình bo vát (bevel) toàn bộ thiết kế và tăng độ bền. Đồng thời mình cũng chỉnh lại phần Variables để ai cũng có thể chỉ việc nhập kích thước theo nhu cầu của mình.

Vì sao (Why):

Mình muốn nâng cấp mẫu cũ vì bản trước bị mòn theo thời gian.

Cách làm (How):

Model bằng ONSHAPE

Thiết lập in (Print Settings):

Các thông số quan trọng sẽ được đánh dấu màu Cam *Tất cả setting chỉ mang tính gợi ý nhưng đây là cấu hình mà mẫu được thiết kế theo

Layer Height:

0.4mm

Nozzle:

0.6mm

Infill:

15%

Infill Type:

Gyroid

Material:

PETG

Supports:

No

Vertical Shells:

2

Raft/Brim:

No

Stats:

Mass:

12 g

Volume:

9239.88 mm³

Surface Area:

5417.9 mm²

Bảng biến CAD (CAD variable table)

InnerBoxWidth

19.225 mm

Hướng X. Nên bằng kích thước extrusion của bạn -1mm

InnerBoxHeigth

20 mm

Hướng Y. Nên bằng kích thước extrusion của bạn.

InnerBoxThickness

18.034 mm

Hướng Z

ProngHeigth

5.500 mm

Hướng Y

TailWidth

3.125 mm

Hướng X. Đổi giá trị này nếu muốn nó “dẻo” hơn, đồng thời cũng tăng lực kẹp

TailHeigth

34.500 mm

Hướng Y. Dial sẽ thấp xuống bao nhiêu

BumpWidth

5.450 mm

Hướng X. Bề rộng các gờ nhô (bumps) của extrusion

BumpHeigth

2mm

Đổi cái này nếu ngàm bị tuột/rớt ra

Vally

1.042mm

Tính toán sẵn. Không nên đổi

DialGaugeDiameter

8mm

Nhập đường kính cổ (throat) của dial gauge

DialEngagment

15 mm

Phần “collar” ôm giữ dial dài bao nhiêu. Không thể nhỏ hơn độ dày

DialEngagmentThickness

2 mm

Độ dày của “collar”. Đổi nếu dial của bạn nặng.
