Bàn cờ vua nhiều màu kèm hộp (Multicolor Chess Board and Box)

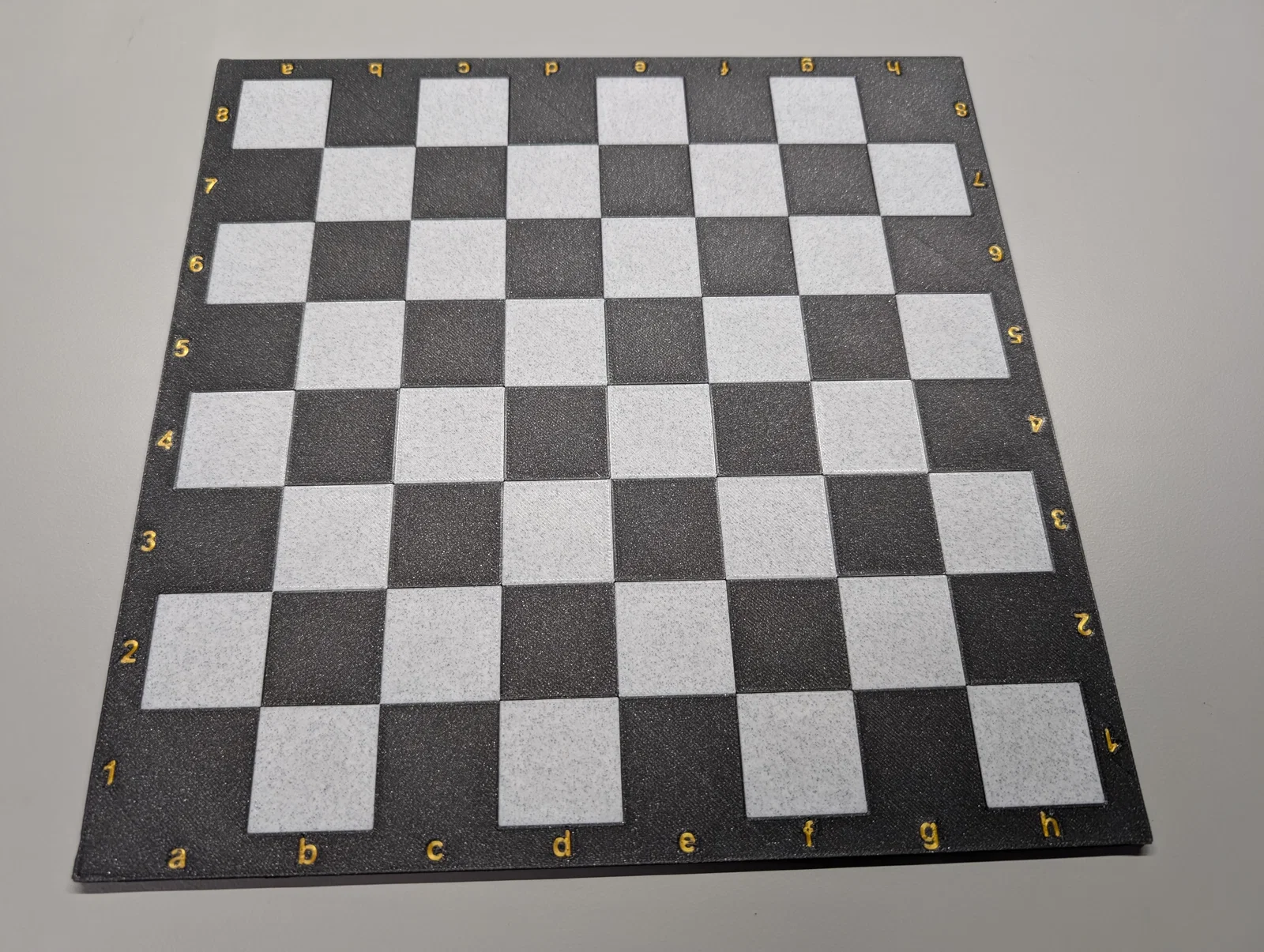

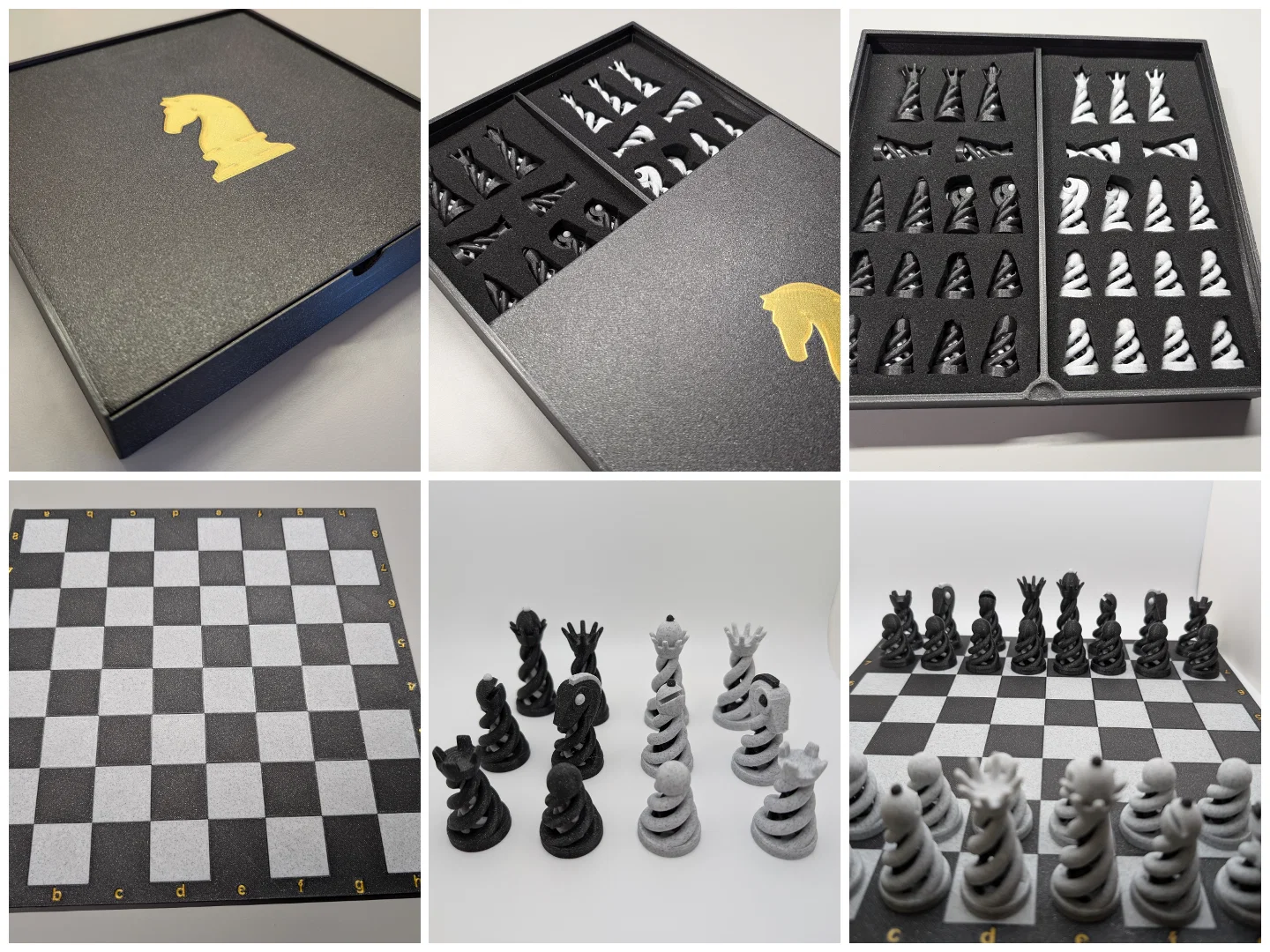

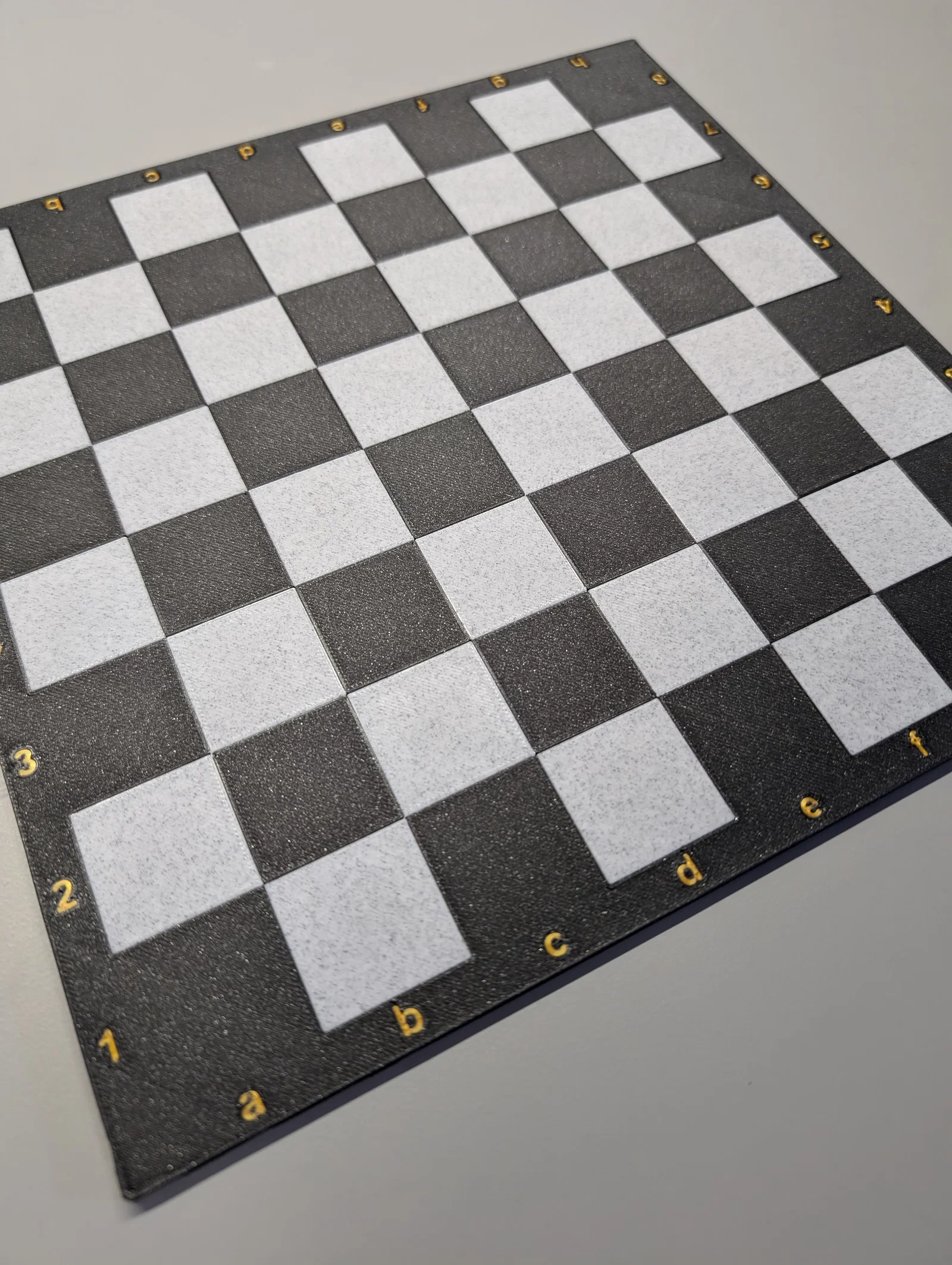

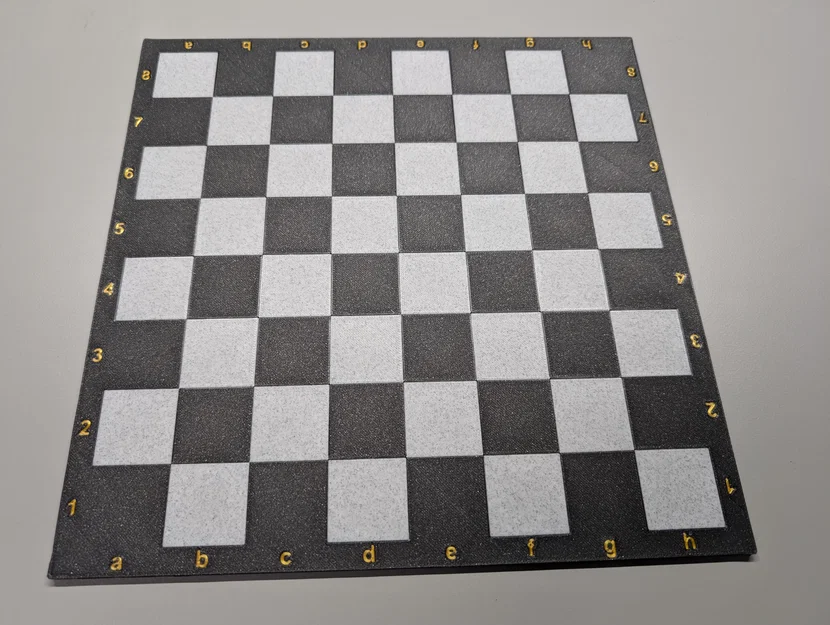

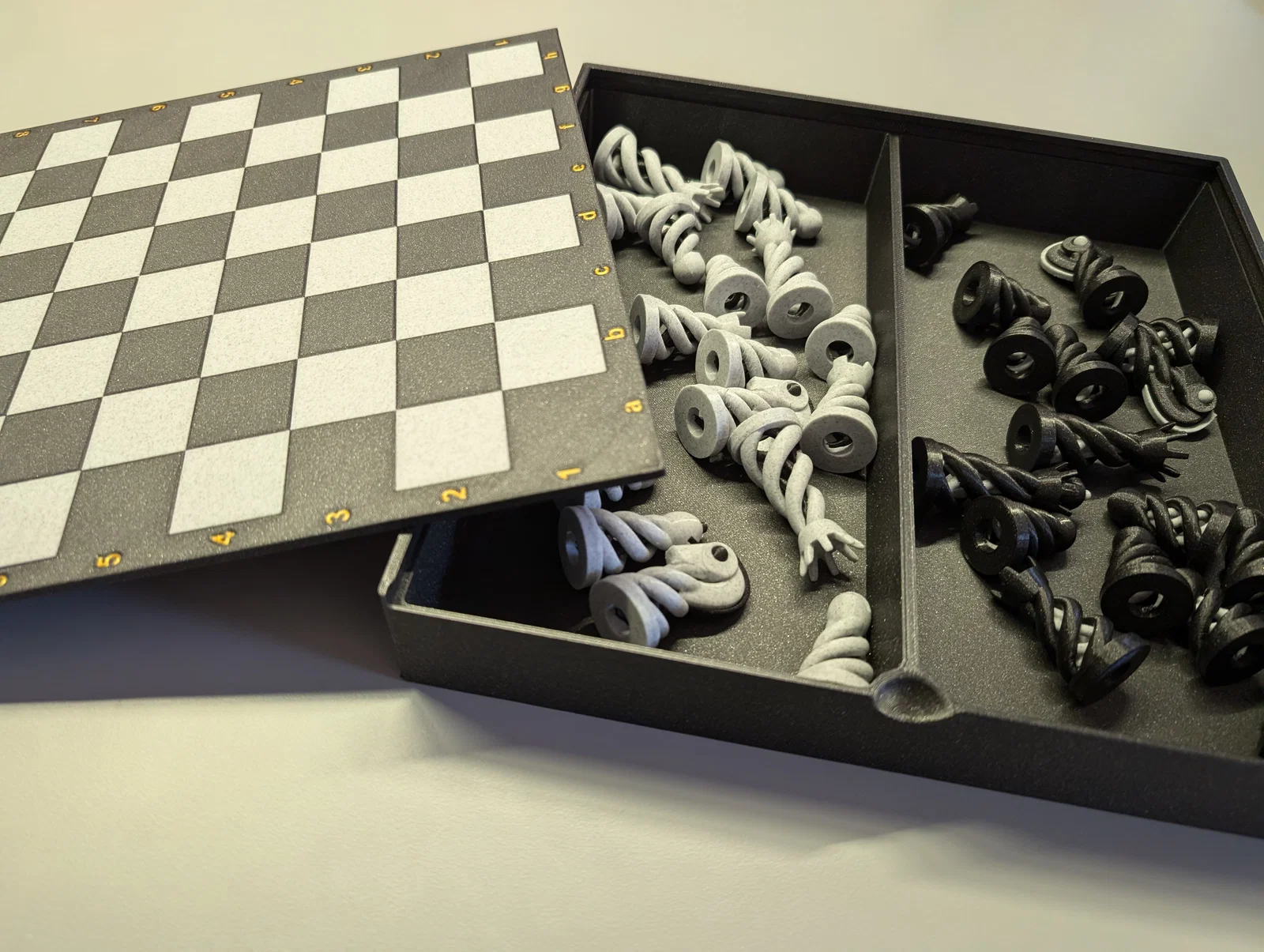

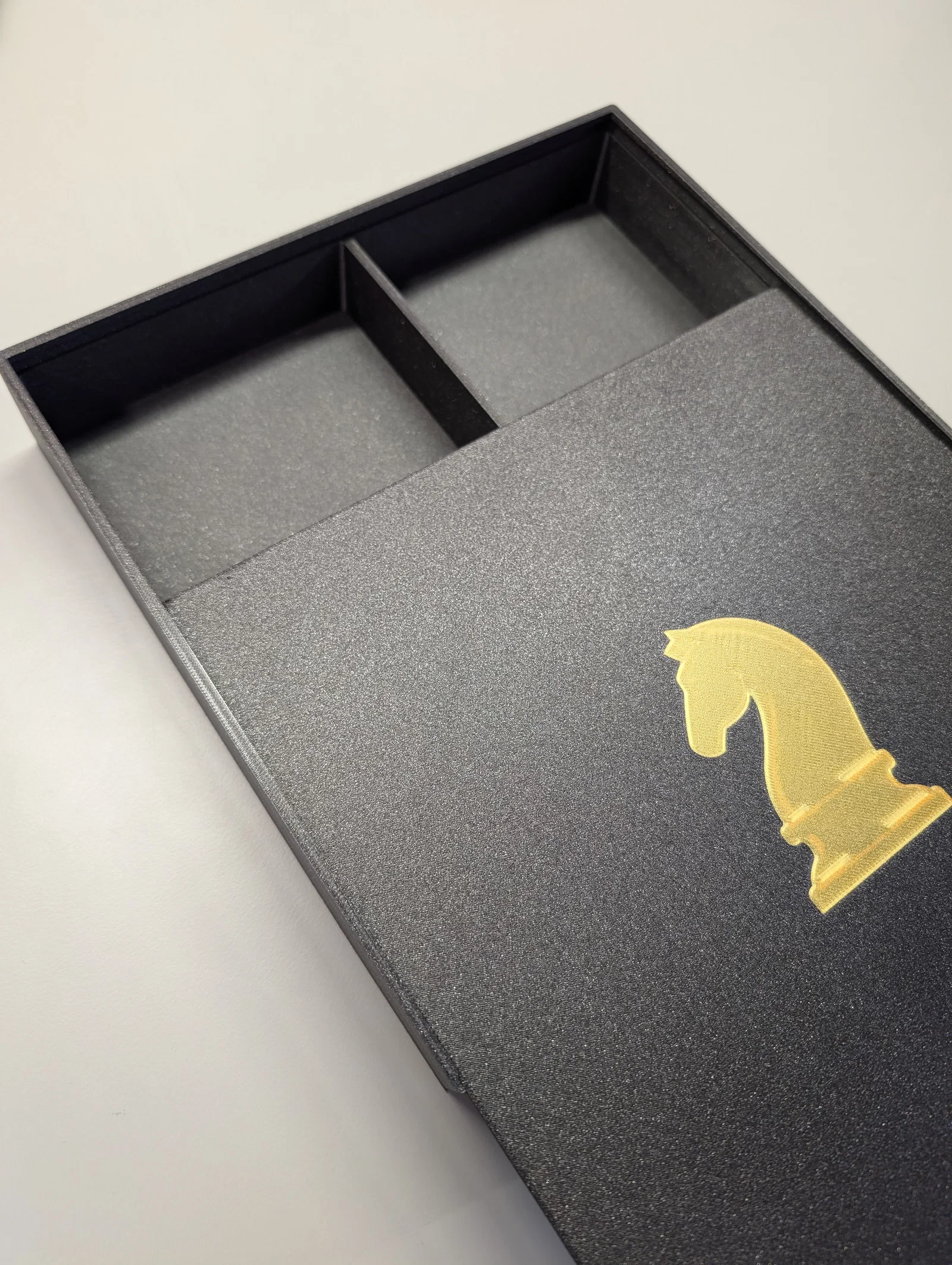

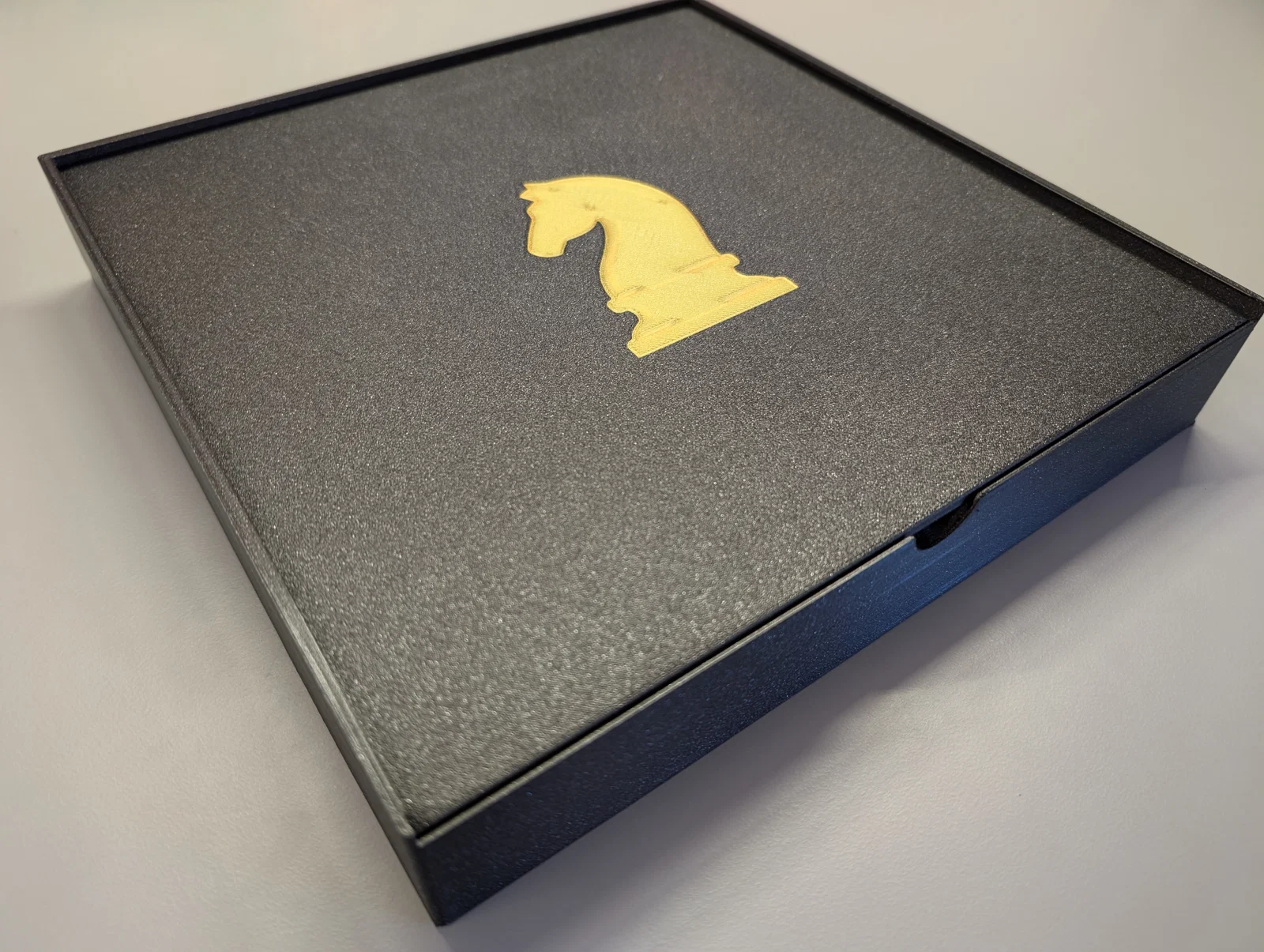

Đây là một bàn cờ vua multicolor với biểu tượng quân mã được khoét chìm ở mặt sau, được tách thành nhiều thành phần để bạn dễ gán màu trong slicer. Bàn cờ có thể trượt như nắp vào một hộp chia ngăn đồng bộ để cất quân cờ; khi đó bạn có thể để mặt có biểu tượng quân mã lên trên để thành một hộp cờ trông rất gọn và đẹp.

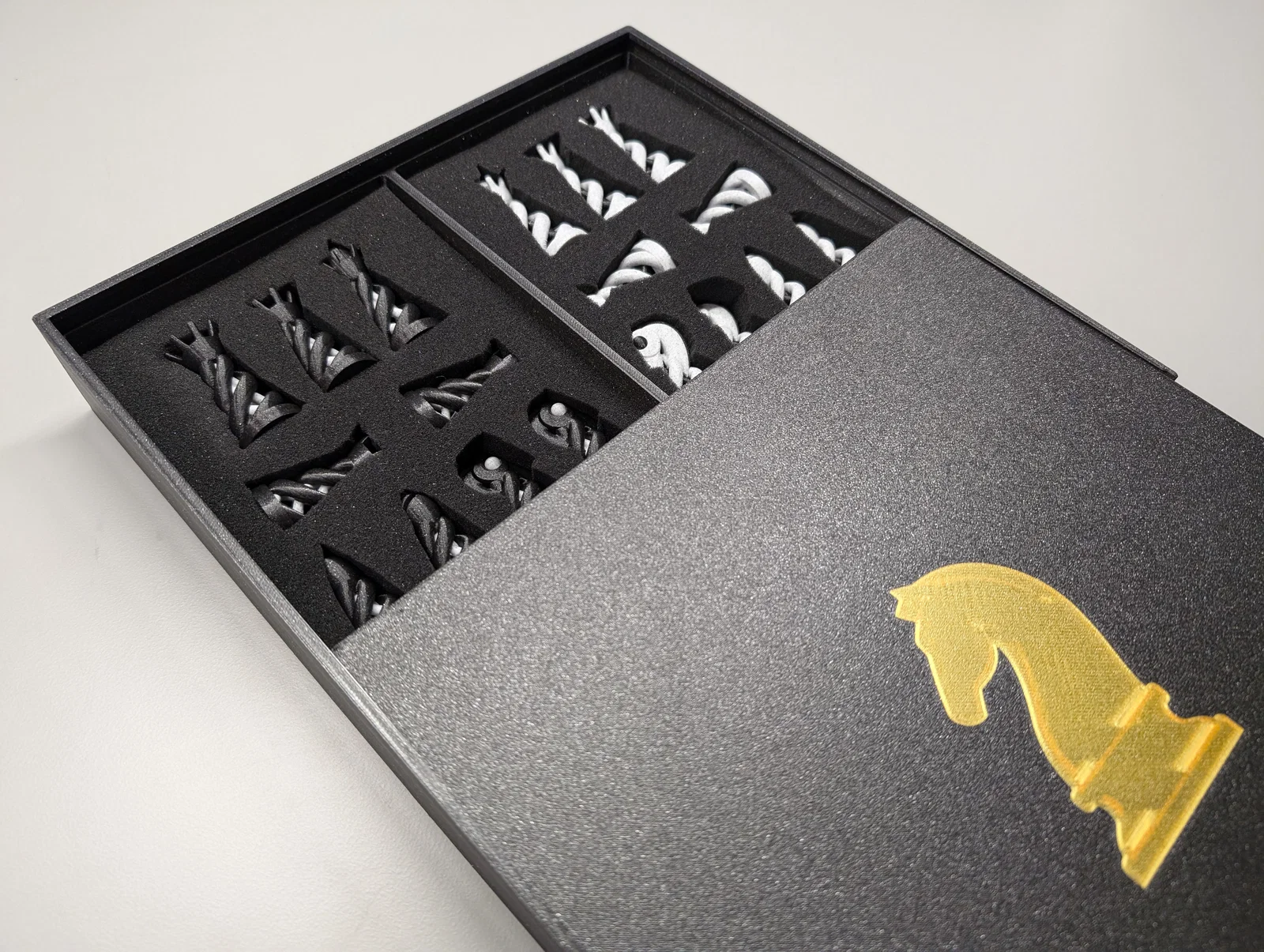

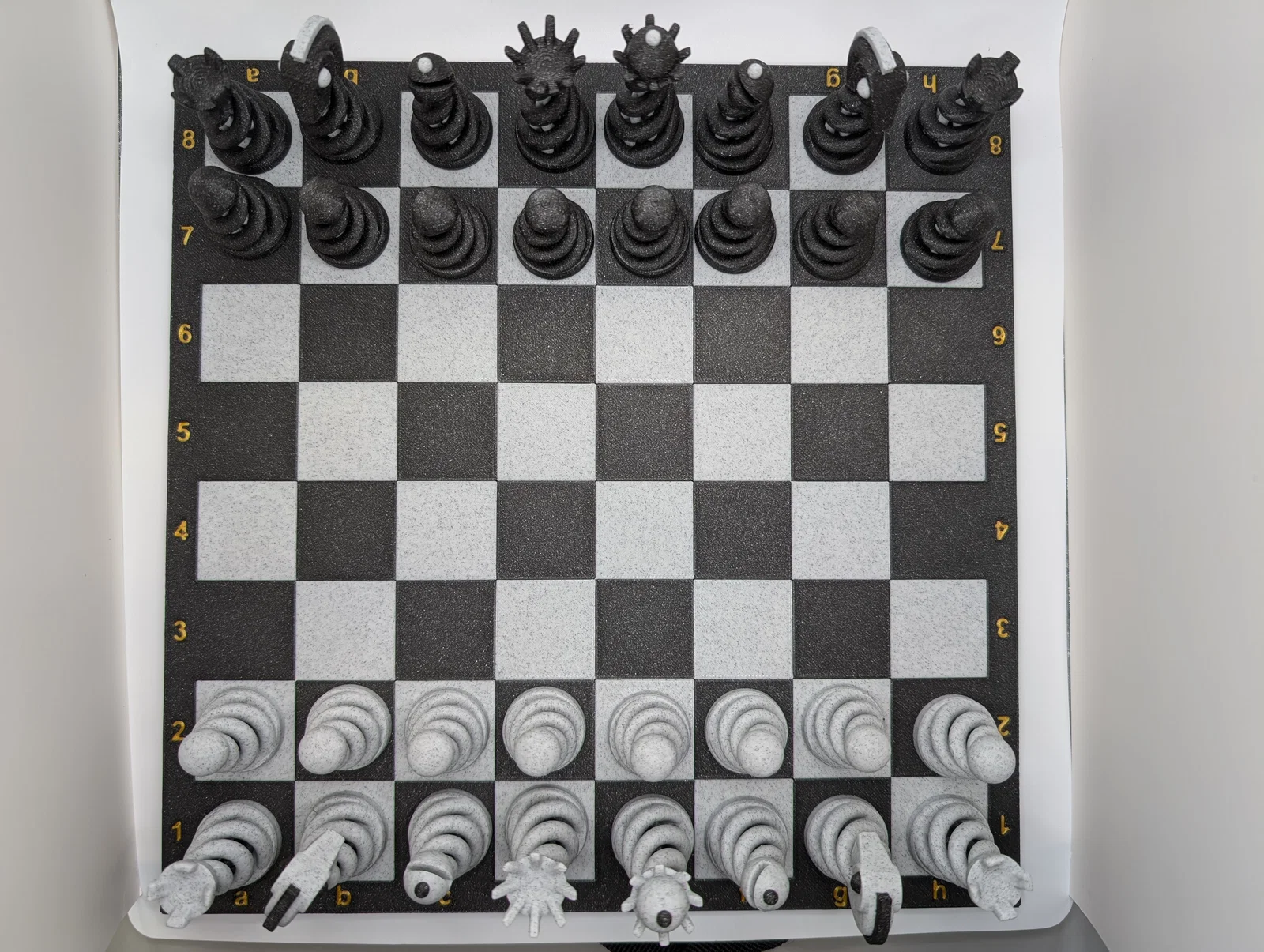

Các quân cờ trong hình là từ . Mình có thêm một model “template” dùng để cắt foam cho khớp với bộ quân này, như minh hoạ trong ảnh.

Mẹo in:

• Với kích thước mặc định 30mm^2 cho mỗi ô cờ, bạn sẽ cần build plate tối thiểu 265mm mỗi cạnh (hình vuông). Tuy vậy bạn có thể scale theo trục XY rất dễ để phù hợp với build plate nhỏ hơn.
• Không cần supports. Dung sai cho phần nắp trượt vào hộp được tính theo nozzle 0.4 và layer height 0.2, nhưng khe hở cũng đủ thoáng để khả năng cao vẫn chạy ổn với các thông số khác.
• Biểu tượng quân mã ở mặt sau dày 0.2mm, với các phần highlight dày 1mm. Nhờ vậy có thể tạo hiệu ứng rất nổi nếu bạn dùng filament bán trong hoặc filament high TD.

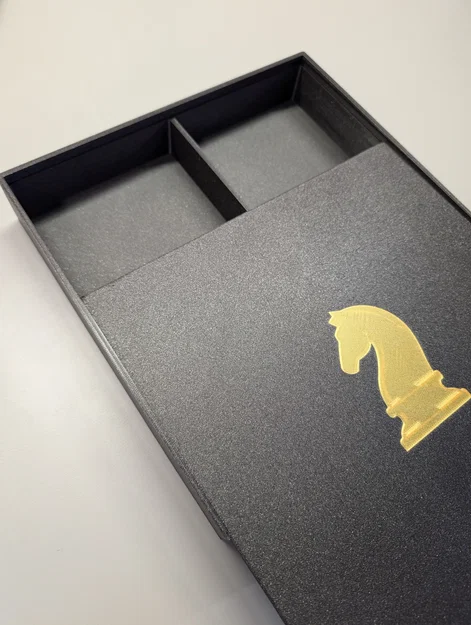

• Model này cũng có thể dùng như một hộp chia ngăn dạng chung với nắp trượt, nếu bạn “bỏ” các chi tiết liên quan đến cờ vua bằng cách chọn cùng một vật liệu cho tất cả các component khác nhau trên bàn cờ :-)

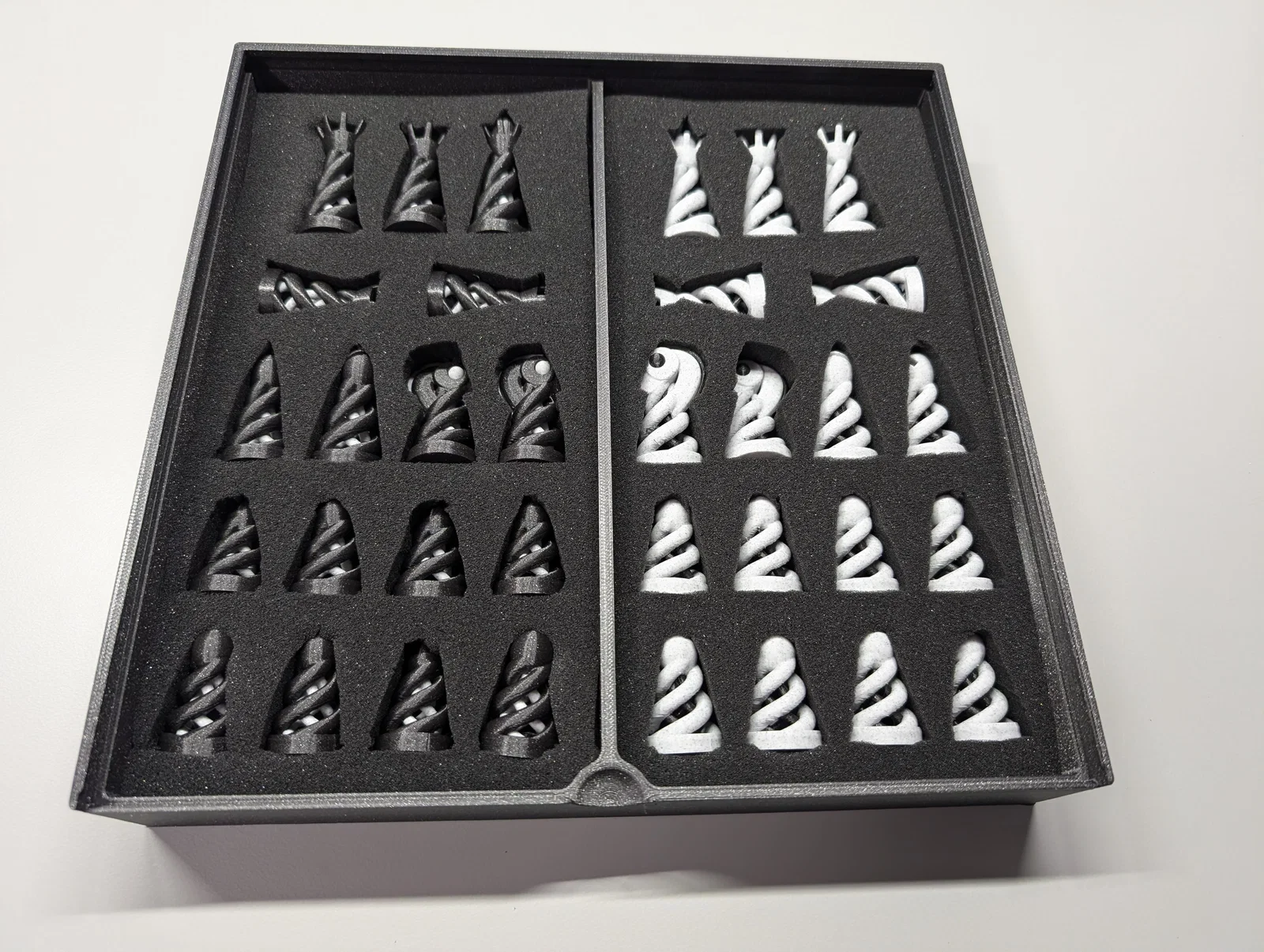

• Loại foam mình dùng là PU foam dày 1 inch: https://www.amazon.com/gp/product/B0C3VQDNMP/ , nhưng miễn là độ dày dưới 35mm thì loại nào cũng được.

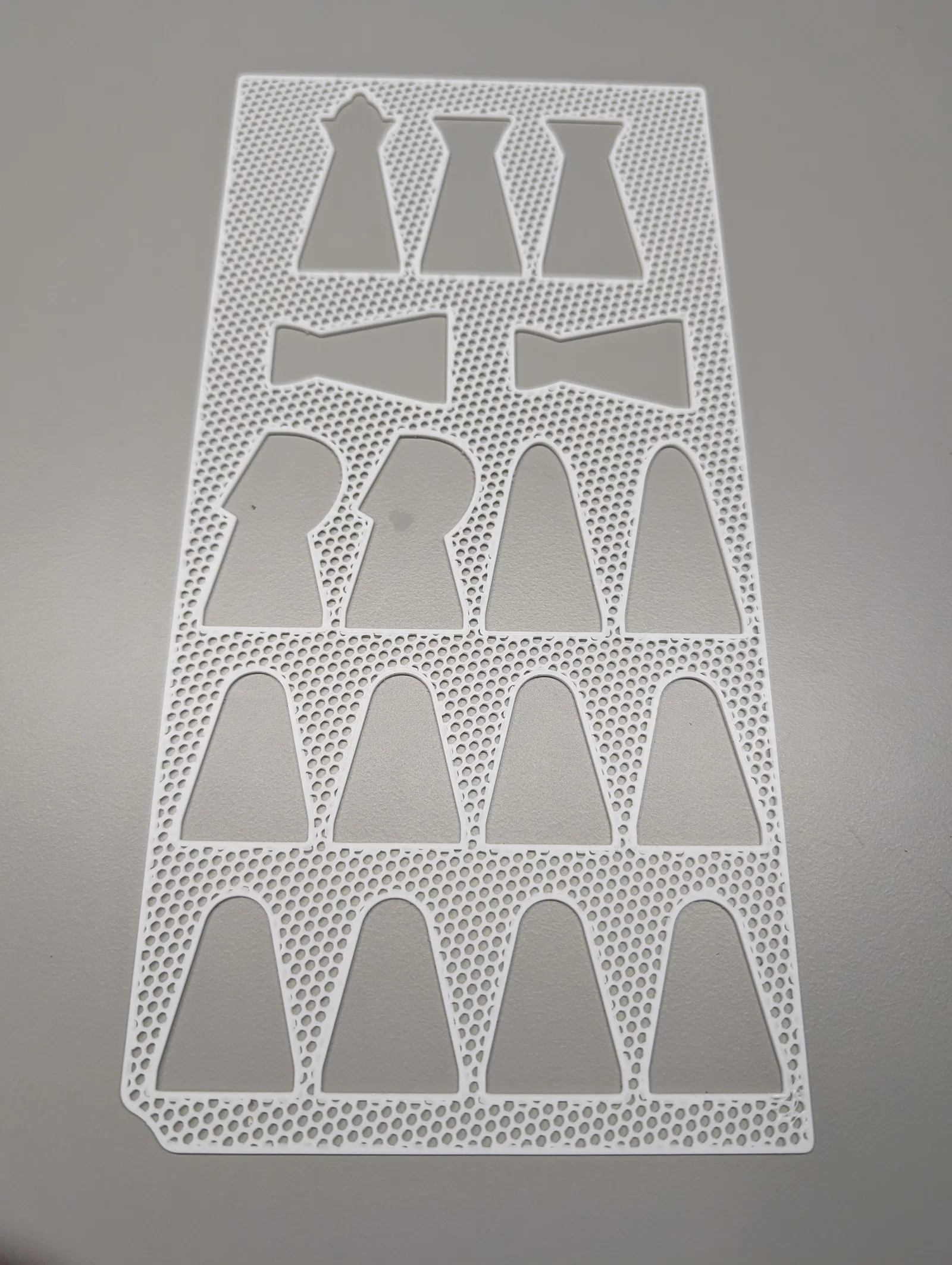

• Mình in cái foam-cutout-template kiểu không có bottom và top layers, chỉ in infill (dày). Cách này tiết kiệm thời gian và vật liệu, đồng thời các lỗ trong infill có thể dùng để xuyên ghim giúp cố định foam khi cắt.
• Để cắt foam, mình đặt template lên trên hai lớp (một lớp để cắt, một lớp “hy sinh” phía dưới để dễ cắt lớp trên), rồi cắt lượt đầu bằng dao x-acto và lượt hai bằng dao bếp bén, cả hai lượt đều cắt theo kiểu kéo cưa.

Hình đồ hoạ quân mã lấy từ https://www.pngegg.com/en/png-zgycb/ và trang này ghi là được phép dùng cho mục đích phi thương mại.

Thiết kế có phần lấy cảm hứng từ .
