Hệ thống cờ Arduino (Arduino flag system) cho simracing
Bộ Arduino flag system dễ lắp cho simracing, chạy với SimHub. Thiết kế giấu ốc, có khe plexiglass 2mm, hỗ trợ Arduino Pro Micro USB-C, có chỗ gắn nam châm tương thích Velocitas Imperium và bản bắt nhôm 4040.
Mô tả

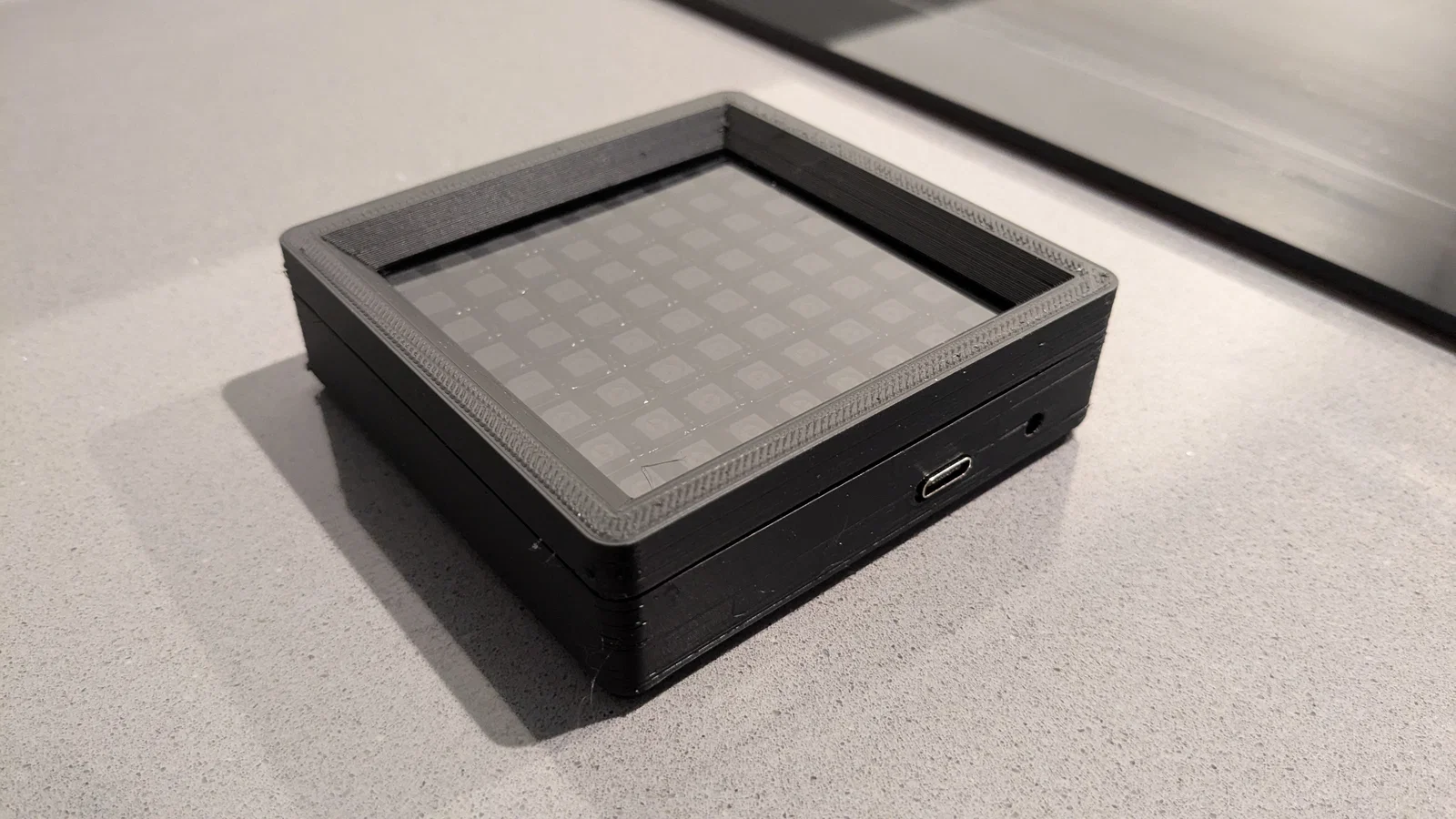

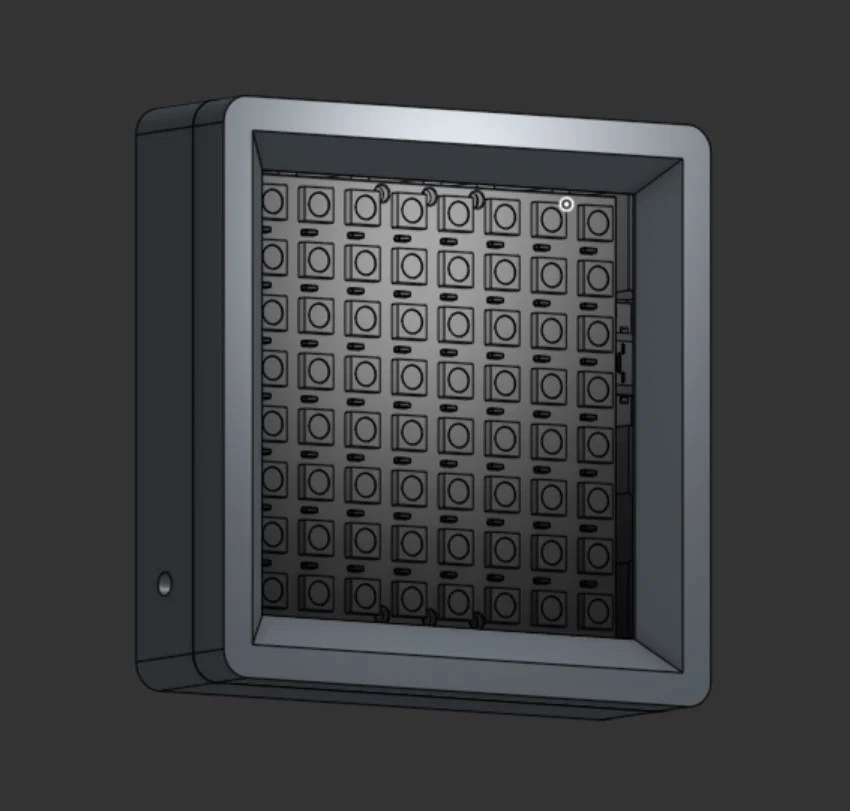

Mình thiết kế và làm phiên bản Arduino flag system của riêng mình. Làm sao cho không thấy con ốc nào lộ ra ngoài và tấm plexiglass có thể lắp lọt vào phần nắp trên.
Có chừa khe cho tấm plexiglass (màu tối) dày 2mm nằm giữa phần trên và phần dưới.
Mẫu này làm cho Arduino Pro Micro dùng cổng USB-C.
Trên Youtube có nhiều tutorial để build dự án này (arduino led matrix) rồi nên mình không đi vào chi tiết.

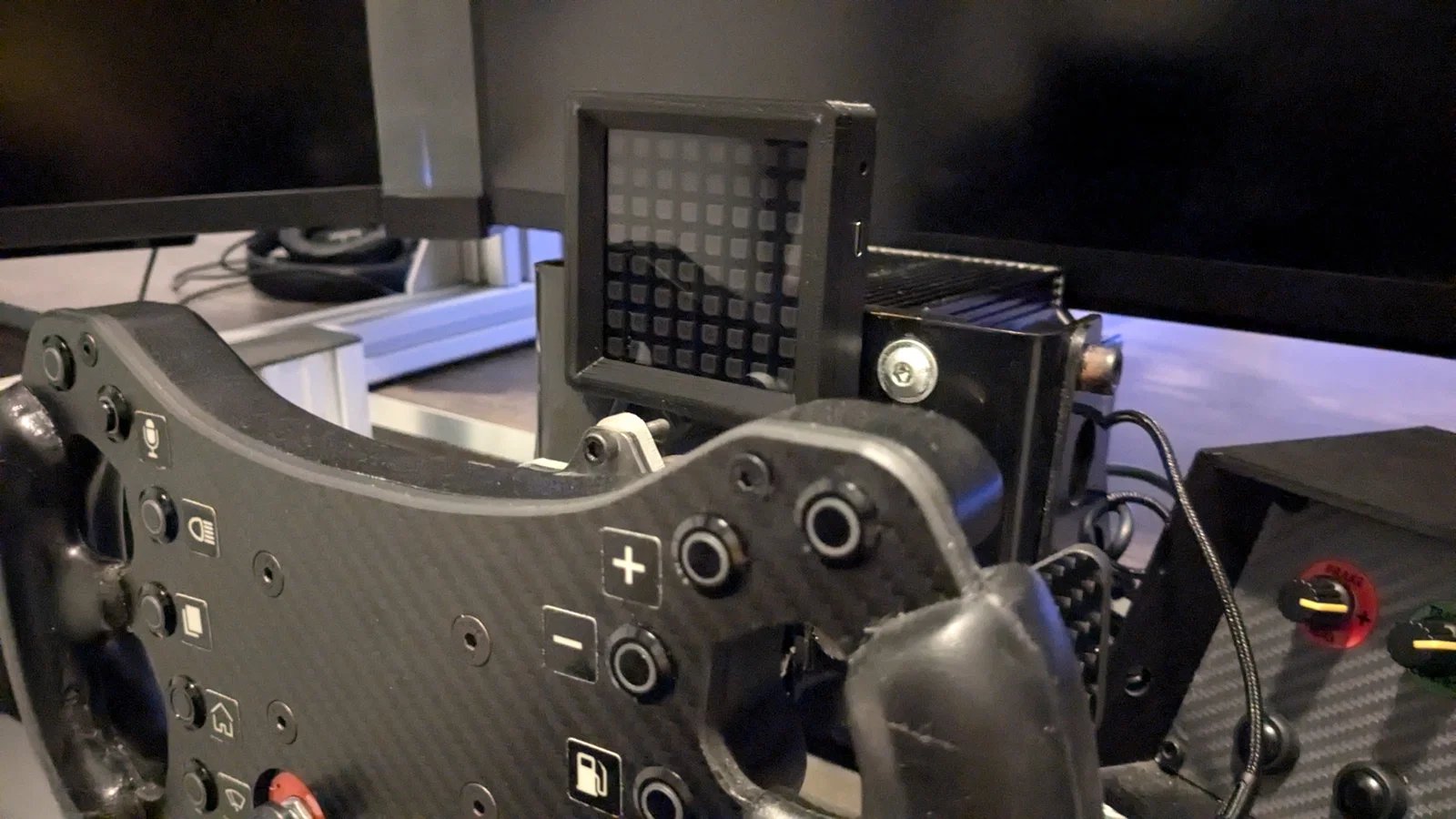

Trong thiết kế có chừa chỗ để gắn nam châm và nó tương thích hệ ngàm/mount của Velocitas Imperium.
Vậy nên bạn có thể chuyển qua lại giữa DDU hoặc bộ flag system này rất nhanh.
Ngoài ra còn có một bản có 2 lỗ M6 countersunk để dễ bắt lên nhôm định hình 4040.
Chúc anh em chơi vui và đua xe ngon!
Bạn cần:
- Nam châm 12x5 (giống Velocitas Imperium)
- Arduino Pro Micro
- Tấm plexiglass dày 2mm
- Cáp USB-C
- LED matrix WS2812b 8x8
- Heat inserts M3 dài 4mm, OD 4.5mm
- Ốc M3 x 15mm đầu lục giác âm (hex socket headcap)
