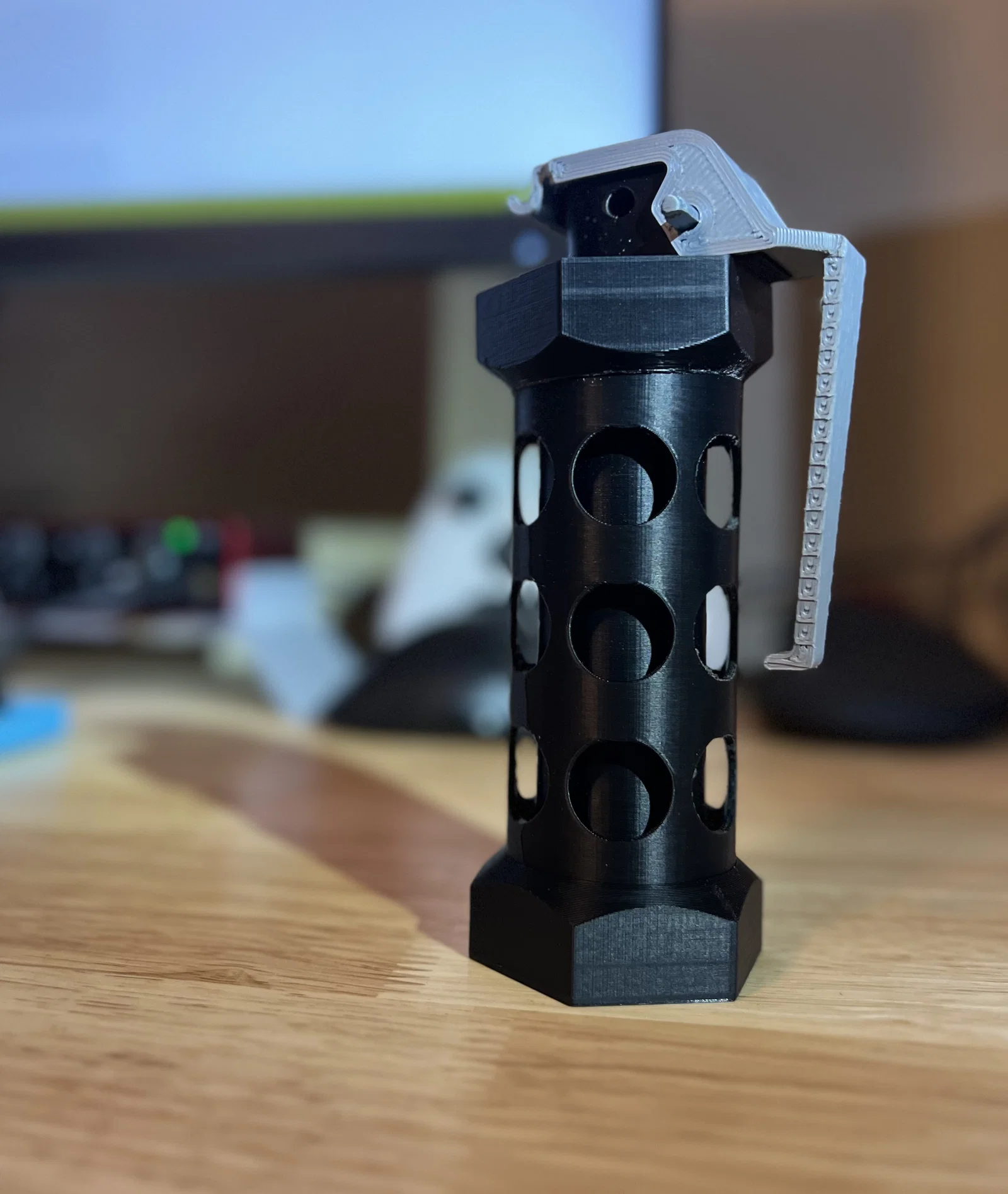

Mô phỏng lựu đạn choáng M84 (CSGO Flashbang)

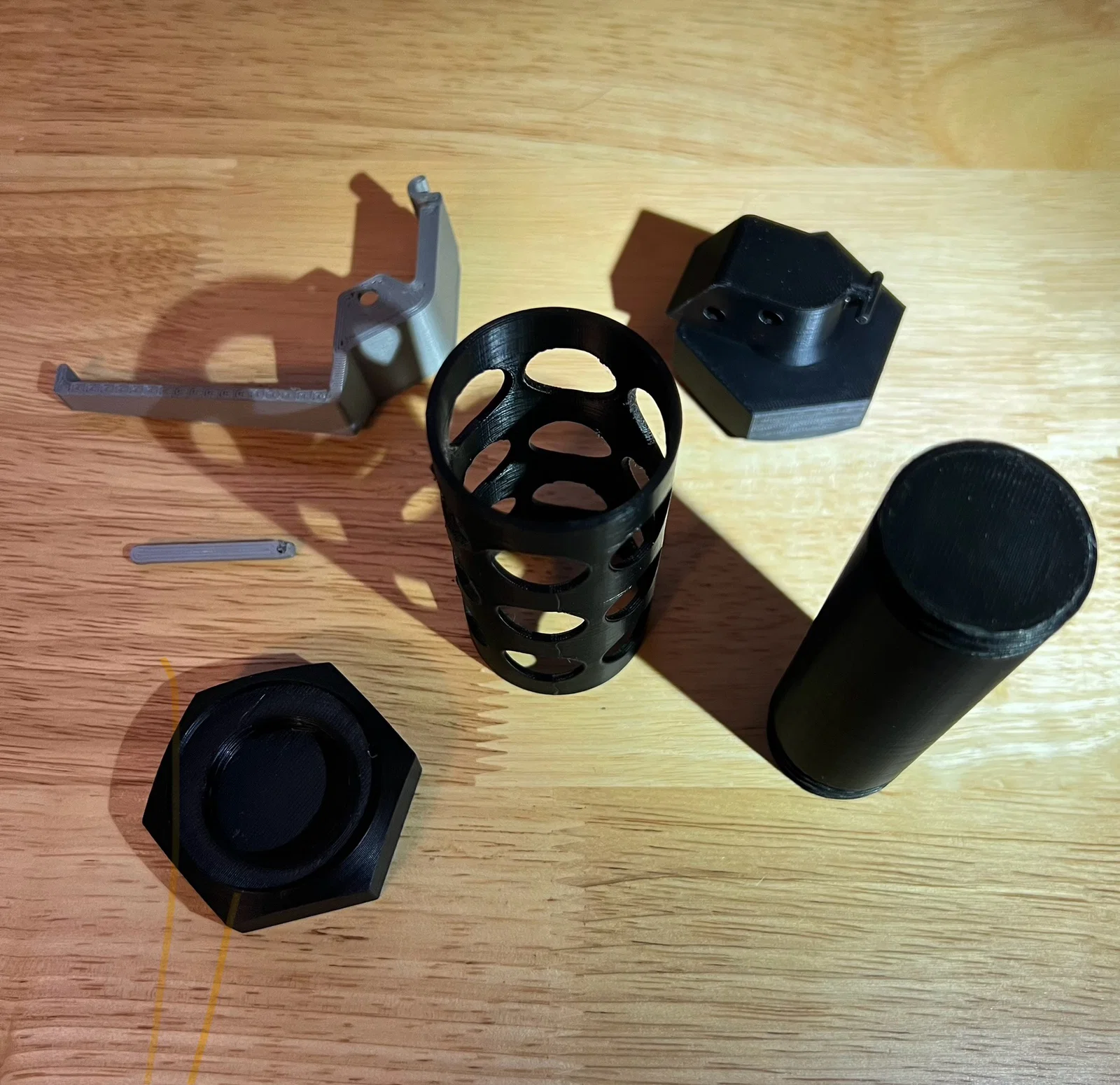

Đây là bản mô phỏng thô (rough approximation) của flashbang trong CSGO. Mẫu in ra theo nhiều phần và lắp khít với nhau mà không cần dùng keo.

• Tất cả file nên được load theo đúng hướng in (printing orientation) khuyến nghị.
• Phần handle và top cover cần supports. Tránh đặt supports lên phần ren (threads) của top cover.
  • Handle có thể in theo hướng khác để giảm supports. Nhưng mình không khuyến nghị in hướng khác vì sẽ phải đánh đổi độ chắc (strength) của chi tiết sau khi hoàn thiện.

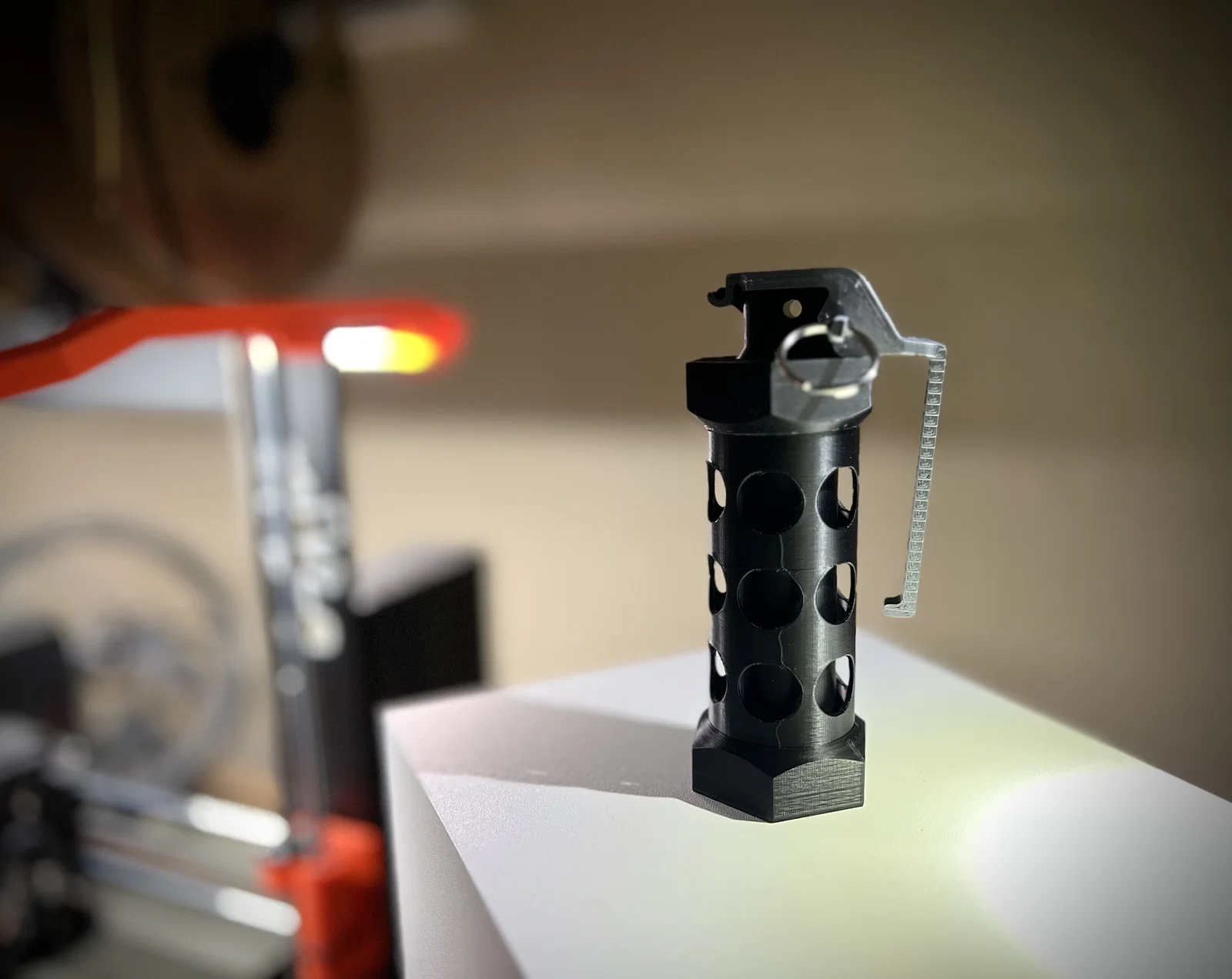

• Mình khuyên gắn thêm một cái keyring vào cuối chốt (pin) để nhìn “đúng bài” hơn.

Update

Đã thêm phiên bản mới gần đúng hơn với kích thước thật của M84. Các phần của bản cũ và bản mới không tương thích với nhau.

• Bản mới có thêm 1 chi tiết “spring plunger” là tùy chọn.
  • Có thể gắn một cái lò xo vào đáy của chi tiết này. Khi lắp phần này vào top cover, thì phần handle sẽ bật ra khi rút chốt (pin).
    • Lò xo mình dùng có đường kính ngoài khoảng 7.5mm và dài 20mm
  •

Update 2024/08/24

• Tạo phiên bản mới cho phần “charge” với độ hở (clearance) ở phần ren nhiều hơn. Bản này sẽ vặn (screw) vào nhau dễ hơn.
• Có thể đã xử lý được lỗi ở phần “charge” bản gốc, nơi clearance chỉ được áp dụng cho một phía ren. Lỗi này làm cho top cover hoặc bottom cover không thể vặn vào cạnh bên của charge mà không bị kẹt/không vào được.

Update 2024/09/16

• Chi tiết “top cover” không hiểu sao bị upload theo dạng mirrored. Việc này làm ren bị đảo chiều, khiến charge và top cover không thể vặn vào nhau.
• Mình đã mirror lại “top cover” và upload lại để ren đúng chiều.
• Mình đã hiểu sai vấn đề mà mọi người gặp khi in mẫu này. Mình tưởng top cover vặn vào charge được một phần rồi bị kẹt do vấn đề clearance của ren. Mình không nhận ra là các phần hoàn toàn không vặn vào nhau vì hướng ren đối nhau. Xin lỗi tất cả bạn nào đã gặp sự cố này.
