Bộ ăng-ten vertical đa băng Chat-To siêu gọn cho SOTA/POTA HF HAM

ăng-ten Chat-To

lấy từ chữ “castle” (lâu đài) vì hình dáng thiết kế

đây là phiên bản của mình dựa trên kiểu ăng-ten vertical “manpack” nổi tiếng. mình phải mua khá nhiều đồ và tổng chi phí gần như ngang với bản thương mại Trung Quốc (PAC-12) đang bán sẵn, nên mọi người cân nhắc chi phí trước khi bắt đầu dự án này. bản của mình có tốt hơn ở một vài điểm, nhưng mình cũng ước là biết chuyện này sớm hơn trước khi làm. vì ban đầu mình làm là để tiết kiệm tiền… một số bản thương mại tương tự có thể gần 500$ USD (CHA) nên tùy bạn quyết định.

đây là ăng-ten cộng hưởng (resonant) và không cần tuner.

CẬP NHẬT 07/2024:

mình làm một thiết kế thay thế chỉ dùng ren M10. nó giúp bạn dùng được các telescopic whip phổ biến và rẻ, loading coil và ground spikes. xem ở trang thiết kế khác của mình. [M10 Manpack vertical Antenna]

CẬP NHẬT:

tôi vừa thêm file “short body no tube no coil”. mục đích là để dùng được dải tần cao hơn mà không cần phải short coil hoặc thậm chí bẻ ăng-ten để canh tune. ví dụ băng 10M (28mhz). whip + ống nối (extension tube) bản tiêu chuẩn khiến việc tune khá khó. với bản body này, bạn chỉ cần ground spike và whip thôi! không cần coil và cũng không cần ống nối.

Video tính năng:

(các bộ phận trong video không phải là thiết kế mới nhất)

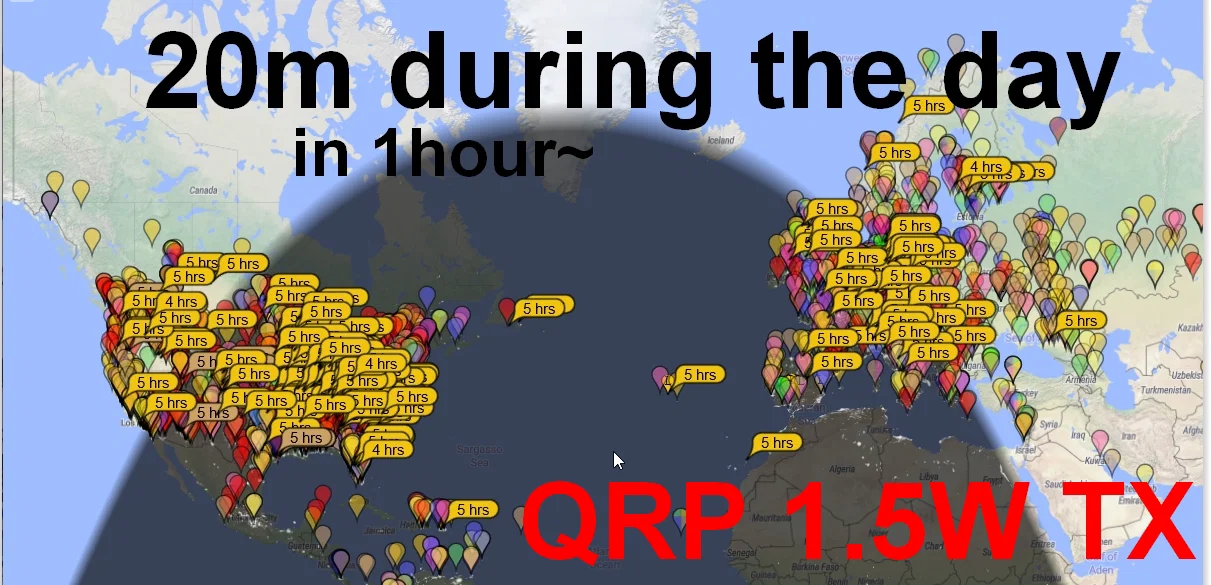

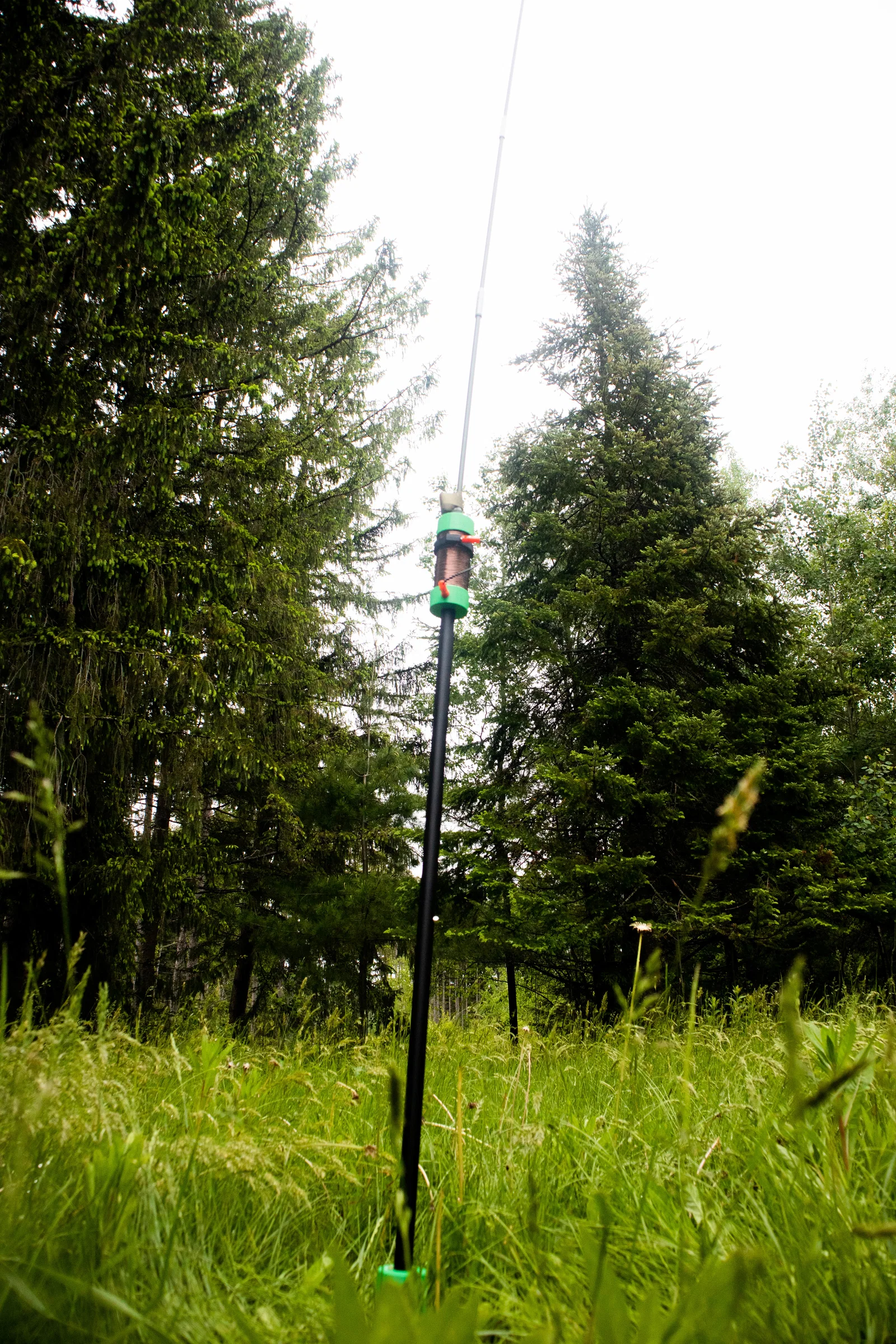

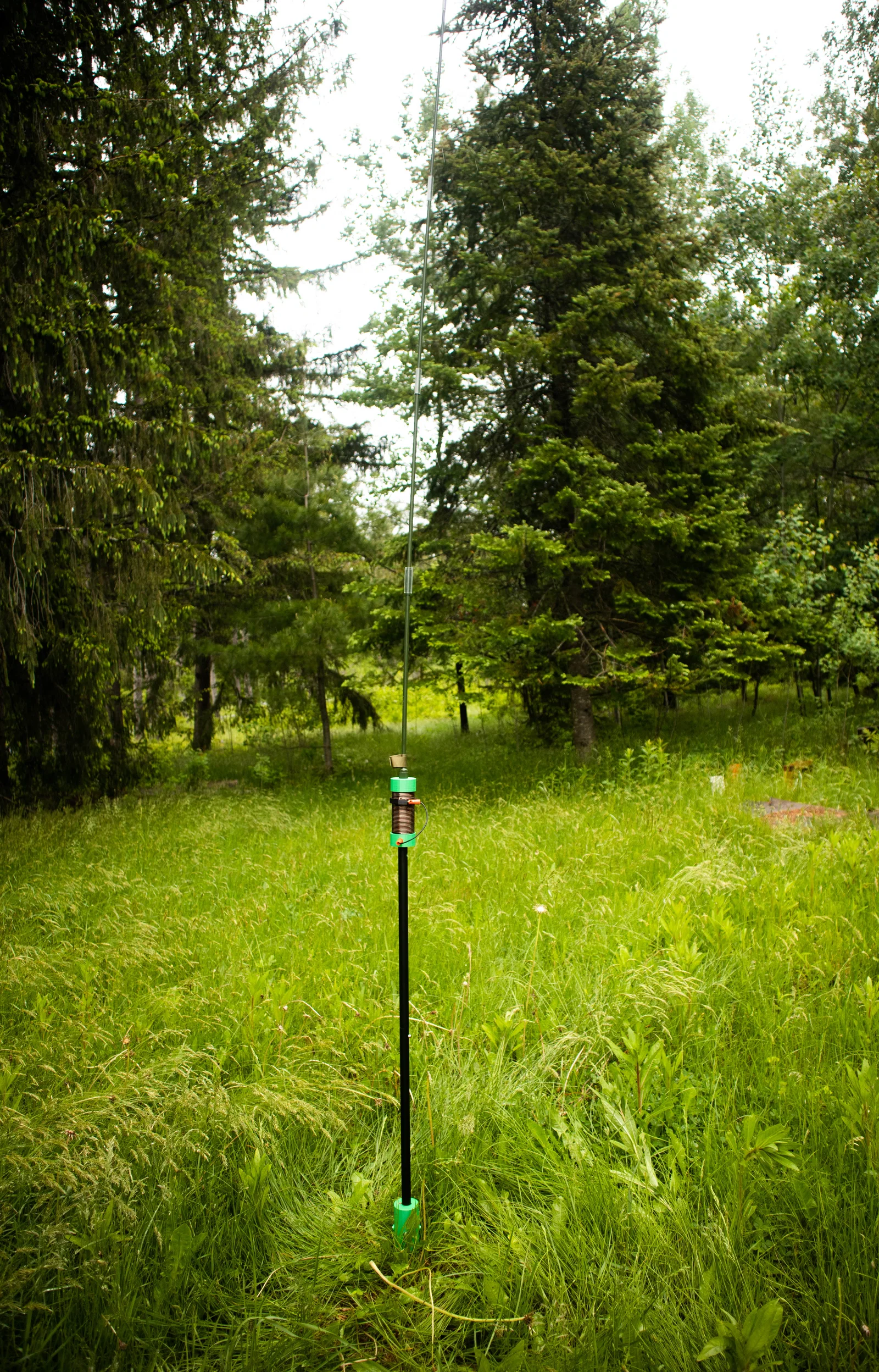

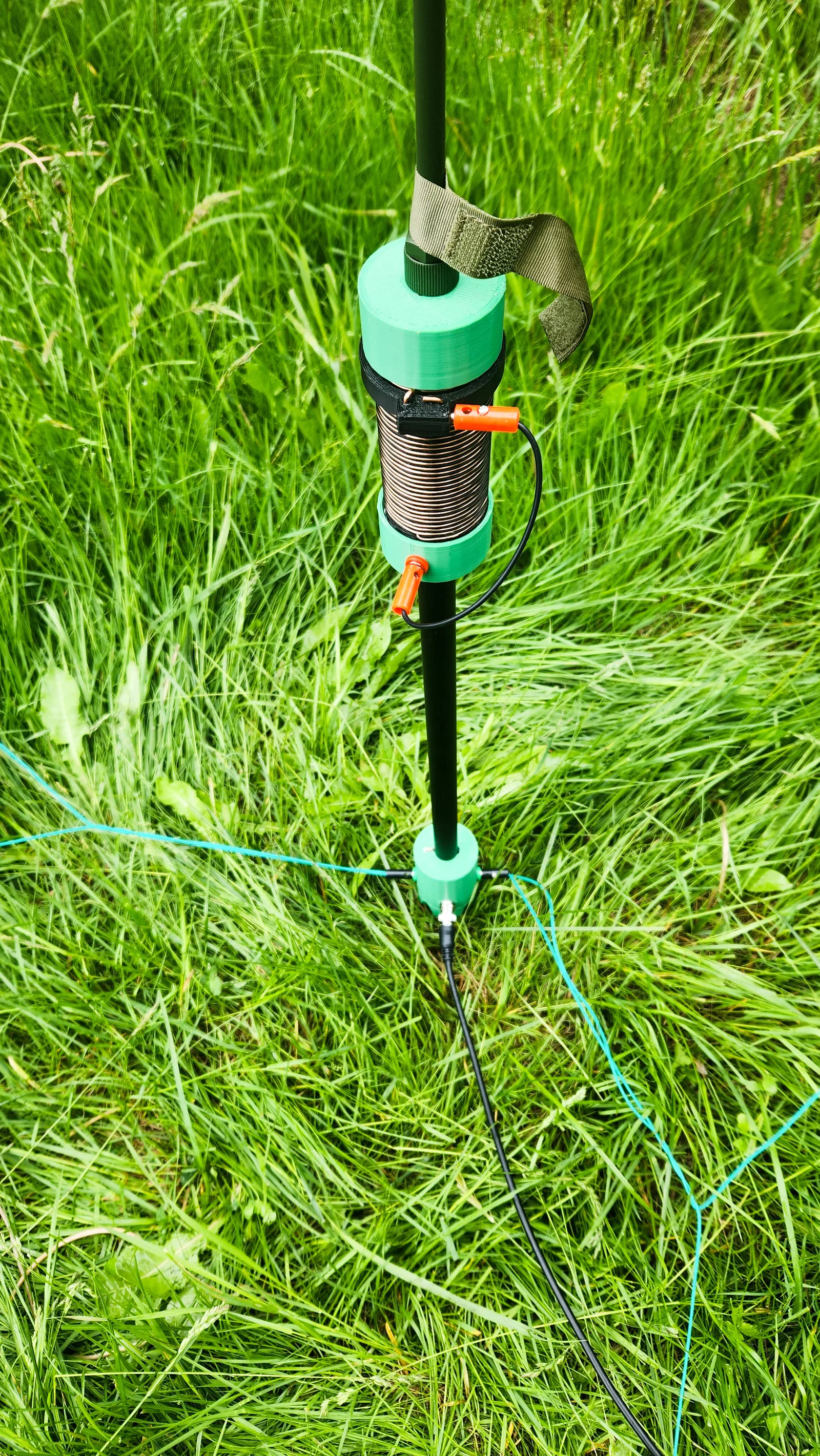

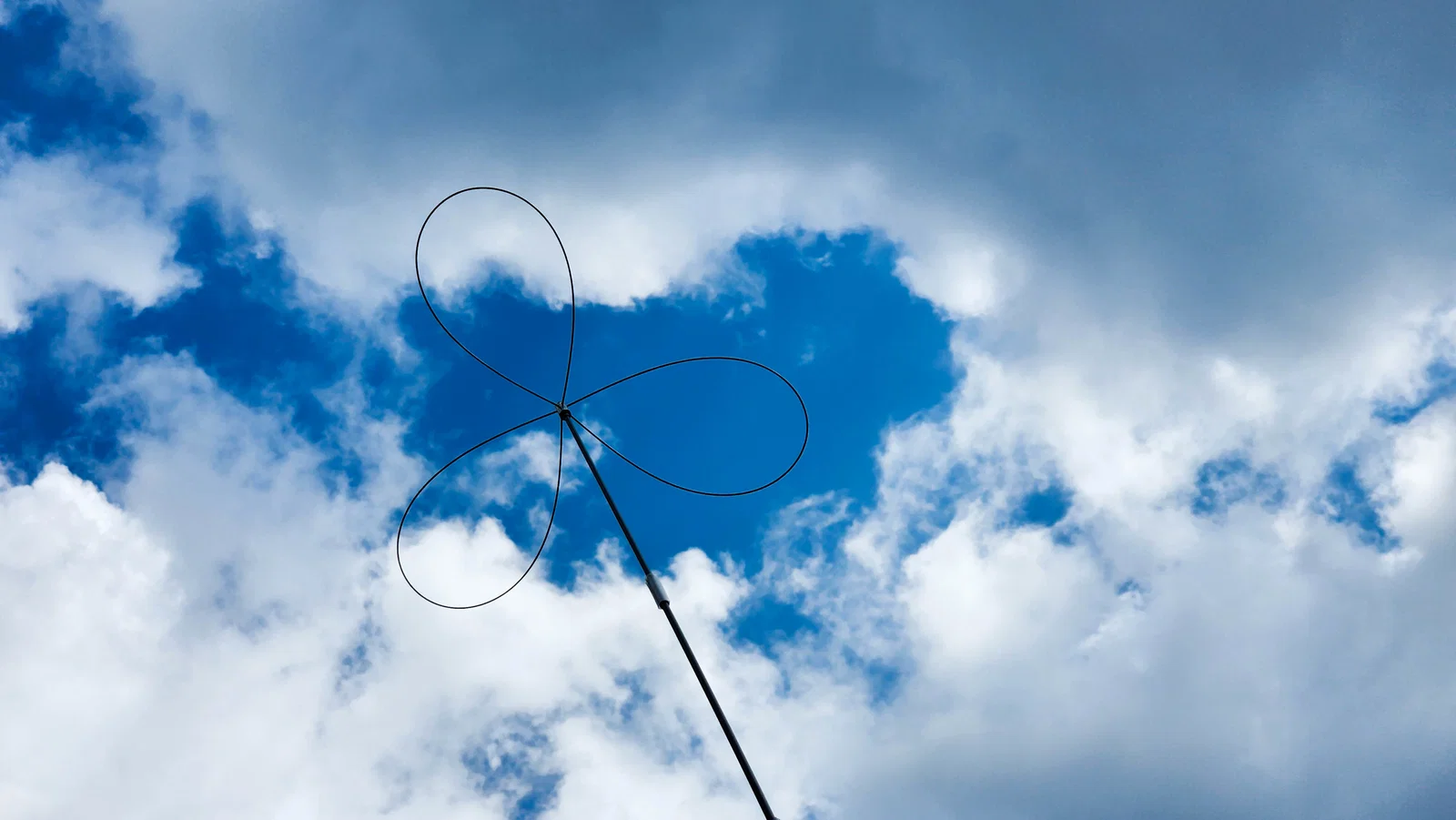

Triển khai thực địa (Field Deployment):

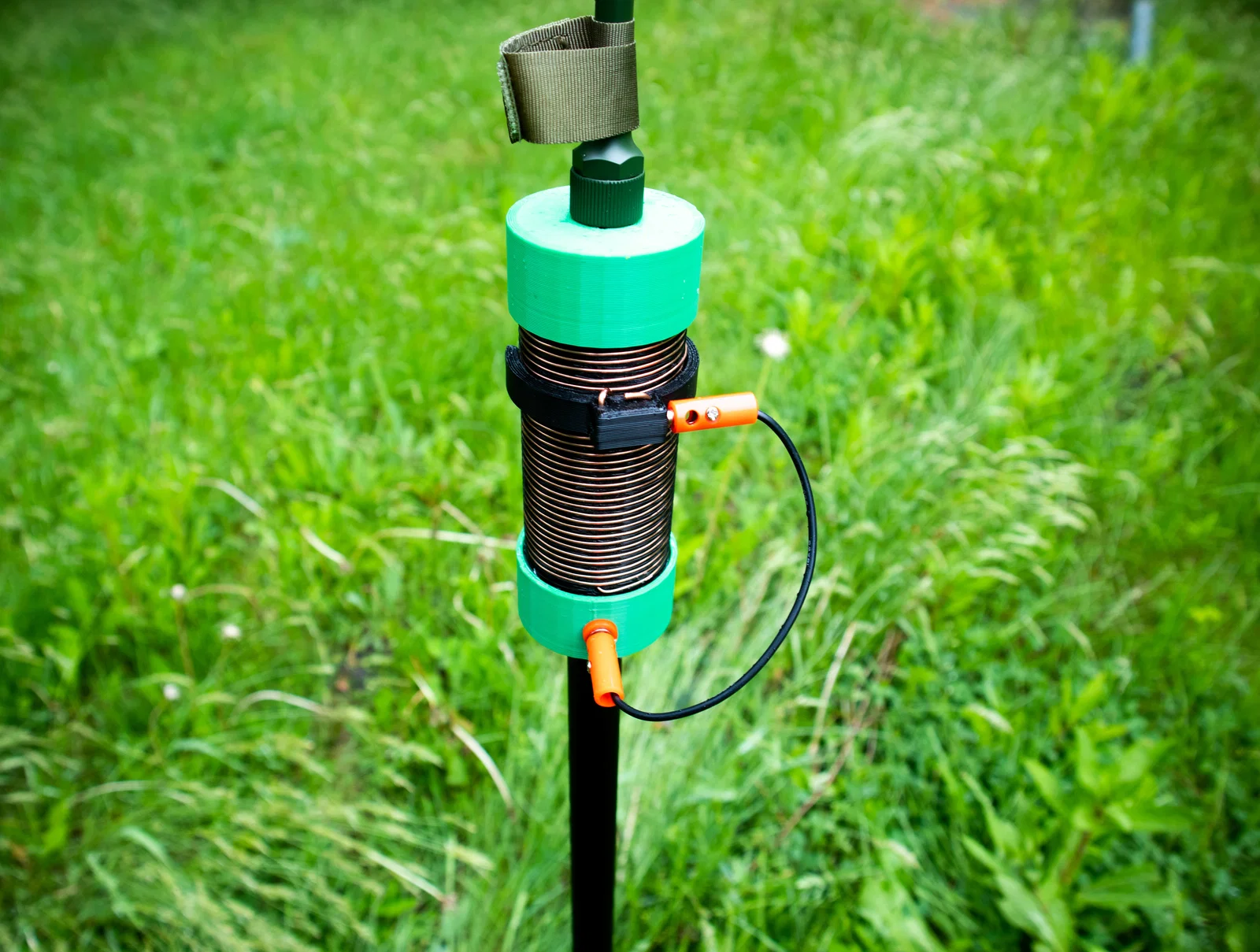

Cận cảnh tính năng (close-up of Features):

Các lựa chọn đế (Base Options):

lắp ráp nhanh và khá bền. theo cảm nhận của mình (không phải kỹ sư), điểm yếu nhất là phần “male” của coil base. mình vẫn chưa tìm được cách làm nó siêu cứng. nếu máy in được canh chuẩn và filament fusion tốt thì vẫn dùng ngon, không cần phải “nâng như nâng trứng”.

Đã test thành công từ 40 đến 10m, kết quả của mình:

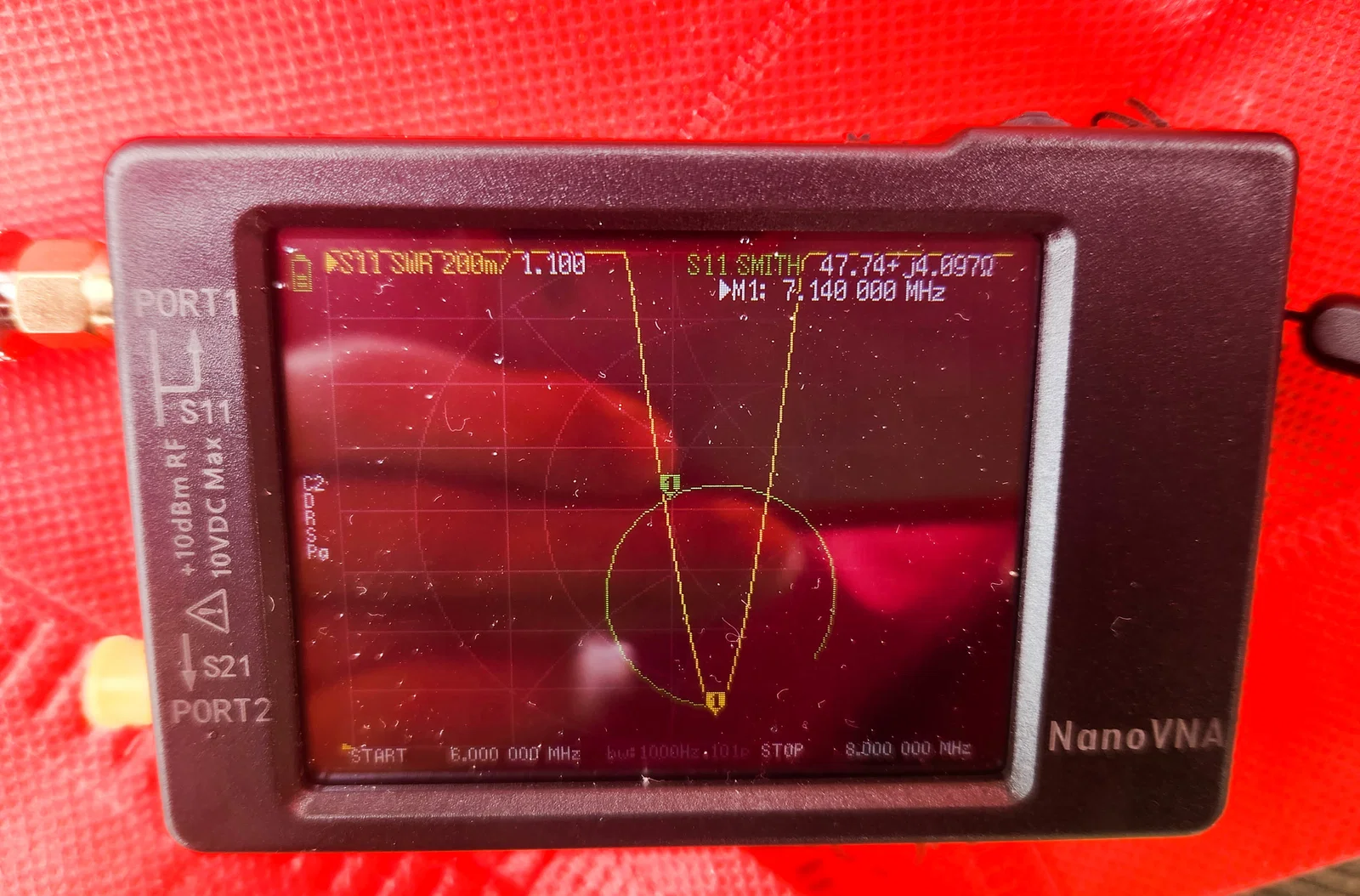

40m band 1.1 SWR

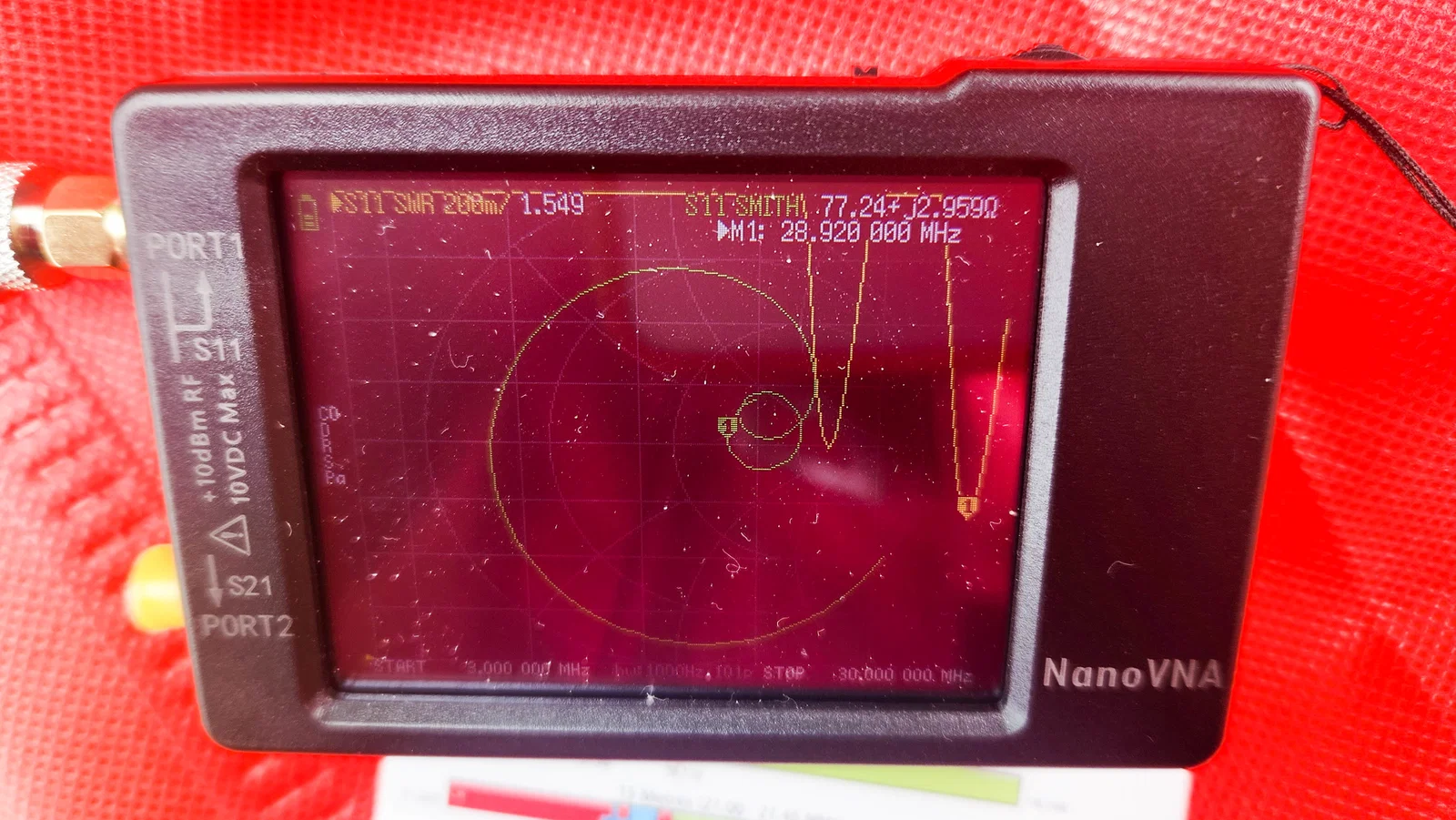

10m band 1.5 SWR

nhớ là setup này có 4 chỗ để chỉnh. whip, coil, extension và cuối cùng là radials. bạn có thể tune được gần như mọi tần số trong khoảng 6 đến 30mhz khá dễ bằng cách phối hợp các lựa chọn trong bộ kit. không bao giờ hoàn hảo tuyệt đối, nhưng đủ tốt và tốt hơn nhiều so với một số mẫu dùng matching transformer hoặc thậm chí dummy load để “làm đẹp” kết quả.

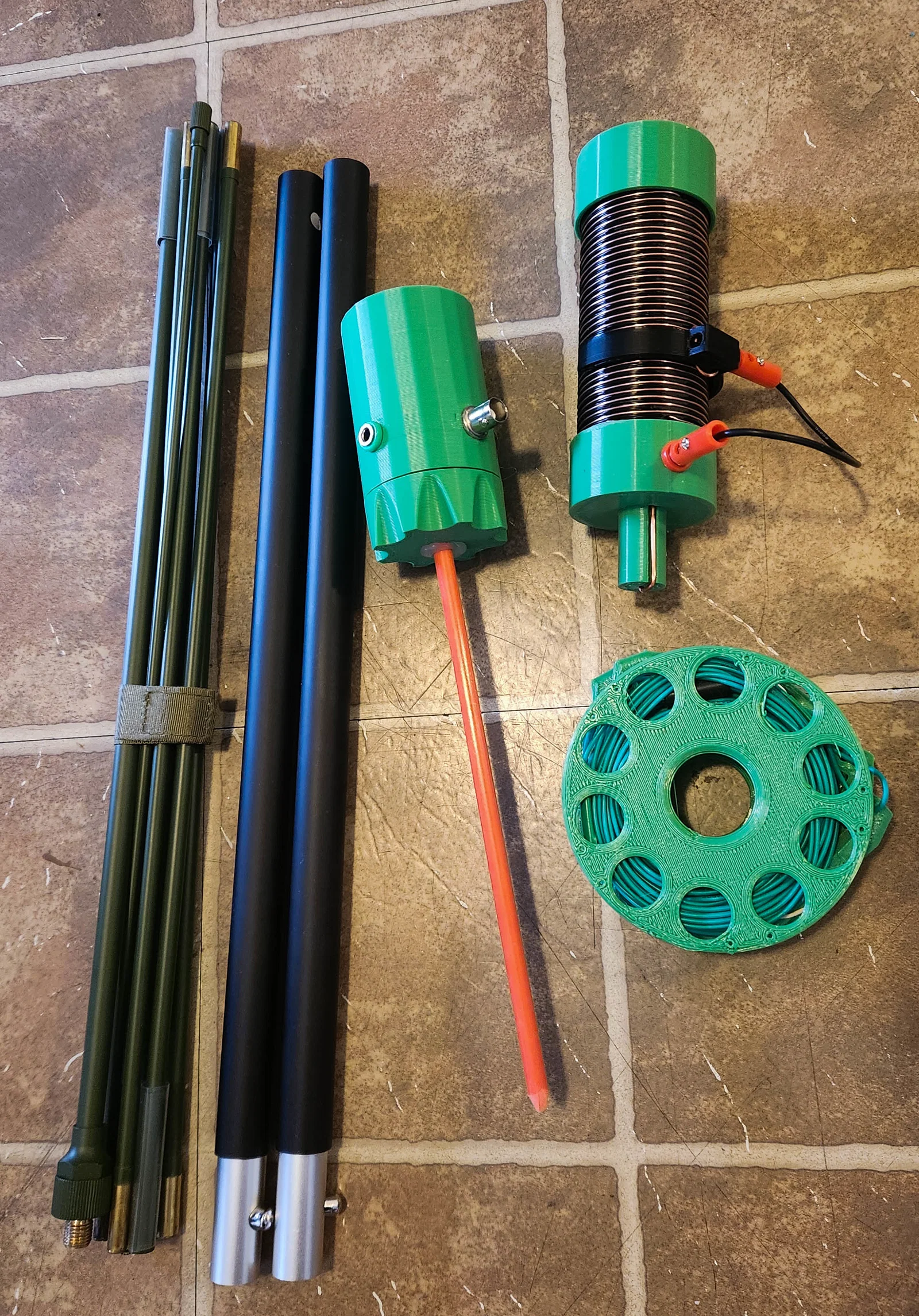

[danh sách vật liệu]:

• toàn bộ chi tiết in 3D (chọn base option bạn muốn)
• antenna mount nut (kiểu CB, của mình cao 2cm) 3/8" X 24pitch
• collapsible whip antenna (tương tự AT-271)
• 4X dây radial dài 17ft
• bộ 3X banana plugs + 1 male
• khoảng 5m~ dây đồng 20ga
• BNC pannel mount connector

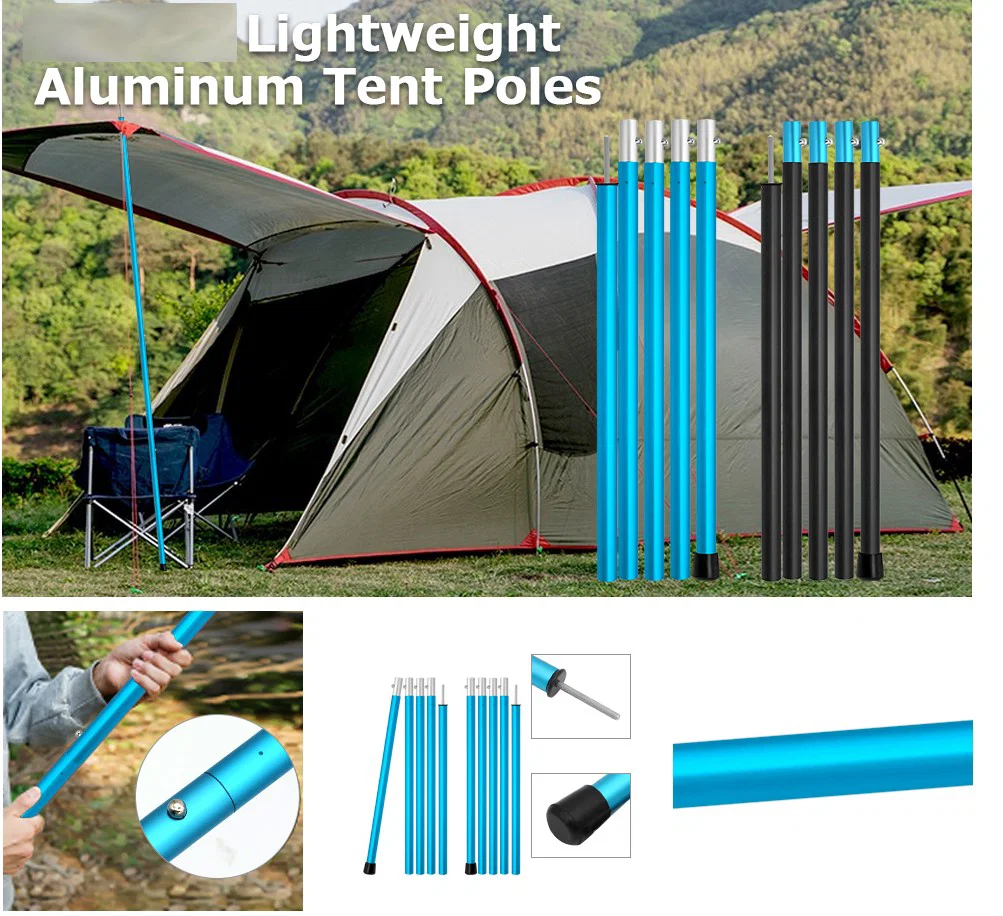

• 2 đến 3 đoạn aluminum tarp pole support (19mmOD 17mmID 42cmL)
• một ít dây và phụ kiện để hàn
• dây đồng đặc 14-16ga
• một cây cọc 8mm~ HOẶC aluminum ground spike HOẶC tripod máy ảnh

[Ghi chú lắp ráp]

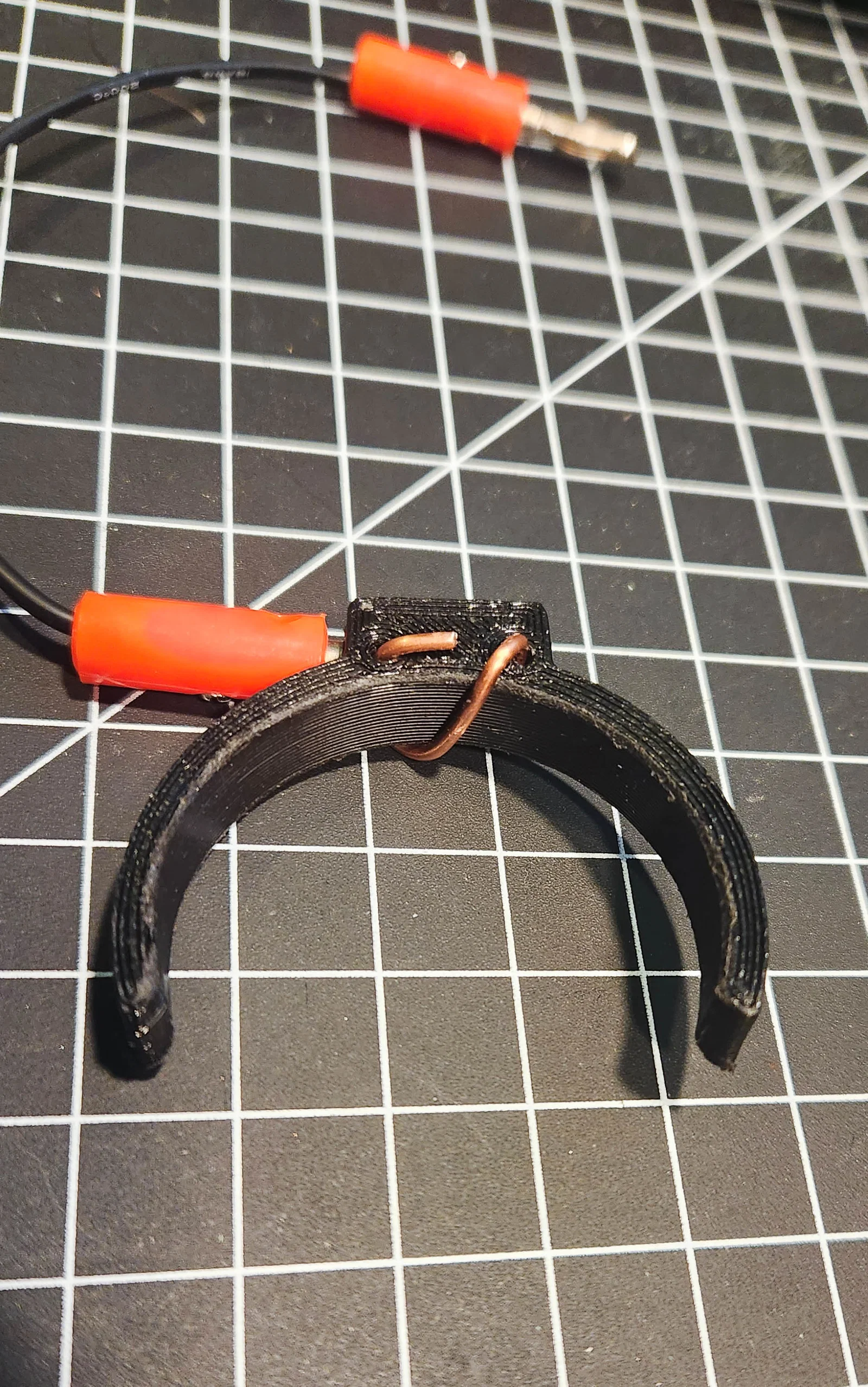

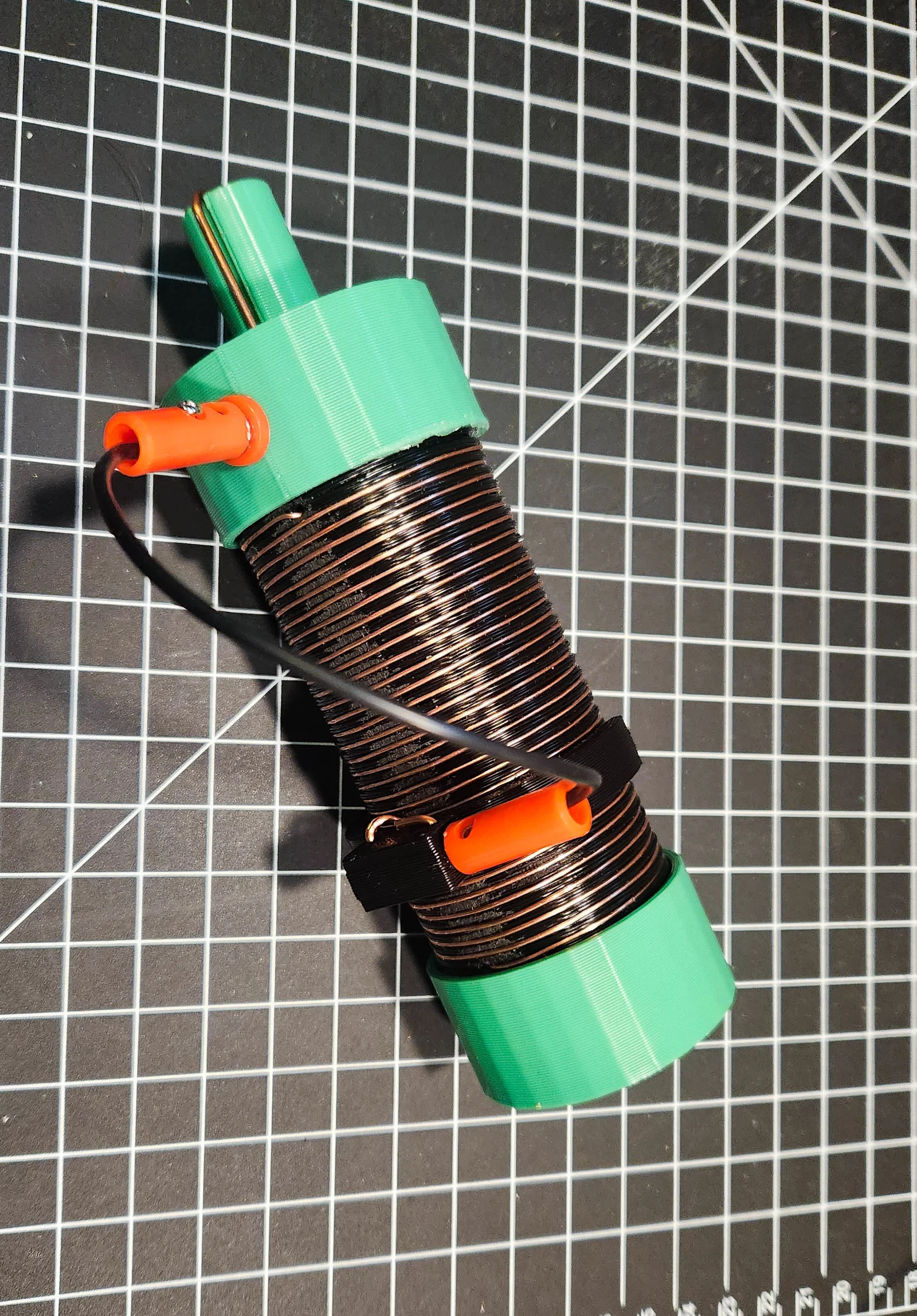

bạn cần giũa (file) một mặt phẳng trên coil để dây đồng có thể “đứng” hơi tách khỏi phần còn lại của coil và tạo tiếp xúc tốt cho slider. bạn cũng có thể chỉnh nhẹ thông số in nếu cái clip bị lỏng quá hoặc chặt quá.

nếu bạn tính dùng ngoài trời lúc nắng nóng, nên dùng PLA-plus màu trắng hoặc nhựa chịu nhiệt tốt hơn để in. vì PLA thường về lý thuyết có thể mềm đi chút do bức xạ mặt trời. mình chưa gặp lần nào, nhưng vẫn có khả năng.

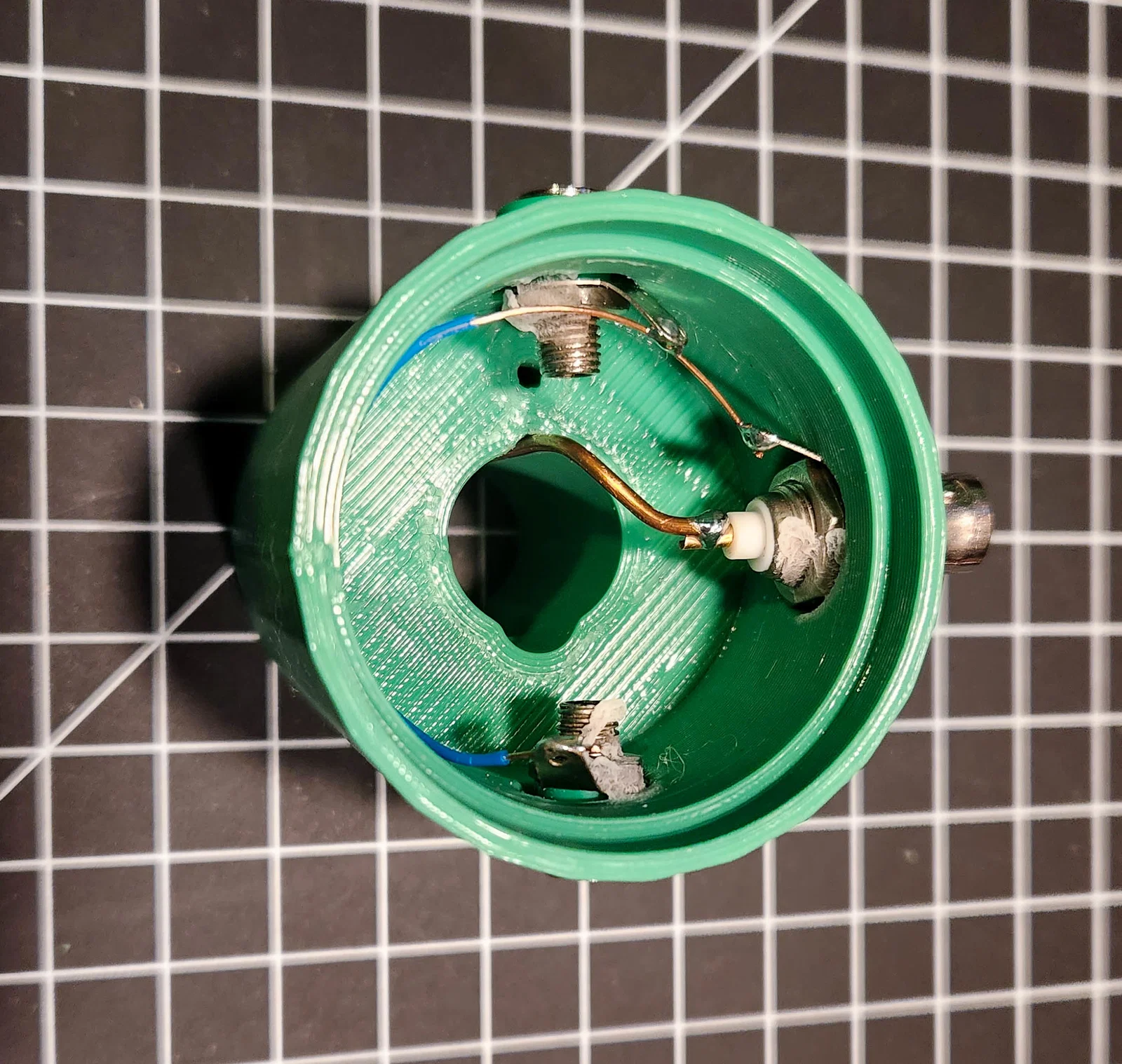

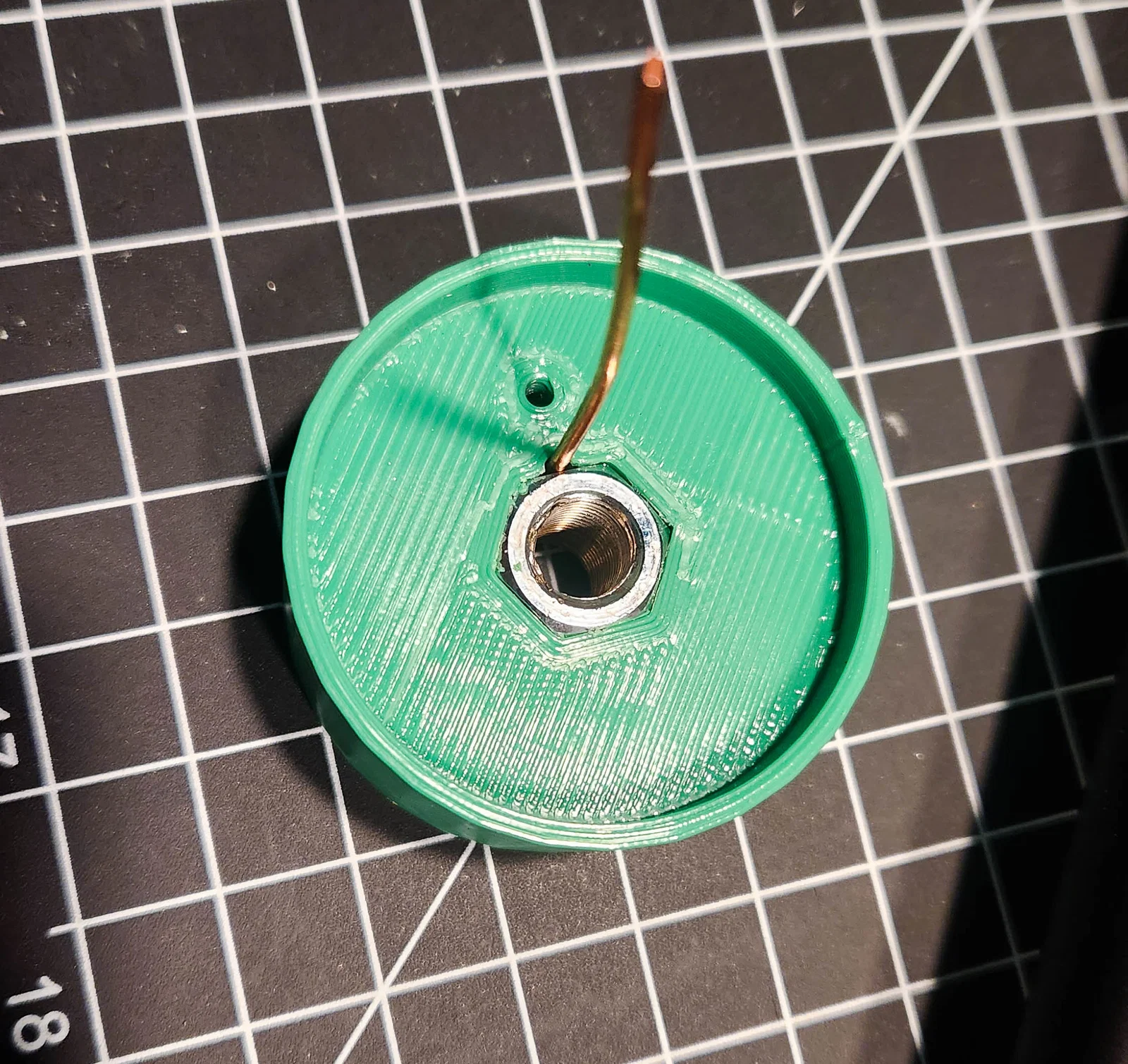

các ống nhôm được nối điện với cụm lắp bằng một mối nối cơ khí/điện kiểu ép chặt, dùng một đoạn dây đồng trần. chúng hoạt động như phần dưới của phần tử bức xạ để đưa loading coil lên cao, tức là “center loading” cho ăng-ten. điện trở đo được dưới .2ohm trên toàn bộ chiều dài cụm lắp. chú ý thông số máy in vì dung sai hơi chặt và quan trọng hơn so với đa số thiết kế khác của mình. có bộ dũa tốt là “cứu tinh”! trong hình là trộn giữa bản mới và bản cũ. mình không muốn in lại rồi ráp lại hết cho bản thân vì setup hiện tại đang chạy 100%. bản mới nhất đã được tinh chỉnh và nhìn đẹp hơn.

phần coil được chỉnh sửa từ một thiết kế khác, vì mình không thể tự làm cái đó bằng tinkercad. bản gốc của waveforms thingiverse.com/thing:4938282

cái spool mình dùng để cuốn radials là bản resize 50% từ: @Chrizz printables.com/model/392066

[CẦN HỖ TRỢ]: nếu ai có thể redesign phần coil để có rãnh (groove) dễ in hơn thay vì dạng chữ V. vì bản của mình bị artefacts ở vài chỗ và in không được sạch.

CẢNH BÁO

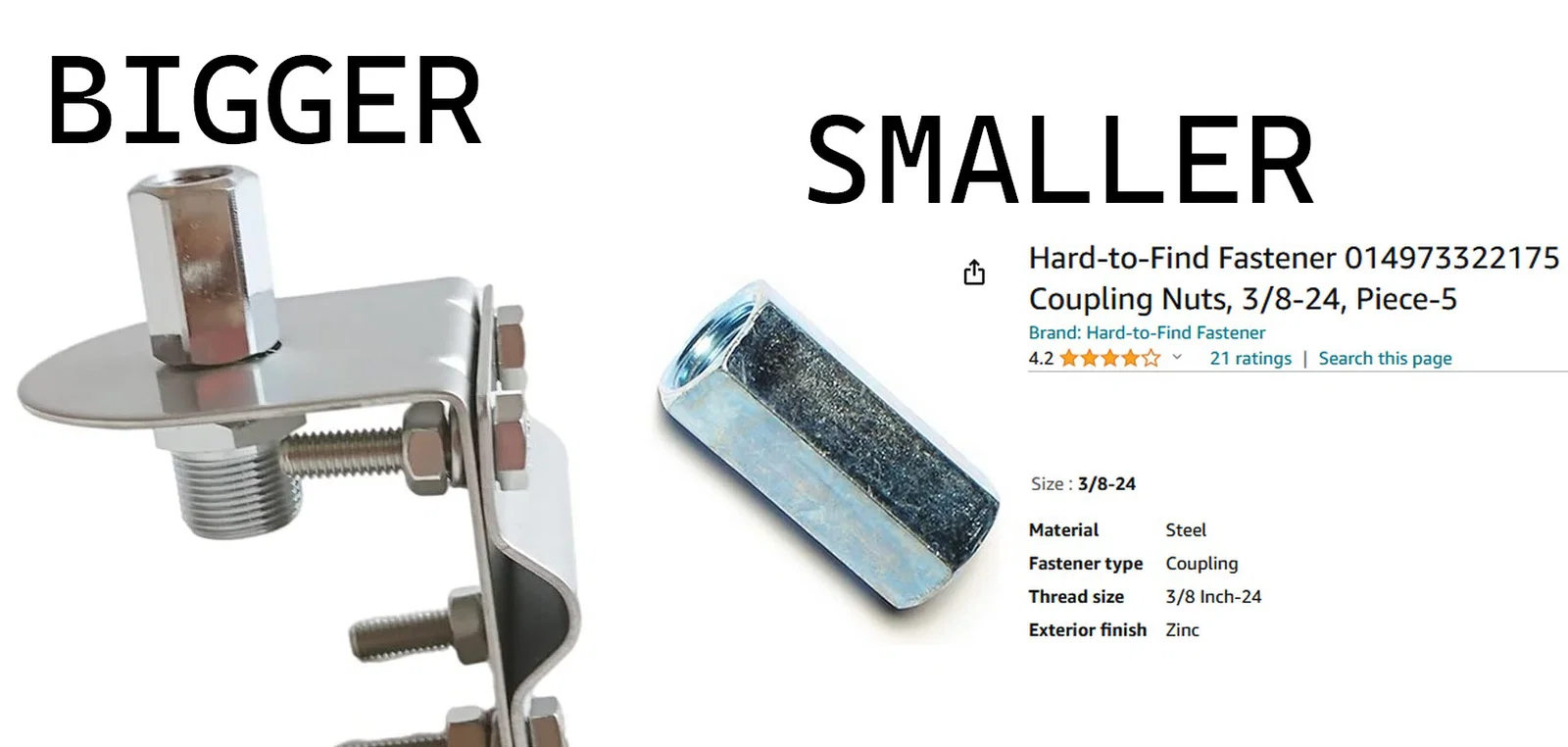

một số ốc 3/8X24 nhỏ (mỏng) hơn các loại khác. mình đang làm lại vài chi tiết để phù hợp với loại ốc nhỏ. bộ chi tiết ban đầu của mình làm theo loại ốc lớn hơn (thường bán kèm với bracket).
