Bộ Chân Đế TPU Cho Dòng Creality K1 - 3 Phiên Bản

Nếu bạn thấy thiết kế này hữu ích, hãy chia sẻ sản phẩm bạn đã in (Make) hoặc để lại bình luận nhé. Thật vui khi được thấy những thành quả từ tâm huyết của mình được mọi người sử dụng, điều đó cũng truyền cảm hứng cho mình rất nhiều để cải tiến thiết kế tốt hơn. Nếu không có phản hồi, mình thường chỉ để thiết kế đó lại rồi chuyển sang dự án mới.

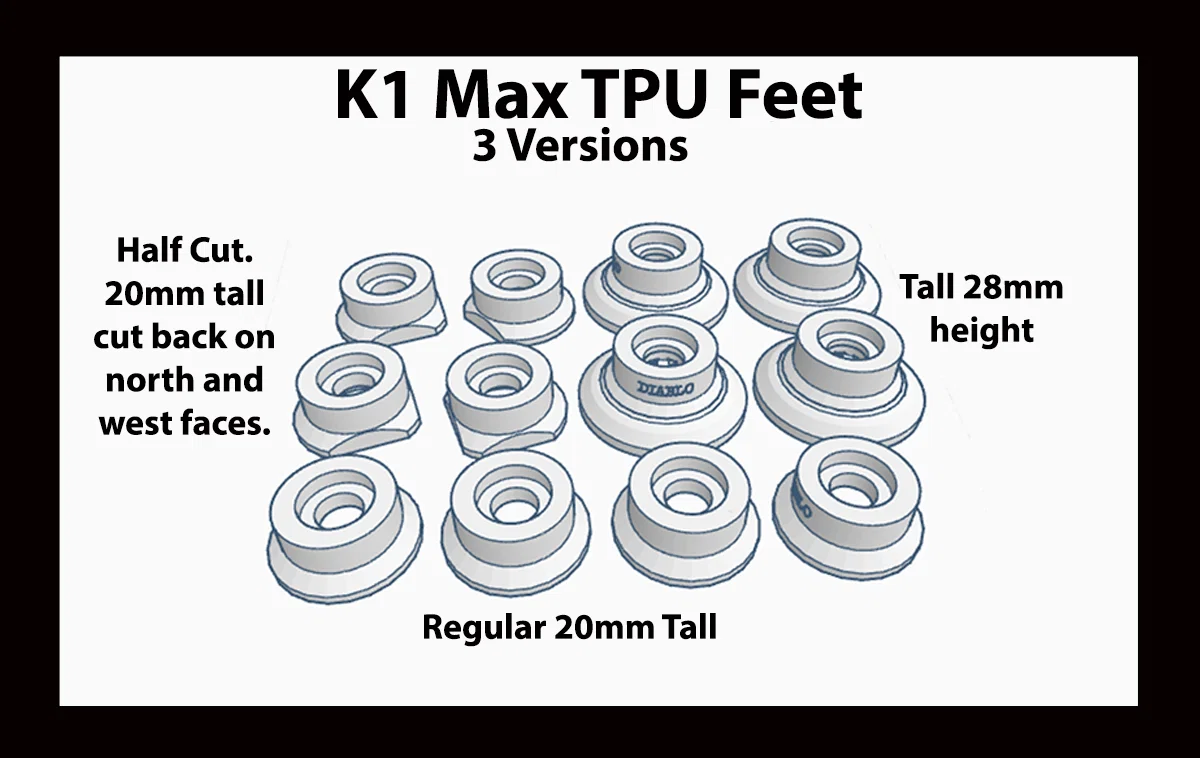

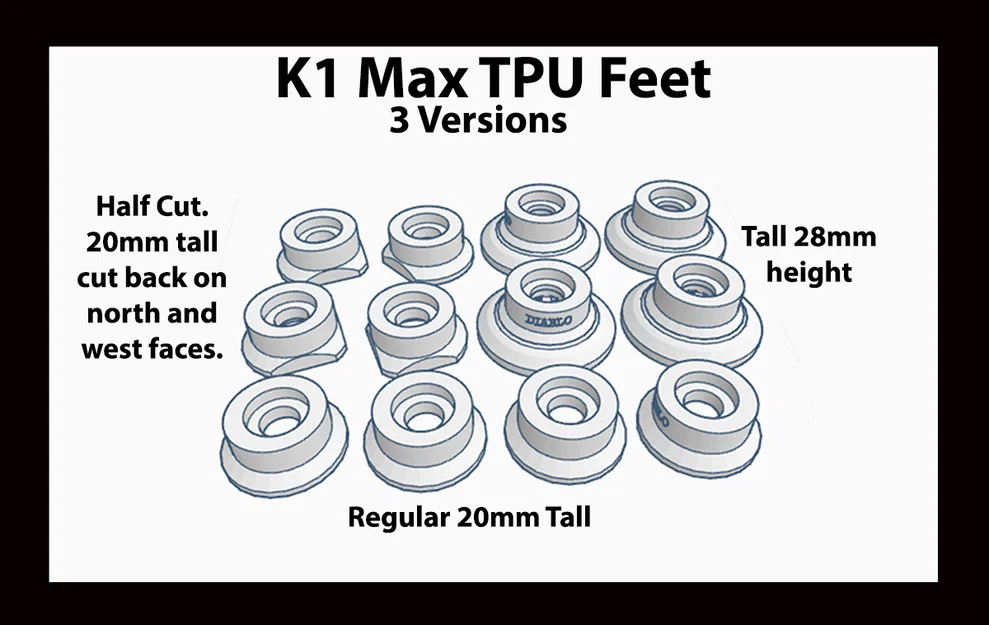

Đây là 3 bộ chân đế TPU dành cho dòng máy in K1. Mình gọi là chân TPU nhưng bạn có thể in bằng bất kỳ loại nhựa dẻo nào. Lỗ cắm để lắp vào chân zin của máy được thiết kế với dung sai khá chặt, vì vậy nếu bạn định in bằng PLA hoặc các loại nhựa cứng, hãy lưu ý điều này. Có thể bạn sẽ cần tăng kích thước thêm vài phần trăm nếu dùng nhựa cứng. Chân của mình in bằng TPU nên lắp vào rất vừa vặn.

Mình đã bao gồm các file STL theo nhóm 4 cái và file lẻ. Ngoài ra còn có 1 file STL demo hiển thị cả 3 loại chân, file này chỉ dùng cho mục đích xem trên trình duyệt 3D của trang web (tất nhiên là đừng in file này).

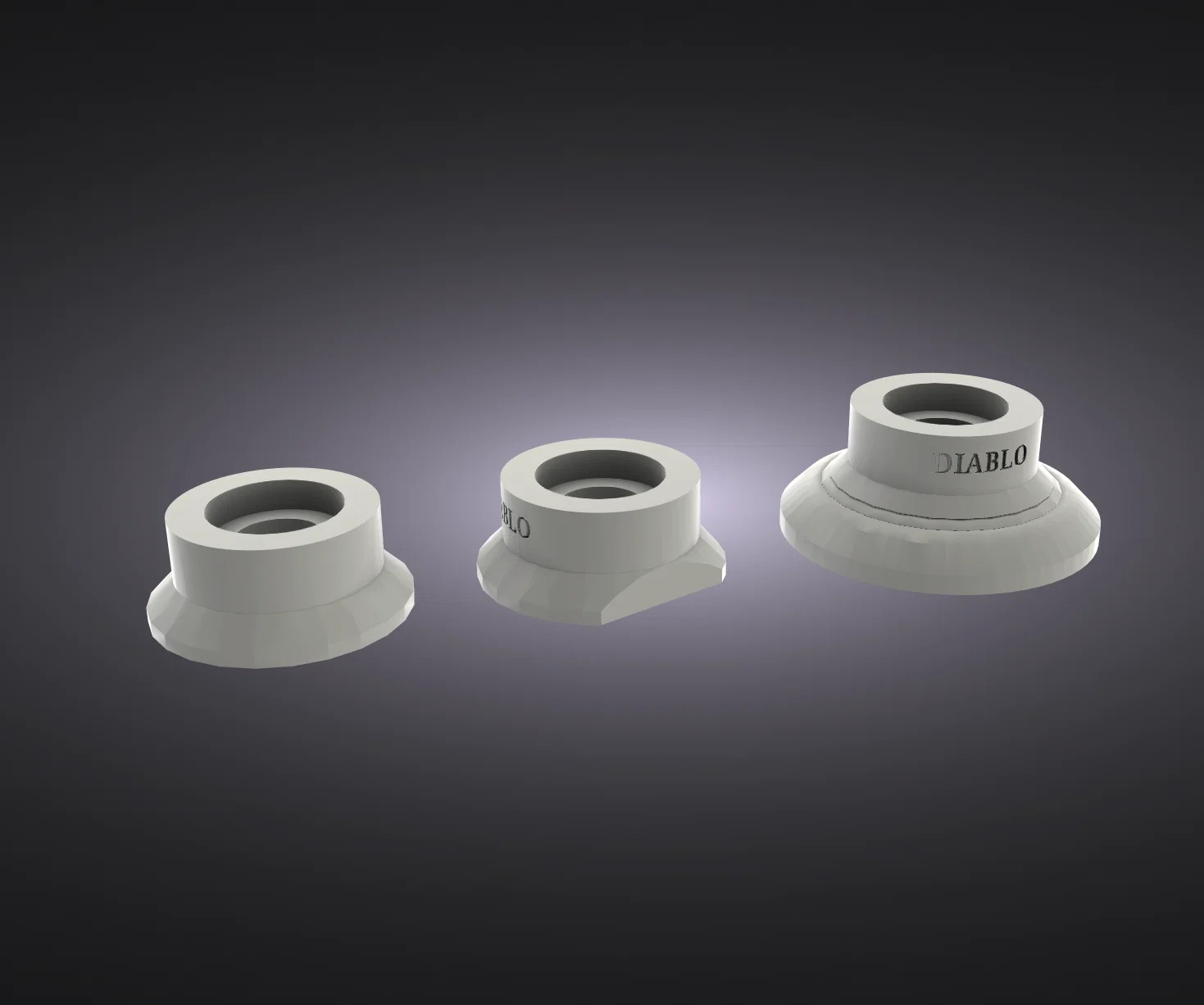

• Bộ 1 có chiều cao mặc định 20mm, dùng thay thế trực tiếp cho bộ chân cao su đi kèm máy K1 Max của Creality. Mình thêm vào vì trong quá trình thiết kế bộ chân cho một không gian đặc biệt, mình đã làm ra kích thước chuẩn của hãng, nên sẵn tiện đưa vào đây luôn.
• Bộ 2 là bộ chân mình đã chỉnh sửa hình dáng. Mình có một chiếc kệ có gờ cao ở hai bên và phía sau rất vừa với K1 Max, nhưng lại không thể lắp được chân đế. Điều này có nghĩa là máy chỉ có thể đặt trên mấy cái chân nhỏ xíu gắn sẵn dưới đế. Bằng cách cắt bớt hai cạnh, mình đã tạo ra bộ chân có chiều cao tương đương chân zin, vừa vặn với không gian chật hẹp trên kệ mà vẫn giúp nâng máy lên 20mm. Thiết kế này vừa giúp giảm rung chấn nhờ tính chất vật liệu dẻo, vừa cho phép mình in và sử dụng thêm các ngăn kéo đựng dụng cụ đặt dưới máy in.
• Bộ 3 (bộ mà mình không dùng được vì vị trí đặt máy) là bộ chân cao, với chiều cao 28mm. Mình làm bộ này để dành cho những ai cần thêm khoảng trống bên dưới (ví dụ để dùng ngăn kéo cao hơn). Mình đã thiết kế phần đế rộng hơn để tăng độ cứng vững trên trục X và Y, cũng như giúp máy ổn định hơn. Do chiều cao tăng lên và tốc độ in của dòng K1 rất nhanh, nên mình đã gia cố thêm phần này mà vẫn đảm bảo độ dẻo cần thiết.

Bộ duy nhất mình đã tự in là bộ số 2. Tuy nhiên tất cả đều có cấu trúc hình học giống nhau ở phần tiếp xúc với máy, nên cả 3 bộ đều sẽ lắp vừa khít nếu in bằng TPU. Mình thiết kế khá chặt để khi bạn nhấc máy lên, chân đế sẽ dính chặt vào máy chứ không bị rơi ra. Nói cách khác, chúng vừa khít chứ không hề lỏng lẻo.

• Hãy in tất cả các chân đế này theo đúng hướng sử dụng và nhớ bật supports. Tất cả đều có phần rỗng ở lõi trung tâm (giống như chân mở rộng của Creality). Cá nhân mình thì cứ để nguyên support bên trong đó luôn cũng được, không ảnh hưởng gì đâu.
