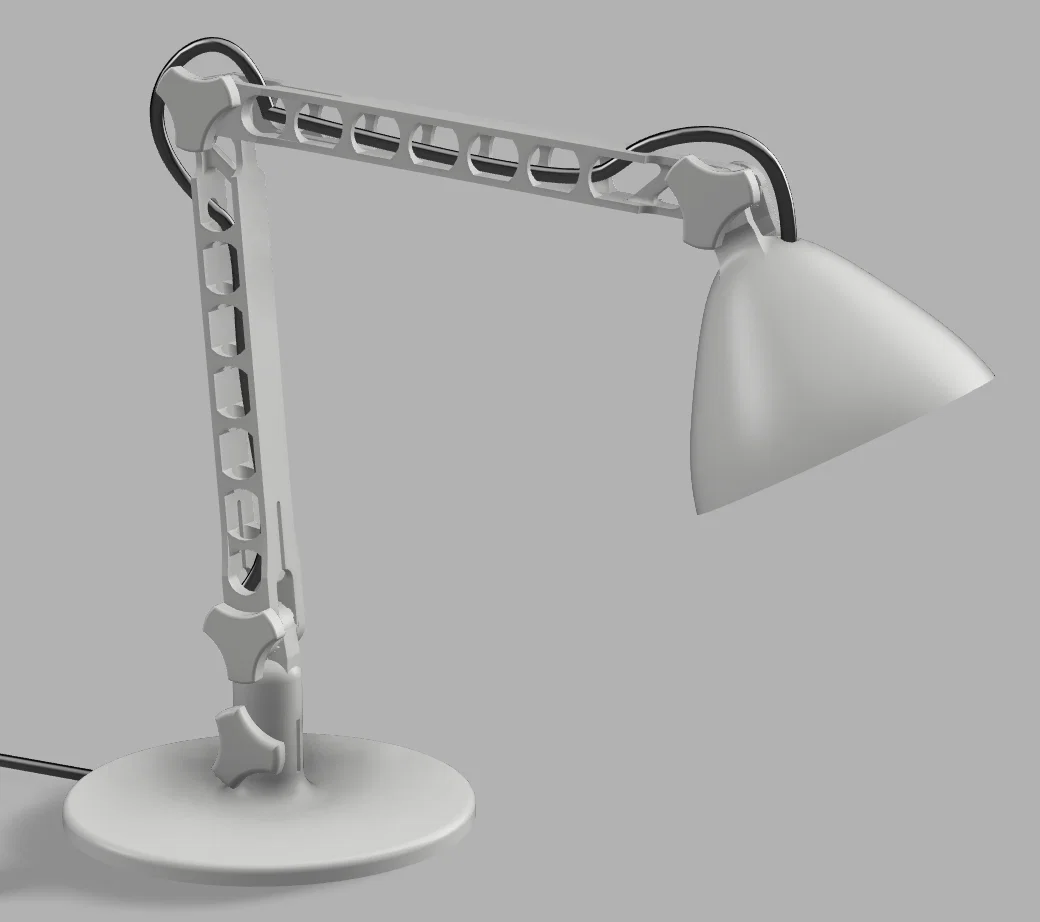

Đèn làm việc Work lamp

Hướng dẫn lắp ráp đèn bàn (Desk Lamp)

Danh sách linh kiện:

Các phần in 3D (xem hình minh hoạ đi kèm để dễ hình dung)
Đầu đèn đường kính 50mm + cáp
Ốc ren (thread insert) cho vít M4


Vít M4 dài 20mm (ngắn hơn cũng được)


Dụng cụ cần có:

Mỏ hàn (soldering iron)

Tua vít
Vít theo đúng thông số ở trên


Các bước lắp ráp:

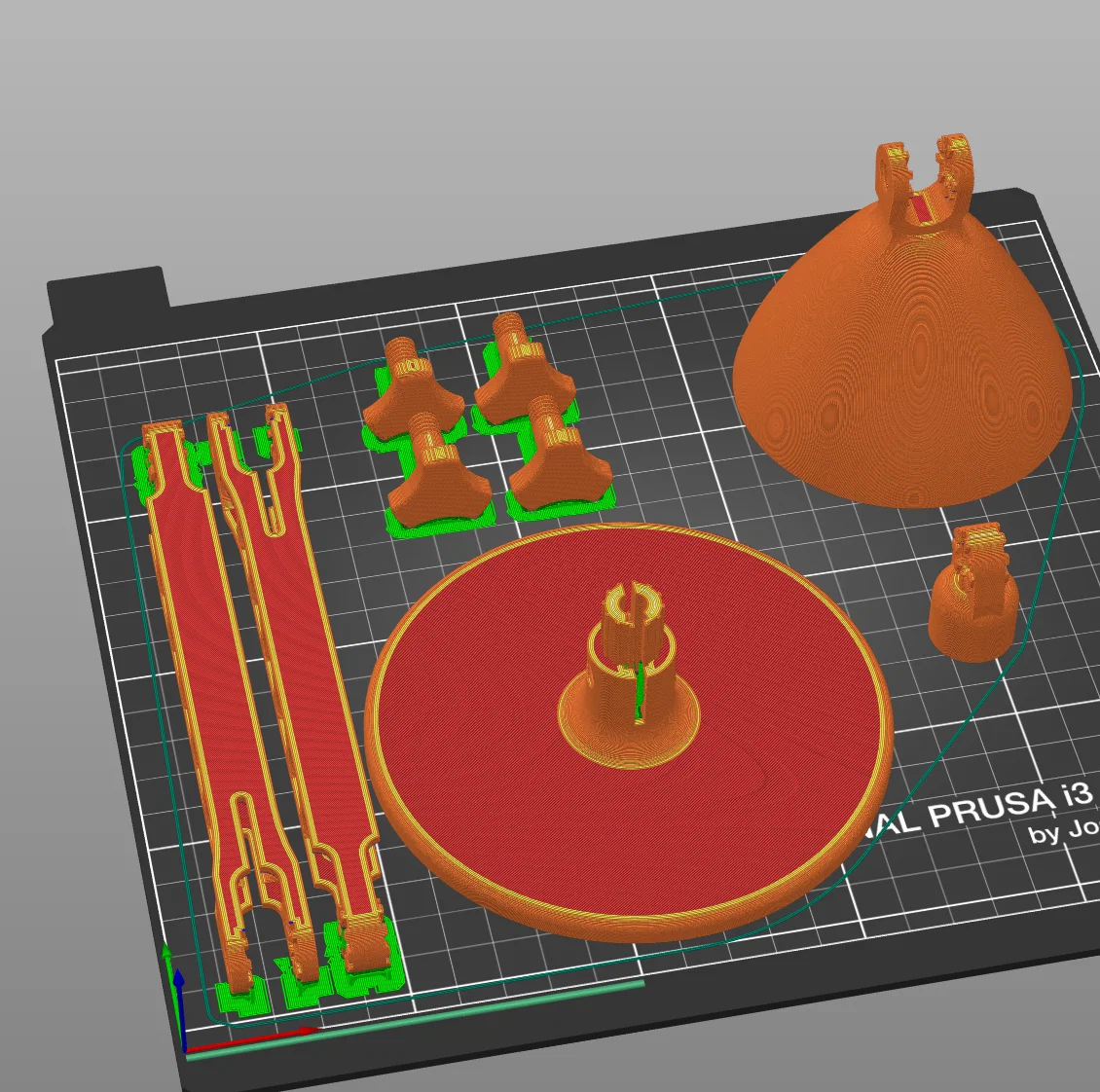

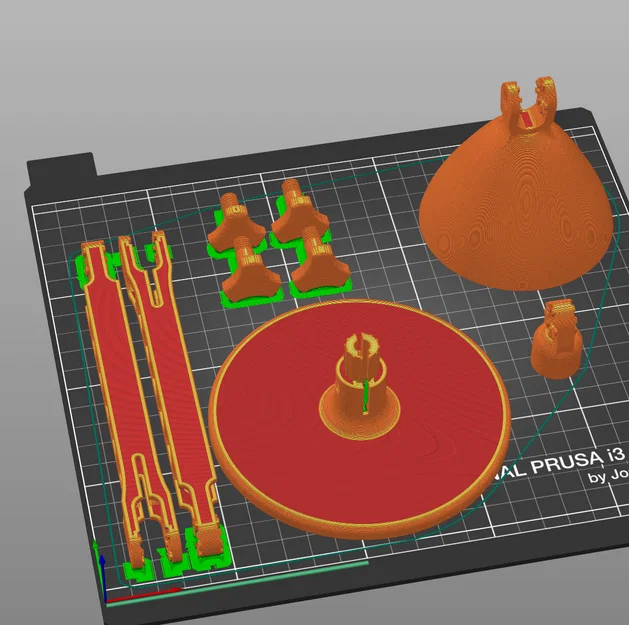

In các chi tiết

In các chi tiết.

3 con vít in cho cụm giữ đèn (lamp holder)
1 con vít in cho đế đèn (lamp base) (Lưu ý: các con vít này không giống nhau)
2 thanh (rod) in cho đèn

Khuyến nghị: In vít theo phương nằm ngang để tăng độ bền và hạn chế bị gãy.

Chuẩn bị đầu đèn:

Tháo phần đầu LED ra khỏi dây cáp bằng mỏ hàn. Bước này cần thiết để luồn dây cáp qua kết cấu của đèn.

Luồn dây cáp:

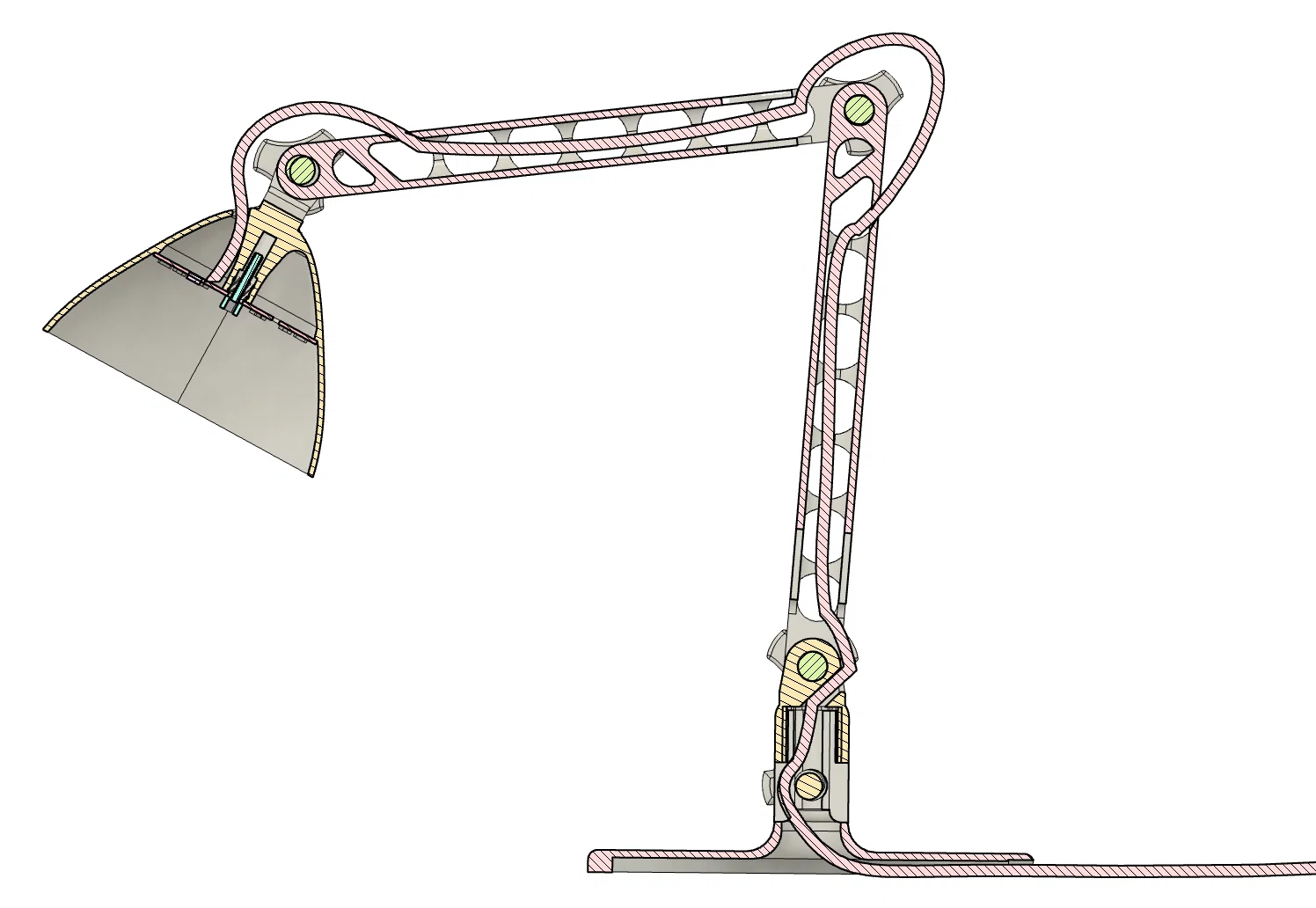

Bắt đầu luồn dây cáp qua các tay đèn dạng khớp. Đi theo đường đi như trong hình để đảm bảo canh đúng và đèn vẫn chuyển động mượt.
Nhớ luồn dây xuyên suốt từ phần đế lên tới vị trí đầu đèn.

Gắn lại đầu LED:

Sau khi đã luồn dây xong, dùng mỏ hàn để gắn đầu LED trở lại với dây cáp.
Dùng mỏ hàn để cố định ốc ren cho vít 4mm vào đúng vị trí được thiết kế.
Đảm bảo mối nối chắc chắn và đầu LED được đặt đúng khớp trong phần chụp/đầu đèn.
