Yet another Katana (Kiếm Katana thu gọn, dễ in nhất)

Có rất nhiều cây kiếm giống như vầy, nhưng cây này là của riêng tui.

Mục tiêu của thiết kế này là khả năng in tốt với hình dáng giống kiếm thật. Vì vậy, tui tập trung vào độ cong và độ thuôn hợp lý, đồng thời tích hợp đầy đủ các tính năng tiện ích như lưỡi và chuôi có thể thay thế, cùng cơ chế khóa để kiếm không bị bung ra khi mang theo.

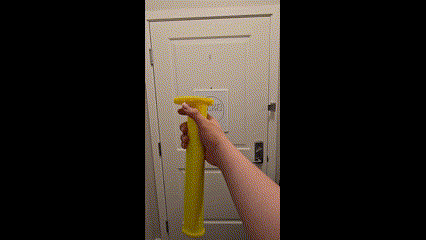

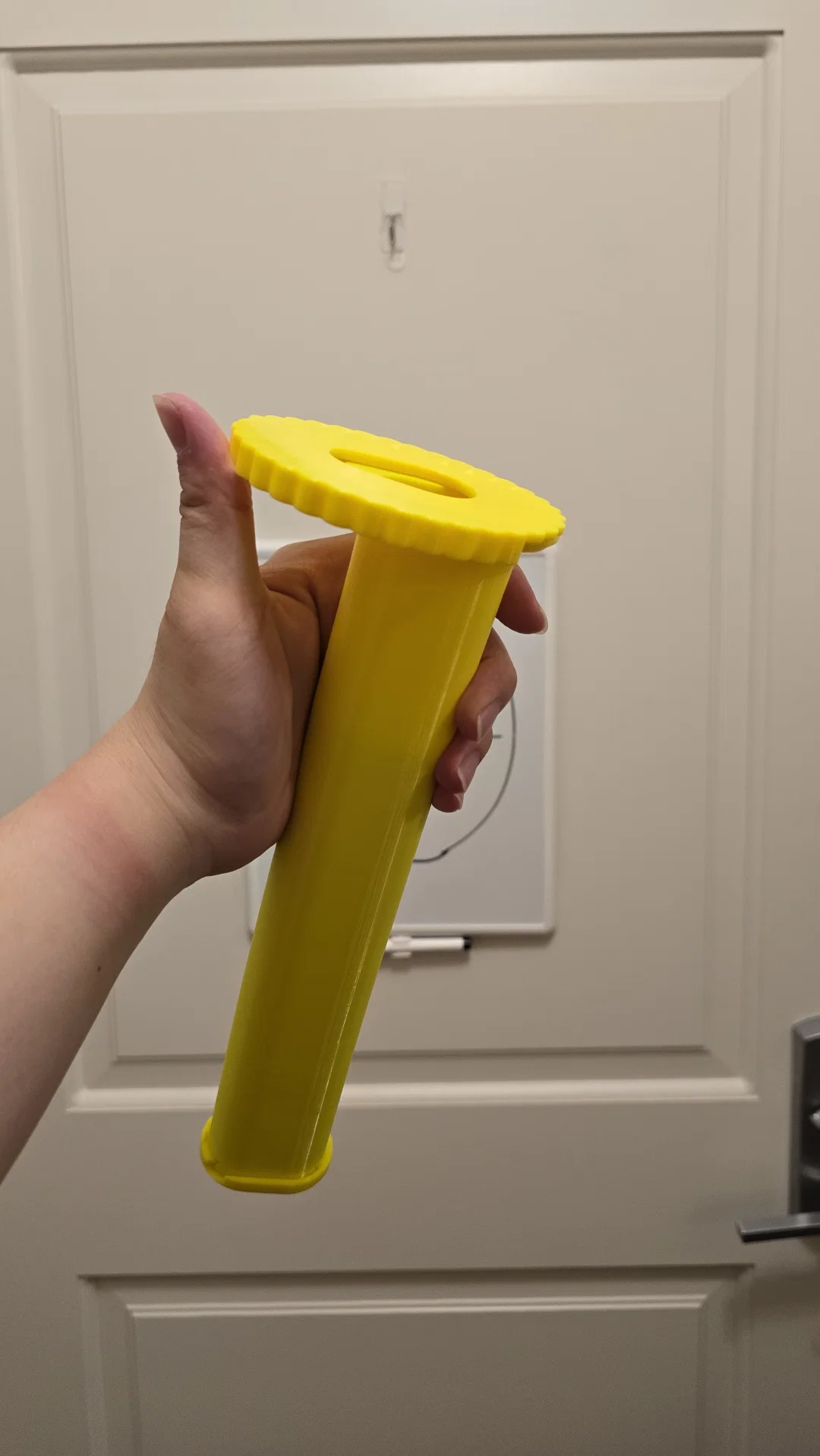

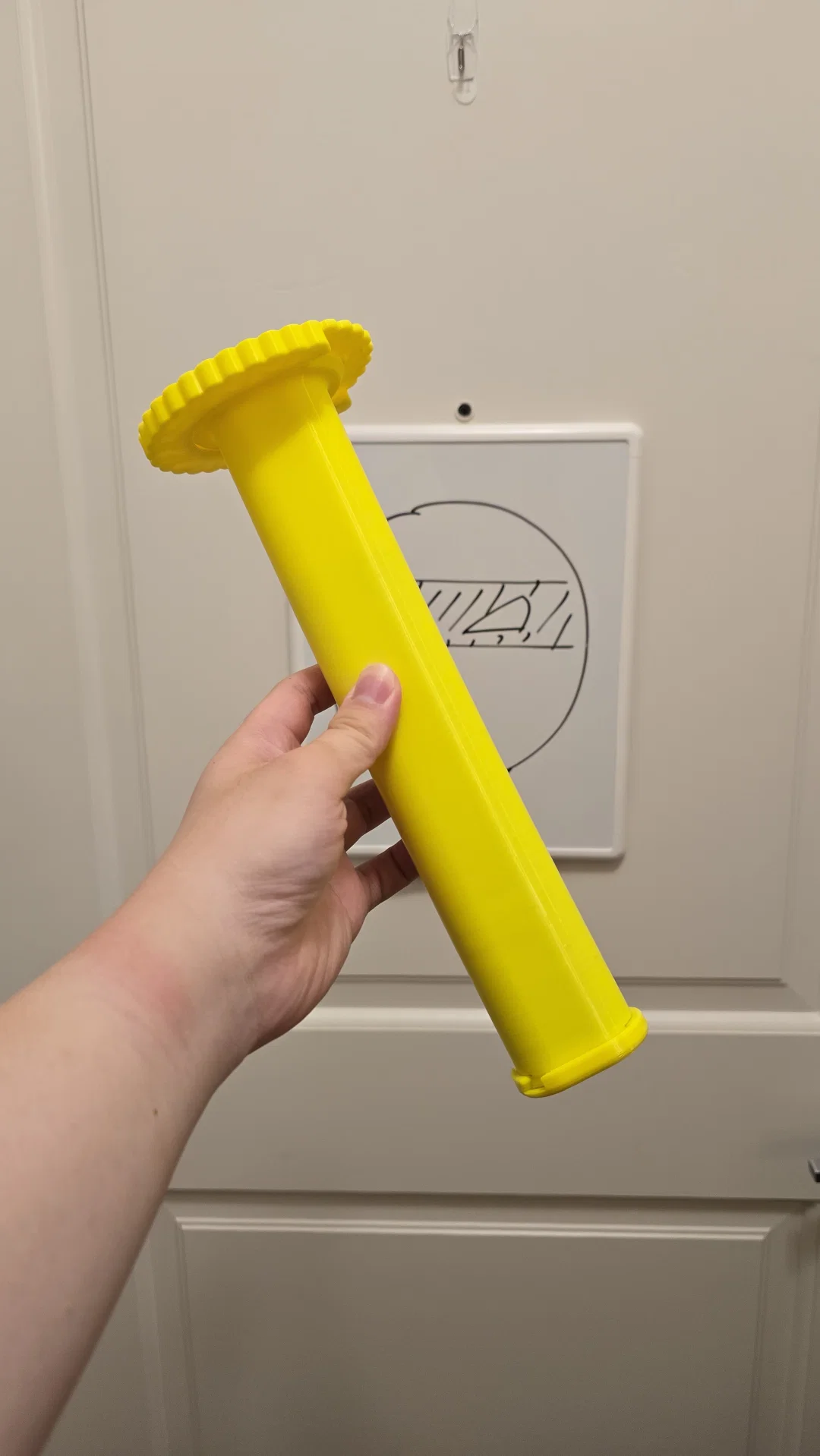

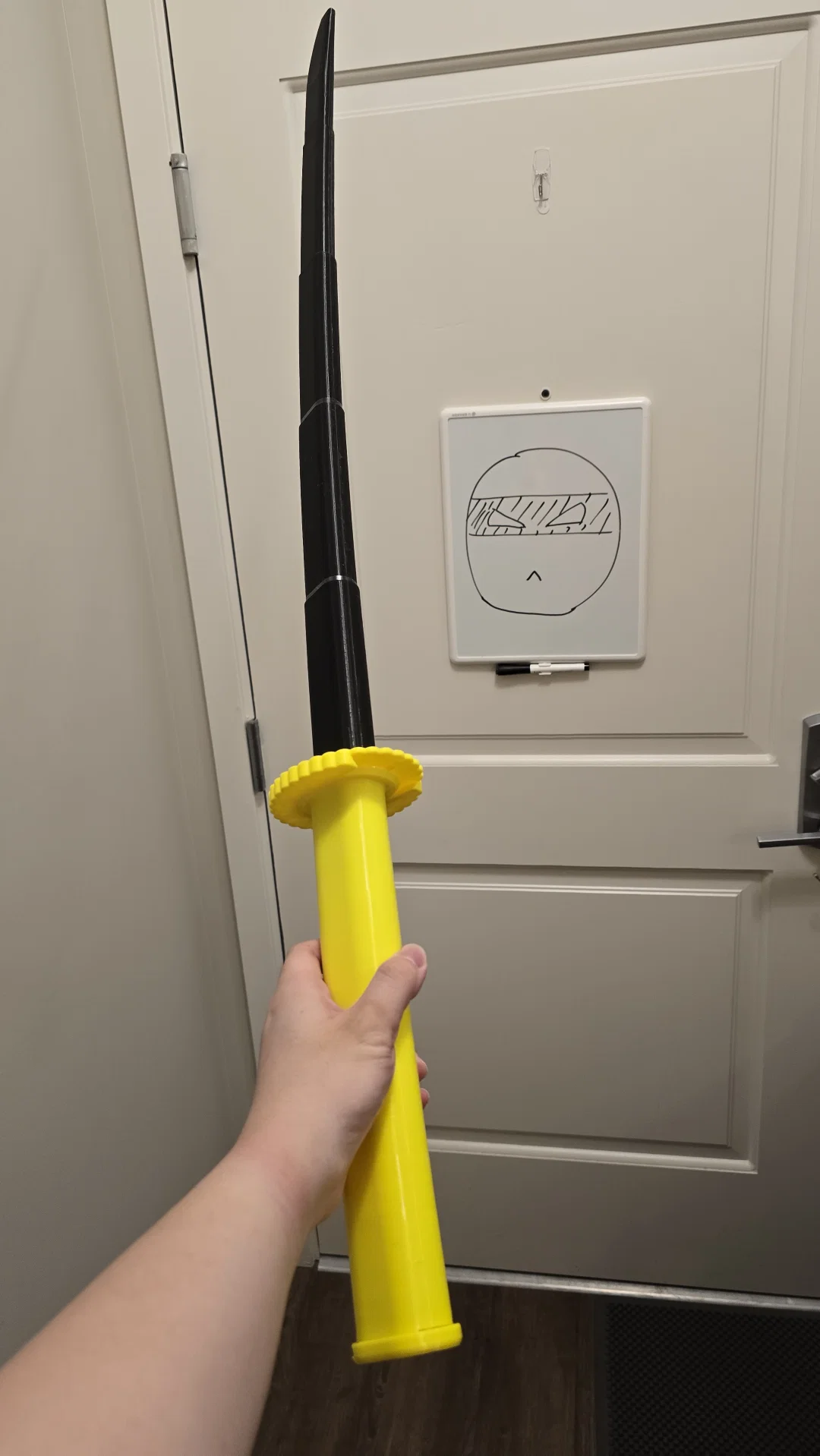

Về cây kiếm: Kiếm dài 28cm khi thu gọn và 105cm khi kéo dài. Tui đã cố gắng làm cho tỷ lệ tương đương với một cây Katana thật. Lưỡi kiếm được làm tròn nhưng vẫn giữ được nét đặc trưng. Ngoài ra, thiết kế này ít bị gãy hơn và an toàn hơn khi bạn dùng để vung vẩy. Làm ơn đừng dùng nó để đánh người nhé. Ít nhất là đừng làm vậy nếu không được sự đồng ý của họ.

Điểm khác biệt của mẫu này:

• Dáng cong: Tui cố gắng làm cho nó giống một cây Katana thực thụ hơn.
• Độ thuôn hợp lý: Các phân đoạn chỉ thuôn ở hai đầu, giúp kiếm trông dày dặn hơn các thiết kế khác.
• Dễ dàng thay thế lưỡi và chuôi.
• Các bộ phận chuôi và chắn kiếm (guard) tách rời để dễ phối màu.
• Có thể khóa lại: Chỉ cần trượt tấm chắn kiếm ra giữa là có thể ngăn kiếm tự bung ra ngoài ý muốn.
• In dễ dàng hơn: Không còn tình trạng dính lưỡi sau khi in.

Thông tin khác: Các file không nén là dành cho dung sai 0.1mm. Các phiên bản với dung sai khác nhau đã được đính kèm trong các file zip. Bao gồm cả file step và f3d.

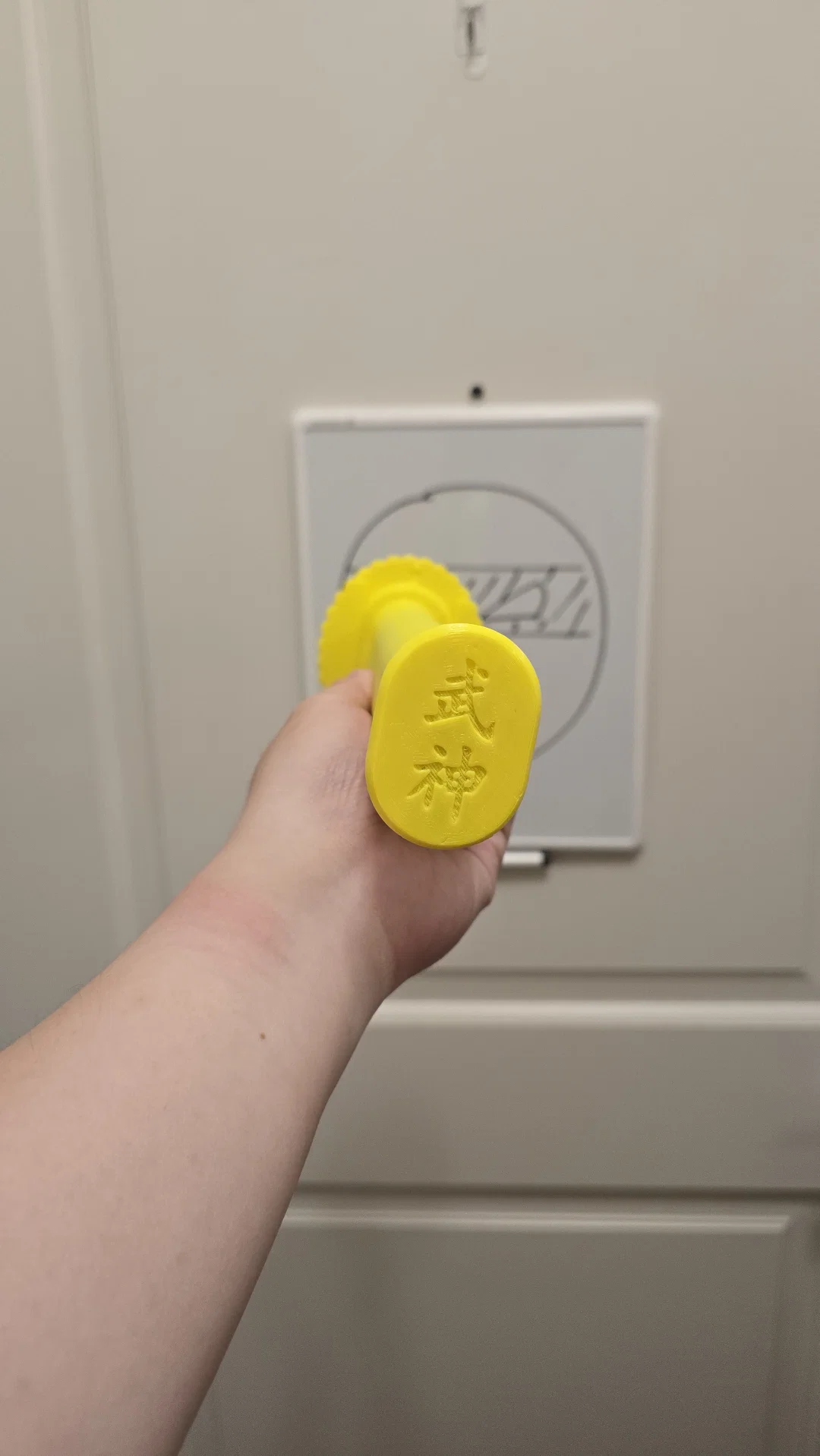

Chuyện bên lề: Phần nắp đuôi kiếm có chữ “bujinkan” bằng tiếng Nhật. Đó là môn võ mà tui đang theo học, tui đã tạo ra nó từ vài tháng trước để khoe với mấy anh em trong võ đường. Hơn nữa, tui không ưng mấy mẫu trên mạng lắm. Đây là dự án in 3D đầu tiên và cũng là thứ làm tui tự hào nhất. Sau đó tui có in thêm vài cái làm quà tặng, rồi nghĩ bụng sao không đăng lên xem có ai thích không. Và đúng vậy, lưỡi kiếm tròn được thiết kế để dùng trong tập luyện. Tuy nhiên, một thanh kiếm rỗng thì không bao giờ đủ độ bền cho việc đó cả. Nhưng mà thôi, nhìn nó vẫn rất ngầu.

Nhật ký thay đổi: 9/5/24: Trời ơi nó đã lên trang chủ của Thingiverse! Không ngờ tui đã quên bẵng mẫu này suốt 6 tháng vì tưởng chẳng ai quan tâm. Đã chỉnh sửa mô tả một chút và thêm các tùy chọn cho dung sai lưỡi kiếm.

18/9/24: Phần chồng chéo giữa các lưỡi kiếm dài hơn và tốt hơn. Điều này giúp lưỡi kiếm bền hơn và loại bỏ tiếng kêu rít. Khi tui thử nghiệm, lưỡi kiếm bị gãy đôi trước khi phần mối nối bị hỏng. Độ dung sai cũng được cải thiện. Tuy nhiên, điều này đồng nghĩa với việc thanh kiếm sẽ to hơn một chút.

Gợi ý in ấn:

• Đối với các lưỡi kiếm: Hãy đổi thứ tự tường thành 'outside first' để bề mặt mịn hơn. In thẳng đứng kèm với brim. Mẫu 'all-in-one' có thêm một chút support để tránh bị đổ.
• Dung sai: Tui gợi ý 0.2 cho nhựa PLA. 0.2 hoặc 0.1 cho PETG. Có thể cần dùng 0 cho một số loại PETG. Nếu vẫn thấy quá chật hoặc quá lỏng, bạn có thể chỉnh lại thông số 'slicing tolerance'. Nếu không chắc chắn, hãy in thử 2 đoạn lưỡi kiếm để kiểm tra dung sai.
• Chất liệu: Tui đã thử cả PETG và PLA. PETG tốt hơn hẳn, ít nhất là cho phần lưỡi kiếm, nhưng PLA vẫn dùng được. PETG mềm hơn nên sẽ cần dung sai chặt hơn.

Sau khi in: Nếu lưỡi kiếm bị tuột ra hoặc có tiếng kêu rít khi lắc, hãy dán băng dính vào các phần chồng chéo như trong hình. Nếu các đoạn lưỡi kiếm không khớp, hãy thử mài ba-via ở đáy lưỡi kiếm. Hiện tượng 'voi chân' (elephant's foot) có thể làm hỏng dung sai của lưỡi kiếm. Nếu nắp hoặc chắn kiếm khó trượt vào, hãy mài hoặc cắt bớt phần chốt khóa đi một chút.
