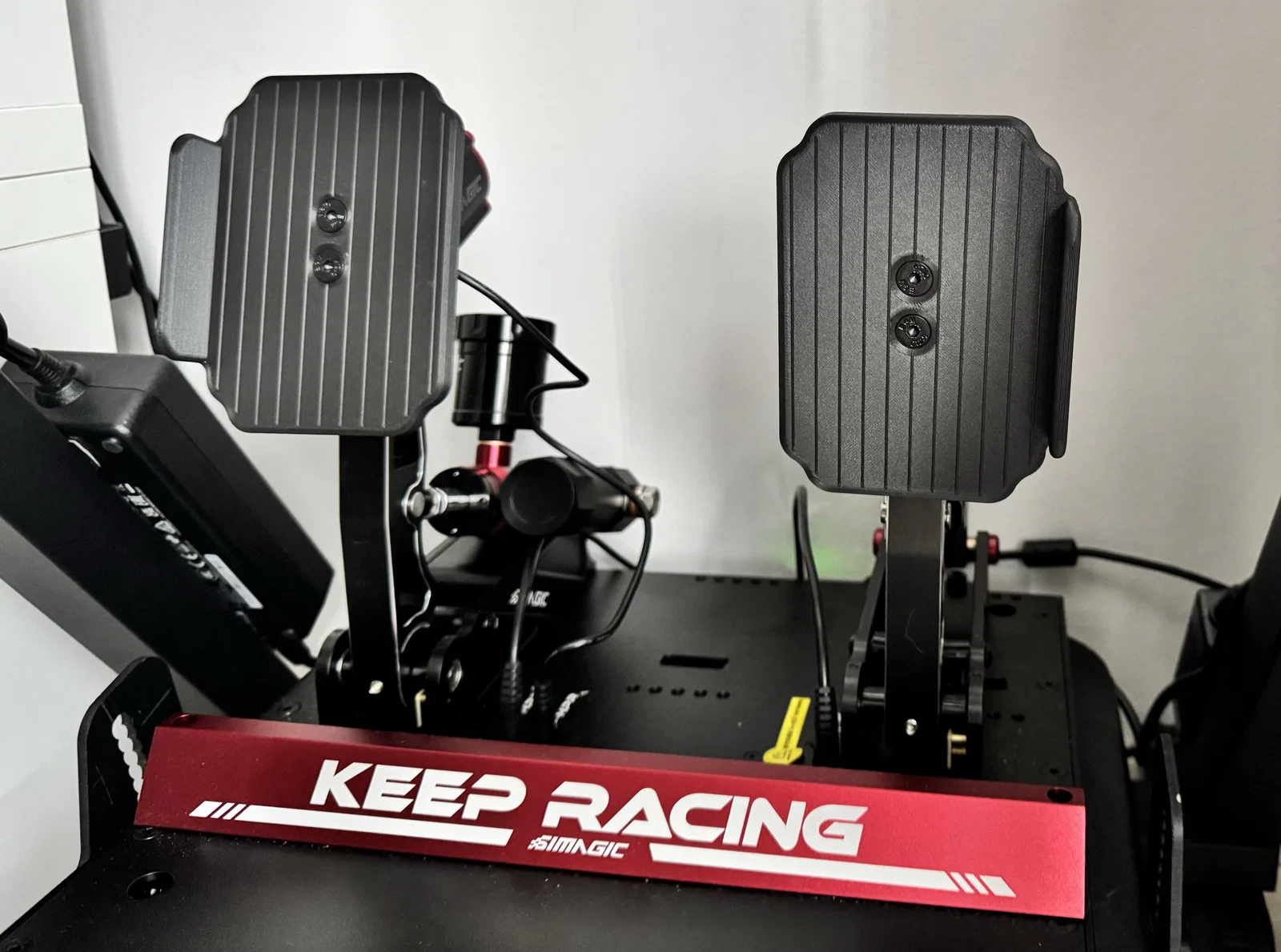

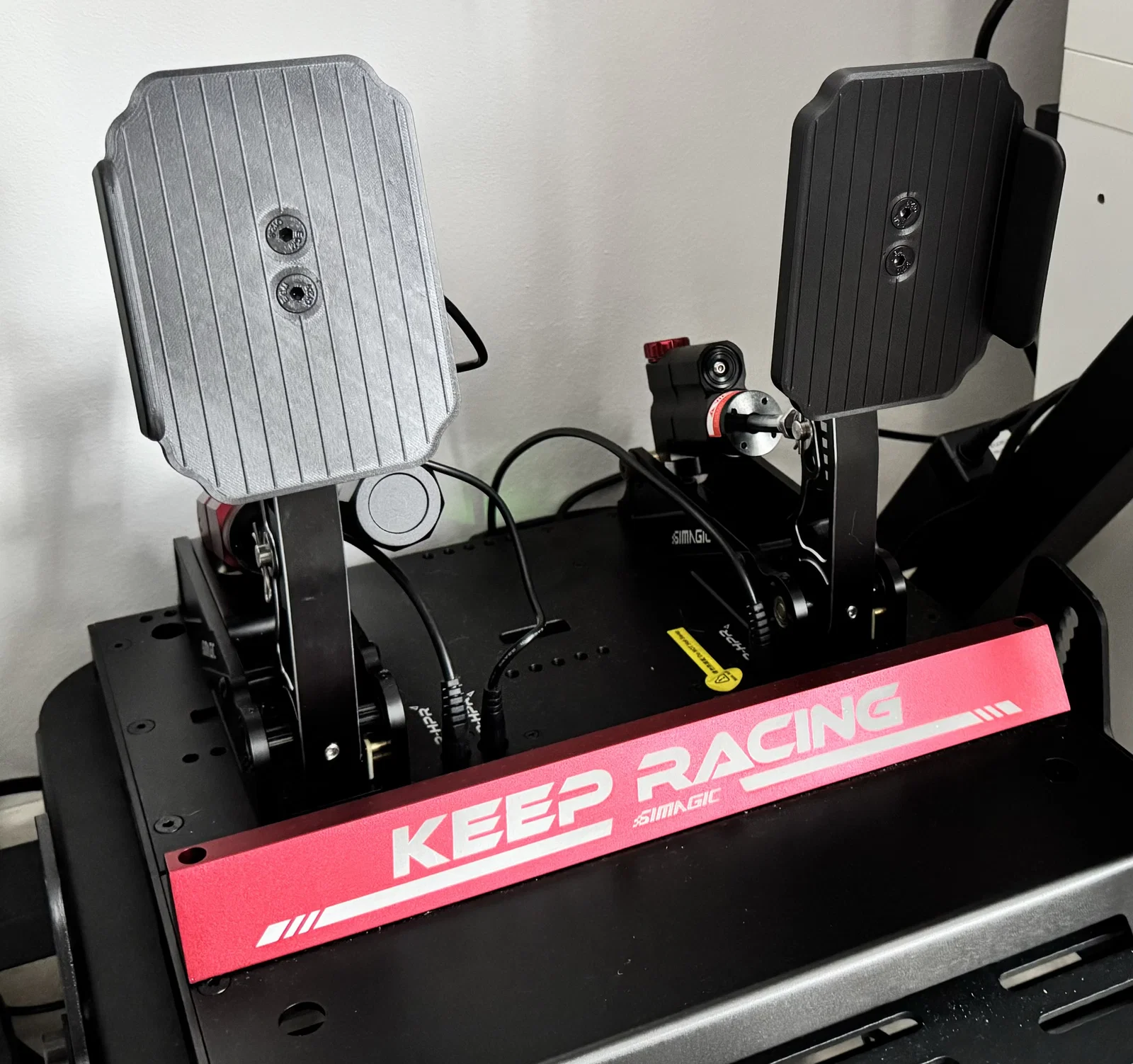

Mặt bàn đạp (Pedal Plate) có gờ chặn cho Simagic P1000 (F)
Mặt bàn đạp zin của Simagic P1000f khá nhỏ và trơn, không phù hợp cho đua xe chuyên nghiệp. Bản độ này bổ sung gờ chặn chống trượt, các tùy chọn lỗ vít linh hoạt và đường rãnh bám chân, giúp bạn kiểm soát xe tốt hơn hẳn trong các trận đua.
Mô tả
Mình cực kỳ thích bộ bàn đạp P1000f của Simagic vì nhiều lý do, nhưng mặt bàn đạp zin đi kèm lại không nằm trong số đó. Mình thấy chúng hơi nhỏ và trơn, độ cong cũng không thực sự “thể thao” – ít nhất là khi dùng để đua open-wheel.
Thiết kế của mình tuy đơn giản nhưng lại giúp cho việc điều khiển xe trong các trận đua căng thẳng trở nên chắc chắn hơn nhiều.
Trước hết, có một phiên bản đối xứng mà bạn có thể dùng cho cả bàn đạp ga và phanh. Sự khác biệt duy nhất nằm ở cách sắp xếp lỗ vít. Bạn sẽ thấy các phiên bản 2, 3 và 4 lỗ. Những bản ghi là “symmetric” (đối xứng) có thể lắp được cho cả hai bàn đạp bằng cách xoay ngược lại. Các bản “asymmetric” (bất đối xứng) thì cần phải lật ngược theo trục ngang. Chúng có độ lệch 9mm, giúp bạn tùy chỉnh vị trí bàn đạp theo chiều dọc một cách chính xác hơn nữa.
Mình chọn bản 2 lỗ vì không thích cảm giác cấn của các lỗ vít dưới lòng bàn chân, nhưng bản 4 lỗ lại gần giống với cấu hình zin nhất.
Thứ hai, mặt bàn đạp có thêm gờ chặn bên hông (side stop). Gờ này giúp chân bạn không bị trượt ra ngoài, dễ dàng tìm đúng vị trí đặt chân mà không cần nhìn, và bạn có thể gác chân thoải mái hơn trên những đoạn đường thẳng dài.
Cuối cùng, bề mặt được thiết kế các rãnh chống trượt dọc, giúp chống trượt ngang nhưng vẫn hỗ trợ cực tốt cho kỹ thuật heel-toe.
Lưu ý: Bạn có thể tận dụng lại ốc vít zin của bộ pedal P1000 mà không gặp bất kỳ trở ngại nào.
In ấn
Mình sử dụng nhựa PETG-CF (nhựa pha sợi carbon) để đảm bảo độ cứng cáp cho bàn đạp.
Các thông số khác:
- 5 perimeters
- 5 top/bottom layers
- 15% Grid infill
- Top Layer Pattern: Monotonic Lines
- Chiều cao lớp in: 0.2 mm

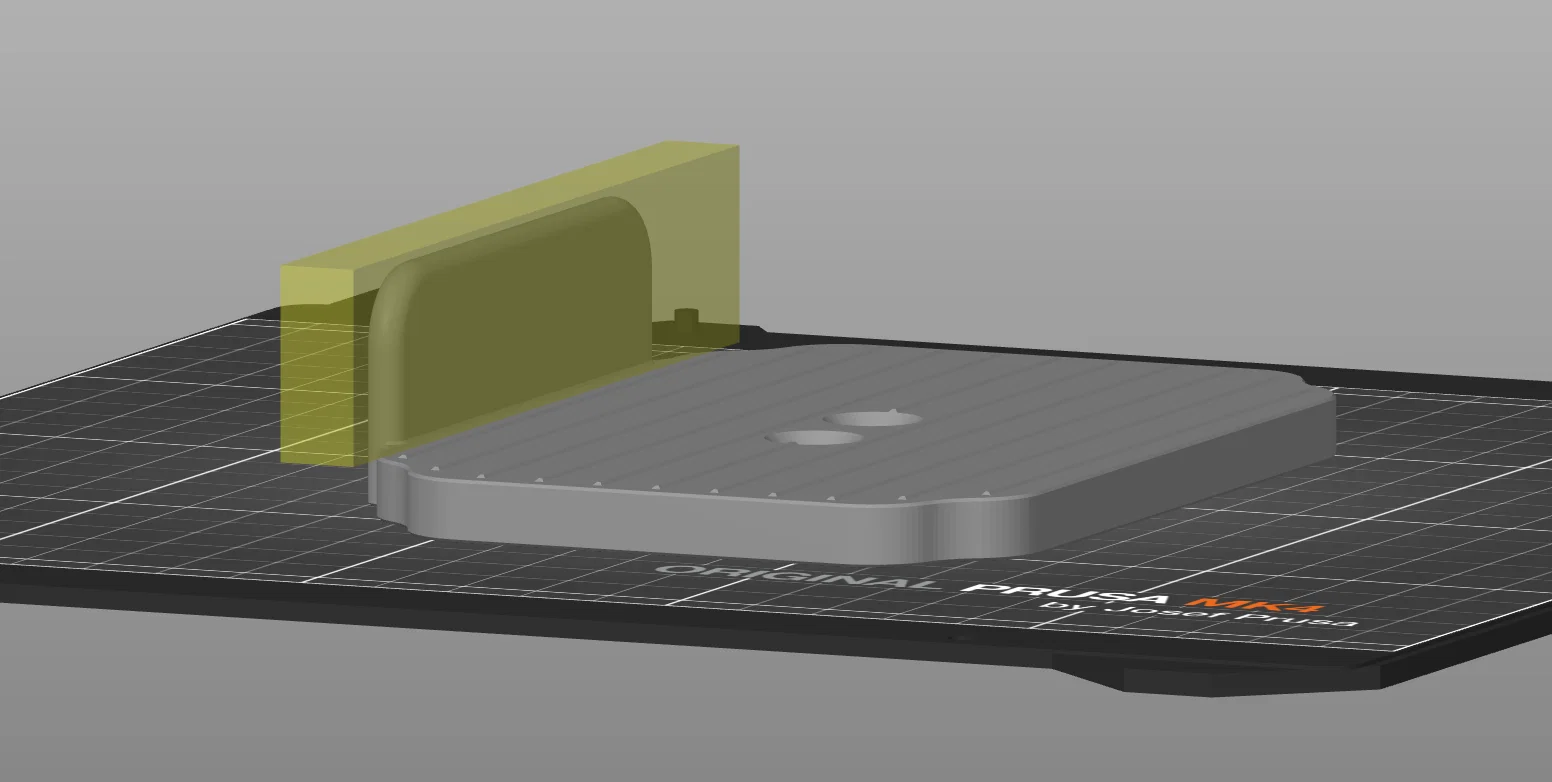

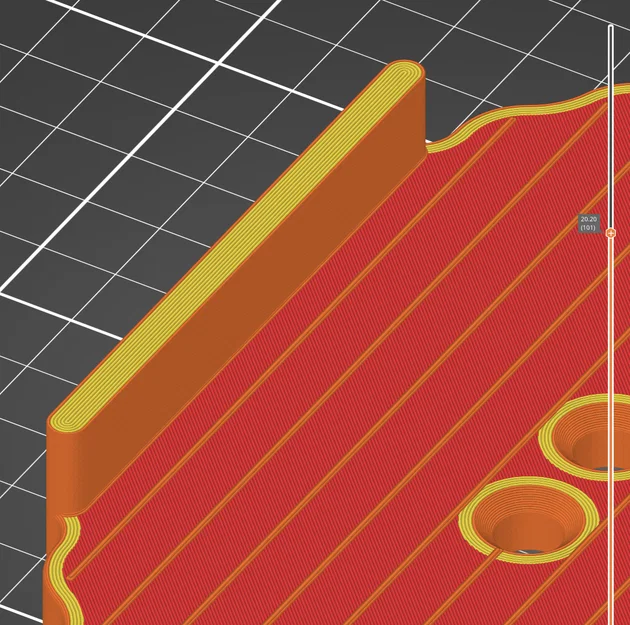

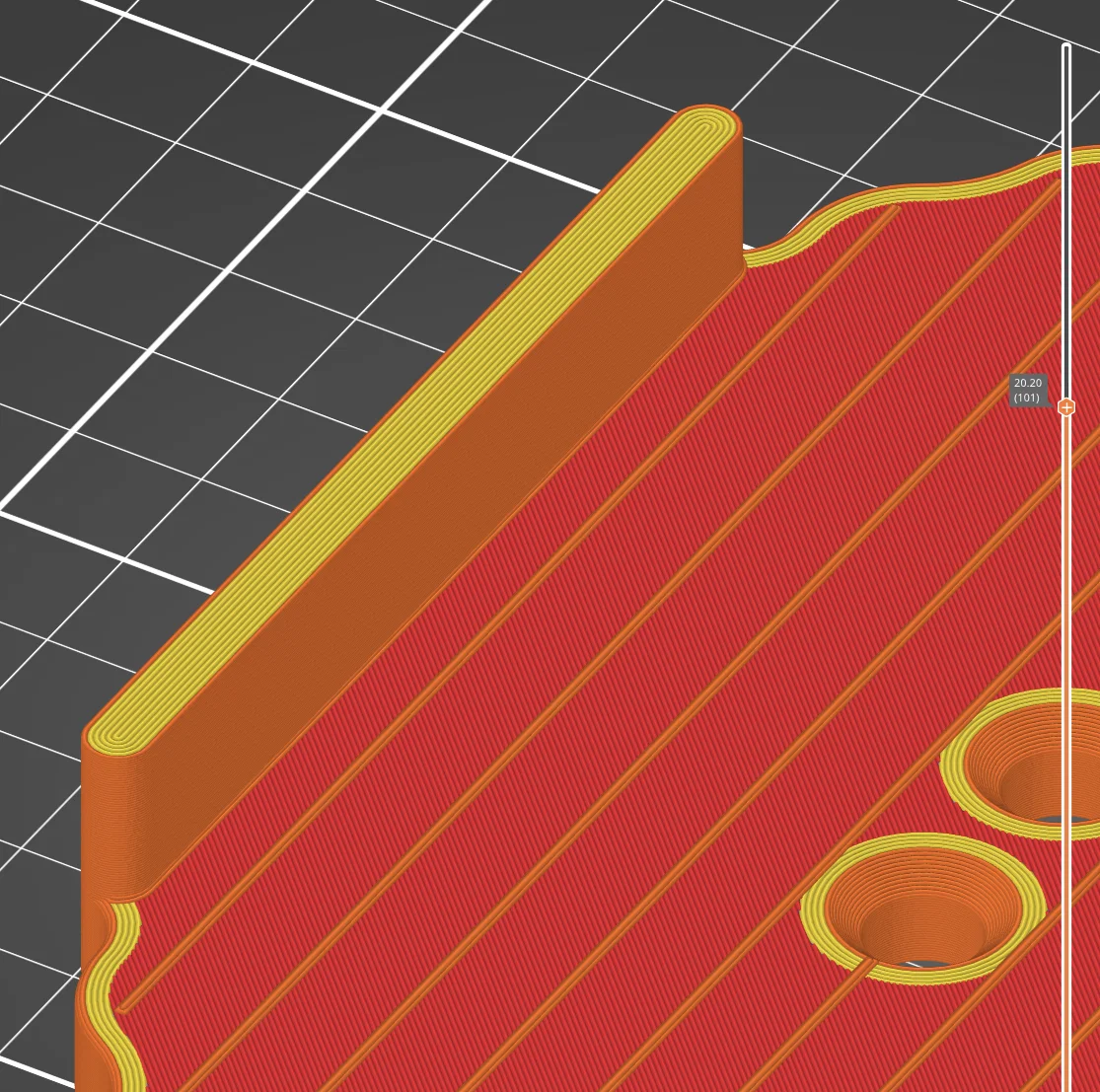

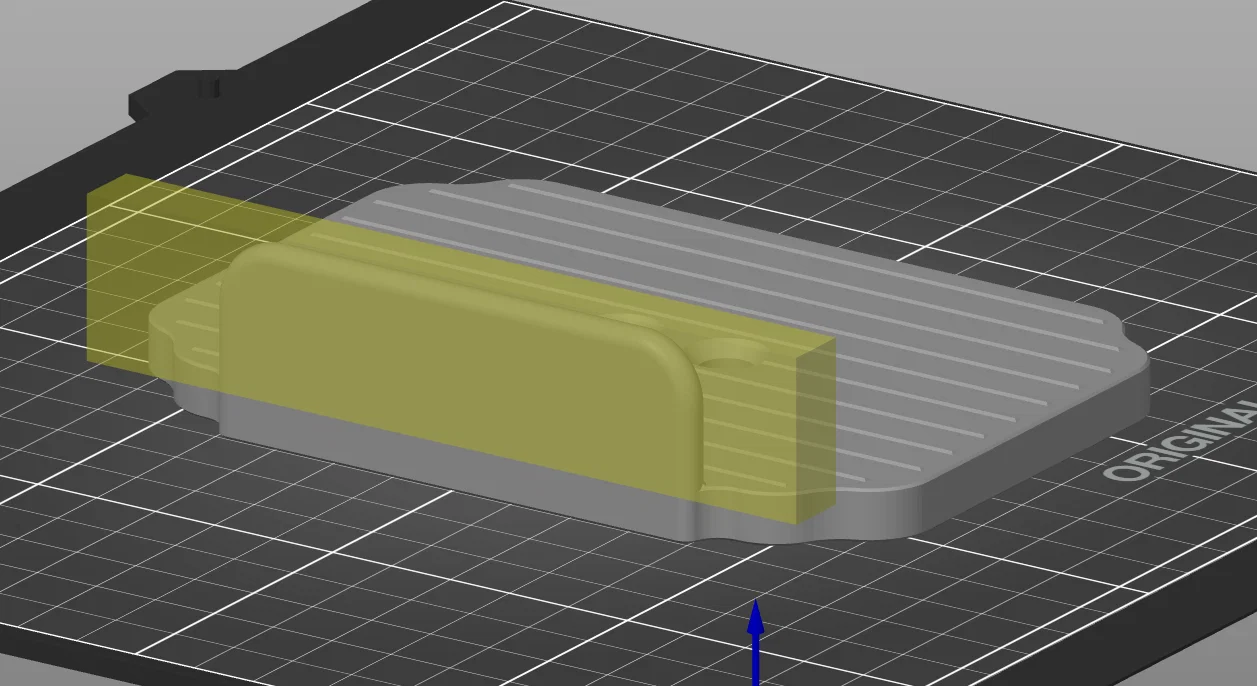

Mình sử dụng tính năng Generic-Box modifier trong Prusa Slicer cho phần gờ chặn (side stop) để tăng số lượng perimeters lên 7. Cách này giúp cấu trúc cực kỳ chắc chắn kể cả khi dùng nozzle 0.4 mm mà không cần infill.
