Dụng cụ uốn chân linh kiện Axial-Radial (Axial-Radial Lead Bender)

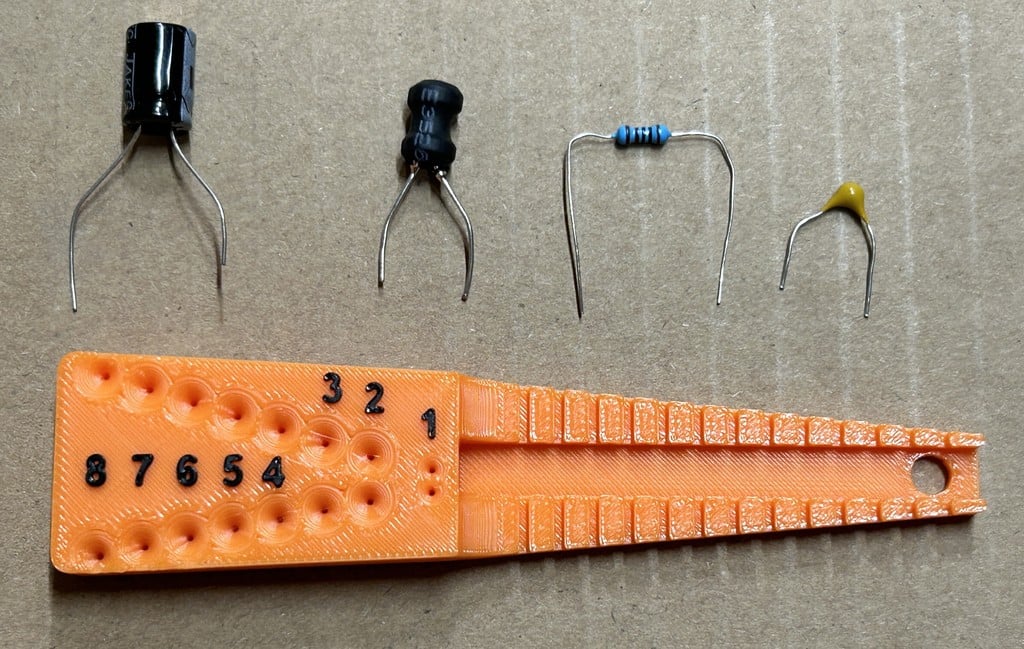

Khi làm một prototype điện tử, dùng solderless breadboard hoặc PCB, bạn lúc nào cũng cần uốn chân (leads) của linh kiện đúng theo khoảng cách mong muốn. Một cái lead bender là công cụ rất tiện cho việc này. Thiết kế này là bản remix từ lead bender rất hay của OneByteGone (https://www.thingiverse.com/thing:6703/files). Bản lead bender đó hợp cho linh kiện chân axial (ví dụ điện trở chân cắm), nhưng nhiều linh kiện lại dùng chân radial (ví dụ tụ gốm chân cắm, tụ điện phân, radial choke inductor). Vì vậy ngoài phần uốn chân axial, mình thêm luôn một phần uốn chân radial.

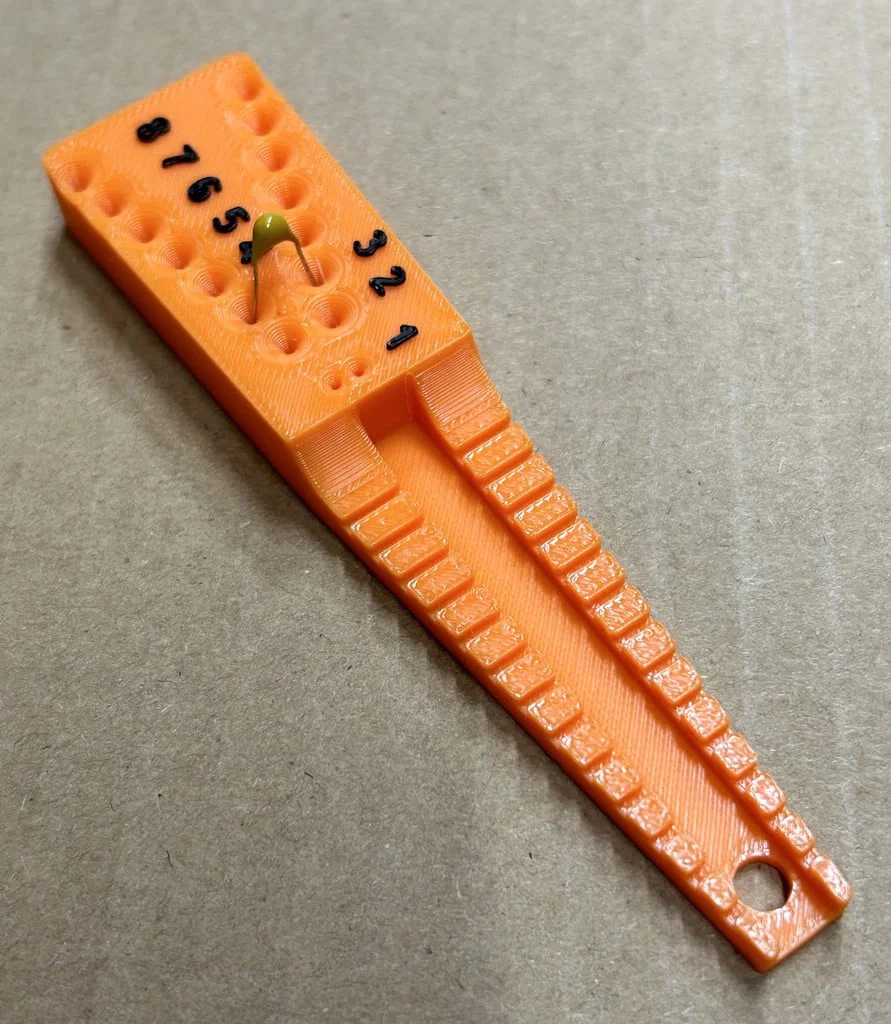

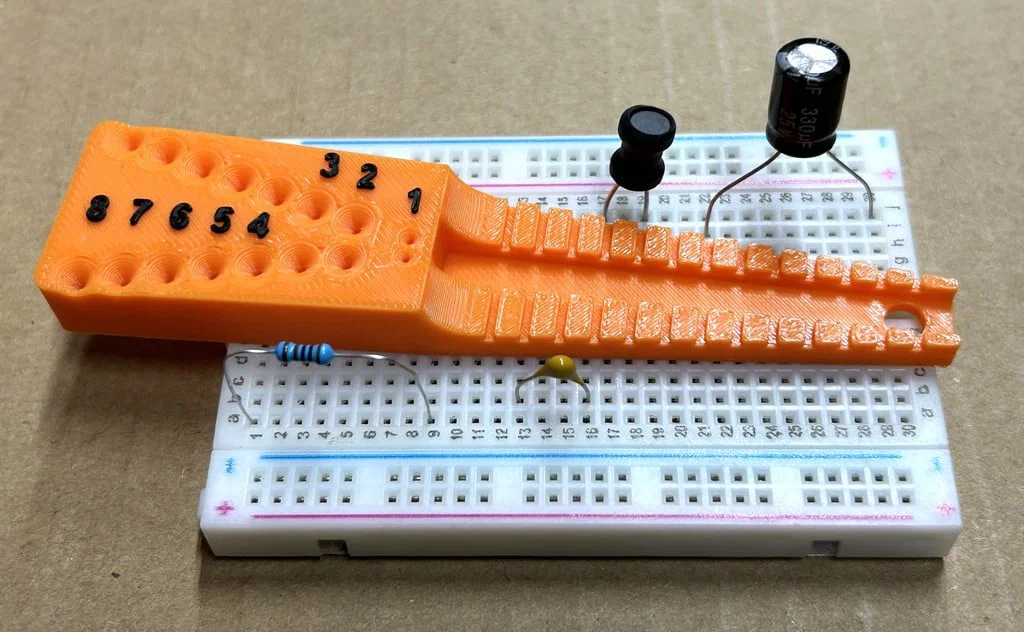

Chỉ cần đẩy linh kiện vào, nhẹ nhàng, đúng cặp lỗ tương ứng. Các cặp lỗ được đánh số từ 1 tới 8, nghĩa là từ 0.1 inch tới 0.8 inch. Mình cũng ghi kèm số “spaces” tương ứng trên một solderless breadboard tiêu chuẩn (nếu bạn cần hai chân cách nhau 4 spaces thì uốn theo cặp lỗ số 4).

Print Settings

Printer Brand:

Bambulabs

Printer:

Bambu P1S

**Rafts:**

No

Supports:

No

**Resolution:**

0.2 mm hoặc nhỏ hơn

Infill:

15%

**Filament:** Bambu Lab PLA Orange

Notes:

Nên in với độ phân giải nhỏ vì các lỗ rất nhỏ.

Category: Electronics
