Bản mod khóa bản lề 270° cho cửa trước Bambu Lab P1S/X1

Đây là bản mod phụ nhỏ cho bản nâng cấp bản lề 270° trên Bambu Lab X1/P1S của @jakadel.

Bản mod này yêu cầu phải có mẫu gốc tại đây:

tác giả: @KarlisJakade_1964934

Link video bản lề của @jakadel (màu đen) kết hợp cùng bản mod của mình (màu vàng) giúp ngăn chặn việc bản lề gốc bị lệch:

https://www.instagram.com/reel/DACmmOXt9LS/?utm_source=ig_web_copy_link&igsh=MzRlODBiNWFlZA==

Mình rất thích bản lề 270° của @jakadel vì thiết kế đẹp mắt, nhưng mình thấy hơi phiền khi thỉnh thoảng phải chỉnh lại bản lề thì cửa mới đóng khít được.

Nếu bạn không gặp vấn đề này thì có thể bỏ qua bản mod này nhé.

Đây là hai chi tiết bổ sung giúp cố định bản lề, không để nó bị xê dịch khi đóng mở cửa. Bạn không cần phải tháo rời bản lề của @jakadel và có thể lắp đặt xong trong vòng chưa đầy năm phút. Đây là bản mod rất dễ, in hai chi tiết trong vòng chưa tới một giờ. TUY NHIÊN, bạn sẽ cần thay bốn con ốc M3x5mm (ban đầu mình dùng M3x8mm) bằng ốc M3x12 (hoặc M3x10mm).

Cách lắp đặt:

LƯU Ý QUAN TRỌNG - Hãy tải về, in và lắp đặt bản lề 270° của @jakadel (link bên trên) trước. Sau khi đã lắp hoàn chỉnh và hoạt động ổn định, hãy làm theo các bước sau:

Tải bản Mod này về và in hai chi tiết Hai chi tiết đã được đánh dấu rõ ràng là TOP (trên) và BOT (dưới) cùng với chiều hướng lên trên.

1. Đóng chặt cửa, việc này sẽ làm lộ ra các con ốc bên hông giúp cố định bản lề 270° của @jakadel vào tấm bản lề gốc.

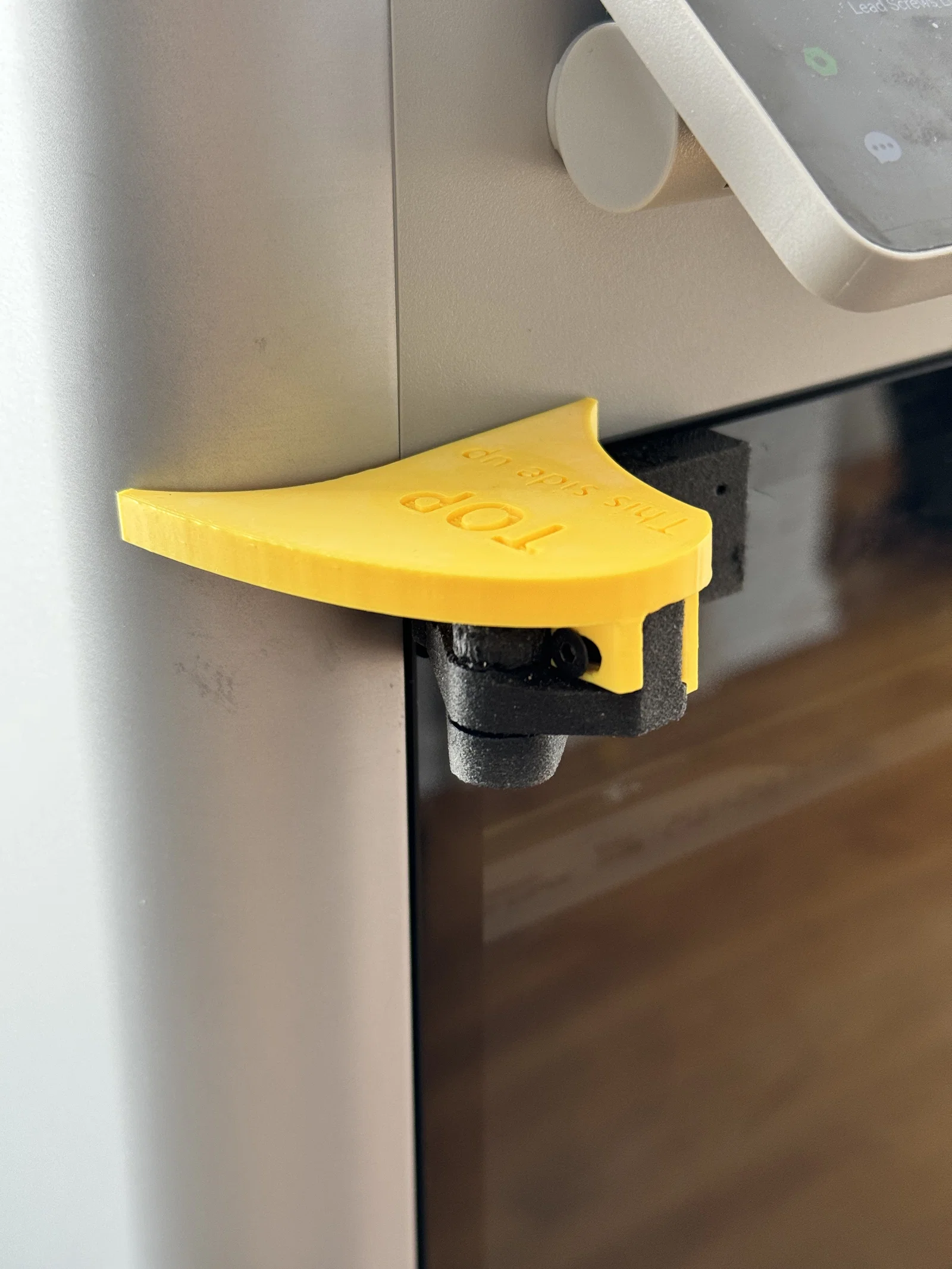

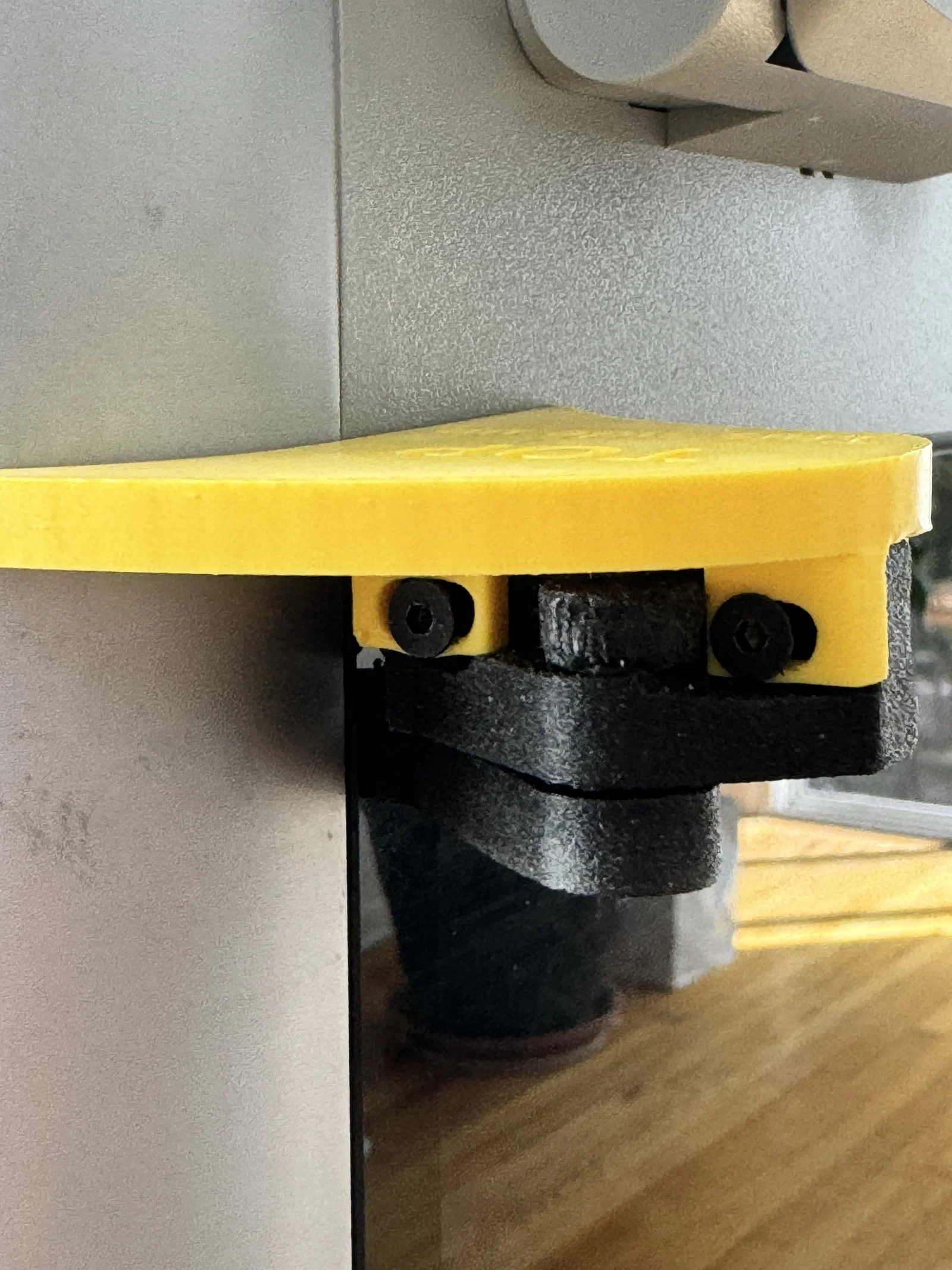

2. Bắt đầu với bản lề phía trên. Tháo hai con ốc ra, trượt phần mod phía trên vào. Sau đó dùng hai con ốc M3x12 để cố định lại.

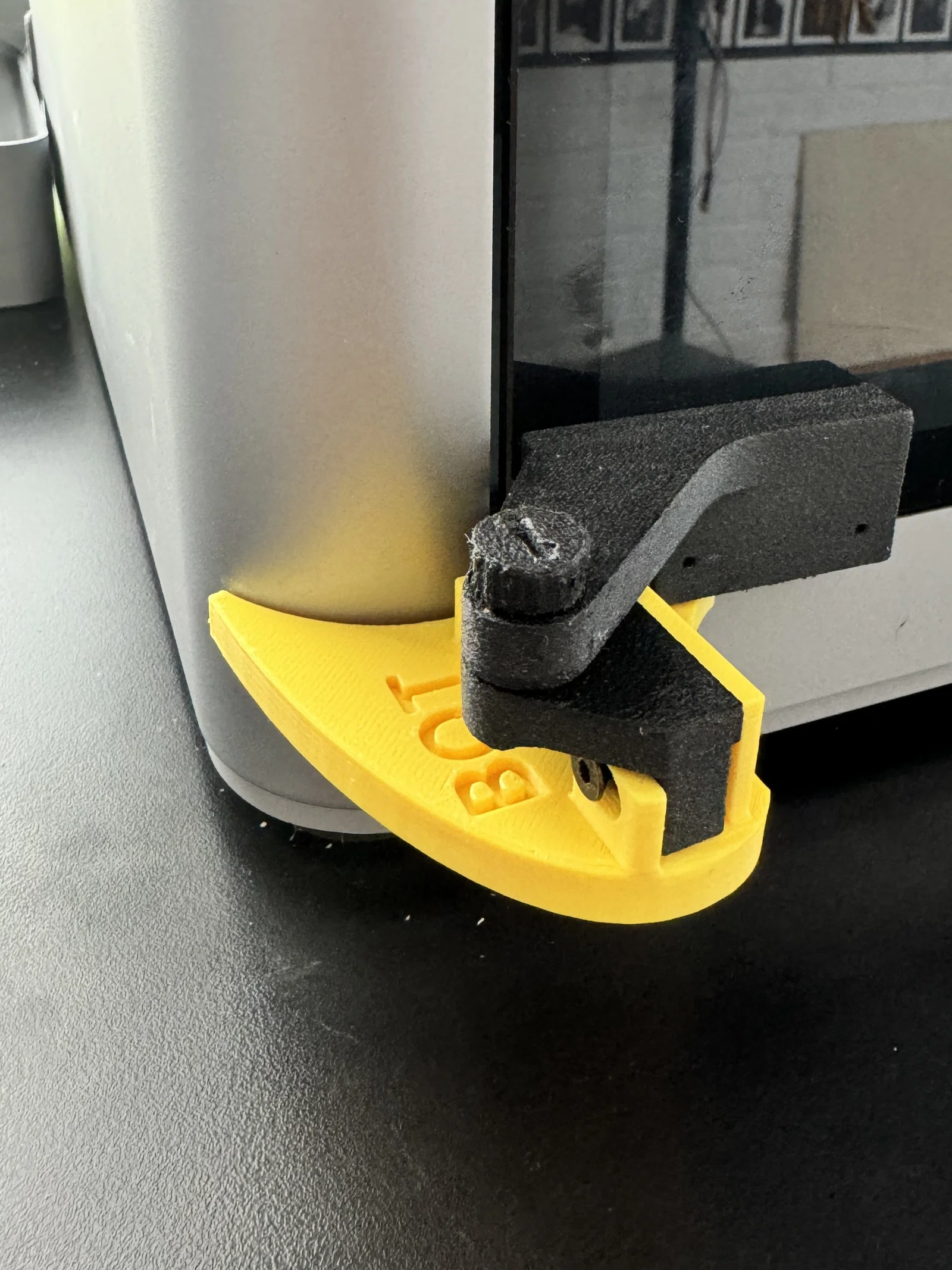

3. Lặp lại bước 2 cho bản lề phía dưới. Chú ý hướng lắp đặt như trong hình ảnh.

LƯU Ý Đừng vặn ốc quá chặt để đảm bảo bản mod hoạt động hiệu quả. Phần nhựa bên dưới ốc khá mỏng, không có nhiều khoảng trống. Cách này có thể chưa hoàn hảo nhưng đối với mình thì nó hoạt động rất tốt, hy vọng nó sẽ cho @jakadel thêm ý tưởng cho phiên bản tiếp theo. Rất mong nhận được phản hồi từ các bạn xem nó hiệu quả ra sao nhé.
