HangClip - Móc treo túi gập gọn đơn giản

HangClip

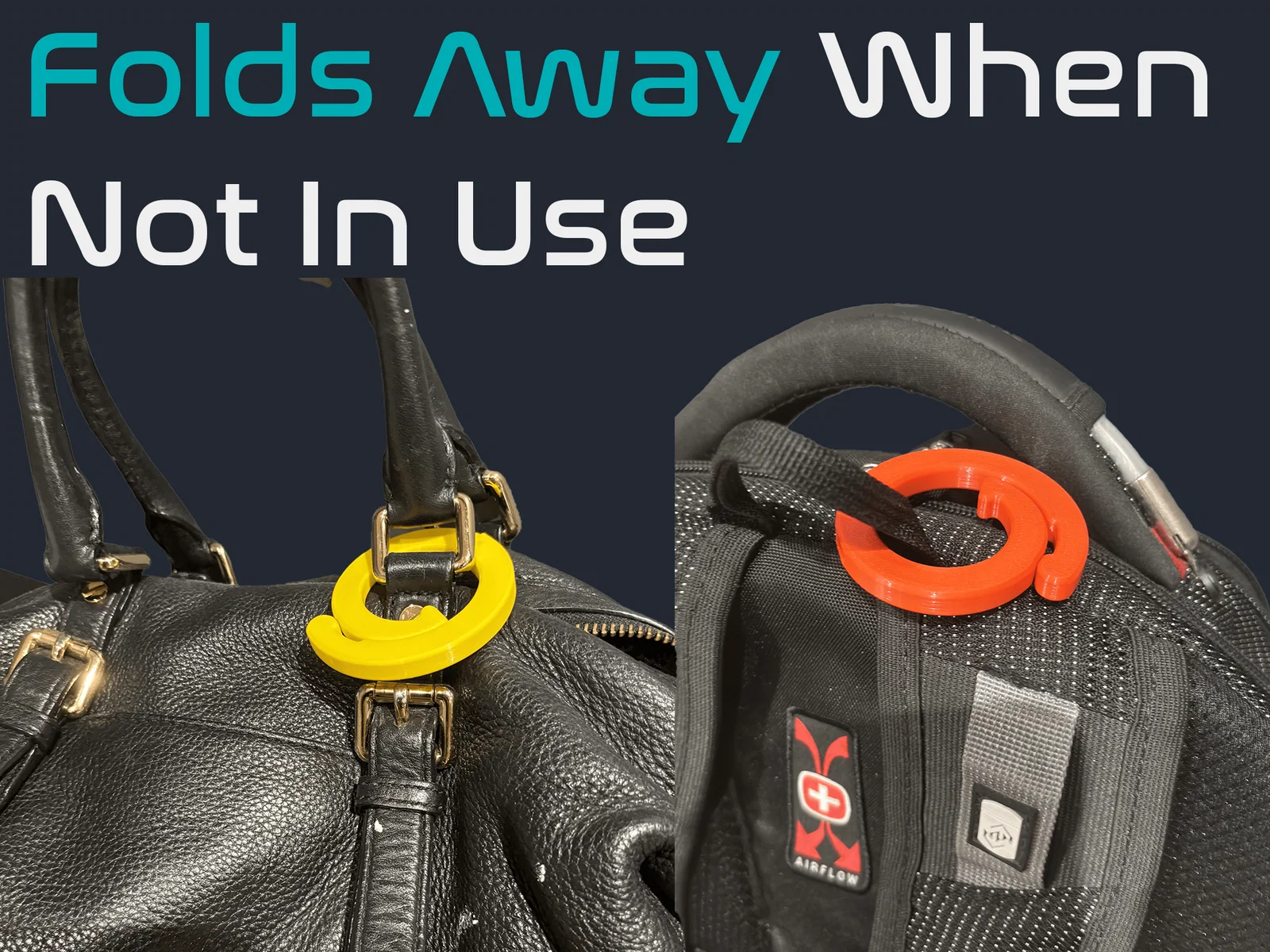

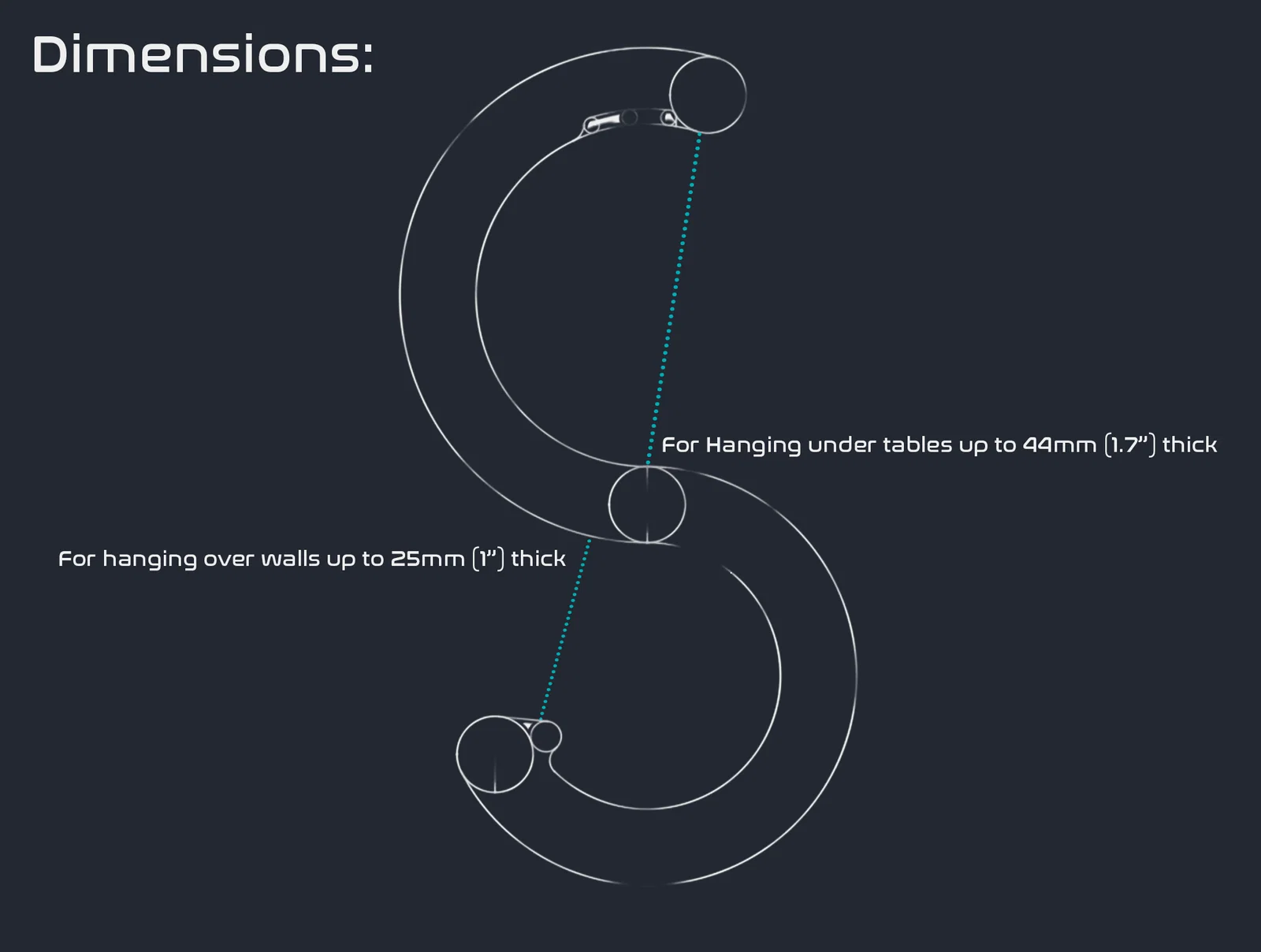

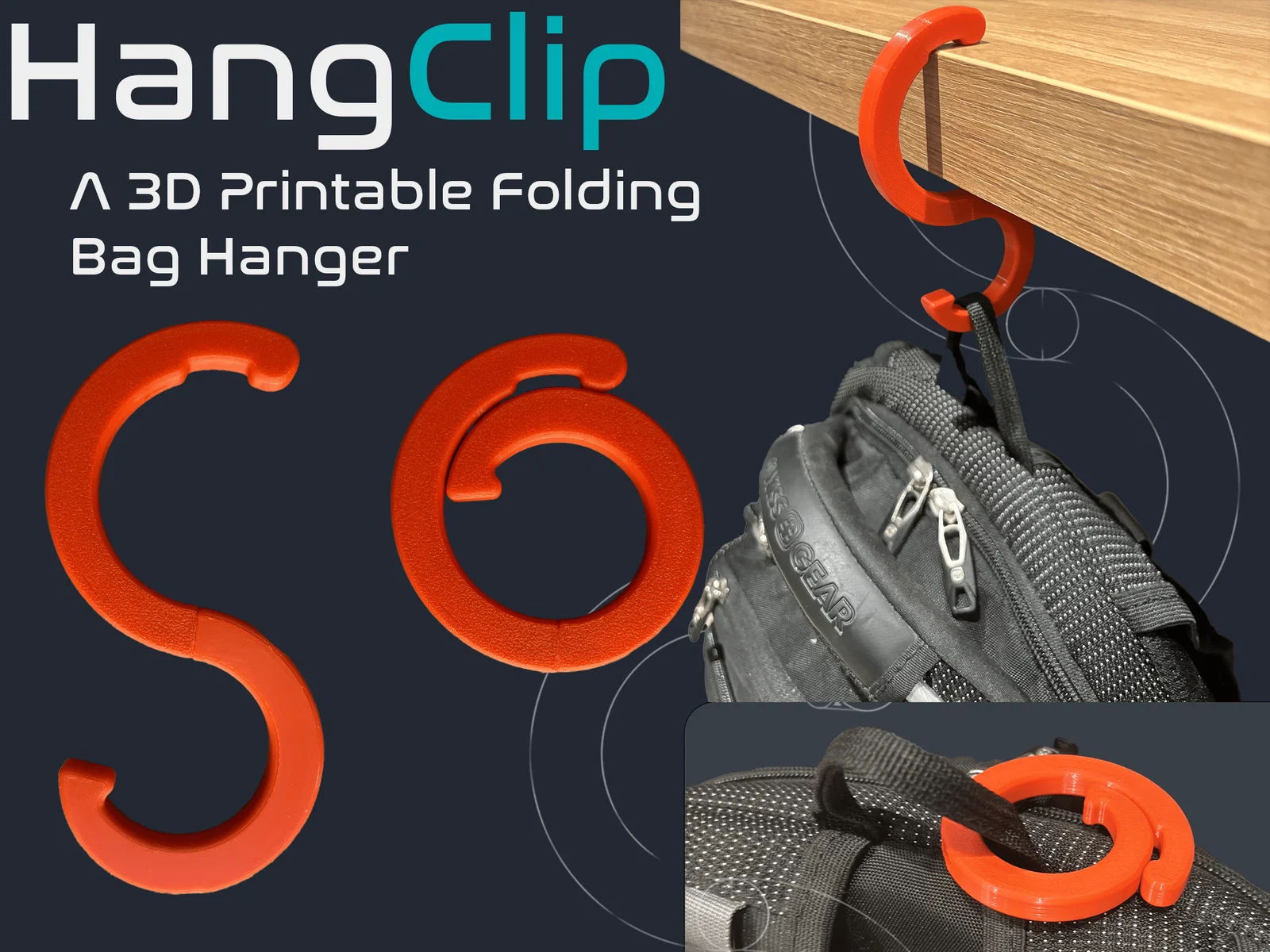

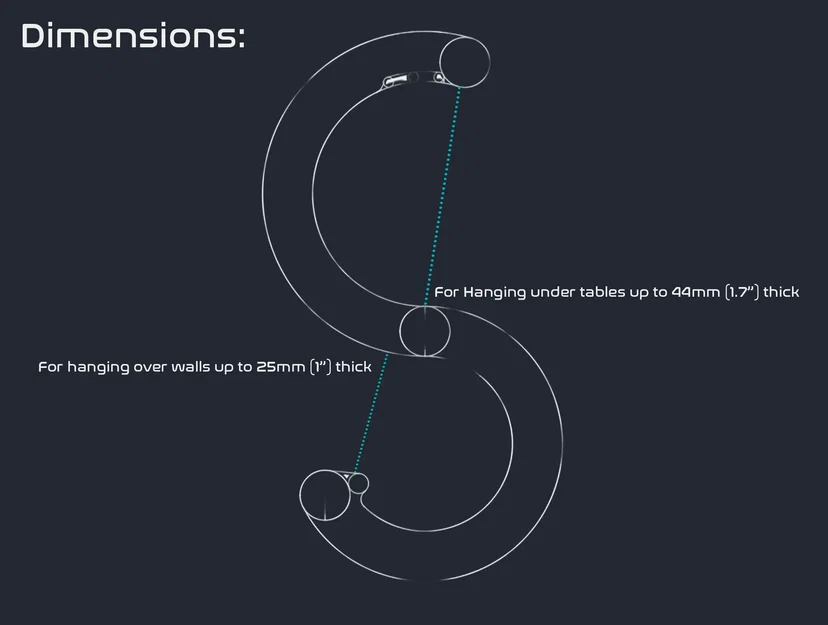

HangClip là một cái móc 3D-printed chắc chắn, gọn gàng, dạng low-profile, được thiết kế để treo túi của bạn lên cạnh bàn, vách ngăn nhà vệ sinh, hoặc dầm/xà. Khi không dùng, bạn có thể gập clip ôm quanh quai cầm của túi.

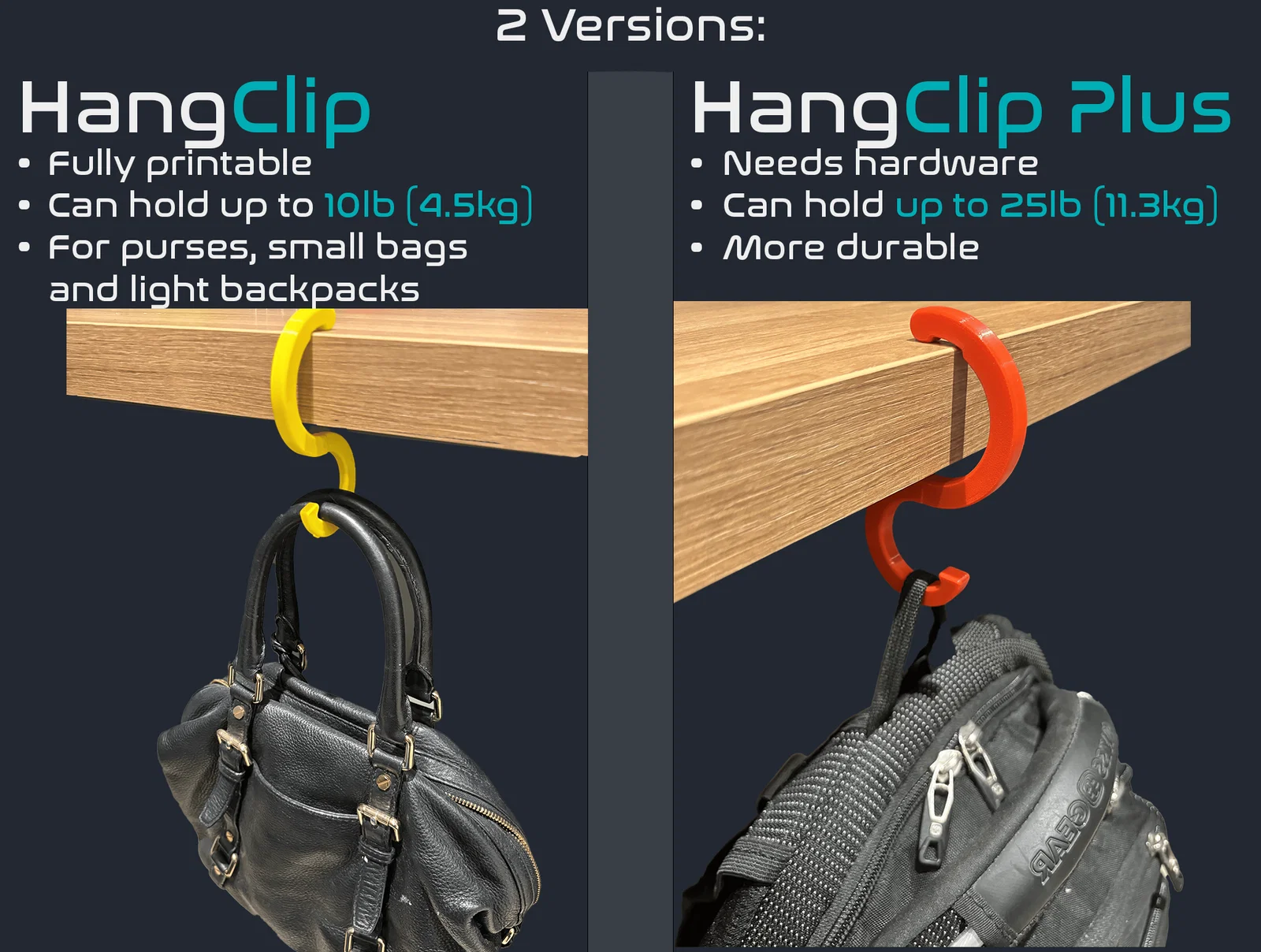

HangClip có hai phiên bản:

• HangClip: Bản tiêu chuẩn là hoàn toàn 3D printed—chỉ cần in hai nửa rồi bấm khớp lại với nhau (có thể sẽ khá khít!). Bản này dành cho túi xách, túi đeo chéo, ba lô nhỏ, hoặc bất kỳ túi/vật nào nặng tối đa 10lbs (4.5kg). Không cần supports!
• HangClip Plus: Bản Plus là HangClip chắc hơn và bền hơn. Bản này cần thêm phần cứng:
  • 1x M3x14mm Socket Head Cap Machine Screw
  • 1x M3 Self Locking Hex Nut*
  • Bản Plus được thiết kế để chịu tải nặng hơn, rất hợp cho ba lô lớn hoặc bất kỳ túi/vật nào nặng tối đa 25 pounds (11.3 kg). Nếu bạn đã có sẵn phần cứng, hoặc thấy bản tiêu chuẩn không đáp ứng được nhu cầu sử dụng của bạn, thì rất nên chọn bản này vì độ bền được cải thiện rõ so với bản tiêu chuẩn.
  • * Self Locking Hex Nut mà clip này thiết kế theo có kích thước: cao 3.9mm, rộng 5.4mm (mặt phẳng qua mặt phẳng), rộng 6mm (đỉnh qua đỉnh).

Lắp ráp

• Standard:
  • Có thể sẽ khá khít, vì thiết kế là như vậy
  •
• Plus:
  • Nhớ để ý chiều và hướng đặt của con nut!
  •

Thiết lập in khuyến nghị:

• Bản Standard:
  • Layer height 0.15mm
  • Infill 35% (mình dùng gyroid)
  • bật ironing cho bề mặt trên cùng
• Bản Plus:
  • Layer height 0.15mm
  • infill 60% (mình dùng gyroid)
  • 3 wall loops/perimeters
  • bật ironing cho bề mặt trên cùng

Ghi chú về nhựa:

Mình dùng PLA thường và PLA+ cho toàn bộ prototype và các bài test, và thấy độ bền là đủ. (Mình đã test bản Plus tới 40lbs và vẫn ổn, dù có bị giãn vĩnh viễn một chút).

Mình không khuyến nghị các loại PLA Matte/Silk hoặc những loại PLA thiên về “cosmetic” tương tự vì độ bám lớp (layer adhesion) kém hơn (theo kinh nghiệm của mình). Hiện mình cũng chưa test với các loại nhựa khác (ASA, PETG). Nếu bạn in HangClip bằng vật liệu khác, cân nhắc để lại một make nha!

Lưu ý: Với bản Plus, nhớ đảm bảo hai vách của rãnh đặt locknut song song với một cạnh của build plate; nếu rãnh bị đặt xéo thì sẽ khó nhét nut vào hơn.
