Hệ thống lọc nâng cao: Ống xả chỉnh hướng (v3) cho Original Prusa Enclosure

Mình remix lại bộ Advanced Filtration System Add-on Printable Parts để thêm hệ thống ống dẫn (ducting) và ống xả (exhaust) có thể xoay hướng dễ dàng, giúp điều hướng luồng gió vào hoặc ra khỏi enclosure.

Tính năng

• Dễ in và dễ lắp ráp

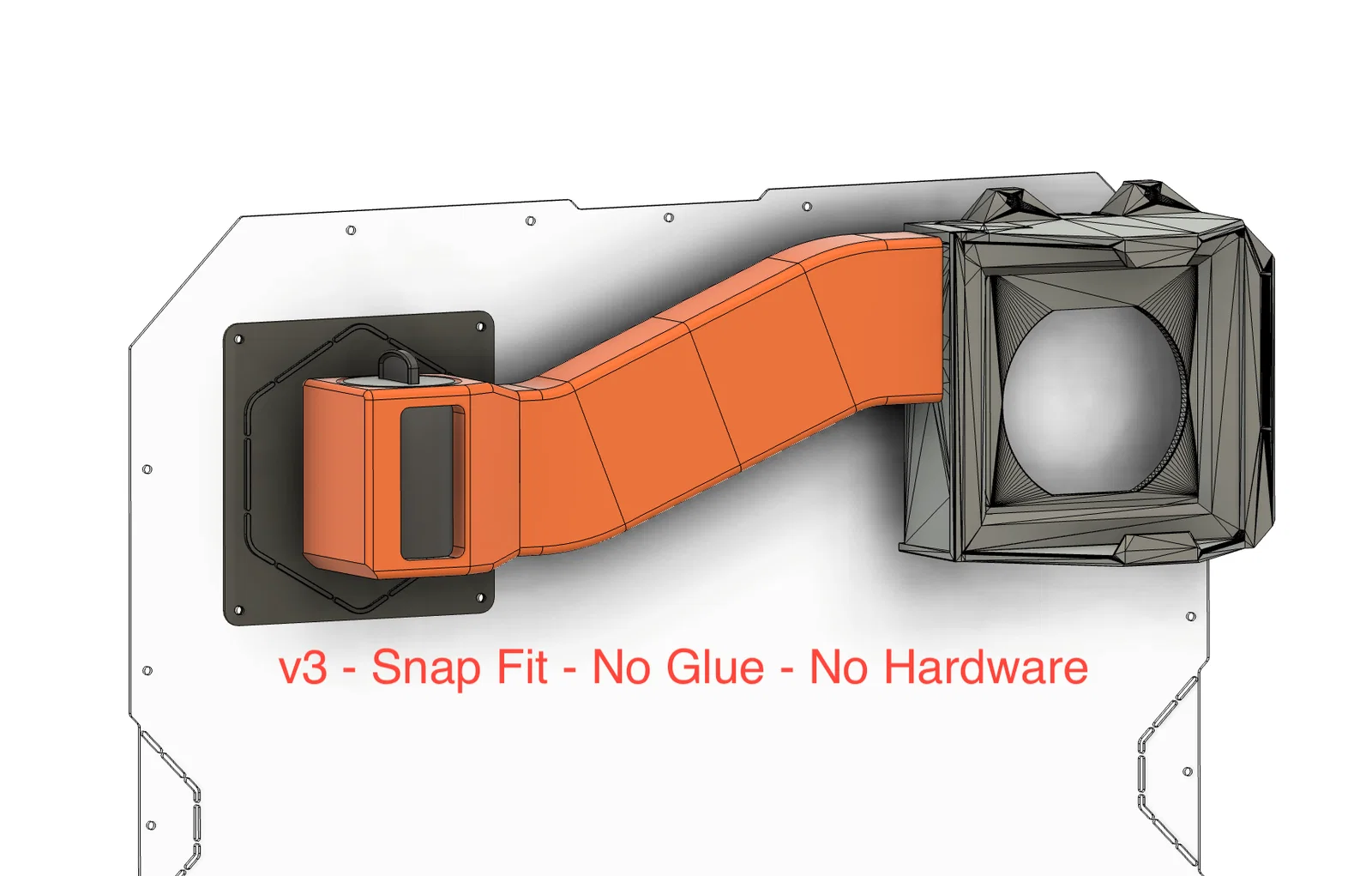

  • Tất cả chi tiết in là kiểu Snap Fit lắp khớp với nhau
    • Không cần keo Super Glue hay phần cứng (hardware)
  • Dùng 4 đinh tán nylon (nylon rivets) để cố định exhaust_cover vào tấm acrylic phía sau
    • Dùng các đinh tán nylon dự phòng đi kèm Original Prusa Enclosure
• Ống xả có thể xoay hướng dễ dàng để điều hướng luồng gió vào hoặc ra khỏi enclosure
  • Giúp enclosure mát hơn khi in PLA (khoảng 24.9°) hoặc PETG (26.9°)
  • Giữ enclosure ấm khi in ABS hoặc ASA
• Đường ống gần như thẳng và airflow tốt hơn
  • Cần in thêm một bản remix của Advanced Filtration System Add-on

Lưu ý

• Độ khít rất cao, nên máy in và thiết lập filament của bạn phải được cân chỉnh thật chuẩn
  • Cho an toàn, bạn nên in và thử lắp seg0 và seg1 trước khi in toàn bộ các phần
• Mẫu này hiện chưa được test in đầy đủ, nên nếu bạn gặp vấn đề gì thì báo mình biết nha

Nếu bạn thích mẫu này

• Nhớ đăng make trên Printables và/hoặc Social Media

Lời cảm ơn đặc biệt

• Cảm ơn đặc biệt tới Vespercorp và Pseudo
  • Nếu không có sự hợp tác của họ thì mẫu này đã không thể ra đời

Thiết lập in (Print settings)

• Print settings: Default 0.20mm STRUCTURAL
• Printer: Original Prusa MK4 Input Shaper 0.4 nozzle
• Filament: Generic PETG
• Perimeters: 2~3
• Support: None
• Brim: None
• Infill: 15%
• exhaust
  • Supports: Support on build plate only
  • Support style: Organic
• duct_seg
  • seg0
    • Chỉ dùng Inner Brim nếu first layer của bạn không ngon hoặc bám bàn kém
  • seg(1,2,3,4)
    • Khuyến nghị dùng Brim nếu first layer của bạn không ngon hoặc bám bàn kém
  • seg5
    • Có, bắt buộc phải dùng Brim
  • seg6
    • Không cần Brim
