SFA Shell Caddy để nạp doubles khi thi đấu

SFA Shell Caddy để nạp doubles trong thi đấu bắn shotgun.

Cập nhật 29/12/2023 - Đã thêm file STL end stop…

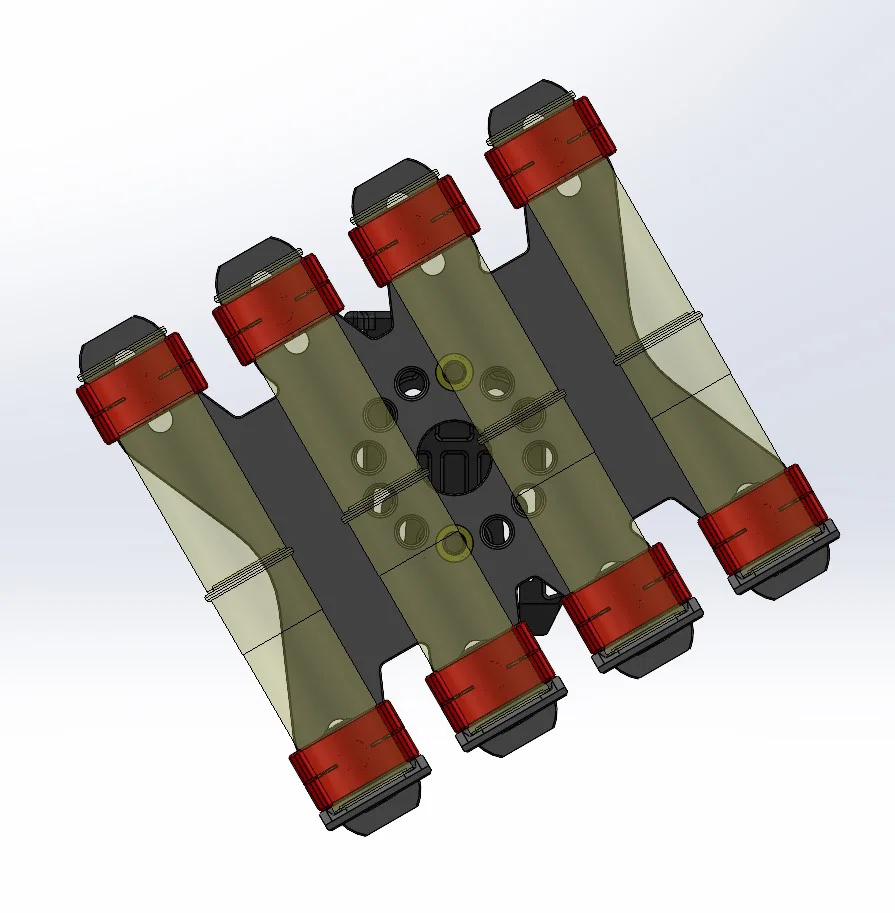

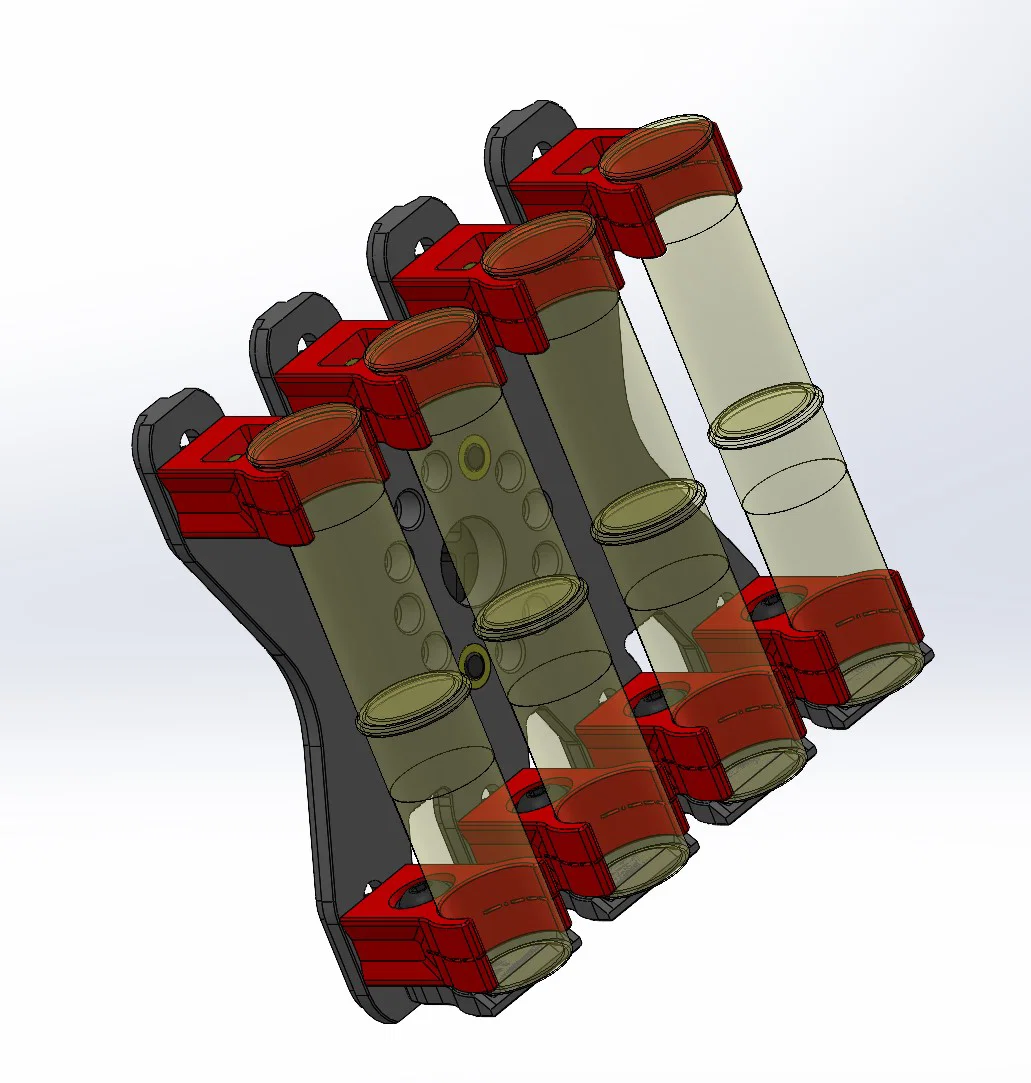

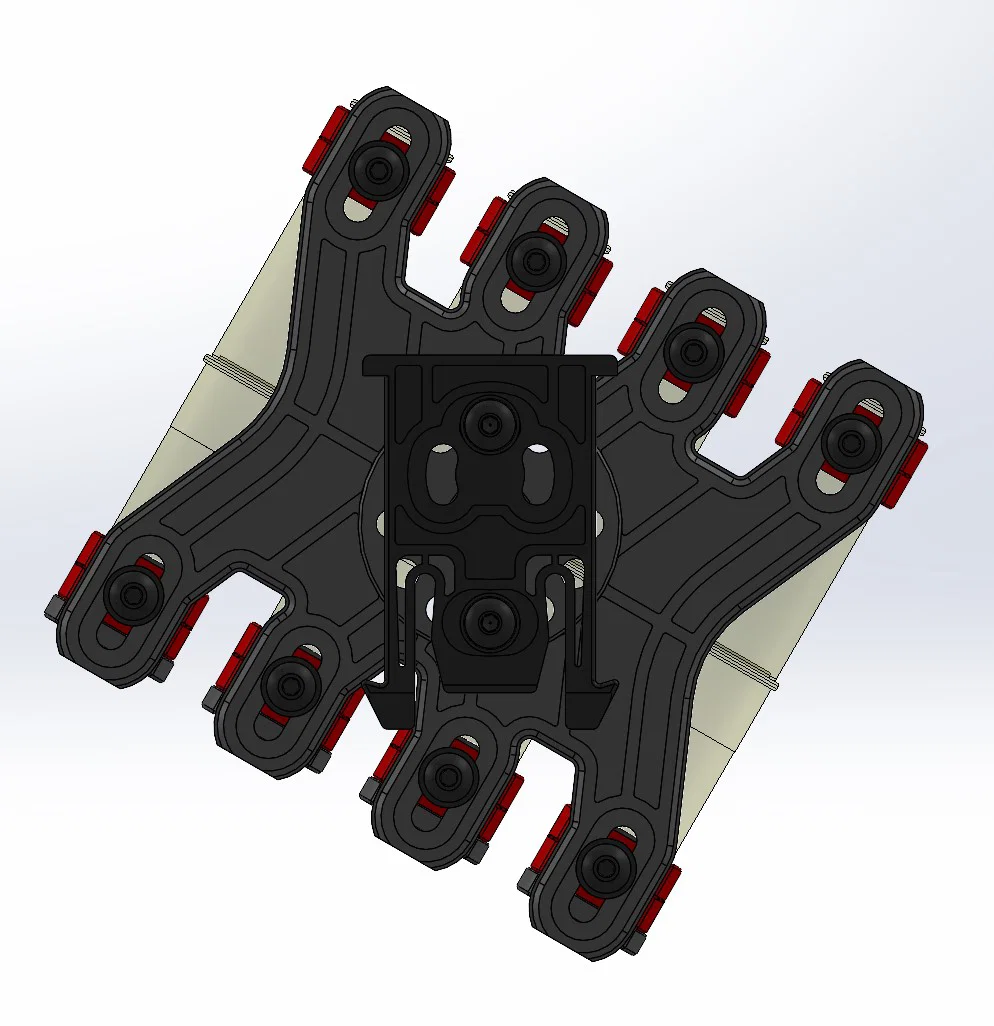

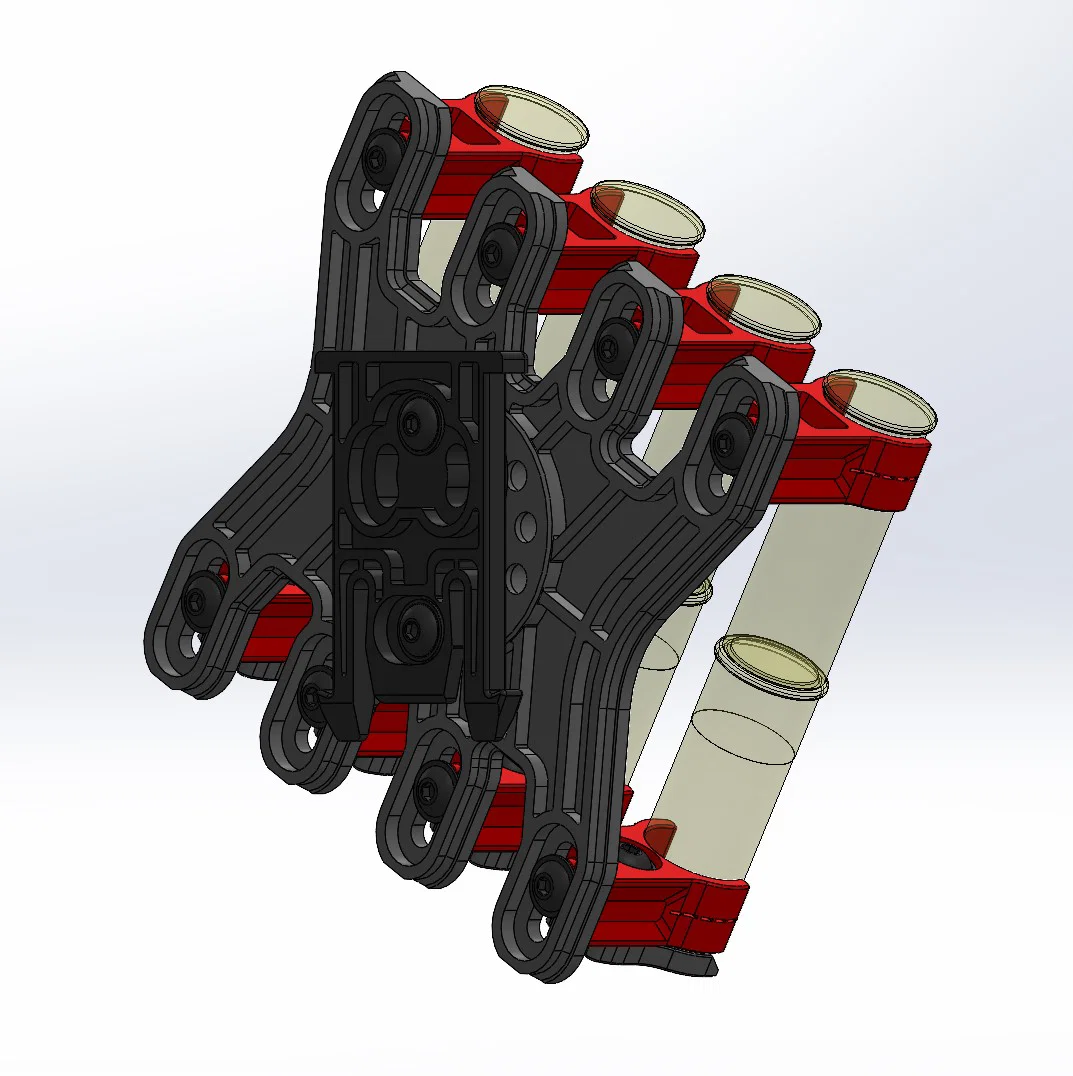

Mẫu này dùng thiết kế back plate dạng một tấm duy nhất và các alignment tabs trên clips để canh cho dễ, setup nhanh và chỉnh cũng tiện. Có 12 lỗ bắt cho ELS fork hoặc Tek-Lok Mount để bạn canh được mọi góc mong muốn, dù gắn bên trái hay bên phải. Ngàm bắt clip dạng rãnh (slotted) cho phép chỉnh để kẹp “vừa tay” với nhiều loại vỏ đạn khác nhau. Hai đầu back plate có phần khoét dạng “V” để kéo phát đầu dễ hơn. Ý tưởng clip vẫn như bản trước với thiết kế double retention giúp giữ chắc hơn mấy vỏ low brass không đồng đều (giờ là thiết kế 1 mảnh!). Hình học của end stop chỉ chạm tối đa tới đường tâm của vỏ đạn, mục đích để kéo nhanh hơn nếu bạn dùng kiểu xoay cổ tay rồi kéo, thay vì chỉ kéo thẳng.

Tùy chọn cấu hình - 4x2, 3x2 và 2x2 - vì ai cũng biết trước khi ra match thì mình không chắc phải chuẩn bị gì ngoài số lượng round. Các back plate này được thiết kế với khoảng cách giữa các vỏ đạn khi nạp vào khoảng 5/8". Kích thước này là mức “vừa đủ” khá ổn. Nhưng nếu bạn tay “ngón xúc xích” hoặc ngón nhỏ xíu thì cứ nhắn, mình có thể gửi các file back plate .stl với khoảng cách vỏ đạn phù hợp hơn cho trường hợp của bạn.

Ghi chú in (Print Notes)

• Tất cả file được thiết kế để in với nozzle 0.6 và layer height 0.3 bằng PETG. Mình chỉ dùng PolyMaker PETG và thấy rất ngon. Nếu bạn chưa có nozzle 0.6 thì mình khuyên nên sắm để tiết kiệm thời gian in, nhưng 0.4 / 0.2 vẫn in được (chỉ là lâu hơn). Tăng Wall count dày là bắt buộc để đủ cứng! Của mình để 3mm
• Với mấy back plate lớn như vầy, bạn nhớ đảm bảo bed adhesion và setting in đã DIALED in kỹ để tránh bị nhấc góc.
• Không cần supports cho back plate, Clip 1 hoặc end stops.
• ELS style fork và Clip 2 thì cần supports.

Cho bộ 4x2 bạn sẽ cần

• (1) 4x2 back plate
• (4) Clip 1
• (4) Clip 2
• (4) End Stop
• (14) M5 x 5.8 x 7.1 threaded brass inserts
• (6) M5 x 16 socket head screws
• (8) M5 x 10 (hoặc 12) socket head screws

Cho bộ 3x2 bạn sẽ cần

• (1) 3x2 back plate
• (3) Clip 1
• (3) Clip 2
• (3) End Stop
• (11) M5 x 5.8 x 7.1 threaded brass inserts
• (5) M5 x 16 socket head screws
• (6) M5 x 10 (hoặc 12) socket head screws

Cho bộ 2x2 bạn sẽ cần

• (1) 2x2 back plate
• (2) Clip 1
• (2) Clip 2
• (2) End Stop
• (8) M5 x 5.8 x 7.1 threaded brass inserts
• (4) M5 x 16 socket head screws
• (4) M5 x 10 (hoặc 12) socket head screws

Dụng cụ -

• (1) Long đền phẳng ¼ (OD lớn hơn loại Metric)
• Dao hobby
• Lục giác 3mm

Lắp ráp -

• Gỡ vật liệu support khỏi các clips

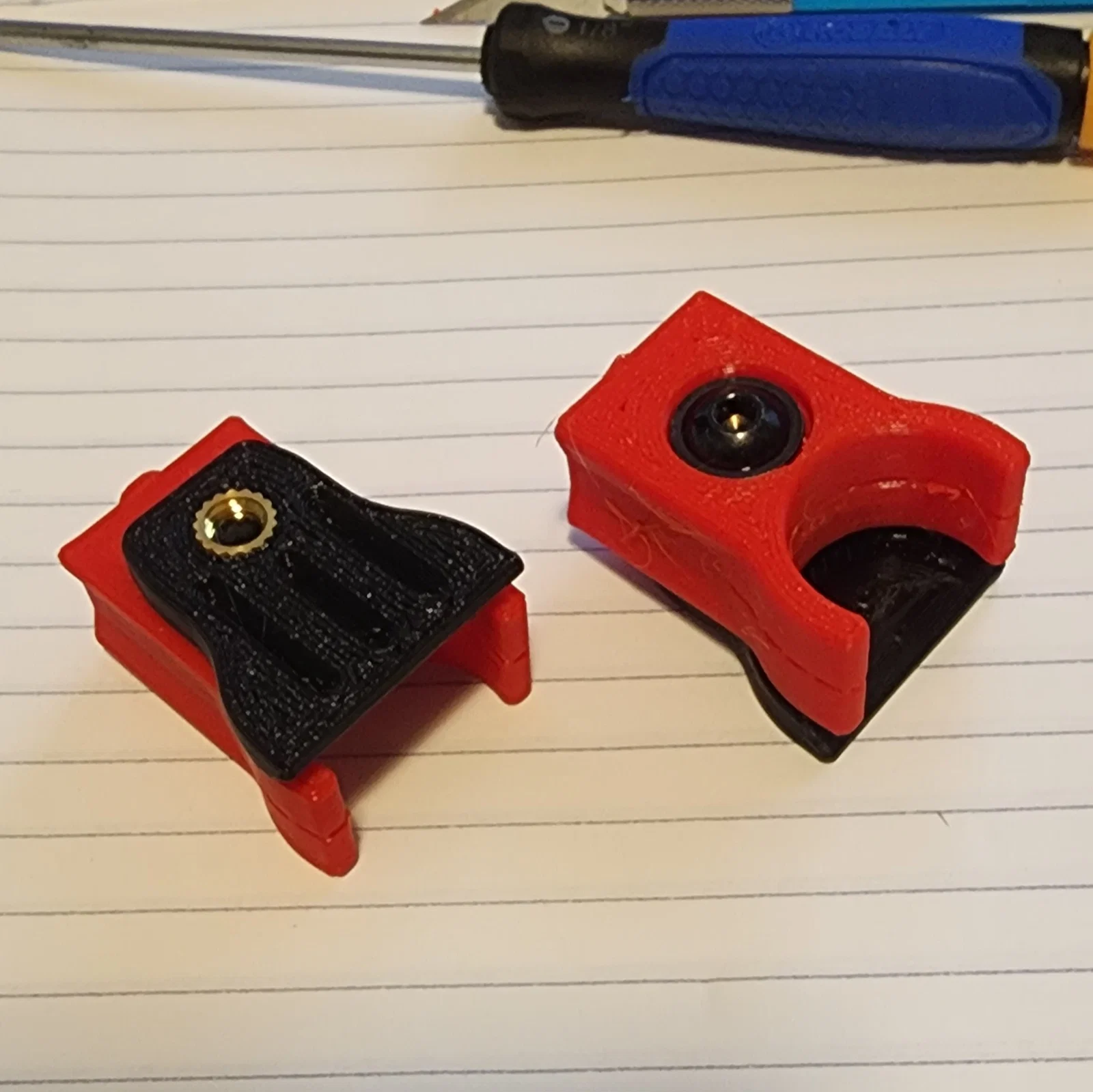

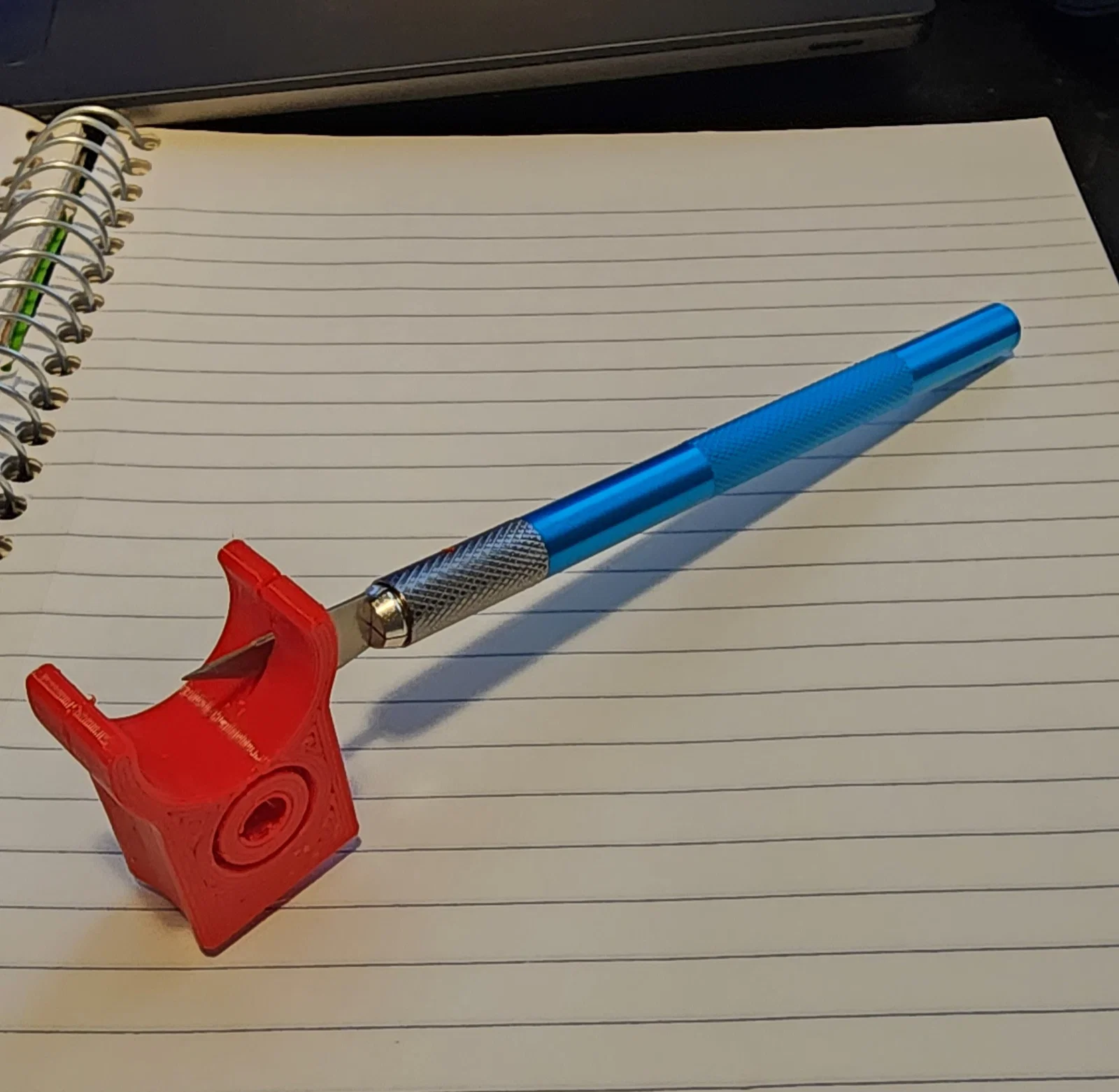

• Cắt phần support tích hợp giữa các ngàm giữ của clip. Xem hình. Sẽ còn sót lại một ít support bên trong, không sao hết. Nếu bạn rảnh thì lấy ra cũng được; không thì miễn nó tách ra là ok.

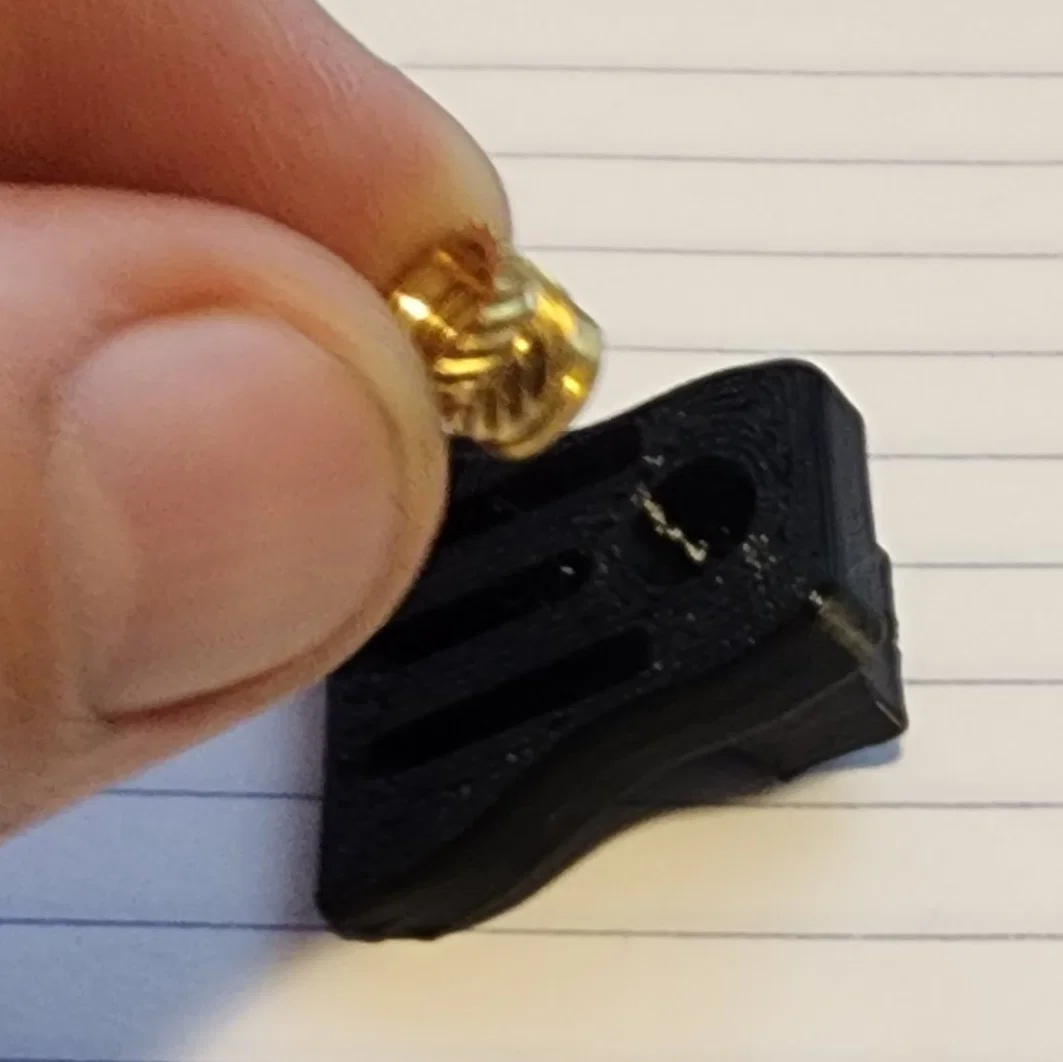

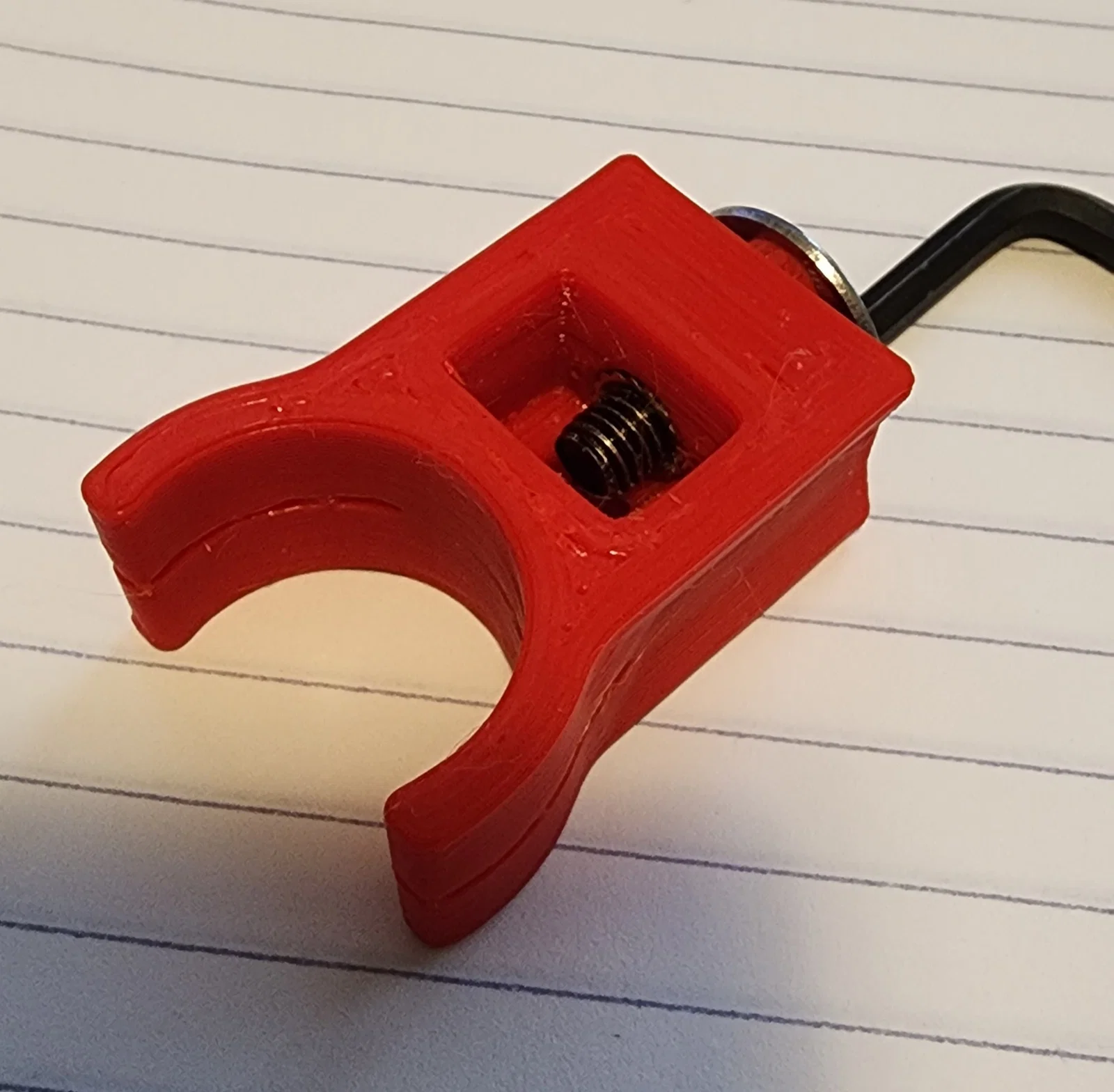

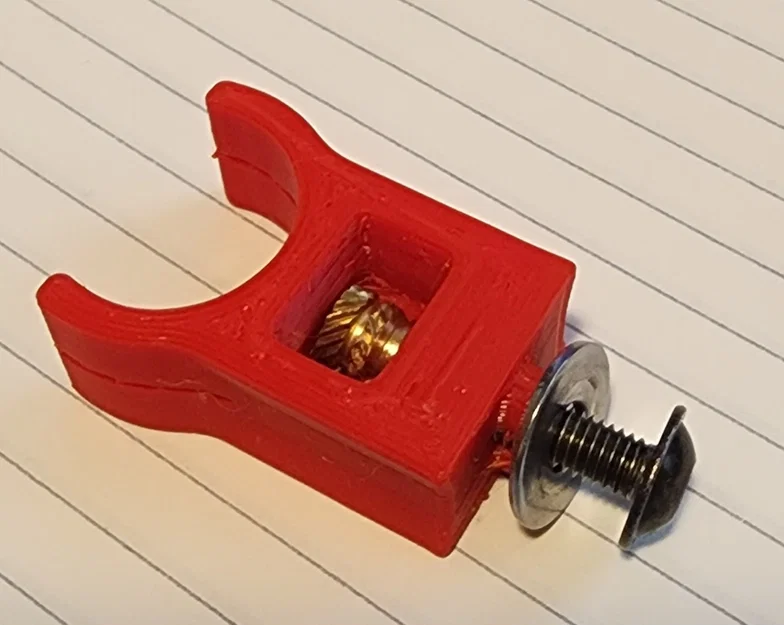

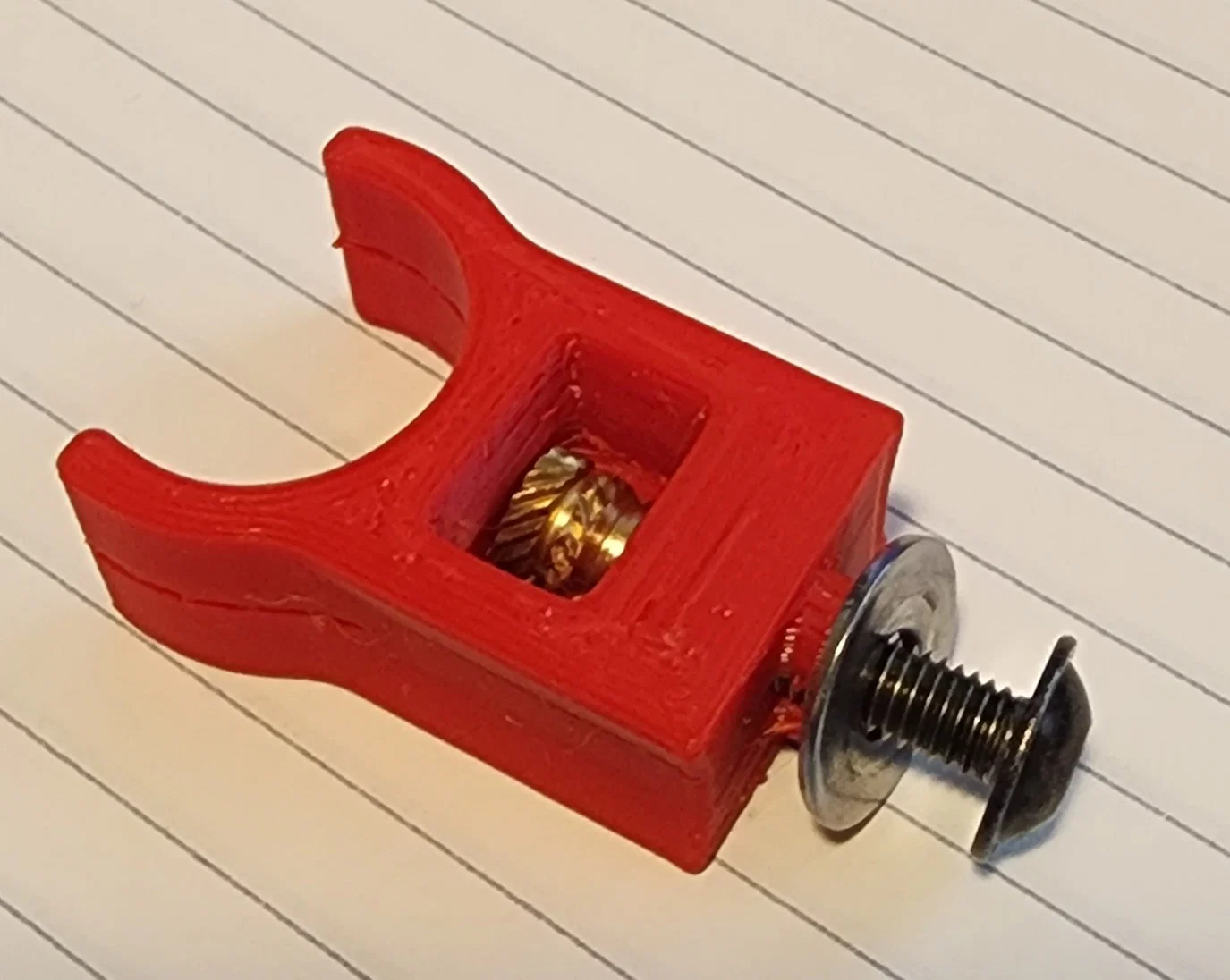

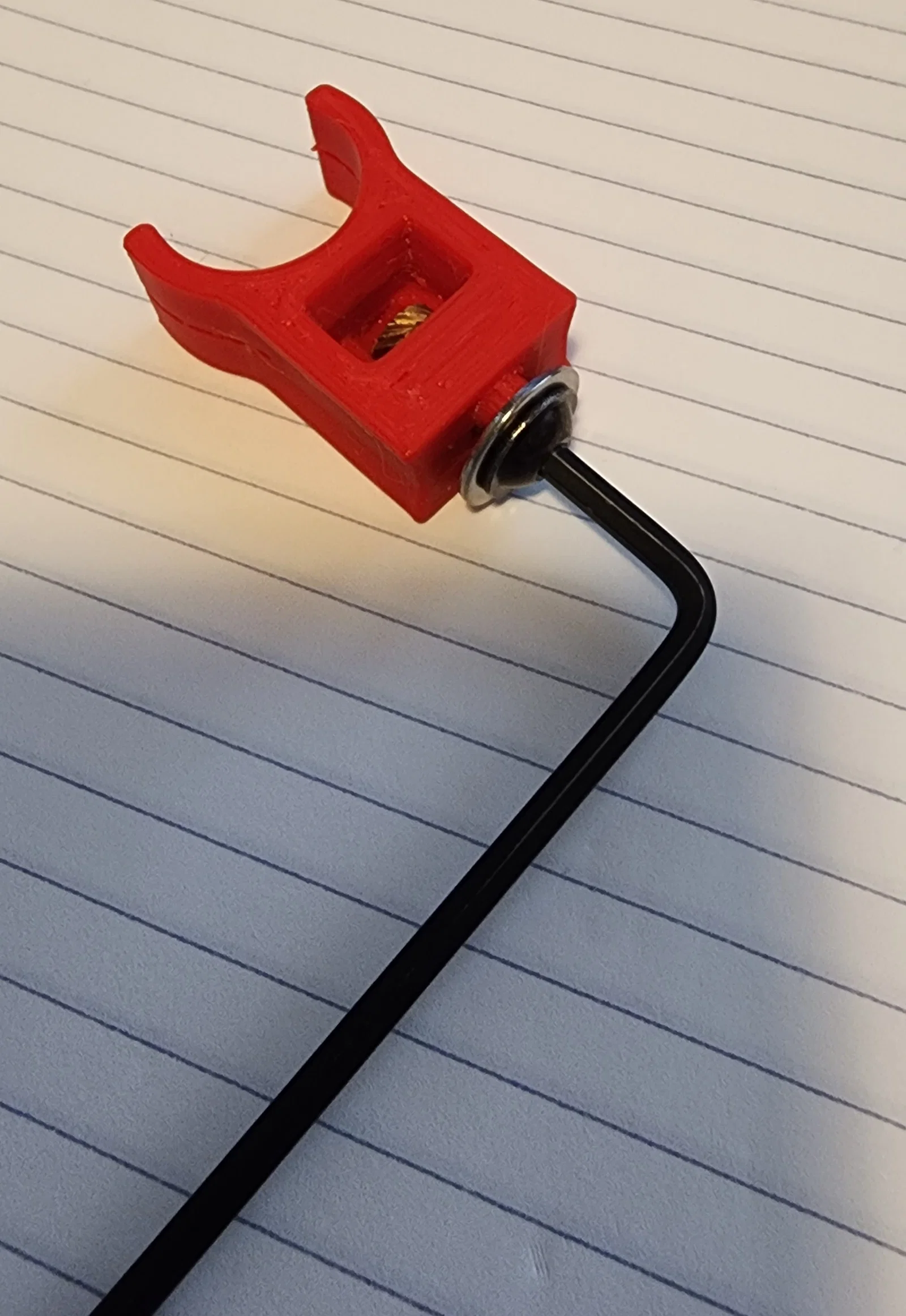

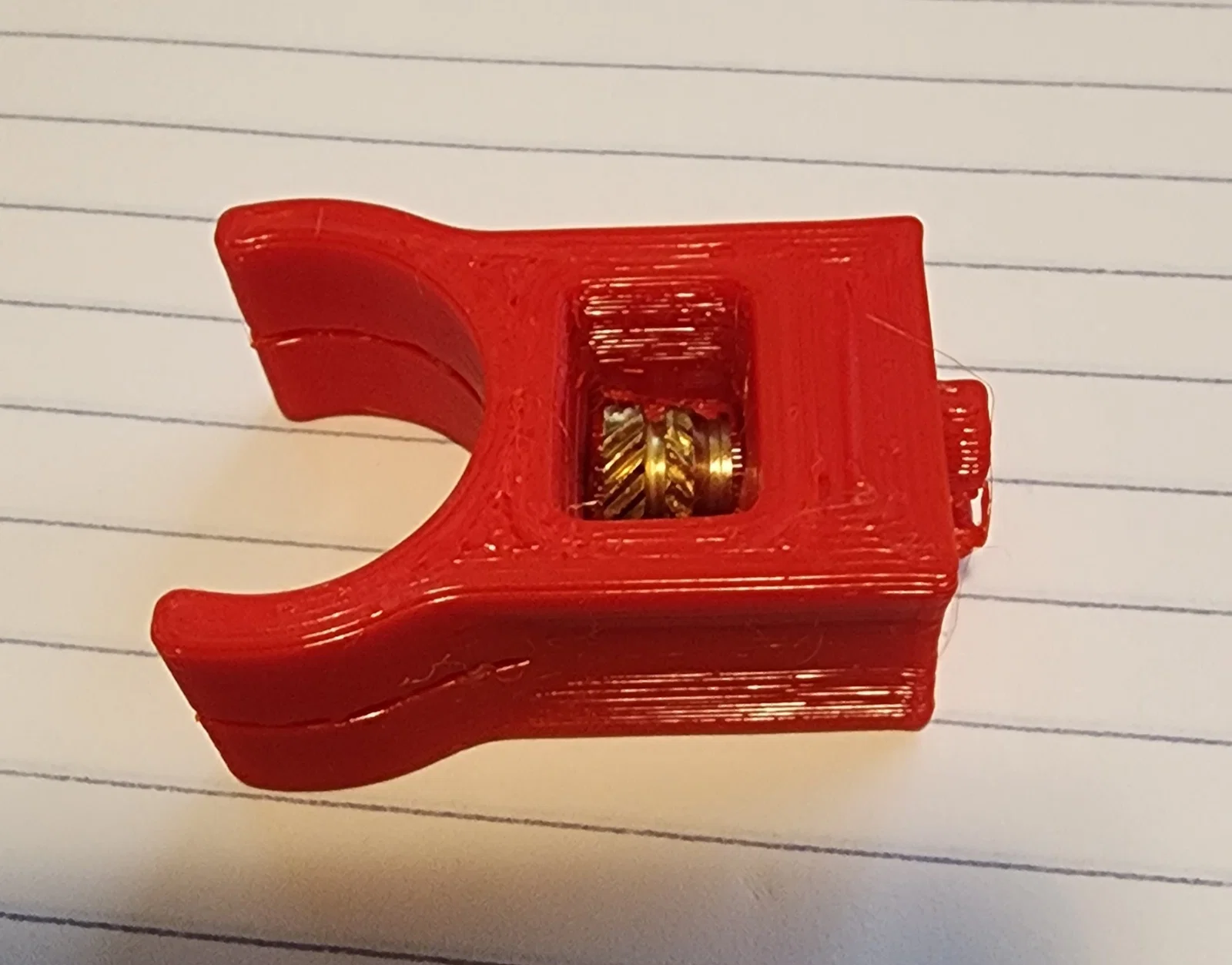

• Đặt brass insert vào vị trí khoét sẵn, với đầu vát (taper) hướng về phía mặt gắn như trong hình. Lắp long đền phẳng vào con ốc, rồi dùng ốc + lục giác để kéo insert vào đúng vị trí cuối. Bạn cứ kéo cho tới khi cảm nhận rõ ràng lực siết/ren tăng khác hẳn. Hoặc bạn có thể siết vào rồi tháo ra kiểm tra vài lần cho tới khi đầu insert chạm vào gờ (lip) trong lỗ. Làm vậy cho tất cả Clips. Xem hình.

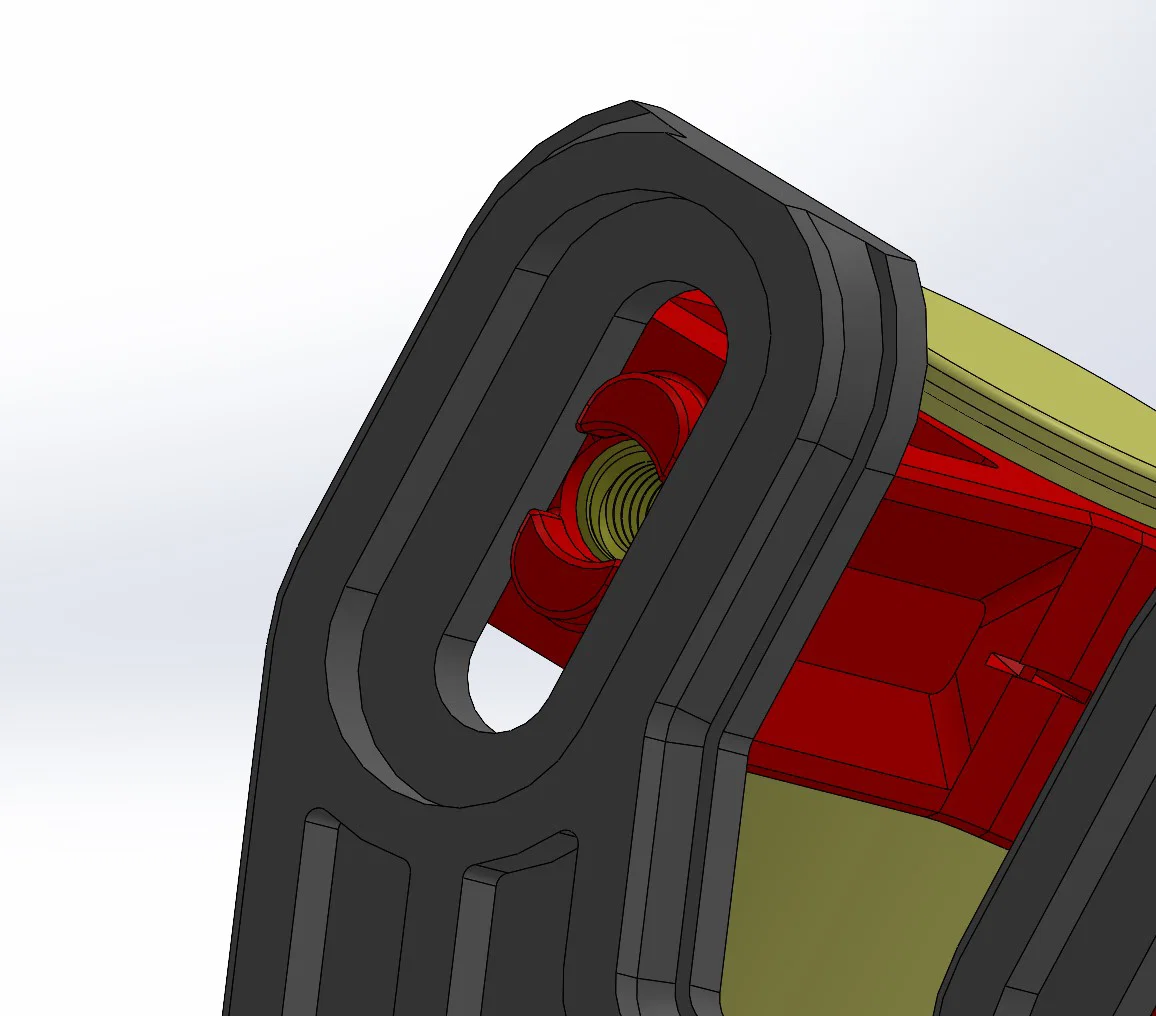

• Đặt insert vào lỗ của back stop từ phía dưới, với đầu vát đưa vào trước, hướng lên trên. Mình khuyên nên set bằng nhiệt để tăng bám dính giữa các lớp. Đừng ép sâu hơn mức flush.

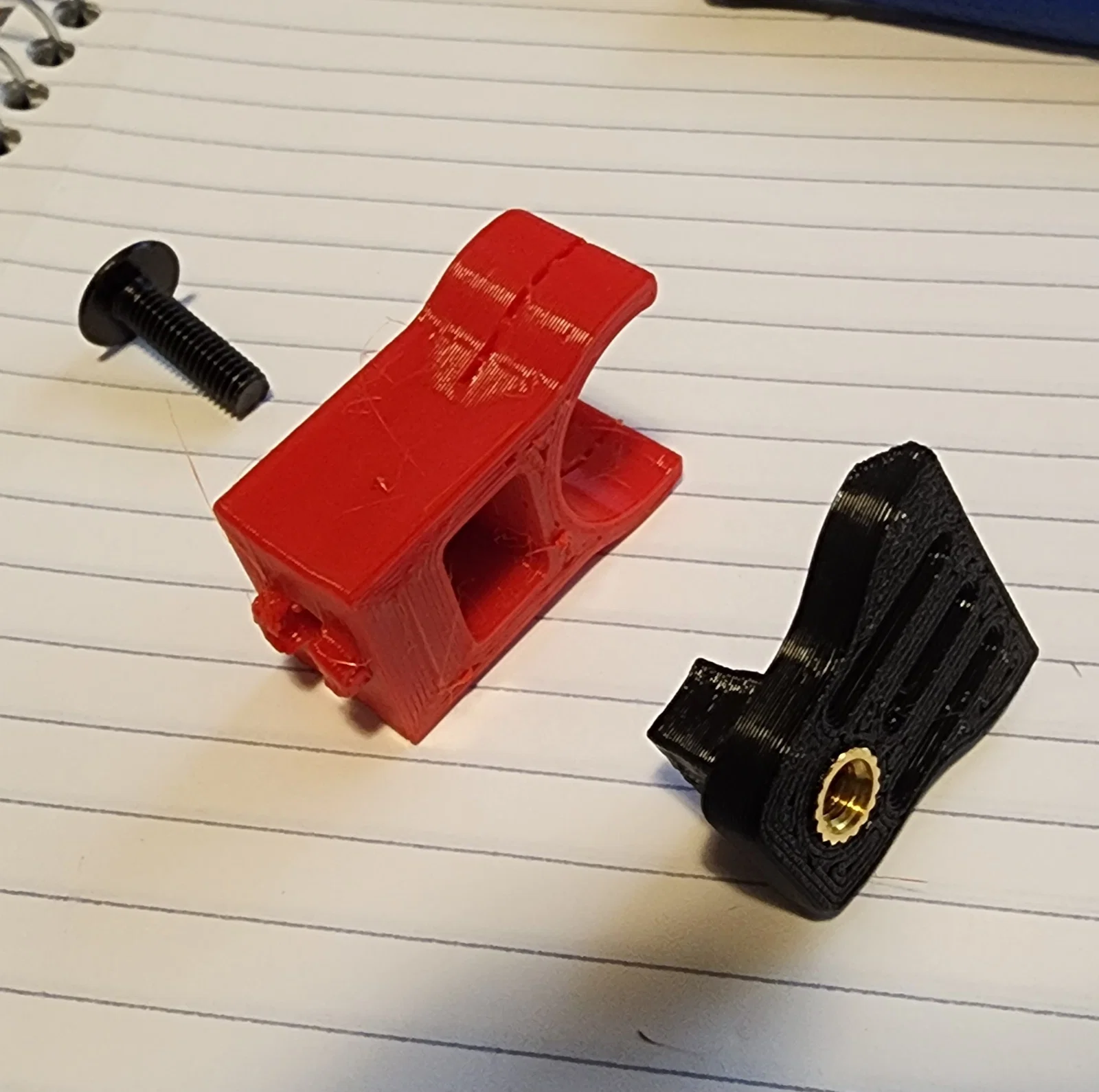

• Lắp các back stops vào Clip 2 bằng ốc M5 x 16
• Dùng ốc M5x10/12, gắn tất cả clips lên back plate, chỉnh theo vỏ đạn của bạn, rồi nạp thử.
• Ướm cả cụm lên vị trí bạn muốn gắn trên belt để chọn lỗ bắt phù hợp. Lắp các inserts đó bằng nhiệt.
• Gắn ELS. Nếu dùng ELS của mình thì mình gợi ý dùng ốc 16mm. Nếu dùng ELS “xịn” (real ELS) thì dùng ốc 12mm.
• Giờ đi nạp đạn cho nhanh thôi!!

Nhớ up MAKES nha! Mình thích coi mọi người phối màu với chọn vật liệu kiểu gì. Với lại nếu có góp ý thì cho mình xin luôn!
