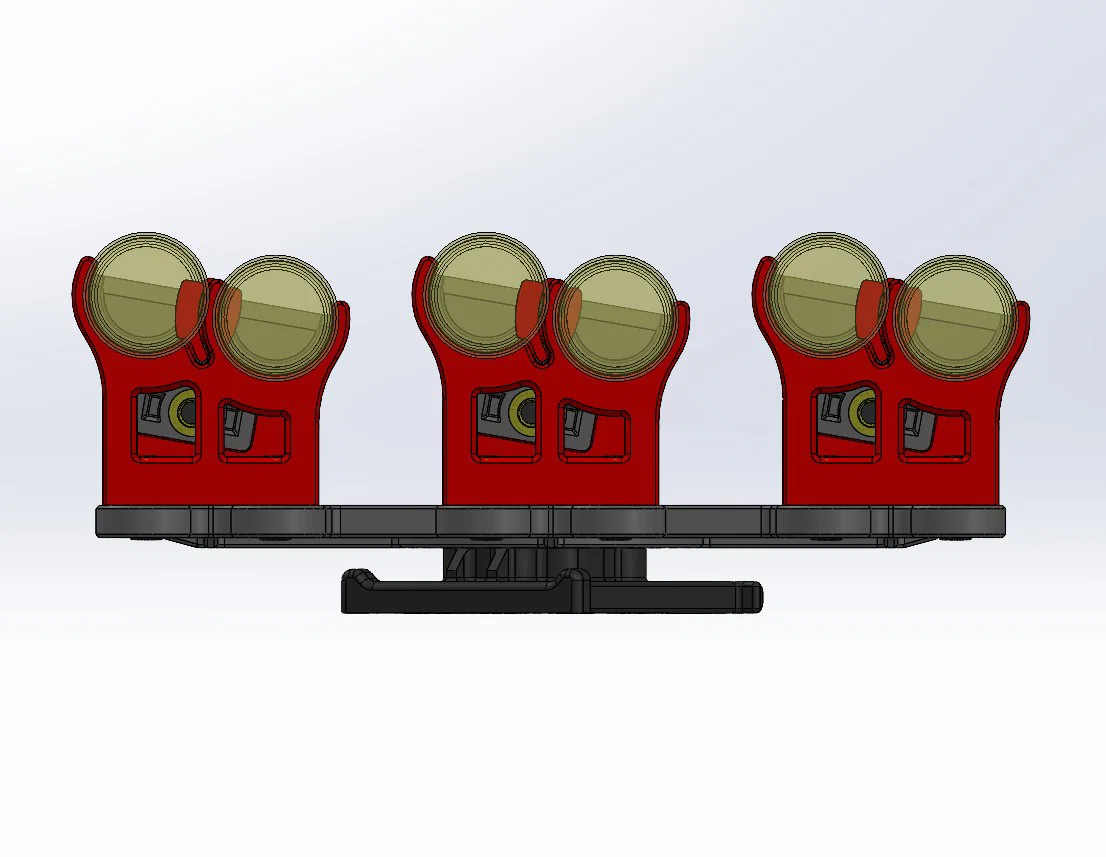

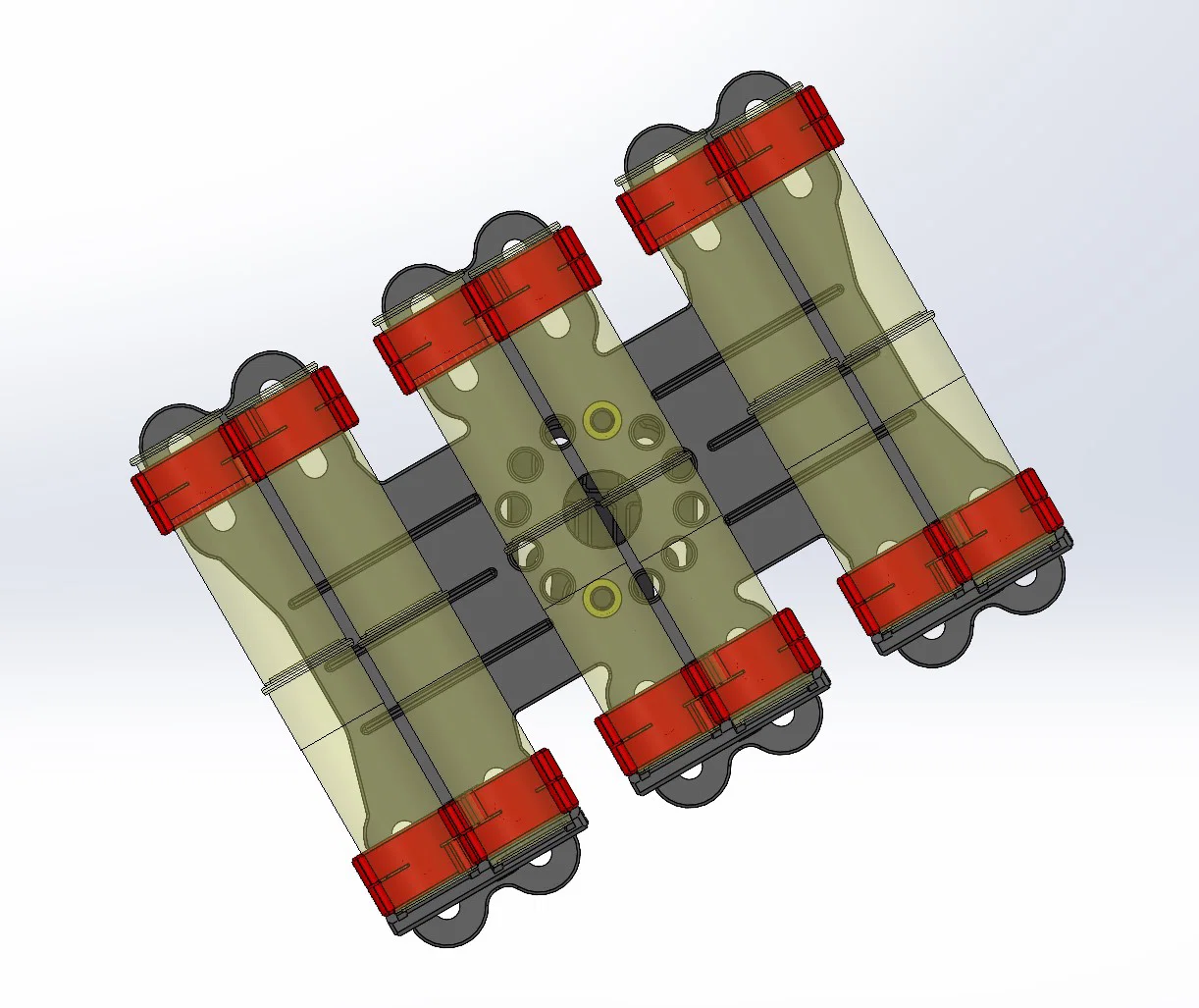

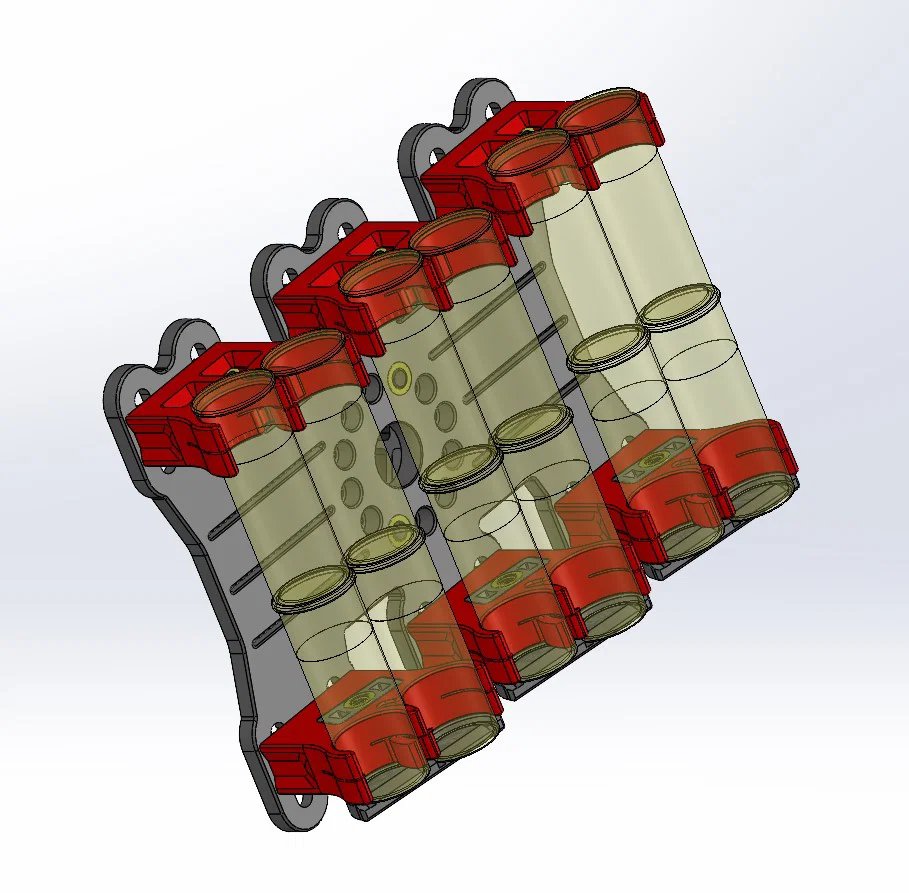

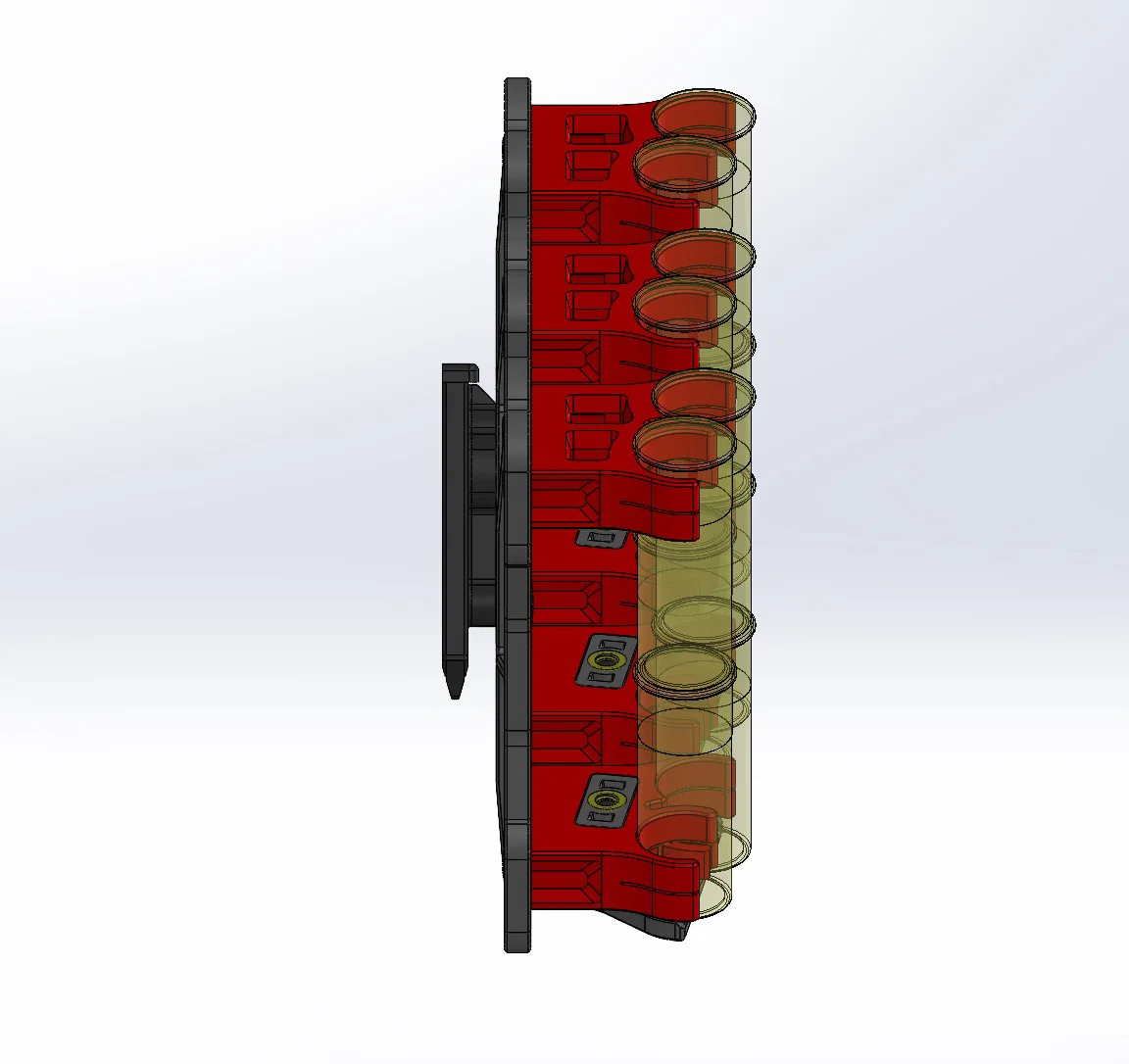

SFAv2 3x4 Shell Caddy 12ga Quad Load 3 Gun

Phiên bản 2 của mẫu Shell Caddy nguyên bản của mình

Thiết kế dành cho hệ mount ELS và Tek-Lok

Có thể cũng vừa với một số hệ khác nếu khoảng cách lỗ (hole pitch) là 1.5"

Góc kéo (grab angle) 10° cho từng cụm vỏ đạn

Bổ sung thêm tuỳ chọn và cấu hình lắp đặt

Các chi tiết mới vẫn dùng được với mount cũ; nếu bạn đang có bản gốc thì chỉ cần nâng cấp clips và back stops là xong!!

Bản redesign này nhằm -

• Làm cho các chi tiết dùng được cho cả tay trái và tay phải
• Thêm nhiều tuỳ chọn mount hơn
• Đơn giản hoá phiên bản cũ
• Ít phần cứng (hardware) hơn
• Giảm thời gian in và vật liệu
• Dễ lắp ráp hơn
• Có thể dùng gần như toàn bộ các chi tiết giống nhau nếu bạn muốn đổi từ strong hand sang weak hand
• Cải thiện độ giữ vỏ (shell retention) và kéo rút dễ hơn
• Giữ khả năng tương thích với phiên bản gốc để có thêm nhiều tuỳ chọn
• Hỗ trợ vỏ dài hơn

Bạn sẽ cần -

(1) 3x4 Back Plate

(3) Clip 1

(3) Clip 2

(3) End Stop Plug

(3) End Stops - Left hoặc Right tuỳ theo bạn gắn bên nào.

(17) Threaded Inserts - Chỉ dùng insert M5x5.8x7.1mm, loại dài hơn sẽ không dùng được.

(12) Ốc M5 x 12 - mình thích loại flanged button heads

(5) Ốc M5 x 16 - mình dùng cùng kiểu cho loại này

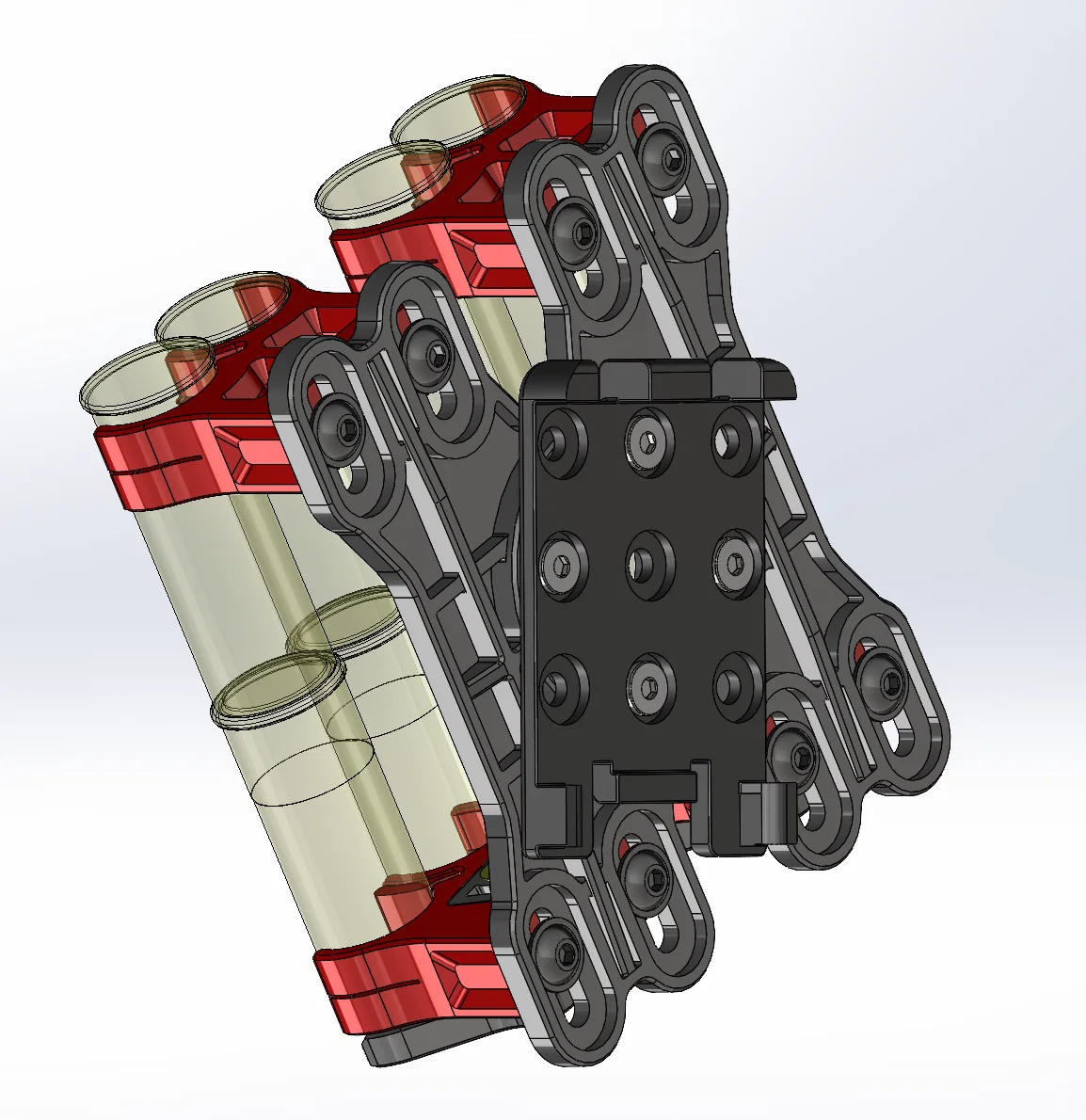

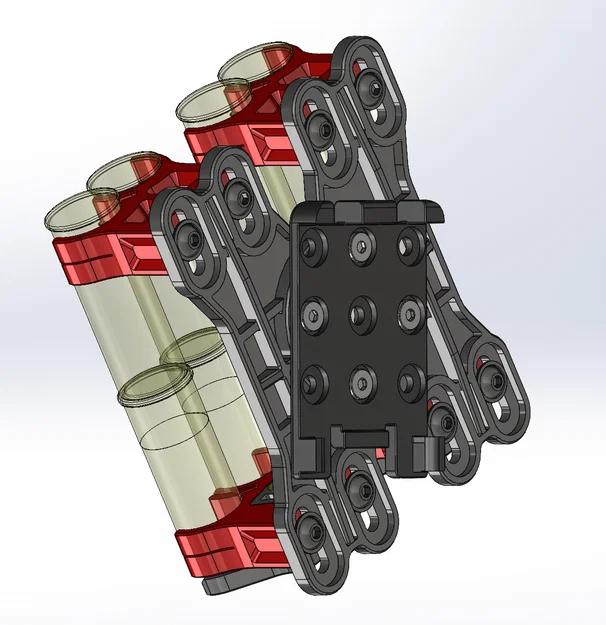

(1) ELS Fork hoặc Tek-Lok Mount

Ghi chú in (Print Notes) -

Mẫu này được thiết kế để in bằng PETG

Thiết kế tối ưu cho nozzle 0.6 và layer height 0.3, kèm wall dày. Của mình để 3mm. Nozzle 0.4 và layer 0.2 cũng in được.

Bạn không cần in support. Chỉ có các lỗ insert trên clips sẽ có support, nhưng thực tế cũng không quá cần. Các phần còn lại không cần support.

Nhớ đảm bảo bed adhesion phải thật chắc! Back plate chỉ phẳng được nếu nó dính chặt trên bed. Chờ nguội rồi hãy lấy khỏi build plate để tránh cong vênh do nhiệt (heat soaked warping).

Ghi chú lắp ráp (Assembly Notes) -

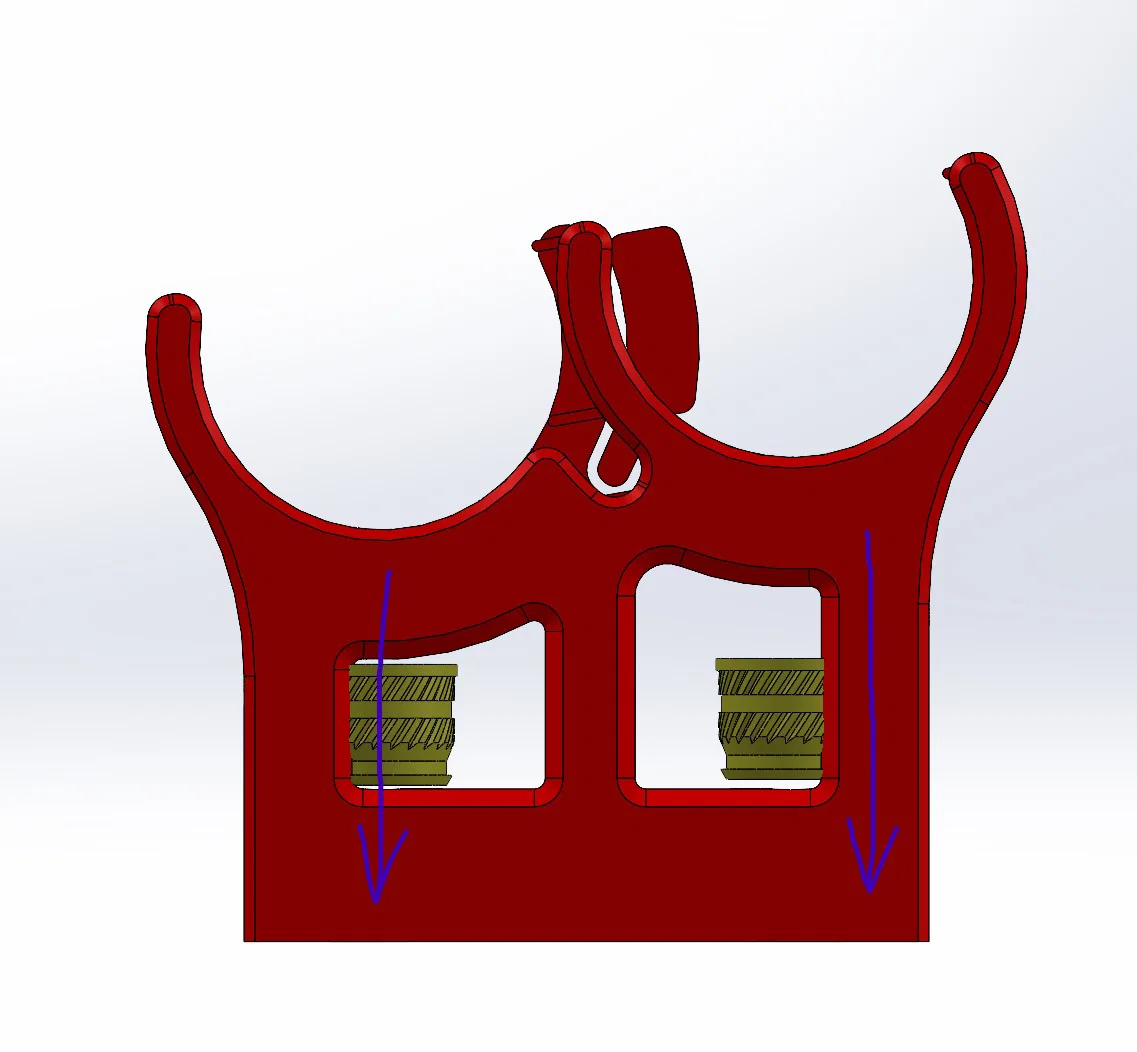

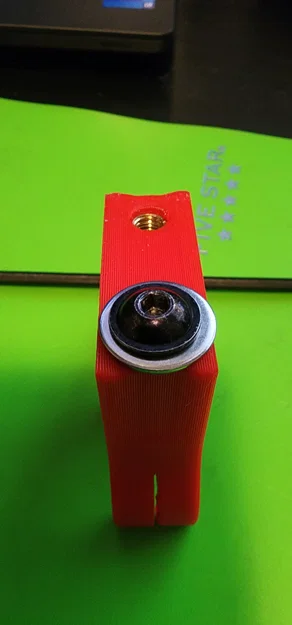

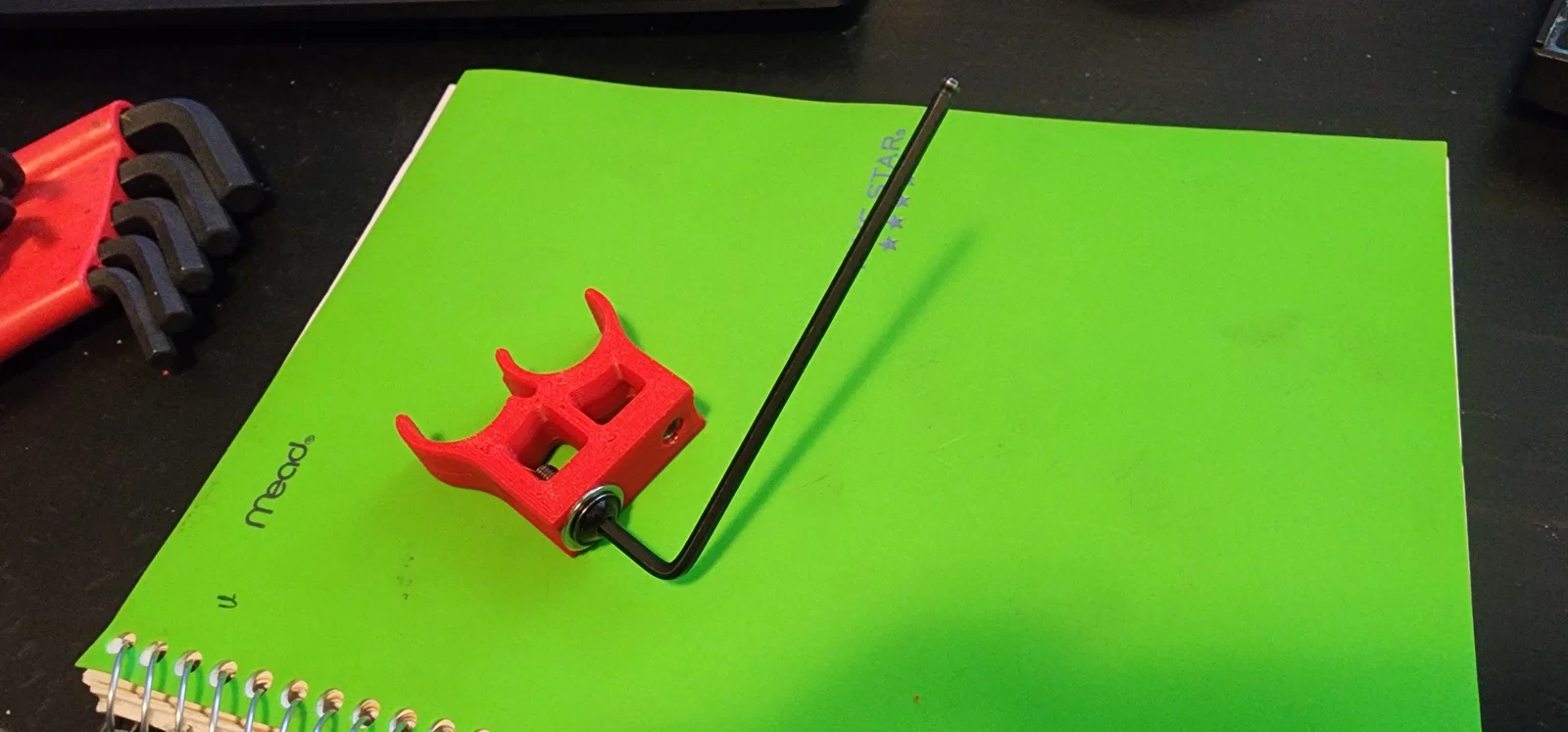

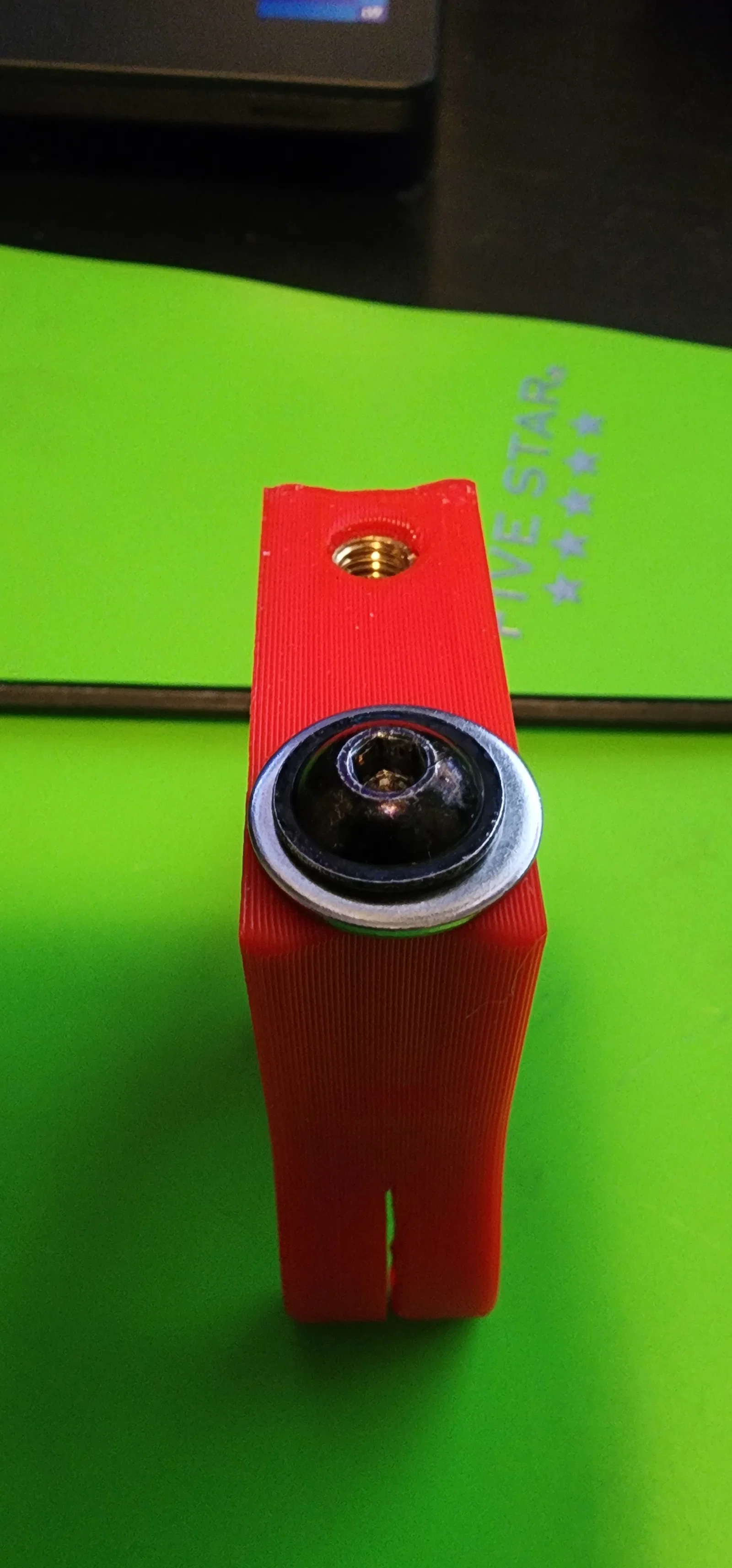

Threaded inserts - Nhớ dùng đúng loại insert và lắp đúng như hình, với đầu lead-in quay ra xa phía vỏ đạn. Khúc này hơi cực một chút, nhưng bù lại thành phẩm sẽ chắc hơn nhiều. Chỉ cần dùng một washer và ốc M5 để kéo insert vào từ mặt sau như trong hình. Kéo xuống tới khi insert chạm bậc (step) ở đáy lỗ.

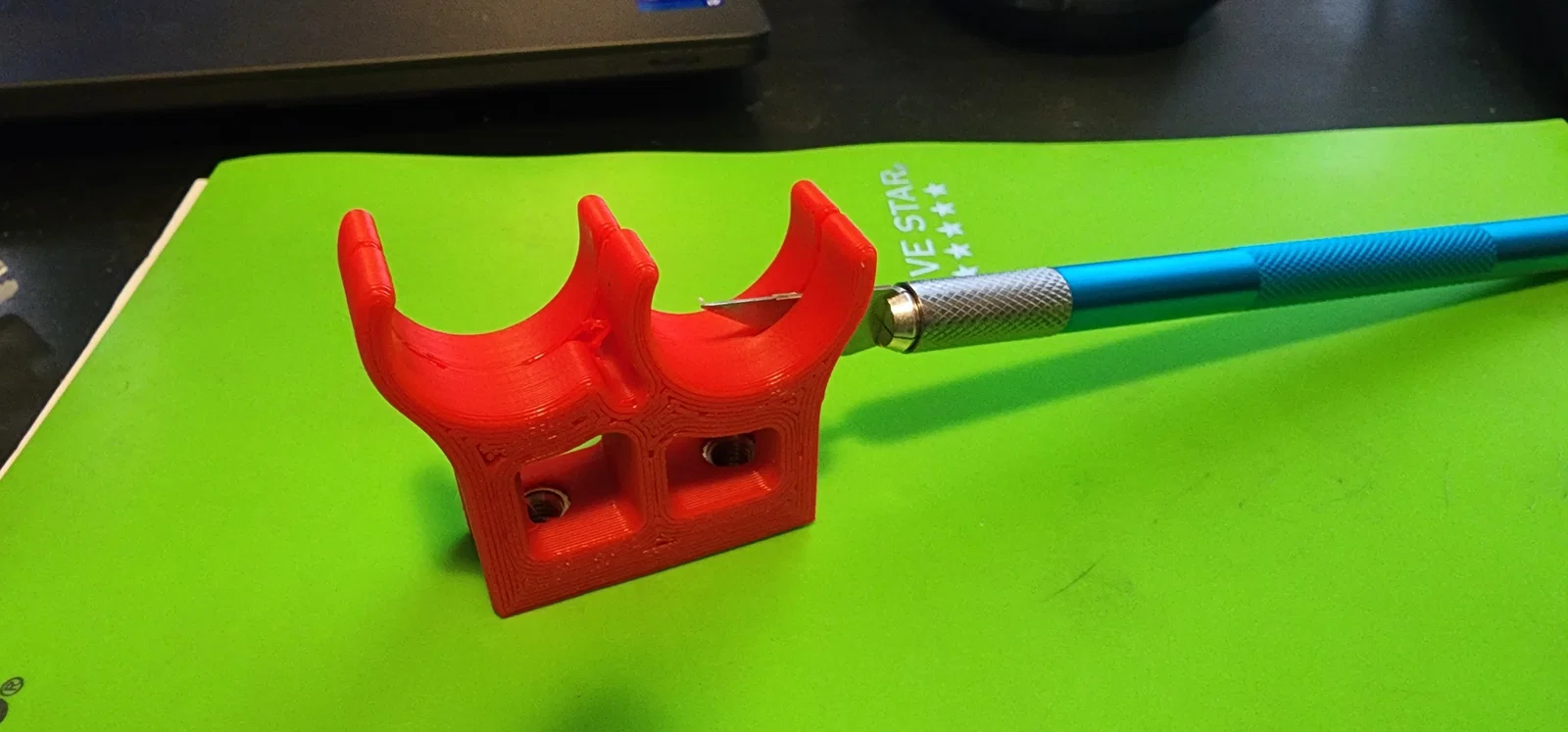

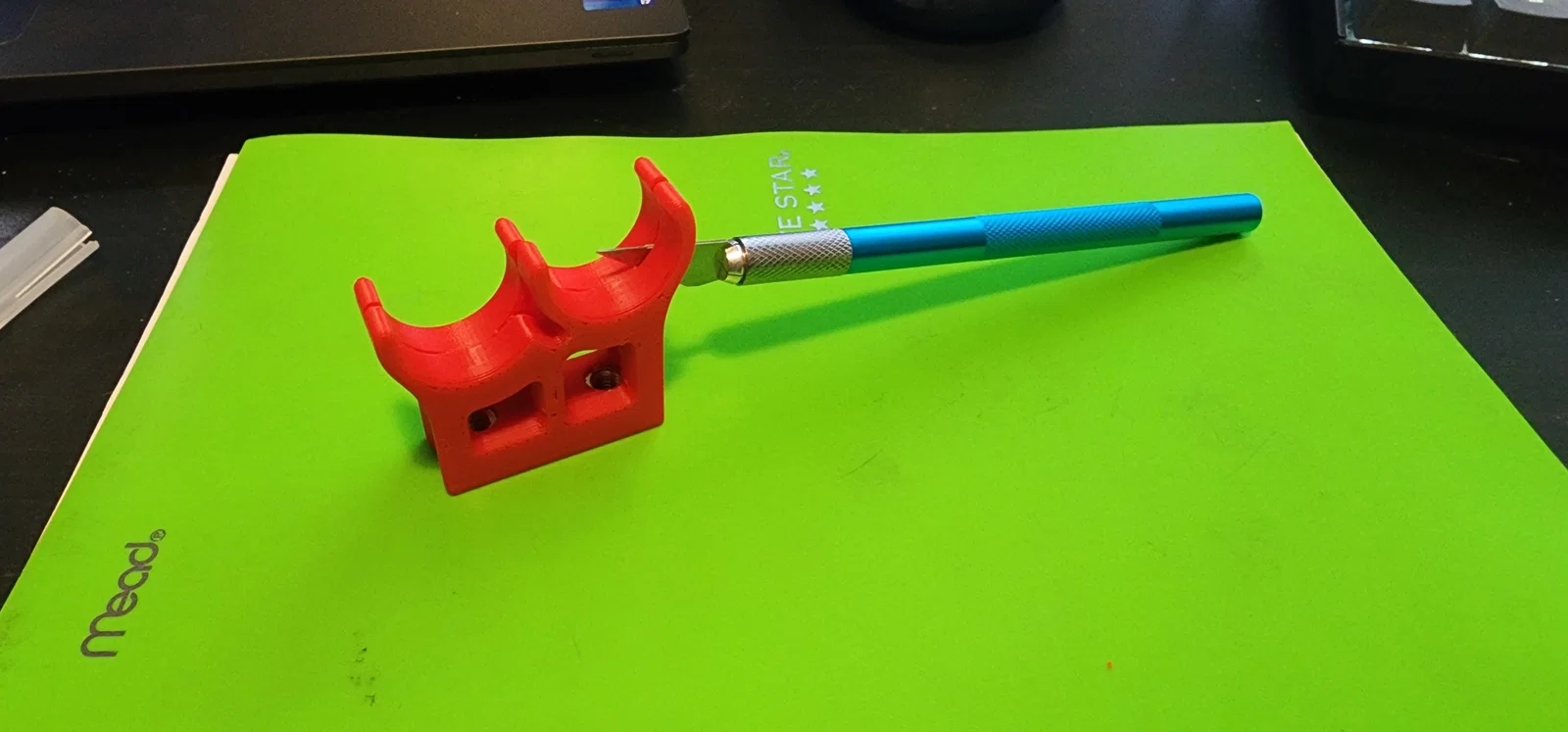

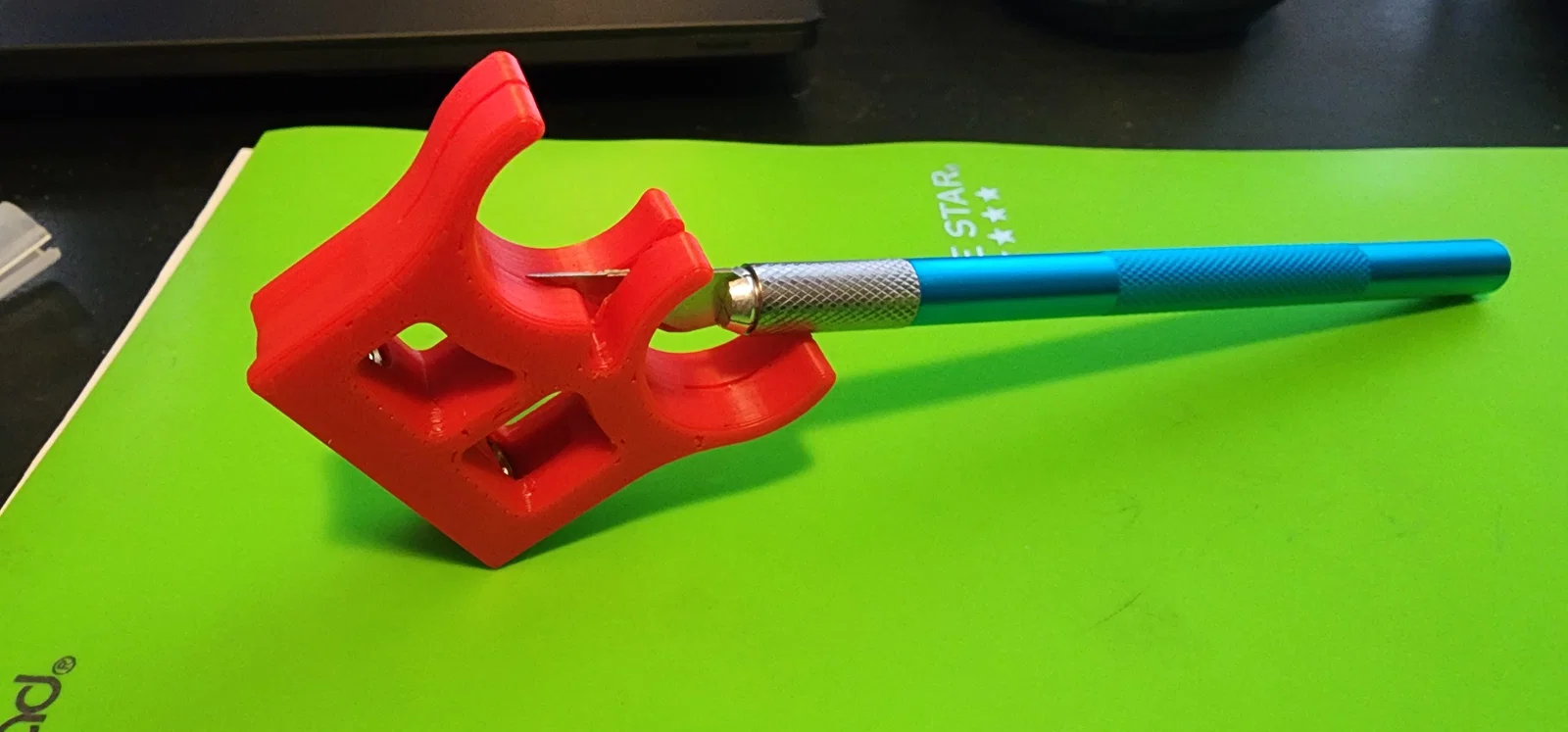

Clips - dùng dao hobby knife cắt các support nằm giữa các retention fingers. Khi cắt support ở các ngón giữa thì miếng support lớn sẽ rớt ra ngay.

End Stops và plugs fit khá chặt. Sau khi bạn ép insert vào trong plug rồi thì cứ mạnh tay một chút để đóng plug và end stop vào hết cỡ cho khít.
