Núm điều chỉnh mức giường in Ender 3 với chèn kim loại

Tôi đã in TheBoJan's Ultimate Ender 3 Bed Leveling Knob cho Ender 3 V2 của tôi và rất thích ý tưởng này. Vấn đề là bất kể tôi làm gì, bàn in vẫn trở nên không đều sau một vài lần in.

Bản remix này tăng độ rộng của cánh tay lò xo lên 0.5mm và độ sâu của núm lên 0.25mm. Độ căng chặt hơn rất nhiều và giờ đây có một tiếng click nghe được khi điều chỉnh bánh xe. Một chèn kim loại đã được sử dụng để giữ cho ốc không bị kẹt.

Cài đặt in

Rafts: Không
Supports: Không
Độ phân giải: 0.2
Infill: 20%

Tùy chỉnh

Các tệp STEP được xuất cho một thanh ren M4 và một đai ốc M4 với chiều dài phẳng-phẳng là 6.85mm.

Nếu các thanh trên bàn của bạn không phải là M4 hoặc các đai ốc của bạn lớn hơn 6.85mm thì bạn sẽ cần tải xuống tệp .step và điều chỉnh cho phù hợp.

Mount B chỉ là một bản sao của Mount A vì vậy hãy thực hiện các sửa đổi của bạn và sau đó phản chiếu nó.

Phần cứng cần thiết

(4) Đai ốc M4

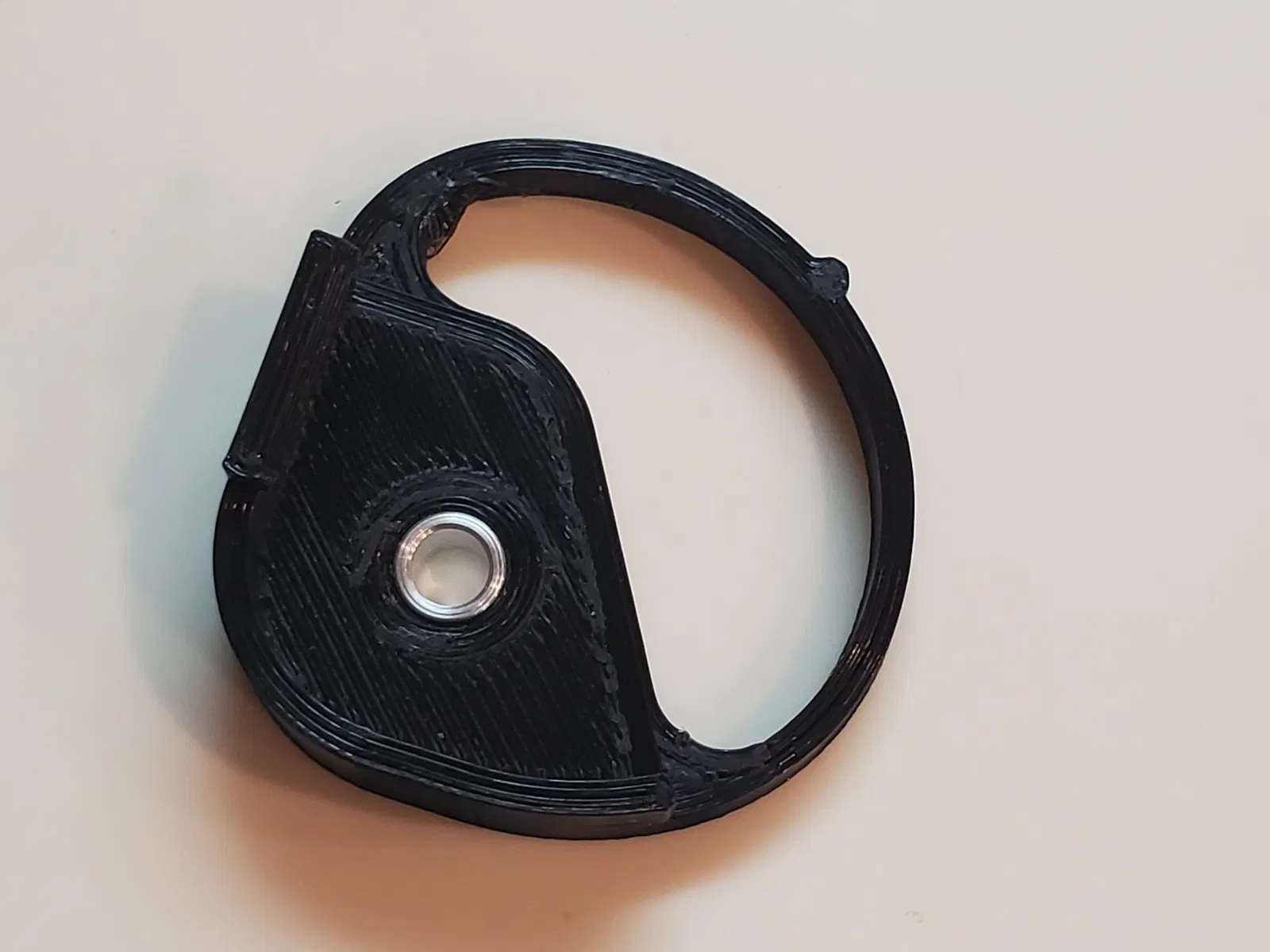

(4) Chèn kim loại (6mm OD, ~4mm ID, 5mm chiều dài)

Có thể cần thực hiện một số sửa đổi nếu các đai ốc của bạn lớn hơn của tôi (giggity). Vui lòng đọc phần "Tùy chỉnh" để biết thêm thông tin.

Những gì cần in

• (2) Mount A
• (2) Mount B

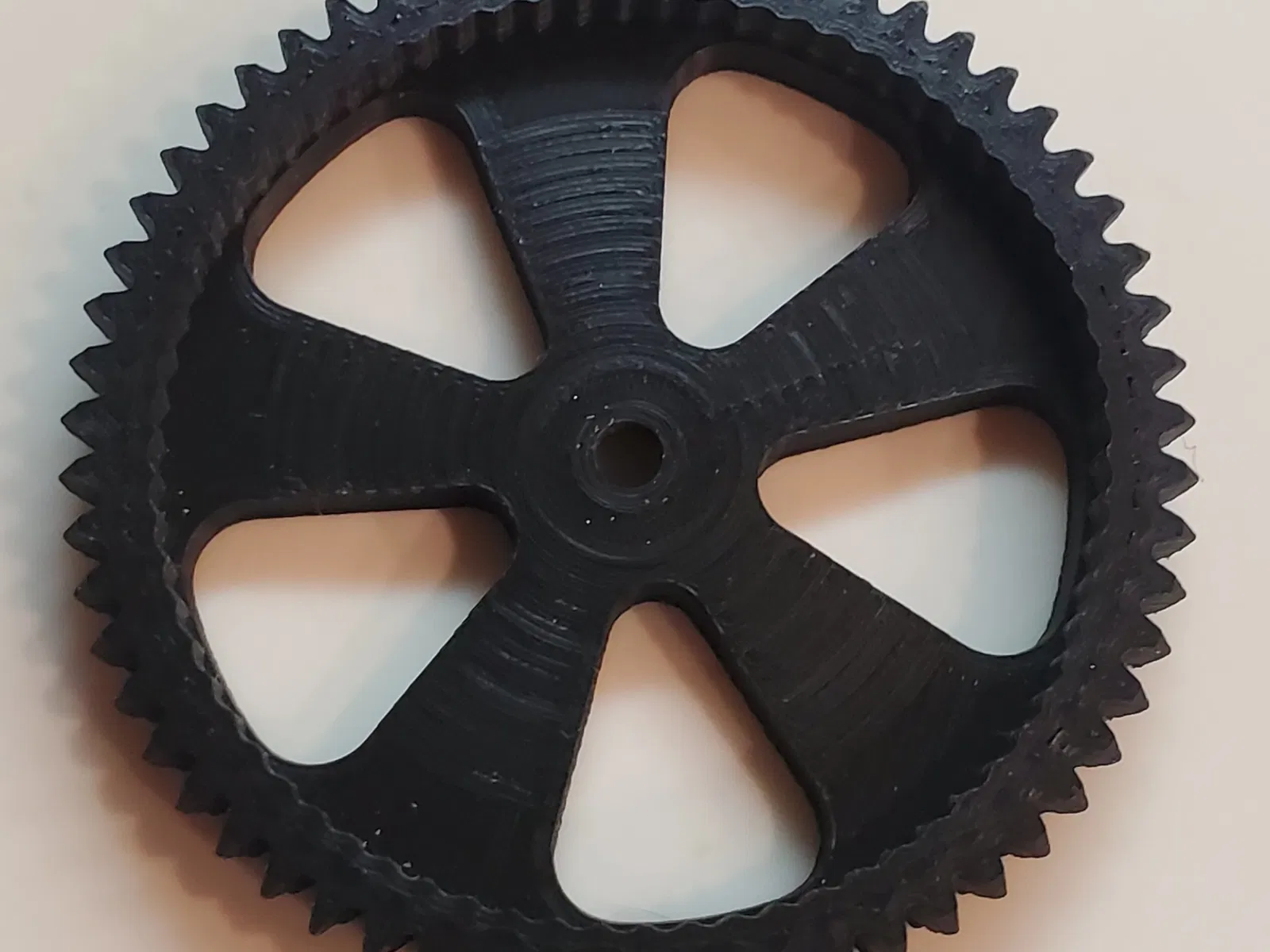

• (4) Bánh xe (đương nhiên)

Cảnh báo

Nếu các mount không vừa với các thanh ren trên bàn của bạn, KHÔNG ép chúng. Chúng nên trượt mượt mà trên các thanh và nếu bạn ép chúng vào, chúng có thể không cho phép lò xo bàn của bạn giảm áp và trở nên gần như không thể tháo ra.

Cài đặt

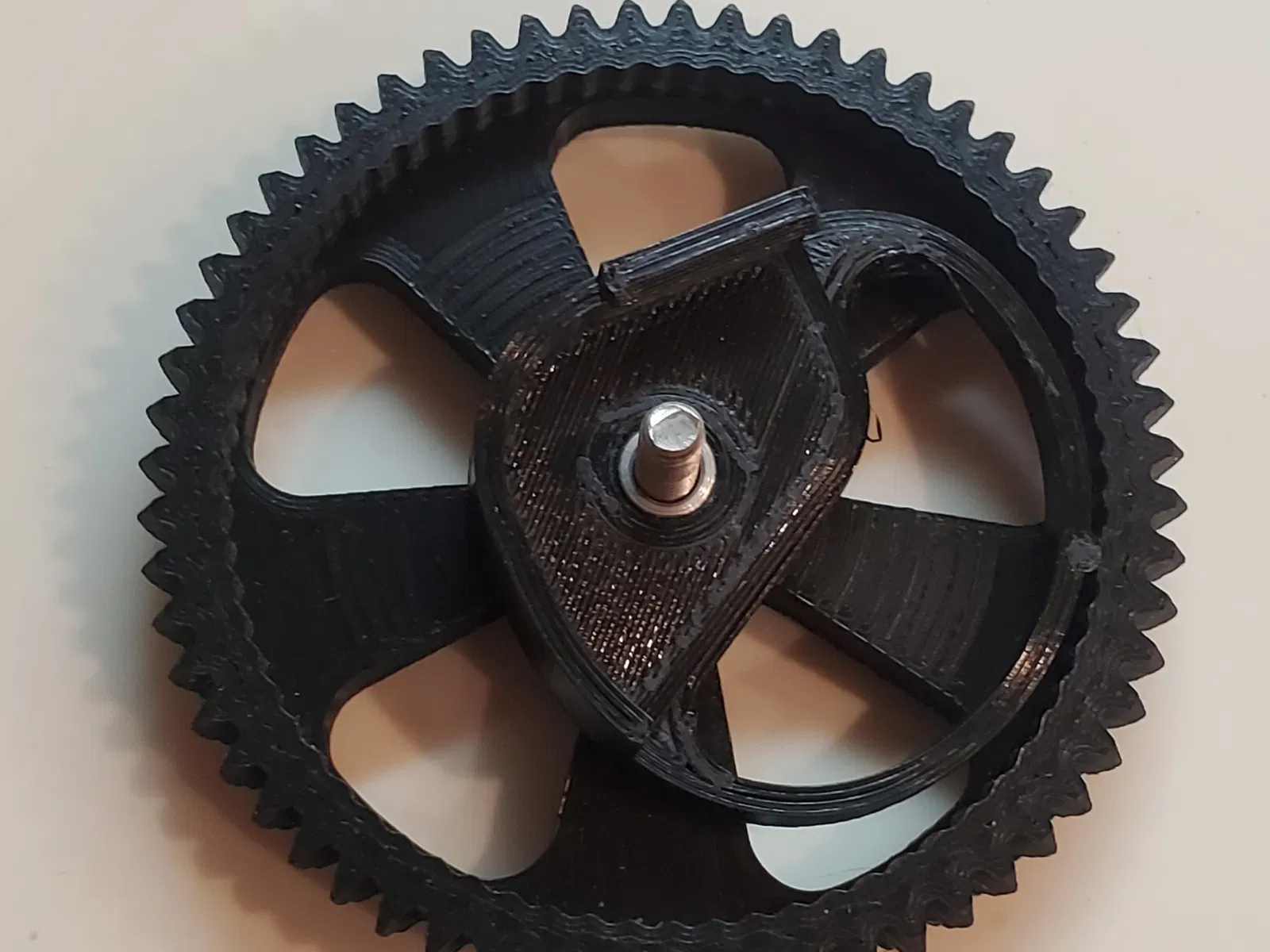

Cài đặt khá đơn giản, bạn chỉ cần tháo các bánh xe gốc, trượt các mount vào và vặn các bánh xe mới vào.

Phần nâng cao của mount nên ôm khít xung quanh đường cong của tấm bàn, nếu không thì đó là mount sai cho góc đó.

Mount A và B là các phiên bản phản chiếu của nhau và đi vào các góc sau:

Mount A: Trước-trái và sau-phải
Mount B: Trước-phải và sau-trái

Video: https://youtube.com/shorts/fKeoOqcoG6E (F3D sẽ không cho phép tôi nhúng một video ngắn…)
