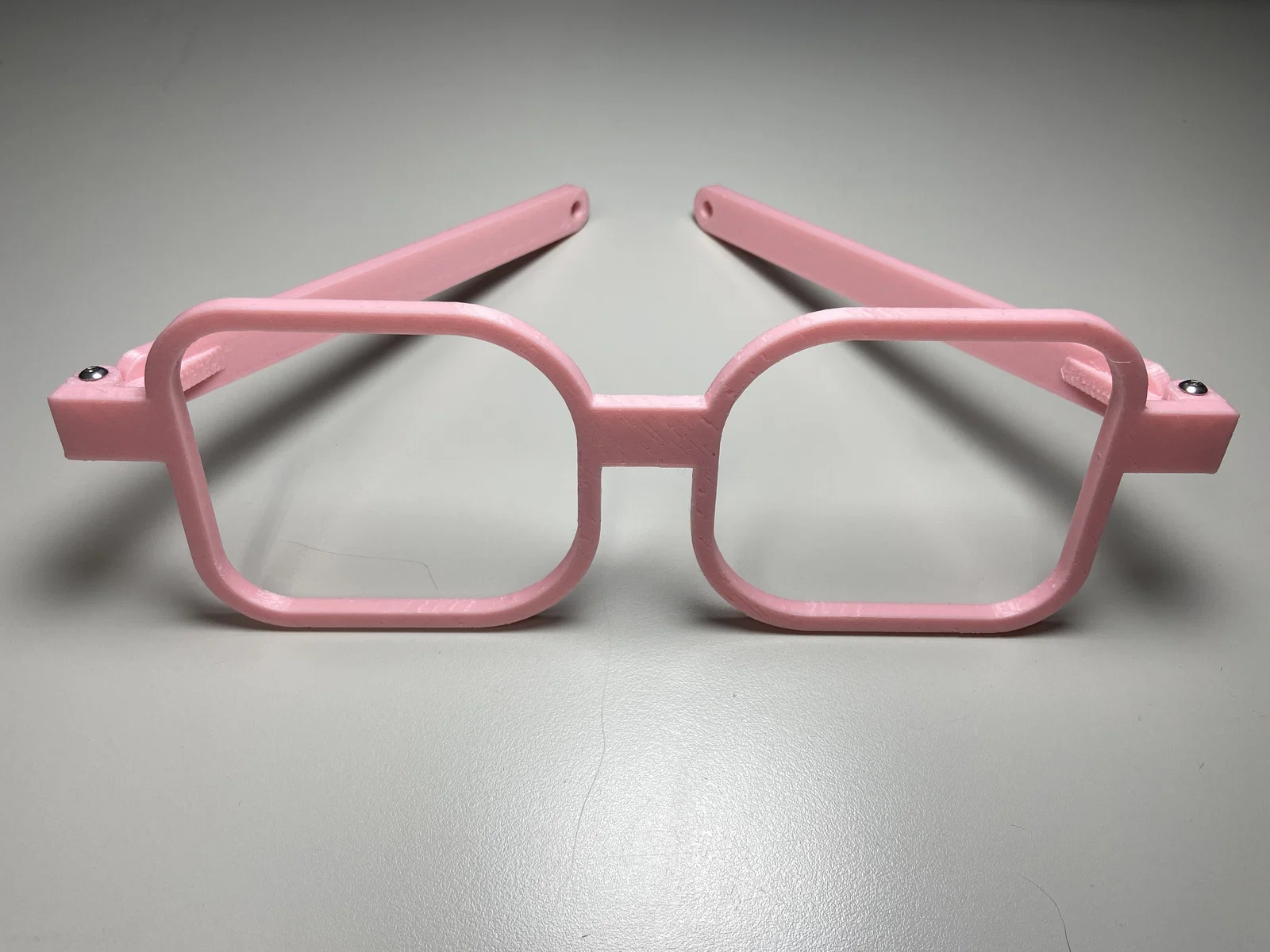

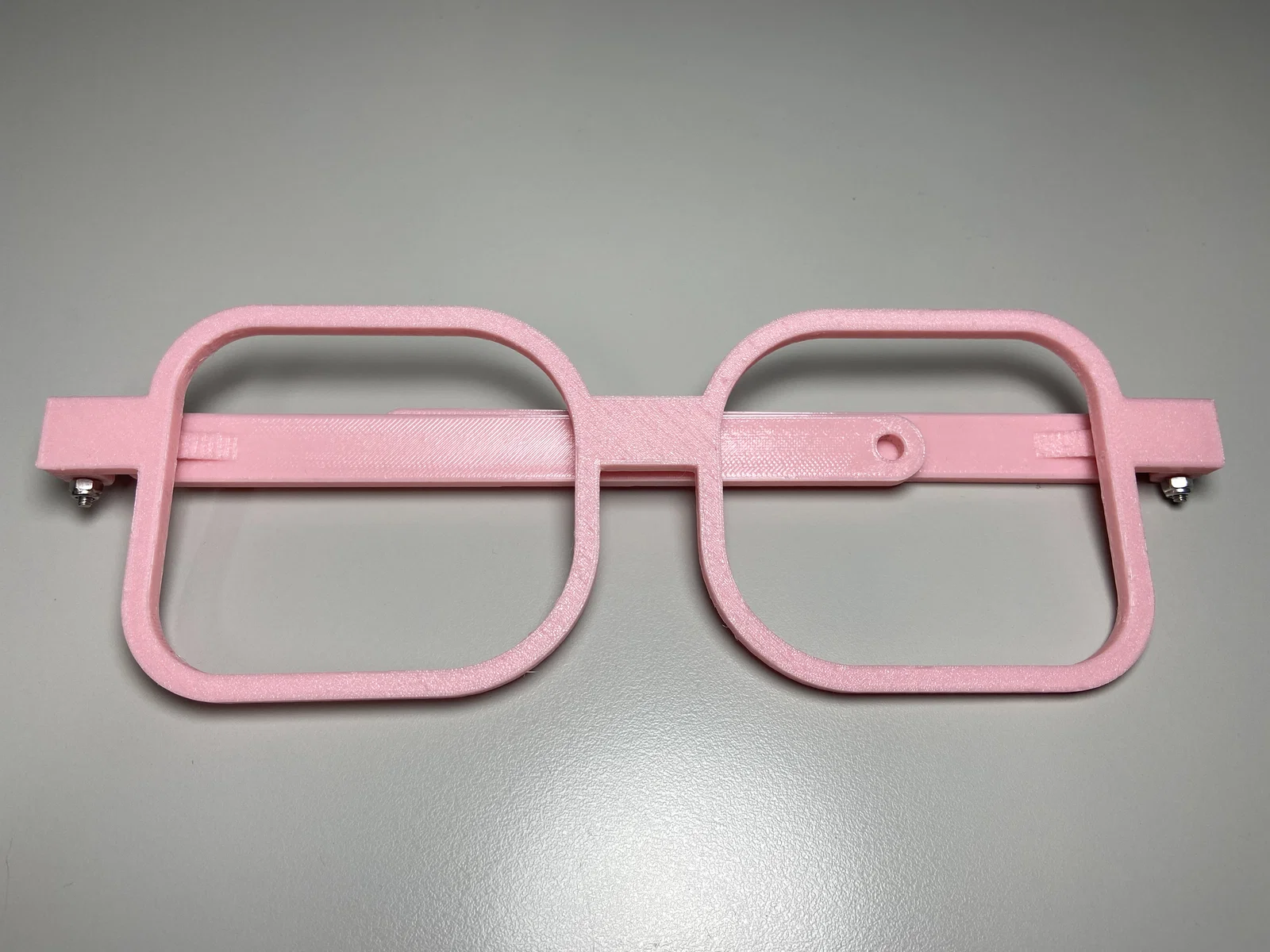

Gọng kính fursuit tuỳ biến – kiểu chữ nhật

Giới thiệu:

• Đây là mẫu gọng kính kiểu chữ nhật dành cho đầu fursuit, có rất nhiều tuỳ chọn để bạn custom!
• Cập nhật (2024/9/17): Thêm phiên bản mới với sống mũi cong thay cho sống mũi phẳng.

Cách tuỳ biến bằng OpenSCAD:

1. Tải OpenSCAD tại https://openscad.org/.
2. Mở file .scad (góc trên bên trái, File→Open File).
3. Bật Customizer Window (góc trên bên trái, Window→Customizer).
4. Chỉnh các tham số trong cửa sổ customizer.
5. Để xem gọng kính trông thế nào sau khi chỉnh, ở góc trên bên trái chương trình bấm Preview (F5), rồi bấm Render (F6).
6. Khi đã ưng ý, bấm Export as STL (F7) ở góc trên bên trái.

Tham số:

• LensWidth: Chiều rộng của viền mắt kính hình chữ nhật.

• LensHeight: Chiều cao của viền mắt kính hình chữ nhật.

• InnerUpperRadius: Bán kính bo góc phía trên bên trong của viền chữ nhật.

• InnerLowerRadius: Bán kính bo góc phía dưới bên trong của viền chữ nhật.

• OuterUpperRadius: Bán kính bo góc phía trên bên ngoài của viền chữ nhật.

• OuterLowerRadius: Bán kính bo góc phía dưới bên ngoài của viền chữ nhật.

• PupillaryDistance: Khoảng cách giữa tâm của hai hình bát giác.

• FrameThickness: Độ dày gọng theo trục trước–sau.

• FrameWidth: “Bề rộng nét” của gọng.

• HingeSpacing: Khoảng cách giữa bản lề gọng và hai hình bát giác.

• HingeHeight: Vị trí bản lề theo chiều dọc.

• BridgeHeight: Vị trí cầu nối theo chiều dọc.

• BridgeWidth: “Bề rộng nét” của cầu nối.

• LegLength: Chiều dài càng kính.

• $fn: Độ phân giải cho các bề mặt bo tròn; để 100 là ổn.

Tham số bổ sung trong phiên bản sống mũi cong:

• BridgeDiameter: Độ cong của cầu nối; số càng lớn thì cầu càng phẳng.
• BridgeCutOffHeight: Tuỳ cách đặt tham số, hình cầu nối có thể hiện ra như một vòng tròn hoặc một phần vòng. Lúc này hãy chỉnh BrideCutOffHeight để cắt phần đáy của vòng.

Lắp ráp:

• Cần hai con ốc M3*18mm và hai đai ốc M3 (khuyến nghị dùng nyloc nut) cho phần bản lề.
• Để gọng bám trên đầu fursuit, có 2 cách:
  1. Ở cuối càng có lỗ đường kính 6mm, luồn dây thun (elastic cord) qua lỗ.
  2. Dán nam châm kích thước 6mm đường kính * 5mm dày vào lỗ bằng keo siêu dính (super glue), rồi gắn nam châm lên đầu fursuit tại vị trí tương ứng để gọng tự hít và “bắt” vào đầu.

Ghi chú:

• Mình hiện chưa có đầu fursuit, nên có thể mình sẽ thiếu sót vài chi tiết. Bạn cứ thoải mái hỏi chỉnh sửa hoặc thêm tính năng ở phần bình luận nha :)
